Bandsägen für die Metallbearbeitung – Einführung & industrielle Einsatzbereiche
Horizontalbandsägen zählen zu den wichtigsten Trennwerkzeugen in der metallverarbeitenden Industrie. Sie ermöglichen präzise Schnitte durch Vollmaterial, Rohre, Profile und Bleche – sowohl in Einzelfertigung als auch im Serienbetrieb. Aufgrund ihrer stabilen Bauweise und hohen Schnittgenauigkeit kommen sie in Schlossereien, im Maschinenbau sowie in der Schwerindustrie zum Einsatz. Im Vergleich zu Kreissägen bieten Bandsägen eine flexiblere Schnittführung und sind besonders effizient beim Zuschnitt größerer oder schwer zerspanbarer Querschnitte.
Funktionsweise von Horizontalbandsägen in der Metallverarbeitung
Horizontalbandsägen arbeiten mit einem umlaufenden Sägeband, das über zwei Führungsräder gespannt wird. Das Werkstück liegt dabei fest eingespannt auf dem Auflagetisch, während sich der Sägebügel in horizontaler oder schwenkender Bewegung durch das Material senkt. Der Schnitt erfolgt kontinuierlich mit gleichbleibender Geschwindigkeit. Je nach Ausführung erfolgt der Vorschub manuell, hydraulisch oder servomotorisch. Eine integrierte Kühlmittelzufuhr verlängert die Lebensdauer des Sägebands und verbessert die Schnittqualität. Die Bauweise erlaubt exakte, gerade Schnitte bei hoher Wiederholgenauigkeit.
Bandsägentypen im Überblick: konventionell, halbautomatisch, vollautomatisch
Industrie-Bandsägen sind in unterschiedlichen Ausführungen erhältlich, die sich in Automatisierungsgrad, Bedienkomfort und Einsatzzweck unterscheiden. Grundsätzlich wird zwischen konventionellen, halbautomatischen und vollautomatischen Horizontalbandsägen unterschieden.
Konventionelle Bandsägen
Konventionelle Horizontalbandsägen werden manuell bedient. Vorschub, Materialspannung und Start/Stopp der Schnittbewegung erfolgen durch den Bediener. Diese Maschinen eignen sich besonders für kleinere Stückzahlen, Einzelfertigungen oder Reparaturbetriebe, wo Flexibilität wichtiger ist als Durchsatz. Ihr Aufbau ist vergleichsweise einfach, was Wartung und Bedienung erleichtert.

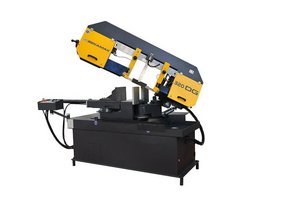

Halbautomatische Bandsägen
Halbautomatische Modelle kombinieren manuelle Bedienung mit automatisierten Teilfunktionen. Typischerweise werden Werkstückspannung und Sägevorschub hydraulisch oder elektrisch gesteuert, während die Materialzufuhr manuell erfolgt. Diese Ausführung ist eine wirtschaftliche Lösung für kleine bis mittlere Serien, bei denen Wiederholgenauigkeit gefragt ist, ohne den kompletten Schnittprozess zu automatisieren.

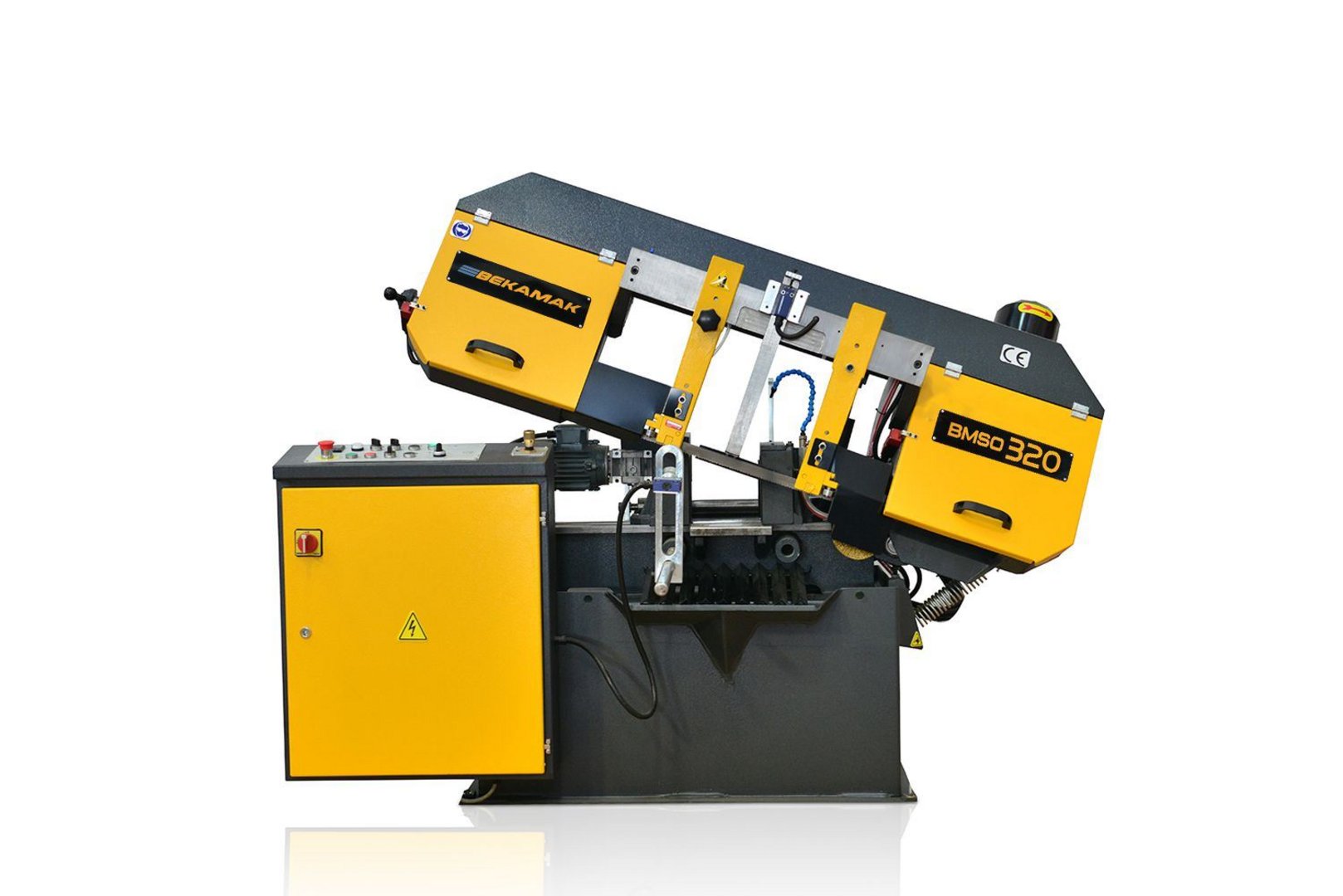

Vollautomatische Bandsägen für Serienzuschnitte
Vollautomatische Horizontalbandsägen sind für hohe Stückzahlen und serielle Fertigungsprozesse konzipiert. Sie übernehmen sämtliche Prozessschritte selbstständig: Materialvorschub, Werkstückspannung, Sägevorschub und Rückführung des Sägebügels erfolgen automatisch. Diese Maschinen sind ideal für den industriellen Dauerbetrieb und bieten eine hohe Reproduzierbarkeit bei minimalem Bedienaufwand. In Kombination mit Materiallademagazinen oder Längenmesssystemen lassen sich sie optimal in bestehende Produktionslinien integrieren.
Die Wahl der passenden Maschinentype richtet sich nach Losgröße, Werkstückabmessung, gewünschter Schnittqualität und vorhandener Infrastruktur. Hesse Maschinen bietet sowohl konventionelle als auch automatisierte Bandsägen namhafter Hersteller für verschiedenste Anforderungen an.
Zentrale Komponenten einer Horizontalbandsäge
Eine hochwertige Horizontalbandsäge zeichnet sich durch robuste Bauweise und eine präzise aufeinander abgestimmte Komponentenstruktur aus. Die folgenden Bauteile sind für die Funktion, Genauigkeit und Lebensdauer entscheidend:
Sägeband und Umlenkräder
Das Sägeband ist das zentrale Werkzeug der Maschine. Die Zähne sind dabei wahlweise aus gehärtetem Schnellarbeitsstahl oder Hartmetall. Die Umlenkräder sorgen für gleichmäßigen Bandlauf und definieren die Schnittgeometrie. Wichtig sind korrekte Bandspannung und exakte Ausrichtung – beides wirkt sich unmittelbar auf Schnittqualität und Standzeit aus.
Führungseinheit, Bandspannung und Bandführung
Präzisionsführungen stabilisieren das Sägeband während des Schnitts. Moderne Bandsägen verfügen über einstellbare Hartmetallführungen oder Wälzlagerführungen, die Vibrationen minimieren. Die Bandspannung erfolgt meist hydraulisch oder mechanisch und wird kontinuierlich überwacht.
Materialspannung, Auflagetisch und Kühlung
Werkstücke werden über Schraubstöcke oder hydraulische Spannsysteme fixiert, um ein Verrutschen während des Schnitts zu verhindern. Der Auflagetisch – oft mit Rollenbahnen kombiniert – ermöglicht ein präzises Positionieren. Eine integrierte Kühlmittelzufuhr kühlt Schnittzone und Band, verbessert die Oberflächenqualität und verlängert die Werkzeuglebensdauer.
Antriebseinheit, Hydrauliksystem und Vorschubregelung
Der Hauptantrieb bestimmt die Bandgeschwindigkeit und damit die Schnittgeschwindigkeit. Frequenzgesteuerte Antriebe erlauben eine materialabhängige Anpassung der Bandgeschwindigkeit und sorgen für energieeffizienten Betrieb. Das Hydrauliksystem steuert bei vielen Maschinen den Sägevorschub, die Spannbacken sowie – bei automatisierten Modellen – den Materialvorschub.
Alternativ zum hydraulischen Vorschub kommen bei präzisionsorientierten Modellen auch servomotorische Vorschubsysteme zum Einsatz. Diese bieten eine exakte, lastabhängige Steuerung der Schnittbewegung und ermöglichen eine konstante Schnittgeschwindigkeit bei wechselnden Querschnitten. Besonders bei Materialien mit hohem Anspruch an Maßhaltigkeit und Schnittbild kann dies von Vorteil sein.
Eine durchdachte Steuerung reduziert den Bedienaufwand, erhöht die Wiederholgenauigkeit und verbessert die Effizienz – insbesondere im automatisierten Serienbetrieb.
Auswahlkriterien für den Kauf industrieller Horizontalbandsägen
Schwenkrahmen oder Doppelsäulenführung
Ein zentrales Unterscheidungsmerkmal bei Horizontalbandsägen ist die Bauweise des Sägebügels.

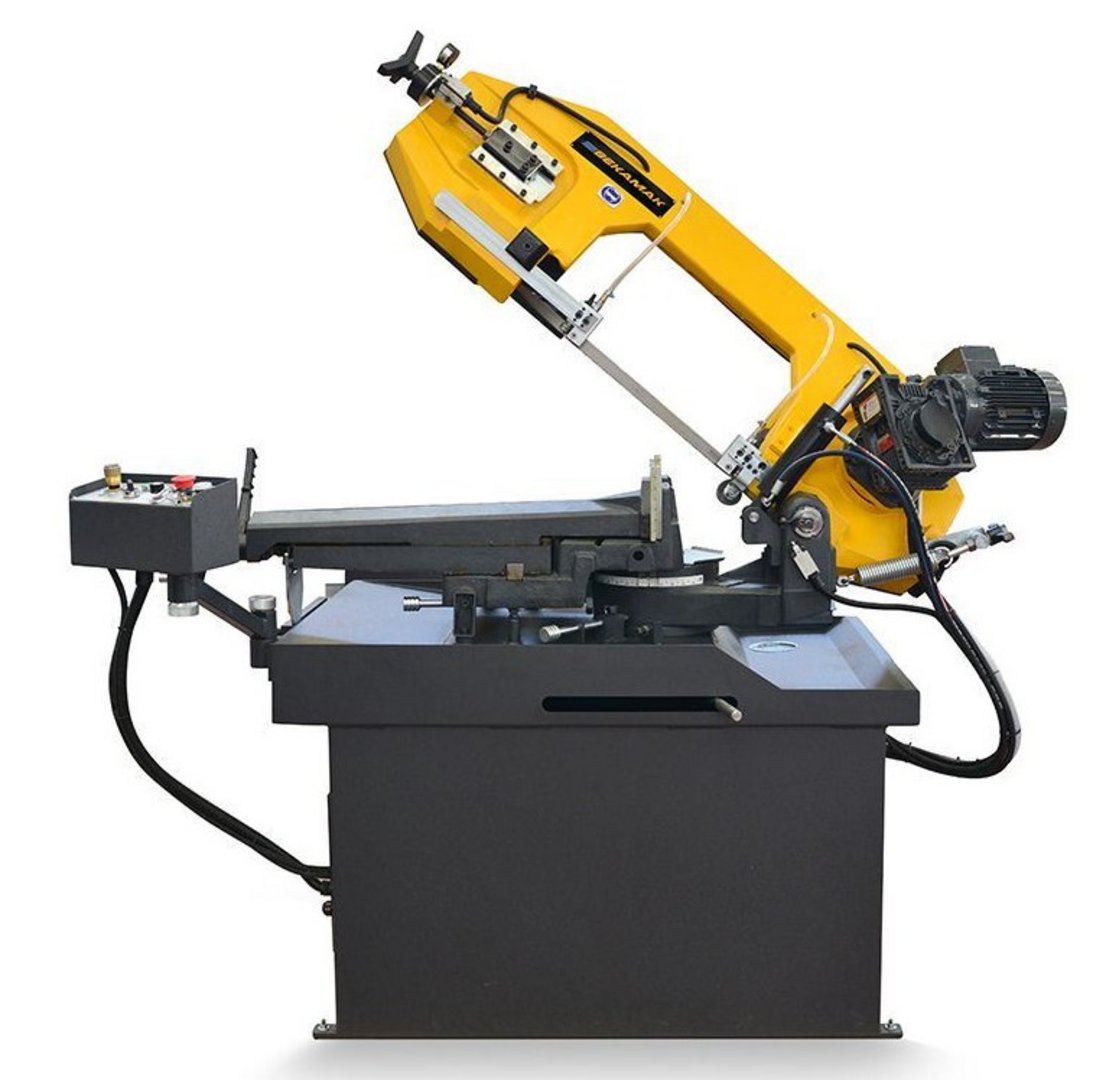

Schwenkrahmen-Bandsägen besitzen einen einseitig gelagerten Sägebügel, der sich in einem Bogen über das Werkstück schwenkt. Diese Bauart ermöglicht kompakte Maschinen mit geringem Platzbedarf und ist vor allem für kleinere bis mittlere Materialquerschnitte geeignet.

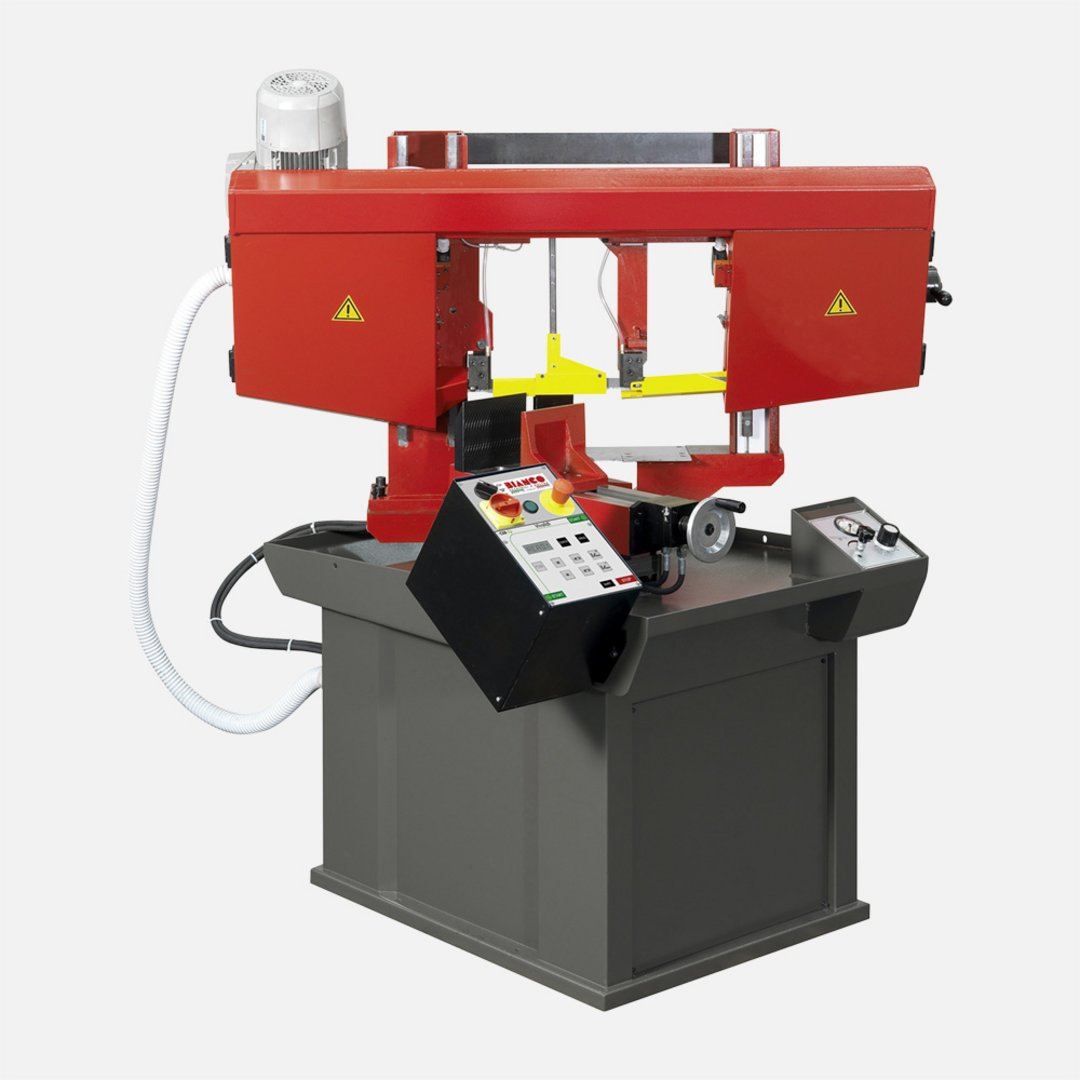

Bandsägen mit Doppelsäulenführung hingegen führen den Sägebügel vertikal auf zwei Führungen parallel nach unten. Diese Bauweise sorgt für höchste Schnittstabilität und Präzision, insbesondere bei großen oder massiven Werkstücken. Sie ist robuster, jedoch aufwendiger in der Konstruktion und erfordert mehr Stellfläche.
Schnittkapazität & Werkstückdimensionen
Die Größe des Werkstücks ist ein entscheidendes Kriterium. Eine Bandsäge muss ausreichend Schnittkapazität für die bearbeiteten Materialien bieten. Bei der Auswahl ist daher auch die maximale Schnittbreite und -höhe zu berücksichtigen.
Schnittoptionen: Gehrungsschnitte oder nur gerade Schnitte
Je nach Fertigungsanforderung sollte auch die Fähigkeit der Säge berücksichtigt werden, Gehrungsschnitte durchzuführen. Für reine Längsschnitte reicht eine gerade Schnittführung oft aus.
Schnittgeschwindigkeit & Sägevorschub (Rahmenabsenkung)
Eine variable Schnittgeschwindigkeit ist vorteilhaft, wenn verschiedene Materialien verarbeitet werden sollen – z. B. Baustahl, Edelstahl oder NE-Metalle. Ebenso eine feinfühlige Dosierung des Sägevorschubs. Sie erlauben eine materialgerechte Bearbeitung und damit hohe Schnittleistung bei gleichzeitig langer Standzeit des Sägebands.
Sägeband & Zähnezahl
Die Wahl des passenden Sägebands spielt eine zentrale Rolle. Neben der Höhe, Breite und Festigkeit (HSS oder Hartmetall) beeinflusst auchdie Zähnezahl pro Zoll die Schnittqualität und Schnittleistung. Für dünnwandige Profile sind feinere Zähne sinnvoll, bei Vollmaterialien empfiehlt sich eine gröbere Zahnteilung.
Typische Anwendungsbereiche von Horizontalbandsägen
Schlosserei, Metallbau, Stahlbau und Stahlhandel
Horizontalbandsägen sind in der Schlosserei, Metallbau, Stahlbau und Stahlhandel unverzichtbare Werkzeuge. Sie bieten präzise Schnittgenauigkeit und variable Schnittgeschwindigkeiten, die für die Bearbeitung von Vollmaterialien und Metallprofilen erforderlich sind. Besonders bei der Bearbeitung von großen und schweren Werkstücken, die in die Säge eingelegt werden, sind diese Maschinen die bevorzugte Wahl. Durch die Möglichkeit, sowohl gerade als auch Gehrungsschnitte durchzuführen, bieten sie eine enorme Flexibilität.
Maschinenbau
Im Maschinenbau sind Horizontalbandsägen besonders effektiv, um präzise Vollmaterial, Profile und Rohre zu schneiden. Dank ihrer hohen Flexibilität bei der Bearbeitung von verschiedenen Materialien und deren Dimensionen, kommen diese Maschinen häufig zum Einsatz. Mit der Fähigkeit, Schnittgeschwindigkeiten anzupassen, können sie auch bei unterschiedlichsten Materialstärken und Härtegraden effizient arbeiten. So eignet sich eine Horizontalbandsäge besonders gut für Anwendungen im Maschinenbau, wo Genauigkeit und Wiederholgenauigkeit gefragt sind.
Reparaturarbeiten und Einzelfertigung
Horizontalbandsägen sind nicht nur in Serienproduktionen nützlich, sondern finden auch Anwendung bei Reparaturarbeiten und in der Einzelfertigung. In Werkstätten, die Einzelstücke oder Prototypen herstellen, bieten diese Maschinen die nötige Präzision und Flexibilität, um schnell auf Änderungen in der Fertigung zu reagieren. Sie ermöglichen das schnelle Anpassen von Werkstücken oder das Schneiden von Ersatzteilen, was sie ideal für Reparaturaufträge macht. Auch in der Einzelfertigung, bei der oft keine hohen Stückzahlen erforderlich sind, gewährleisten sie eine kosteneffiziente und genaue Bearbeitung.
Alternativen zur Horizontalbandsäge: Kreissägen und vertikale Bandsägen
Je nach Anforderung sind auch Kreissägen und vertikale Bandsägen gängige Alternativen zur Horizontalbandsäge in der Metallbearbeitung.

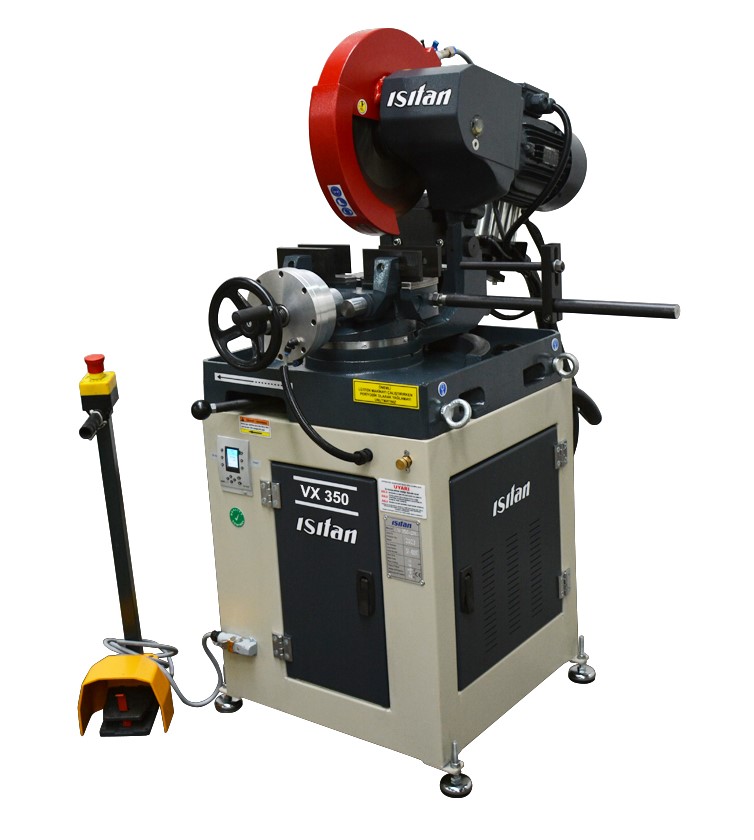

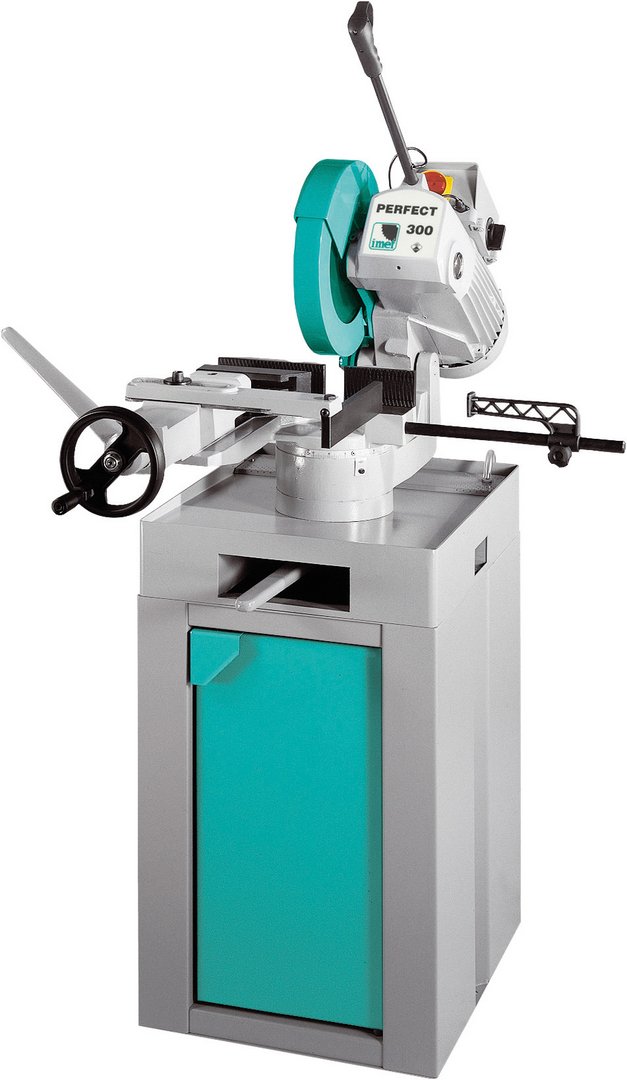

Kreissägen eignen sich für präzise, gerade Schnitte bei kleineren bis mittleren Querschnitten. Sie kommen häufig beim Zuschnitt von Vollmaterial, Rohren und Profilen zum Einsatz. Dank starrem Sägeblatt ermöglichen sie hohe Schnittgenauigkeiten, stoßen jedoch bei größeren Querschnitten und komplexeren Geometrien an Grenzen.
Vertikale Bandsägen verfügen über einen offenen Aufbau mit festem Sägetisch. Das Werkstück wird manuell oder halbautomatisch geführt, was sie ideal für Freihandschnitte, Ausklinkungen und Einzelanfertigungen macht. Auch bei sperrigen oder schwer spannbaren Werkstücken sind sie eine flexible Lösung.
Zusammengefasst:
- Horizontalbandsägen: ideal für präzise Trennschnitte bei Serien und Einzelzuschnitten.
- Kreissägen: hohe Präzision, begrenzt bei großem Querschnitt.
- Vertikale Bandsägen: maximale Flexibilität bei Sonderformen und Einzelstücken.
Die Entscheidung für eine bestimmte Sägetechnologie sollte sich stets am konkreten Einsatzzweck orientieren.
