Haspeln (auch Abwickelhaspeln oder Abcoiler genannt) und Vorschubapparate sind zentrale Komponenten in der industriellen Coilverarbeitung. Sie übernehmen die kontrollierte Zuführung von Bandmaterial zu nachgelagerten Maschinen und bilden damit einen wesentlichen Teil moderner Pressen- und Stanzlinien.

In der metallverarbeitenden Industrie kommen diese Systeme vor allem dort zum Einsatz, wo Bleche oder Bänder aus Coils verarbeitet werden. Typische Anwendungen finden sich in der Serienfertigung, bei Stanz- und Umformprozessen sowie in automatisierten Produktionslinien, bei denen ein gleichmäßiger, reproduzierbarer Materialfluss erforderlich ist.

Abwickelhaspeln (Abcoiler) und Vorschubapparate als Pressenperipherie

In Pressenlinien übernehmen Abwickelhaspeln die Aufgabe, das aufgewickelte Bandmaterial kontrolliert bereitzustellen. Der Vorschubapparat sorgt anschließend dafür, dass das Material taktsynchron und positionsgenau in das Werkzeug der Exzenterpresse oder Stanzmaschine eingeführt wird.

Beide Systeme sind funktional eng miteinander verknüpft. Eine saubere Abstimmung zwischen Abcoiler, Richtmaschine (falls vorhanden) und Vorschubapparat ist entscheidend für Prozesssicherheit, Teilequalität und Werkzeugstandzeit.

Einsatzbereiche in der Metallverarbeitung

Haspeln und Vorschubapparate finden sich typischerweise in Betrieben, die Bandmaterial effizient und wiederholgenau verarbeiten müssen. Dazu zählen unter anderem:

• Metallverarbeitende Produktionsbetriebe mit Serienfertigung
• Maschinenbauunternehmen mit eigenen Stanz- oder Umformabteilungen
• Schlossereien und Stahlbaubetriebe mit automatisierten Blechprozessen
• Zulieferbetriebe mit Fokus auf reproduzierbare Bauteile

Das grundlegende Funktionsprinzip einer Haspel besteht darin, Bandmaterial aus Coilform kontrolliert abzuwickeln und der nachfolgenden Anlage spannungsarm zur Verfügung zu stellen. Je nach Ausführung erfolgt dies passiv oder motorisch unterstützt.

Wesentliche Aufgaben einer Abwickelhaspel sind:

• Aufnahme und Zentrierung des Coils
• Kontrolliertes Abrollen ohne Materialverzug
• Sicherstellung eines gleichmäßigen Bandlaufs

Abrollen von Bandmaterial aus Coilform

Das Coil wird auf dem Haspeldorn oder den Spreizarmen fixiert. Beim Abwickeln wird das Bandmaterial entweder durch den Vorschubapparat aus dem Coil gezogen oder aktiv durch die Haspel unterstützt. Brems- oder Regelmechanismen verhindern dabei ein unkontrolliertes Nachlaufen des Materials.

Die Auslegung der Haspel richtet sich nach Bandbreite, Banddicke, Coilinnen- und Coilaußendurchmesser und maximalem Coilgewicht.

Zusammenspiel von Haspel, Richtmaschine und Vorschubapparat

In vielen Anwendungen ist zwischen Abcoiler und Vorschubapparat eine Richtmaschine integriert. Diese gleicht Coil-bedingte Spannungen und Krümmungen aus und sorgt für ein planes Bandmaterial.

Das Zusammenspiel dieser Komponenten ist entscheidend:

• Die Haspel stellt Material bereit
• Die Richtmaschine korrigiert Formabweichungen
• Der Vorschubapparat positioniert das Band präzise im Werkzeug

Materialfluss bei Exzenterpressen und Stanzanlagen

Bei Exzenterpressen erfolgt die Materialzufuhr in exakt definierten Längen. Ein stabiler Materialfluss ohne Ruckeln oder Schlupf ist Voraussetzung für maßhaltige Stanz- und Umformteile. Abwickelhaspeln müssen daher gleichmäßig arbeiten und auf die Dynamik der Presse abgestimmt sein.

Vorschubapparate übernehmen die präzise Positionierung des Bandmaterials vor jedem Pressenhub. Sie bestimmen maßgeblich die Wiederholgenauigkeit des Prozesses und haben direkten Einfluss auf Bauteilqualität und Ausschussrate.

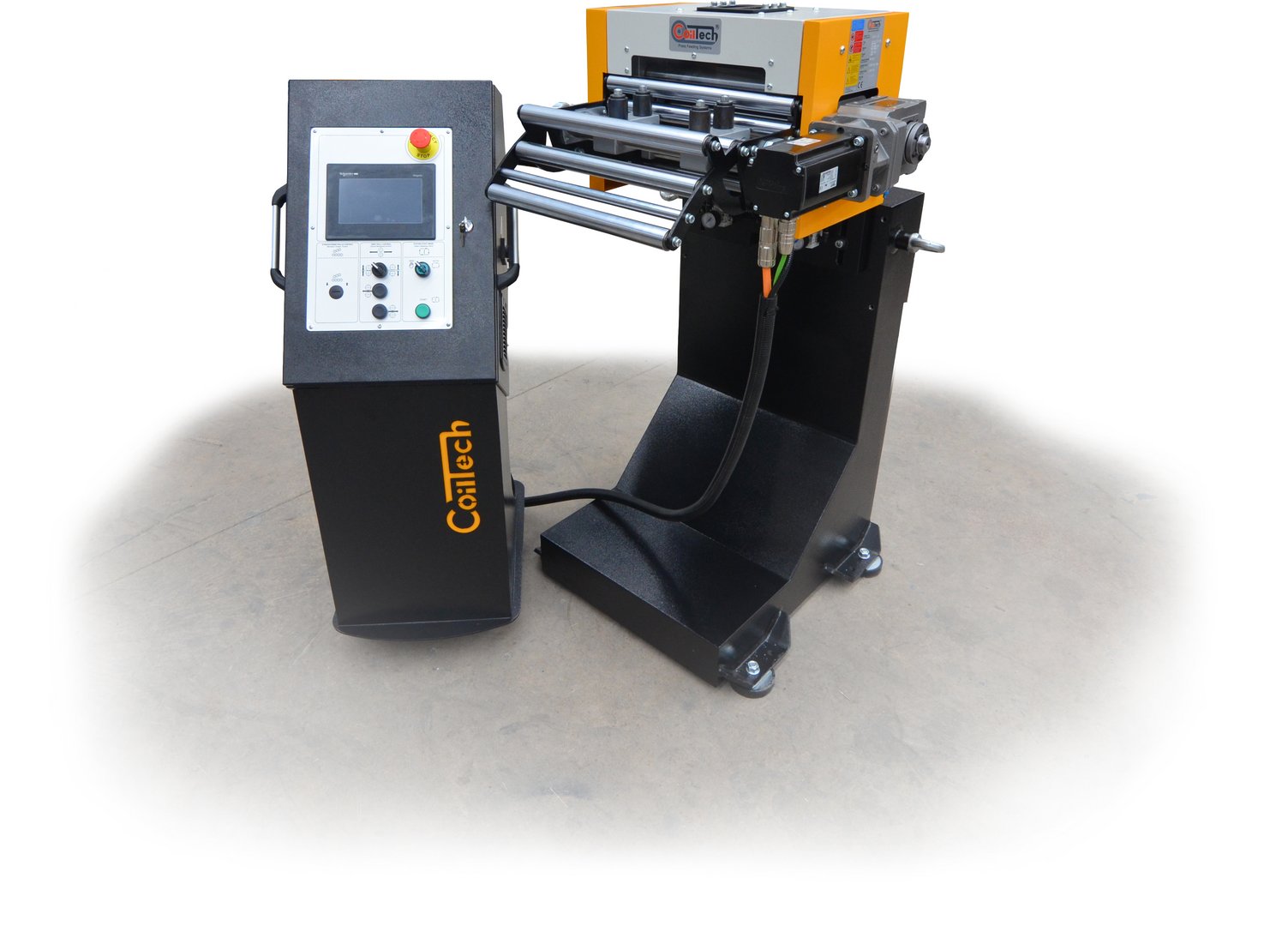

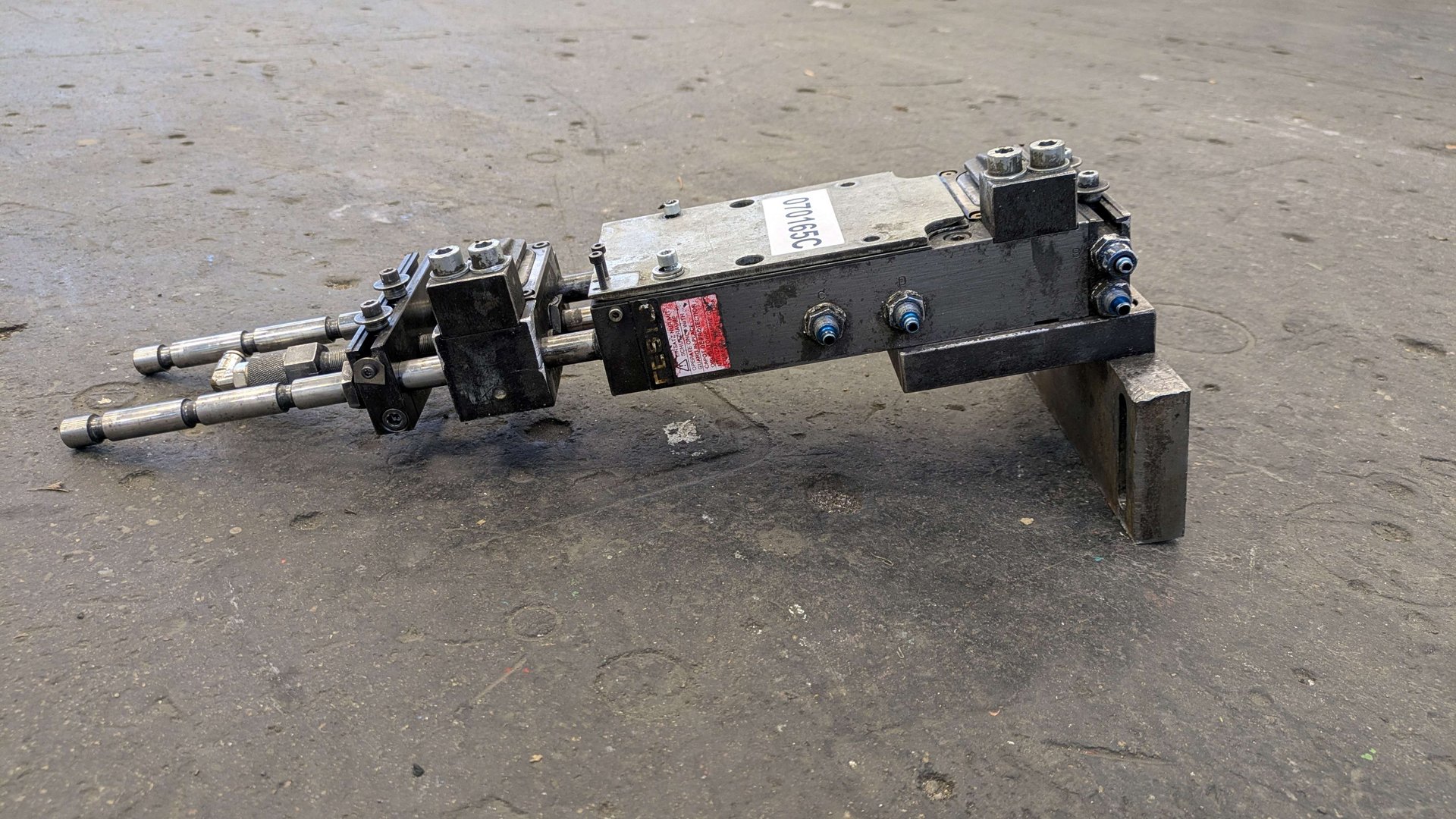

Je nach Bauart erfolgt der Vorschub pneumatisch oder servoelektrisch gesteuert. Die Wahl des Systems hängt von Anforderungen an Genauigkeit, Geschwindigkeit und Flexibilität ab.

Vorschubbewegung und Materialpositionierung

Der Vorschubapparat greift das Bandmaterial form- oder kraftschlüssig und transportiert es um eine definierte Länge weiter. Diese Vorschublänge ist exakt auf das Werkzeug und den Pressenhub abgestimmt.

Eine konstante Vorschubbewegung stellt sicher, dass:

• jedes Teil an der richtigen Position gestanzt wird
• Werkzeuge gleichmäßig belastet werden
• Maßabweichungen vermieden werden

Synchronisation mit Exzenterpressen und Stanzautomaten

Vorschubapparate sind in der Regel mit der Steuerung der Presse gekoppelt. Die Synchronisation sorgt dafür, dass der Materialtransport nur in pressenfreien Phasen erfolgt und keine Relativbewegung während des Umformprozesses entsteht.

Gerade bei höheren Hubzahlen ist diese Abstimmung entscheidend für Prozessstabilität und Maschinensicherheit.

Einfluss von Vorschubgenauigkeit auf Teilequalität und Werkzeugstandzeit

Ungenauer oder inkonsistenter Vorschub führt zu Versatz, Gratbildung oder erhöhtem Werkzeugverschleiß. Präzise arbeitende Vorschubapparate tragen daher wesentlich dazu bei, Stillstandszeiten zu reduzieren und die Lebensdauer der Werkzeuge zu verlängern.

Abwickelhaspeln unterscheiden sich in ihrer Bauart, Antriebstechnik und Auslegung. Die Auswahl richtet sich primär nach Coilgewicht, Bandabmessungen, Prozessgeschwindigkeit sowie dem gewünschten Automatisierungsgrad. In industriellen Anwendungen haben sich insbesondere motorische Haspeln mit definierter Regelung etabliert.

Motorische Abwickelhaspeln vs. passive Haspeln

Passive Haspeln geben das Bandmaterial ausschließlich durch Zug des Vorschubapparates frei. Sie sind für einfache Anwendungen geeignet, stoßen jedoch bei höheren Geschwindigkeiten oder größeren Coilgewichten schnell an ihre Grenzen.

Motorische Abwickelhaspeln unterstützen den Abrollvorgang aktiv. Über Drehmomentregelung oder Schleifensteuerung wird das Bandmaterial gleichmäßig bereitgestellt, wodurch Bandzug und Materialverhalten besser kontrollierbar sind.

Motorische Haspeln bieten Vorteile bei:

• schweren Coils
• hohen Vorschubgeschwindigkeiten
• sensiblen Materialien
• automatisierten Pressenlinien

Vorteile und Nachteile unterschiedlicher Abwickelhaspel-Konzepte

Die Wahl des passenden Haspelkonzepts ist immer eine Abwägung zwischen Investitionskosten, Prozessanforderungen und gewünschter Flexibilität. Während einfache Haspeln in überschaubaren Anwendungen ausreichen, sind in industriellen Produktionsumgebungen meist regelbare, motorische Systeme erforderlich, um eine stabile Materialzufuhr sicherzustellen.

Vorschubapparate unterscheiden sich hauptsächlich durch ihre Antriebstechnik und Regelung. In der industriellen Blechbearbeitung kommen vor allem pneumatische Vorschubapparate sowie Servovorschübe zum Einsatz. Beide Systeme haben spezifische Stärken und Einsatzgrenzen.

Die Leistungsfähigkeit und Prozesssicherheit von Haspeln und Vorschubapparaten wird maßgeblich durch deren mechanische und steuerungstechnische Komponenten bestimmt. Gerade im industriellen Dauerbetrieb sind robuste Baugruppen, saubere Materialführung und eine zuverlässige Regelung entscheidend für reproduzierbare Ergebnisse.

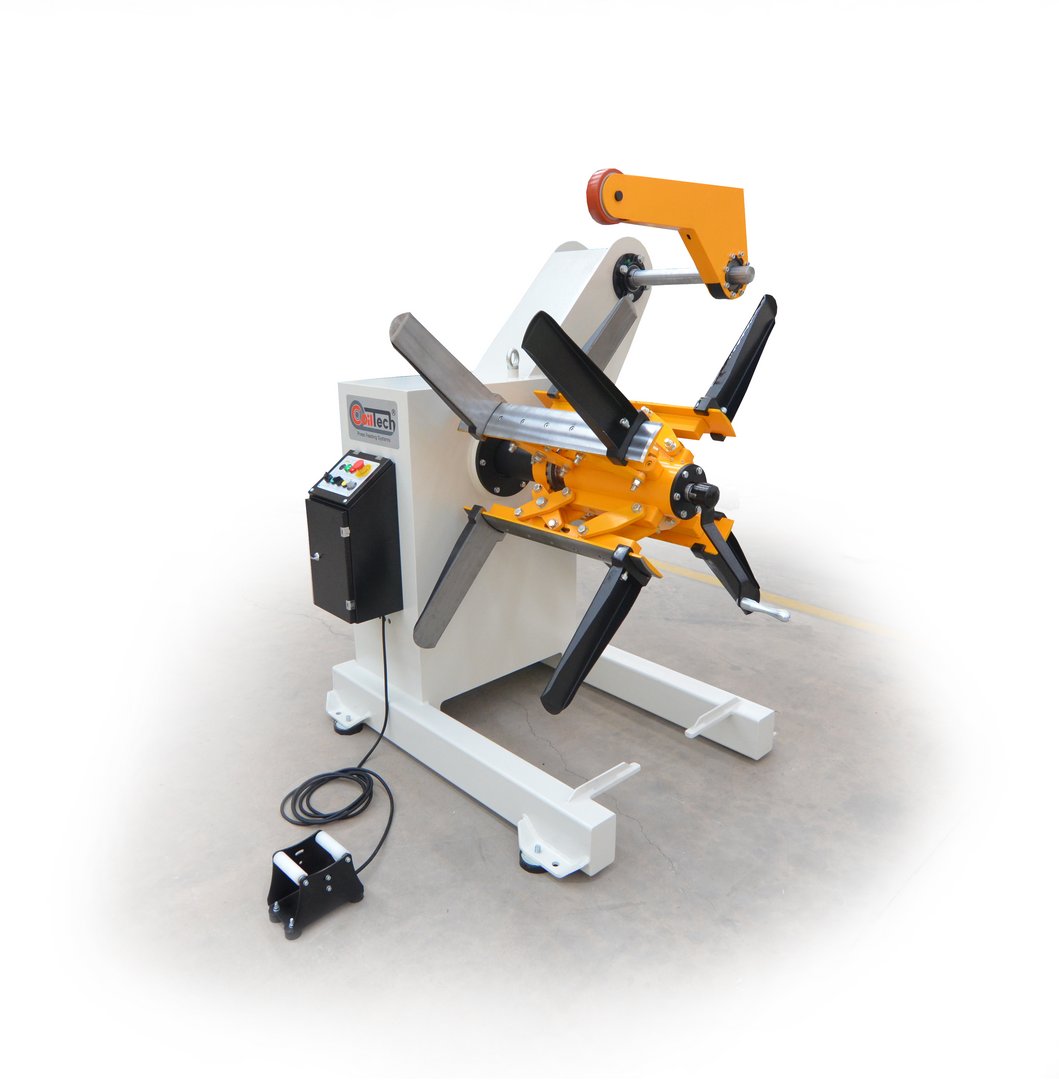

Mechanische Baugruppen von Abwickelhaspeln

Die mechanische Ausführung einer Abwickelhaspel bestimmt, wie sicher und gleichmäßig das Coil aufgenommen und abgewickelt werden kann. Zentrale Komponenten sind:

• Haspeldorn / Spreizarme
  Dienen zur Aufnahme des Coils und sorgen für eine zentrische Fixierung. Die Spreizmechanik muss das Coil sicher halten, ohne den Innenkern zu beschädigen.
• Rahmen und Lagerung
  Stabil ausgelegte Rahmenkonstruktionen und groß dimensionierte Lager sind notwendig, um hohe Coilgewichte und dynamische Lasten dauerhaft aufzunehmen.
• Brems- und Haltesysteme
  Mechanische oder geregelte Bremsen verhindern ein unkontrolliertes Nachlaufen des Bandmaterials und tragen wesentlich zur Prozessstabilität bei.

Die Dimensionierung dieser Baugruppen richtet sich direkt nach maximalem Coilgewicht, Bandbreite und Banddicke.

Antriebssysteme und Steuerungseinheiten

Bei motorischen Abwickelhaspeln und Servovorschubapparaten spielen Antrieb und Steuerung eine zentrale Rolle.

Typische Komponenten sind:

• Elektromotoren (Asynchron- oder Servomotoren)
• Getriebe zur Drehmomentanpassung
• Frequenzumrichter
• Steuerungseinheiten zur Abstimmung mit der Presse

Eine saubere Regelung sorgt dafür, dass das Bandmaterial mit gleichmäßigem Zug bereitgestellt wird. Besonders bei empfindlichen Materialien oder hohen Vorschubgeschwindigkeiten ist dies entscheidend, um Bandverzug oder Materialbeschädigungen zu vermeiden.

Sicherheitseinrichtungen und Materialführung

Sicherheits- und Führungskomponenten sind integraler Bestandteil moderner Haspel- und Vorschubsysteme.

Dazu zählen unter anderem:

• Bandführungseinrichtungen zur stabilen Ausrichtung des Materials
• Schlaufen- oder Zugkontrollen zur Überwachung des Materialflusses
• Not-Aus- und Schutzsysteme gemäß geltender Maschinenrichtlinien

Eine präzise Materialführung reduziert seitliche Kräfte auf das Band, minimiert Verschleiß und unterstützt einen gleichmäßigen Vorschub in das Werkzeug.

Die Auswahl geeigneter Haspeln und Vorschubapparate sollte immer auf Basis der konkreten Produktionsanforderungen erfolgen. Neben den reinen Materialdaten spielen auch Prozessstabilität, Automatisierungsgrad und die Integration in bestehende Anlagen eine entscheidende Rolle.

Bandbreite, Banddicke und Coilgewicht

Grundlage jeder Auslegung sind die Eigenschaften des zu verarbeitenden Bandmaterials. Abwickelhaspeln müssen das maximale Coilgewicht sicher aufnehmen und das Material über den gesamten Produktionszyklus stabil abwickeln können.

Wesentliche Parameter sind:

• maximale und minimale Bandbreite
• Banddicke und Materialfestigkeit
• Innen- und Außendurchmesser der Coils
• maximales Coilgewicht

Eine ausreichende Dimensionierung der Haspel verhindert ungleichmäßigen Bandzug und mechanische Überlastung.

Vorschubgenauigkeit und Produktionsgeschwindigkeit

Die Anforderungen an die Vorschubgenauigkeit ergeben sich direkt aus Werkzeuggeometrie und Teileanforderungen. Enge Toleranzen und komplexe Werkzeuge erfordern präzise, reproduzierbare Vorschubbewegungen.

Mit steigender Produktionsgeschwindigkeit erhöhen sich zudem die Anforderungen an:

• Regelung des Vorschubapparates
• Synchronisation mit der Presse
• Stabilität des gesamten Materialzuführsystems

In diesen Fällen sind servogesteuerte Vorschubapparate in der Regel die wirtschaftlichere Lösung.

Automatisierungsgrad und Bedienkonzept

Der gewünschte Automatisierungsgrad beeinflusst sowohl Investitionskosten als auch Prozesssicherheit. Systeme mit höherem Automatisierungsgrad reduzieren Bedienereingriffe und minimieren Fehlerquellen im laufenden Betrieb.

Relevante Aspekte sind:

• einfache Einstellung und Reproduzierbarkeit von Parametern
• Integration in vorhandene Steuerungskonzepte
• ergonomische Zugänglichkeit für Rüst- und Wartungsarbeiten

Integration in bestehende Pressenlinien

Bei der Auswahl neuer Haspeln oder Vorschubapparate ist die Einbindung in bestehende Produktionslinien ein zentraler Punkt. Mechanische Schnittstellen, Steuerungskompatibilität und Platzverhältnisse müssen frühzeitig berücksichtigt werden.

Gerade bei der Nachrüstung oder beim Austausch einzelner Komponenten ist eine saubere technische Abstimmung entscheidend, um Umbauten und Stillstandszeiten gering zu halten.

Hesse Maschinen bietet ein breites Spektrum an Haspeln (Abwickelhaspeln / Abcoiler) sowie Vorschubapparaten der Firma Coiltech für den industriellen Einsatz in der metallverarbeitenden Industrie. Das Sortiment umfasst sowohl Neumaschinen als auch geprüfte Gebrauchtmaschinen, die sich für unterschiedliche Anforderungen in Pressen- und Stanzlinien eignen.

Ein wesentlicher Vorteil für Kunden ist die Möglichkeit, zahlreiche Maschinen vor Ort in der 2.000 m² großen Verkaufshalle südlich von Wien zu besichtigen. Technische Daten, Bauzustand und Ausstattungsmerkmale können direkt beurteilt und mit den eigenen Produktionsanforderungen abgeglichen werden.

Neu- und Gebrauchtmaschinen zur Besichtigung

Das Angebot an Haspeln und Vorschubapparaten deckt unterschiedliche Bandbreiten, Coilgewichte und Automatisierungsgrade ab. Gebrauchtmaschinen werden vor dem Verkauf technisch geprüft und eignen sich insbesondere für Betriebe, die ihre Produktion erweitern oder bestehende Linien wirtschaftlich nachrüsten möchten.

Technische Beratung und Unterstützung bei der Systemauswahl

Neben der reinen Maschinenverfügbarkeit legt Hesse Maschinen besonderen Wert auf technische Beratung. Die Auswahl geeigneter Haspeln und Vorschubapparate erfolgt immer unter Berücksichtigung von Materialdaten, Pressentyp, Werkzeuganforderungen und bestehender Peripherie.

Ziel ist es, eine Lösung zu finden, die sich sinnvoll in die bestehende Produktionslinie integrieren lässt und langfristig stabile Prozesse ermöglicht – unabhängig davon, ob es sich um eine Neuanschaffung oder eine Gebrauchtmaschine handelt.
