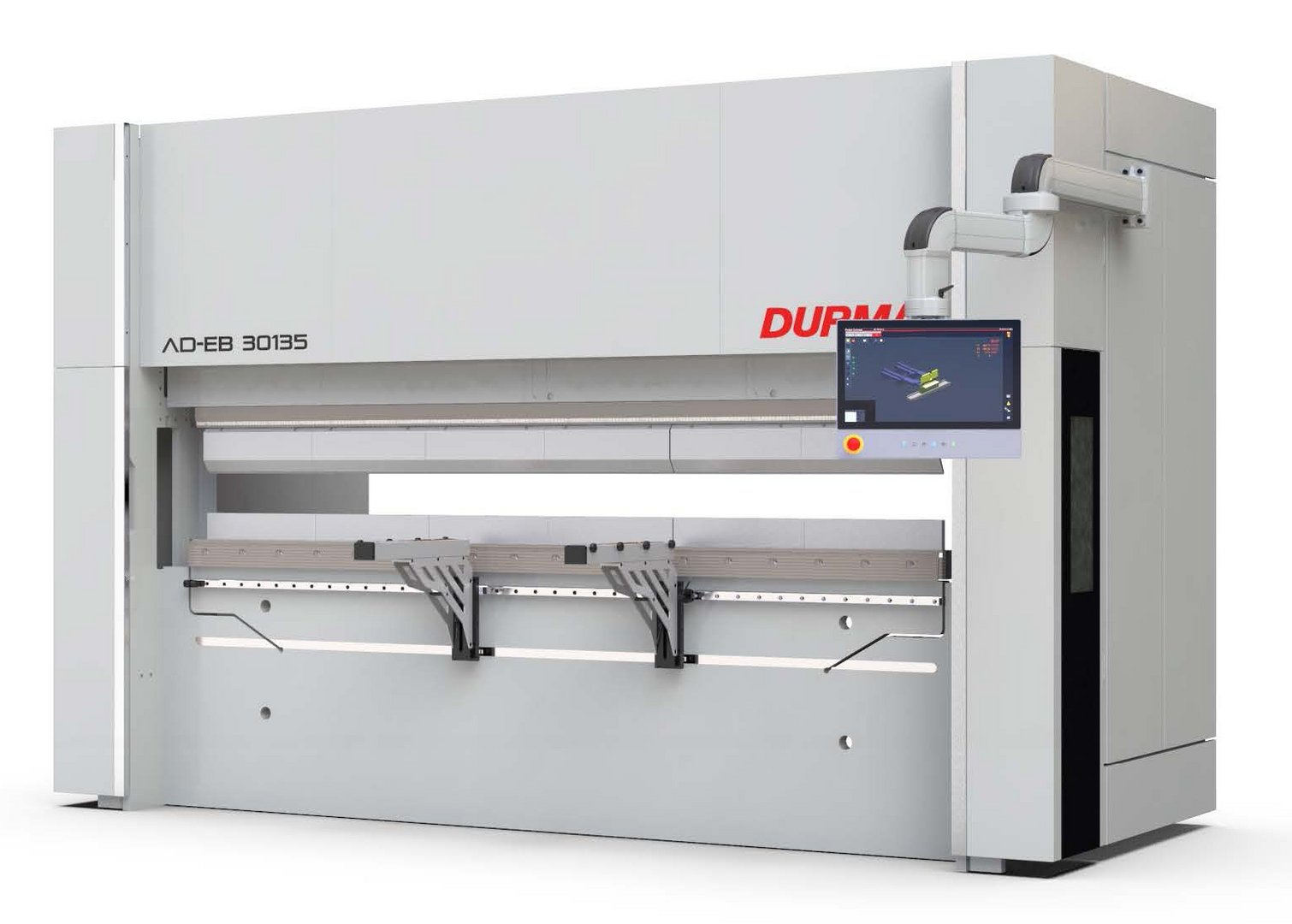

Elektrische CNC Abkantpresse HESSE by DURMA AD-EB 30135
| Modell | AD-EB 30135 |
| Marke | HESSE by DURMA |
| Zustand | neu |
| Presskraft | 135 to |
| Biegelänge | 3050 mm |
| Ursprungsland | Türkei |
Allgemeine Leistungsdaten
| Presskraft | 135 to |
| Biegelänge | 3050 mm |
| Achsen | 4 |
| Hub | 320 mm |
| Abstand zwischen den Ständern | 3340 mm |
| Einbauhöhe | 500 mm |
| Antriebskonzept | servomotorischer Riemenantrieb |
| Eilgang Y-Achse | 100 mm/s |
| Arbeitsgeschwindigkeit Y-Achse | 10 mm/s |
| Rückzugsgeschwindigkeit Y-Achse | 100 mm/s |
| Hinteranschlag Verfahrweg X-Achse | 650 mm |
| Hinteranschlag Verfahrweg R-Achse | 250 mm |
Abmessungen und Gewicht
| Länge | 4200 mm |
| Breite | 2200 mm |
| Höhe | 2550 mm |
| Gewicht | 7300 kg |
Beschreibung

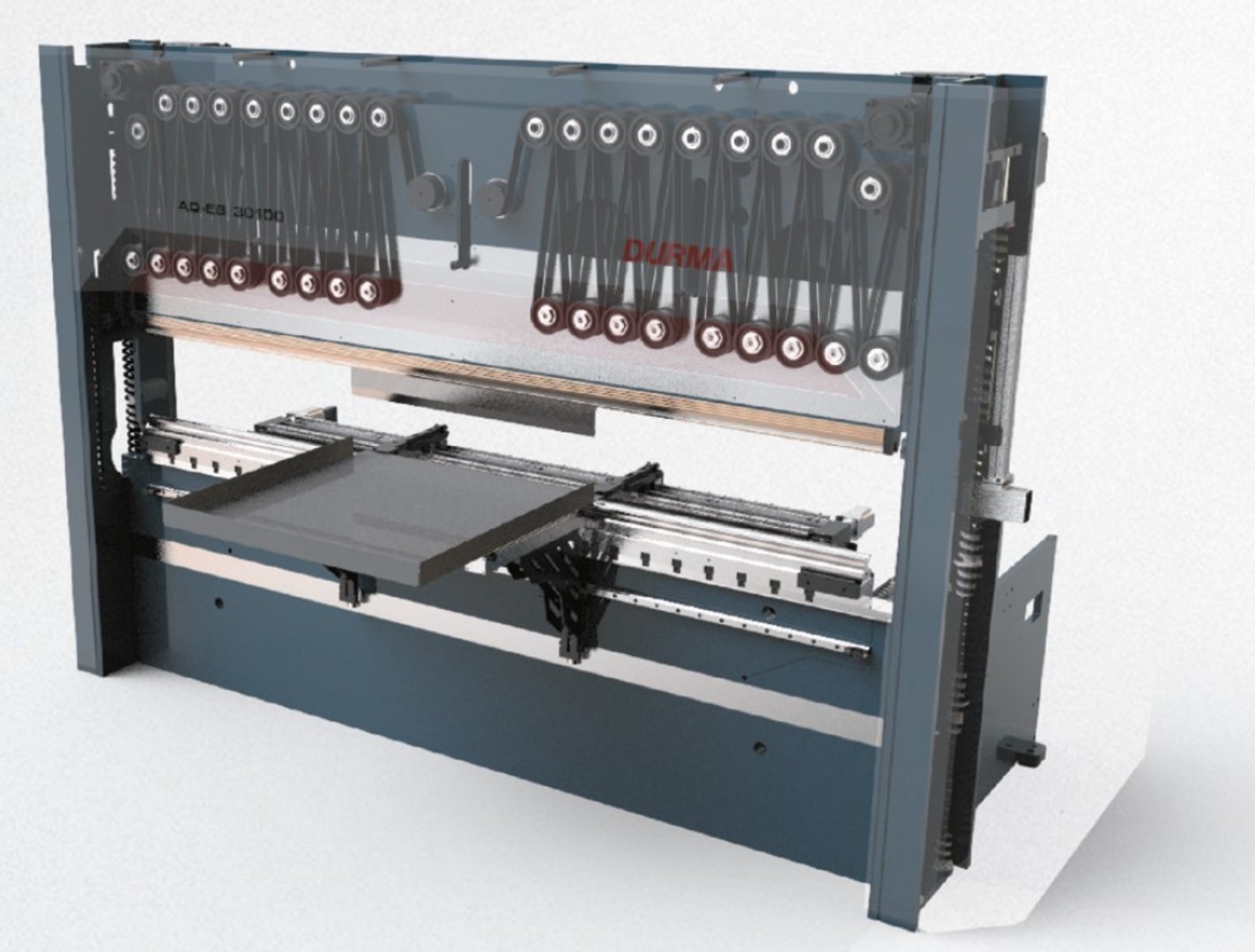

Servomotorischer Antrieb
Übertragung mittels mehrfach umgelenktem Flachriemen
4 Achsen (Y1, Y2, X, R)
CNC STEUERUNG DELEM DA-66S
- 2D Grafikdisplay 17“
- 3 D Darstellung in Simulation und Produktion
- Intuitive Touch-Screen Bedienung (einfaches Zeichnen der Biegekontur mit dem Finger)
- Einfacher und bequemer Datentransfer
- Multi-Simulationsmöglichkeit
- Bedienerfreundliche Programmierung in Dialogform
- Grafische Simulation des Biegeablaufes
Servomotorisch angetriebener Hinteranschlag auf Linearführungen und Kugelumlaufspindeln
Hinteranschlagfingerblöcke auf doppelten Linearführungen
Zwischenstücke für die Oberwerkzeugklemmung
Oberwerkzeug 1010/A/75°/0,8/105, geteilt, Biegeradius gehärtet und geschliffen
Matrizenaufnahme für 60 mm Matrizen
Matrize 2009/85° (V 16, 22, 35, 50 mm) geteilt, Einlaufradien gehärtet und geschliffen
Lichtschrankenschutzvorrichtung BLVT
Blechauflegarme auf Linearführung
Seitliche und hintere Schutzgitter
Ausrüstung gemäß CE Vorschriften
Betriebsanleitung in DEUTSCH oder ENGLISCH
Vorteile dieses Bauweise:
- keine Reduktion der Bearbeitungsbreite durch die Seitenständer,
Abstand zwischen den Ständern ist größer als die Abkantlänge
- bis zu 30 % höhere Produktivität als klassische hydraulische Abkantpressen
durch nahezu verzögerungsfreies Ansprechen auf das Fußpedalsignal
- kaum Ständerauffederung
- keine Bombiervorrichtung erforderlich durch Einleitung der
Biegekraft über viele Punkte entlang der Biegelänge
- hohe Wiederhol- und Biegegenauigkeit über die gesamte Biegelänge
- geringer Energiebedarf
- keine hydraulischen Komponenten
Optionen:
|
CNC Steuerung DELEM DA-69S 3D inkl. PC Software Profile-S mit 3D Dateien Importmöglichkeit |
|
|
