Hydraulische CNC Abkantpresse HESSE by DURMA AD-S 40175
| Modell | AD-S 40175 |
| Marke | HESSE by DURMA |
| Zustand | neu |
| Presskraft | 175 to |
| Biegelänge | 4050 mm |
| Ursprungsland | Türkei |
Allgemeine Leistungsdaten
| Presskraft | 175 to |
| Biegelänge | 4050 mm |
| Achsen | Y1 / Y2 / X Achse |
| Hub | 265 mm |
| Abstand zwischen den Ständern | 3600 mm |
| Ausladung im Seitenständer | 450 mm |
| Einbauhöhe | 530 mm |
| Antriebskonzept | hydraulisch |
| Eilgang Y-Achse | 160 mm/s |
| Arbeitsgeschwindigkeit Y-Achse | 10 mm/s |
| Rückzugsgeschwindigkeit Y-Achse | 140 mm/s |
| Hinteranschlagsgeschwindigkeit X-Achse | 500 mm/s |
| Hinteranschlagsgeschwindigkeit R-Achse | 350 mm/s |
| Hinteranschlag Verfahrweg R-Achse | 250 mm |
| Tischhöhe | 900 mm |
| Tischbreite | 104 mm |
| Öltank | 250 l |
| Motorleistung | 18.5 kW |
Abmessungen und Gewicht
| Länge | 5250 mm |
| Breite | 1700 mm |
| Höhe | 2850 mm |
| Gewicht | 12780 kg |
Beschreibung
3 Achsen (Y1, Y2, X)

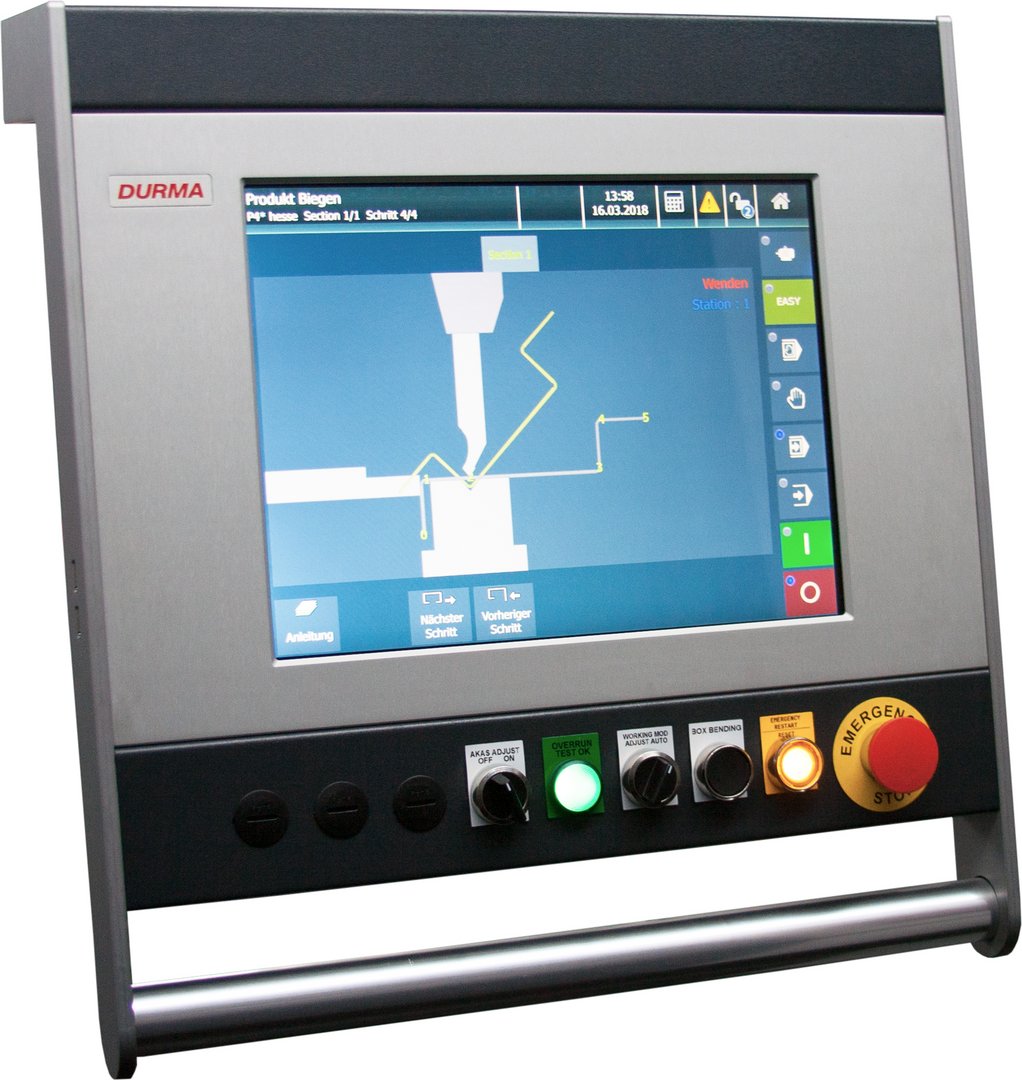

CNC-Steuerung DT-15
- 2D-Grafikdisplay 15"
- intuitive Touch-Screen-Steuerung (einfaches Zeichnen der Biegekontur mit dem Finger)
- Benutzerfreundliche Programmierung in Dialogform
- automatische Berechnung der Biegefolge
- automatische Berechnung der Rohblechgröße
- grafischer Produkt- und Werkzeugspeicher
- Korrekturmöglichkeit
- USB-Schnittstellen für Backup und Programmtransport
- PC-Software, Programmerstellung auf dem PC und Übertragung auf die Maschine über USB

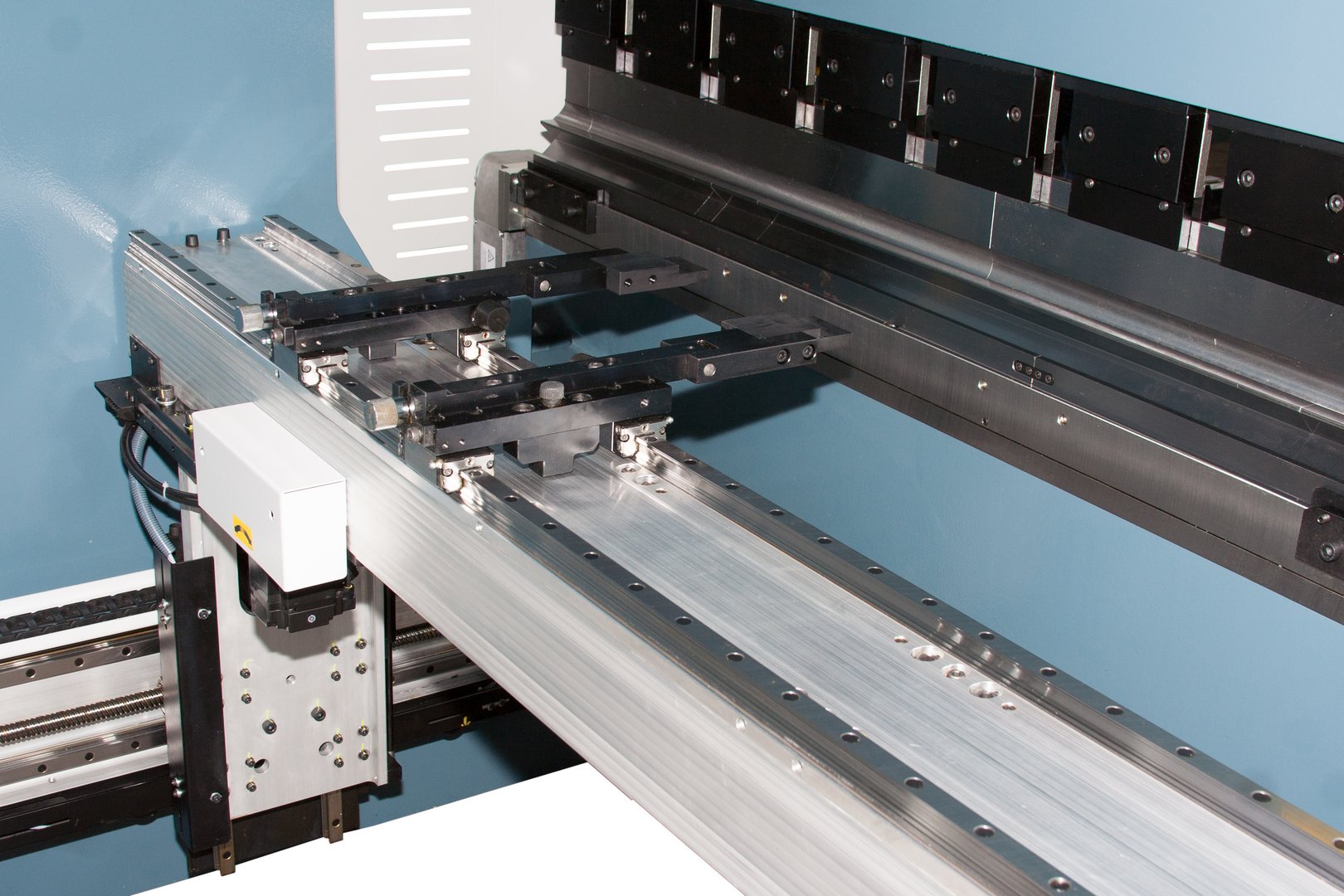

Servomotorischer Hinteranschlag auf Linearführungen und Kugelumlaufspindeln
Hinteranschlag mit Fingerblöcken auf Doppel-Linearführungen
CNC gesteuerte Bombierung
Oberwerkzeug 1010 / A / 75 °, geteilt und gekröpft
4-V Matrizenblock 60x60 2009 (V = 16,22,35 und 50 mm)
Laserschutzeinrichtung Fiessler AKAS auf dem Oberbalken montiert
linear geführte Blechauflagearme
gemäß CE-Norm
Ölfüllung
Benutzerhandbuch in Deutsch oder Englisch
Vorteile der AD-S:
- mehr Hub, Einbauhöhe und Ausladung
- höhere Annäherungs- und Rückzugsgeschwindigkeit des Oberbalkens
- höhere Hinteranschlagsgeschwindigkeit
- Hinteranschlagfinger auf doppelter statt einfacher Linearführung
- mehr Optionen verfügbar wie z.B.: weitere Hinteranschlagachsen (z.B. Z1/Z2, Delta X, bis zu 6 Achsen), Biegehilfen, Laser-Winkelmeßsystem, Tandemausführung, andere CNC Steuerungen …
Optionen:
|
R-Achse |
|
R/Z1/Z2-Achsen |
|
DBend, 3D CAD/CAM Import- und Simulationssoftware (step, iges und dxf Dateiimport) |
|
CNC Steuerung SKY22 |
|
CNC Steuerung Delem DA66 S |
|
CNC Steuerung DELEM DA-69S 3D inkl. PC Software Profile-S mit 3D Dateien Importmöglichkeit |
|
Schnellklemmhebel für das Oberwerkzeug |
