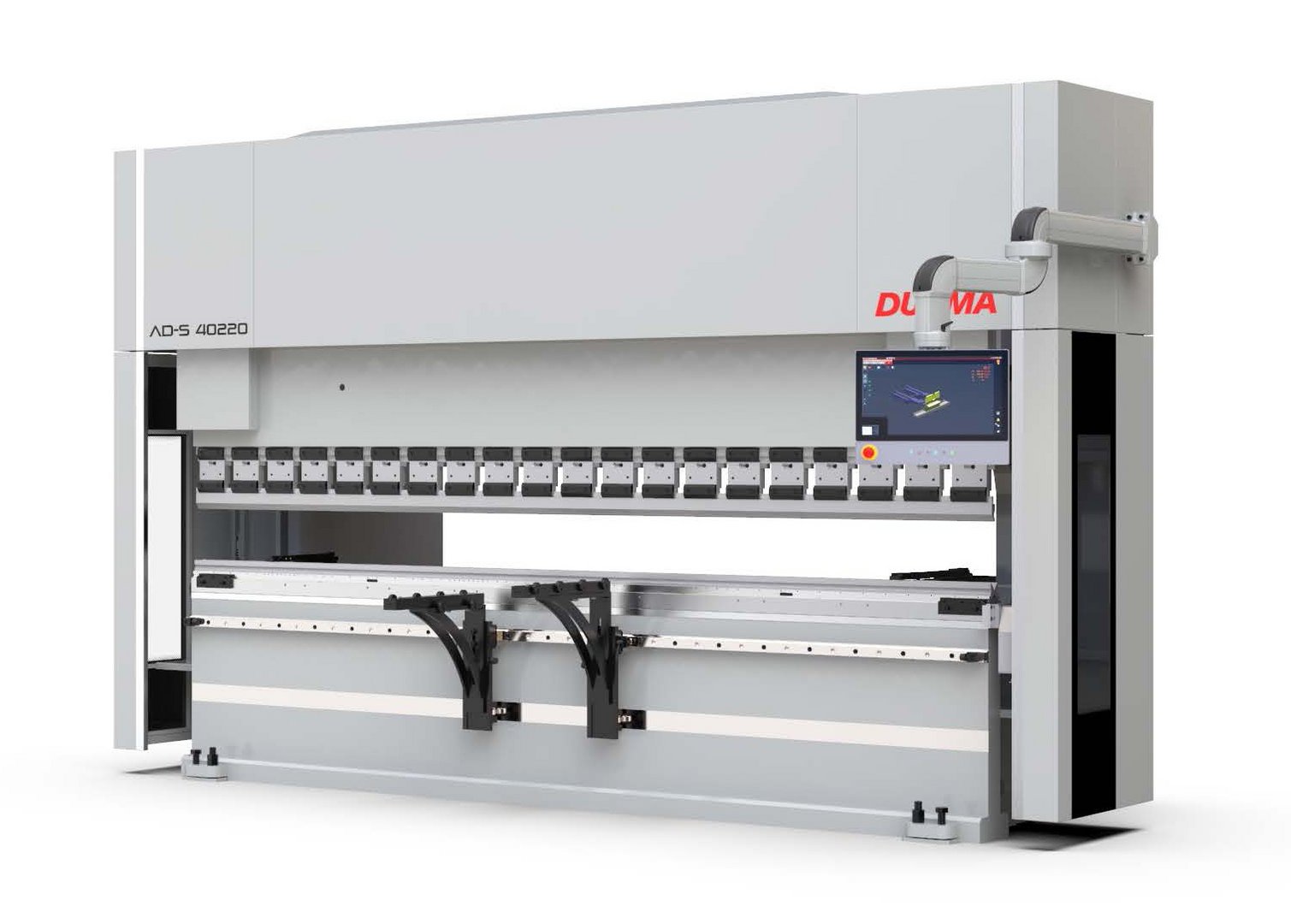

Hydraulische CNC Abkantpresse HESSE by DURMA AD-S 40220
| Modell | AD-S 40220 |
| Marke | HESSE by DURMA |
| Zustand | neu |
| Presskraft | 220 to |
| Biegelänge | 4050 mm |
| Ursprungsland | Türkei |
Allgemeine Leistungsdaten
| Presskraft | 220 to |
| Biegelänge | 4050 mm |
| Achsen | Y1 / Y2 / X Achse |
| Hub | 265 mm |
| Abstand zwischen den Ständern | 3600 mm |
| Ausladung im Seitenständer | 450 mm |
| Einbauhöhe | 530 mm |
| Antriebskonzept | hydraulisch |
| Eilgang Y-Achse | 160 mm/s |
| Arbeitsgeschwindigkeit Y-Achse | 10 mm/s |
| Rückzugsgeschwindigkeit Y-Achse | 140 mm/s |
| Hinteranschlagsgeschwindigkeit X-Achse | 500 mm/s |
| Hinteranschlagsgeschwindigkeit R-Achse | 350 mm/s |
| Hinteranschlag Verfahrweg R-Achse | 250 mm |
| Tischhöhe | 900 mm |
| Tischbreite | 104 mm |
| Öltank | 250 l |
| Motorleistung | 22 kW |
Abmessungen und Gewicht
| Länge | 5250 mm |
| Breite | 1770 mm |
| Höhe | 3000 mm |
| Gewicht | 14750 kg |
Beschreibung
3 Achsen (Y1, Y2, X)

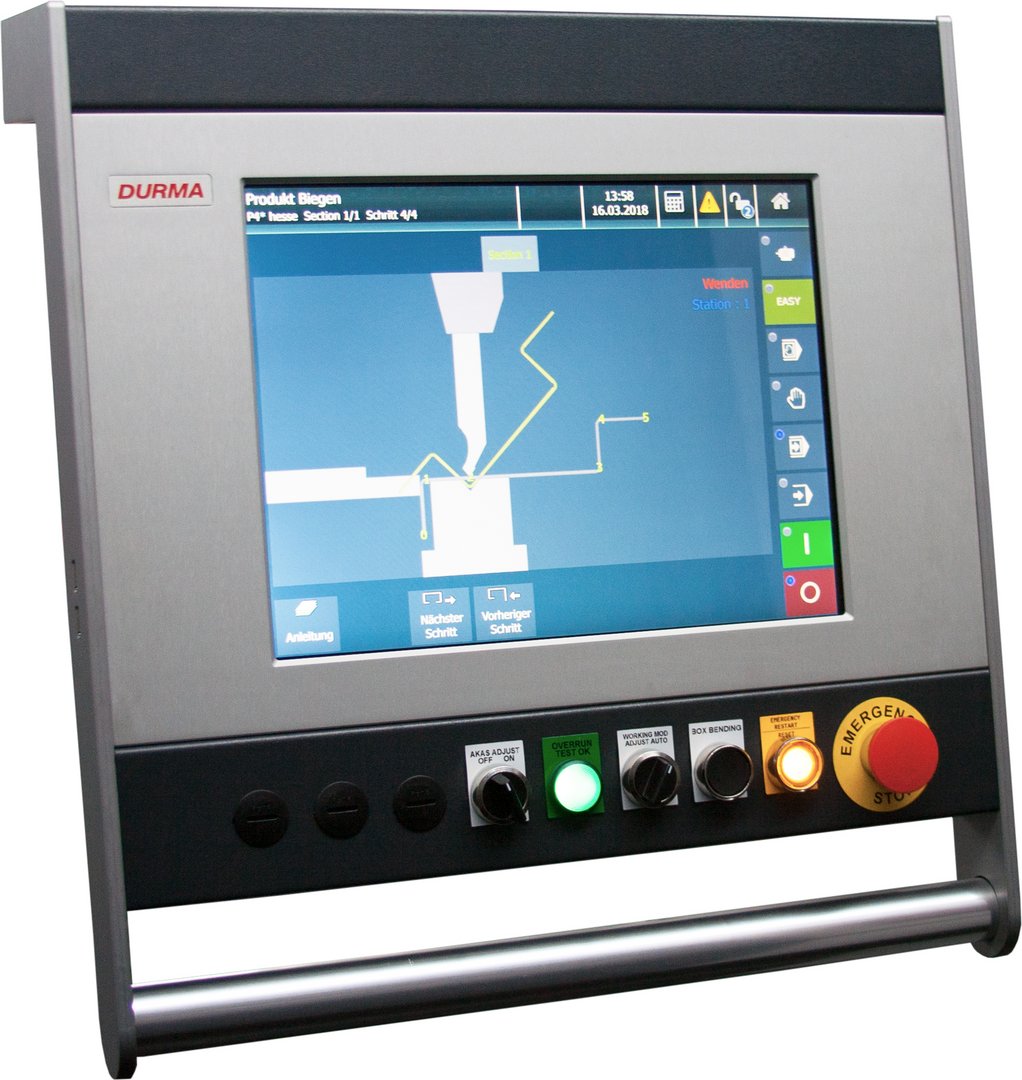

CNC STEUERUNG DT-15
- 2D Grafikdisplay 15“
- Intuitive Touch-Screen Bedienung (einfaches Zeichnen der Biegekontur mit dem Finger)
- Bedienerfreundliche Programmierung in Dialogform
- Automatische Biegefolgenberechnung
- Automatische Berechnung der gestreckten Länge für den Blechzuschnitt
- Grafischer Produkt- und Werkzeugspeicher
- Korrekturmöglichkeit
- USB Anschlüsse für Backup und Programmauslagerung
- PC Software mit der Programme auch am PC geschrieben
und dann an die Maschine per USB übertragen werden können

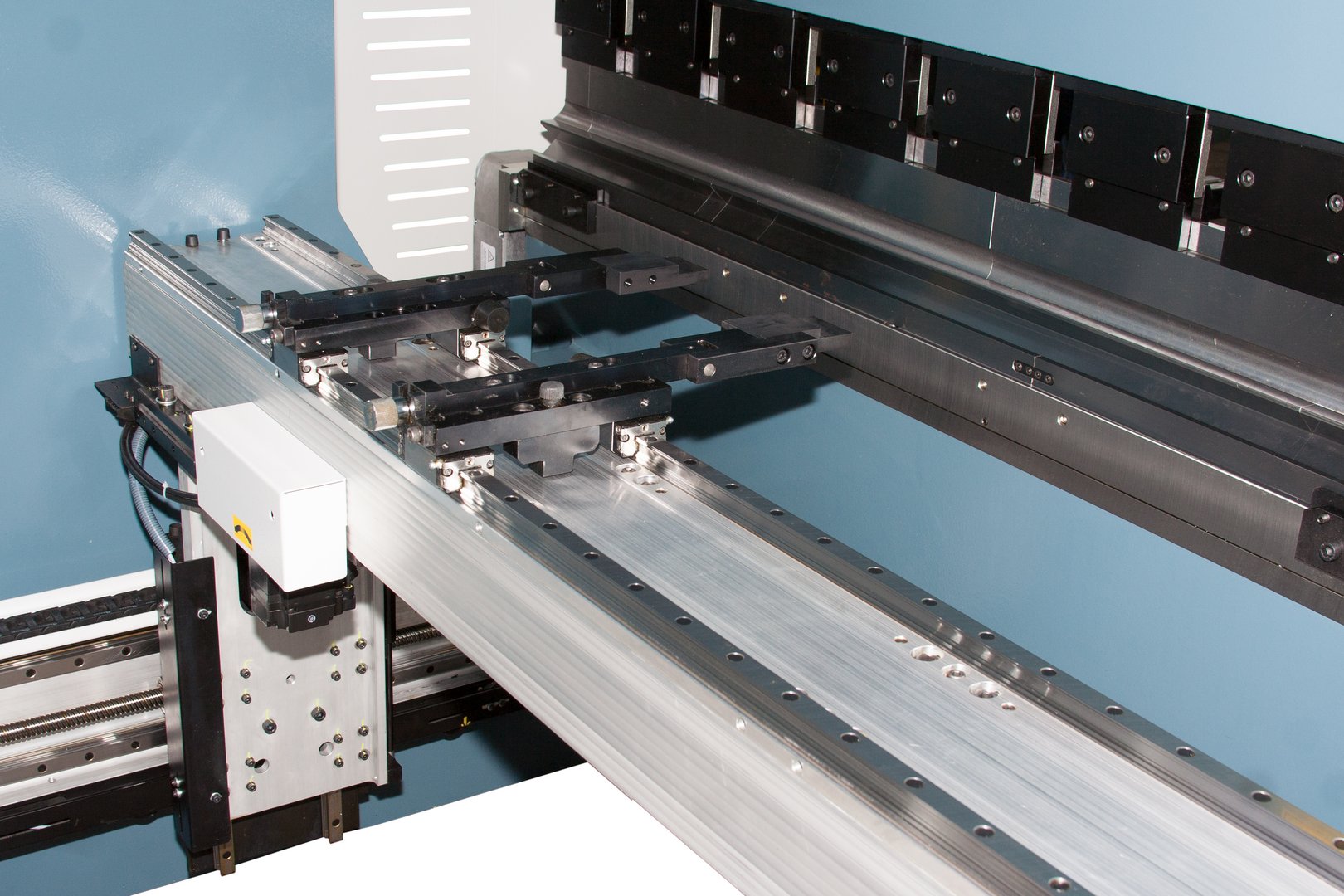

Servomotorisch angetriebener Hinteranschlag auf Linearführungen und Kugelumlaufspindeln
Hinteranschlagfingerblöcke auf doppelten Linearführungen
CNC gesteuerte Bombierung
Oberwerkzeug 1010/A/75°, geteilt und gekröpft
4-V Matrizenblock 60x60 2009 (V= 16,22,35 und 50 mm)
Laserschutzvorrichtung Fiessler AKAS am Oberbalken montiert
Blechauflegarme auf Linearführung
Ausrüstung gemäß CE Vorschriften
Ölfüllung
Betriebsanleitung in DEUTSCH oder ENGLISCH
Vorteile der AD-S:
- mehr Hub, Einbauhöhe und Ausladung
- höhere Annäherungs- und Rückzugsgeschwindigkeit des Oberbalkens
- höhere Hinteranschlagsgeschwindigkeit
- Hinteranschlagfinger auf doppelter statt einfacher Linearführung
- mehr Optionen verfügbar wie z.B.: weitere Hinteranschlagachsen (z.B. Z1/Z2, Delta X, bis zu 6 Achsen), Biegehilfen, Laser-Winkelmeßsystem, Tandemausführung, andere CNC Steuerungen …
Optionen:
|
Weitere Informationen
Produktvideo
Hydraulische CNC Abkantpresse AD-S 40220
