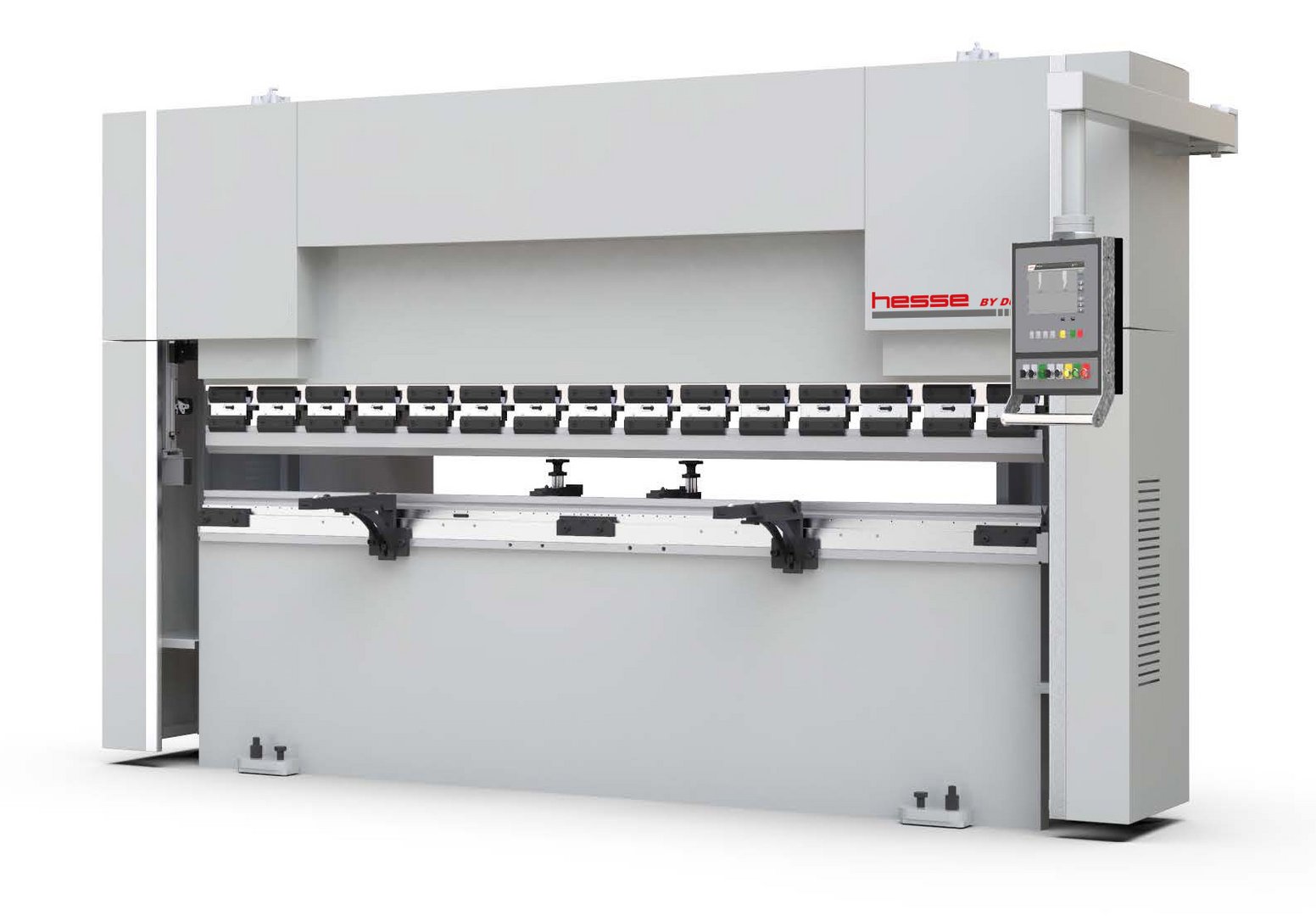

Hydraulische CNC Abkantpresse HESSE by DURMA PBF 30120
| Modell | PBF 30120 |
| Marke | HESSE by DURMA |
| Zustand | neu |
| Presskraft | 120 to |
| Biegelänge | 3050 mm |
| Ursprungsland | Türkei |
Allgemeine Leistungsdaten
| Presskraft | 120 to |
| Biegelänge | 3050 mm |
| Achsen | Y1 / Y2 und X Achse |
| Hub | 180 mm |
| Abstand zwischen den Ständern | 2550 mm |
| Ausladung im Seitenständer | 250 mm |
| Einbauhöhe | 375 mm |
| Antriebskonzept | hydraulisch |
| Eilgang Y-Achse | 120 mm/s |
| Arbeitsgeschwindigkeit Y-Achse | 9 mm/s |
| Rückzugsgeschwindigkeit Y-Achse | 77 mm/s |
| Hinteranschlag Verfahrweg X-Achse | 620 (mit optionaler R-Achse: 500 mm) mm |
| Hinteranschlagsgeschwindigkeit X-Achse | 250 mm/s |
| Tischhöhe | 878 mm |
| Tischbreite | 104 mm |
| Öltank | 150 l |
| Motorleistung | 11 kW |
Abmessungen und Gewicht
| Länge | 3750 mm |
| Breite | 1230 mm |
| Höhe | 2400 mm |
| Gewicht | 5900 kg |
Beschreibung
3 Achsen (Y1, Y2 und X Achse)

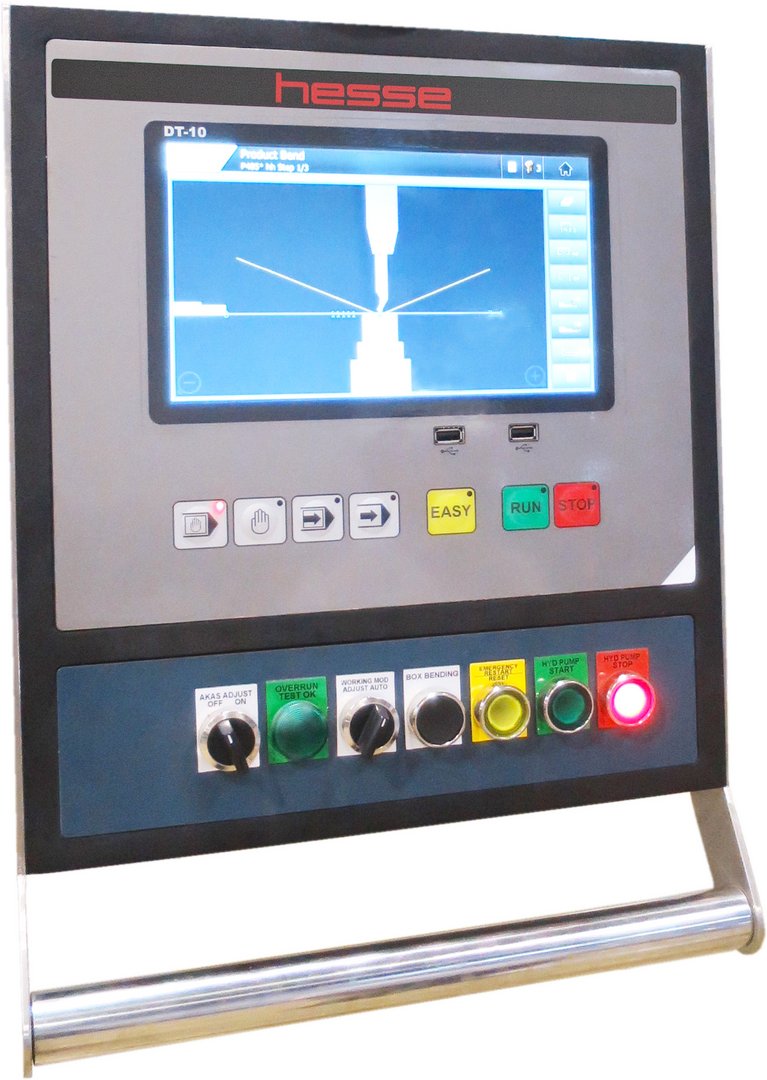

CNC STEUERUNG DT-10
- 2D Grafikdisplay 10“
- Intuitive Touch-Screen Bedienung (einfaches Zeichnen der Biegekontur mit dem Finger)
- Bedienerfreundliche Programmierung in Dialogform
- Automatische Biegefolgenberechnung
- Automatische Berechnung der gestreckten Länge für den Blechzuschnitt
- Grafischer Produkt- und Werkzeugspeicher
- Korrekturmöglichkeit
- USB Anschlüsse für Backup und Programmauslagerung
- PC Software mit der Programme auch am PC geschrieben
und dann an die Maschine per USB übertragen werden können

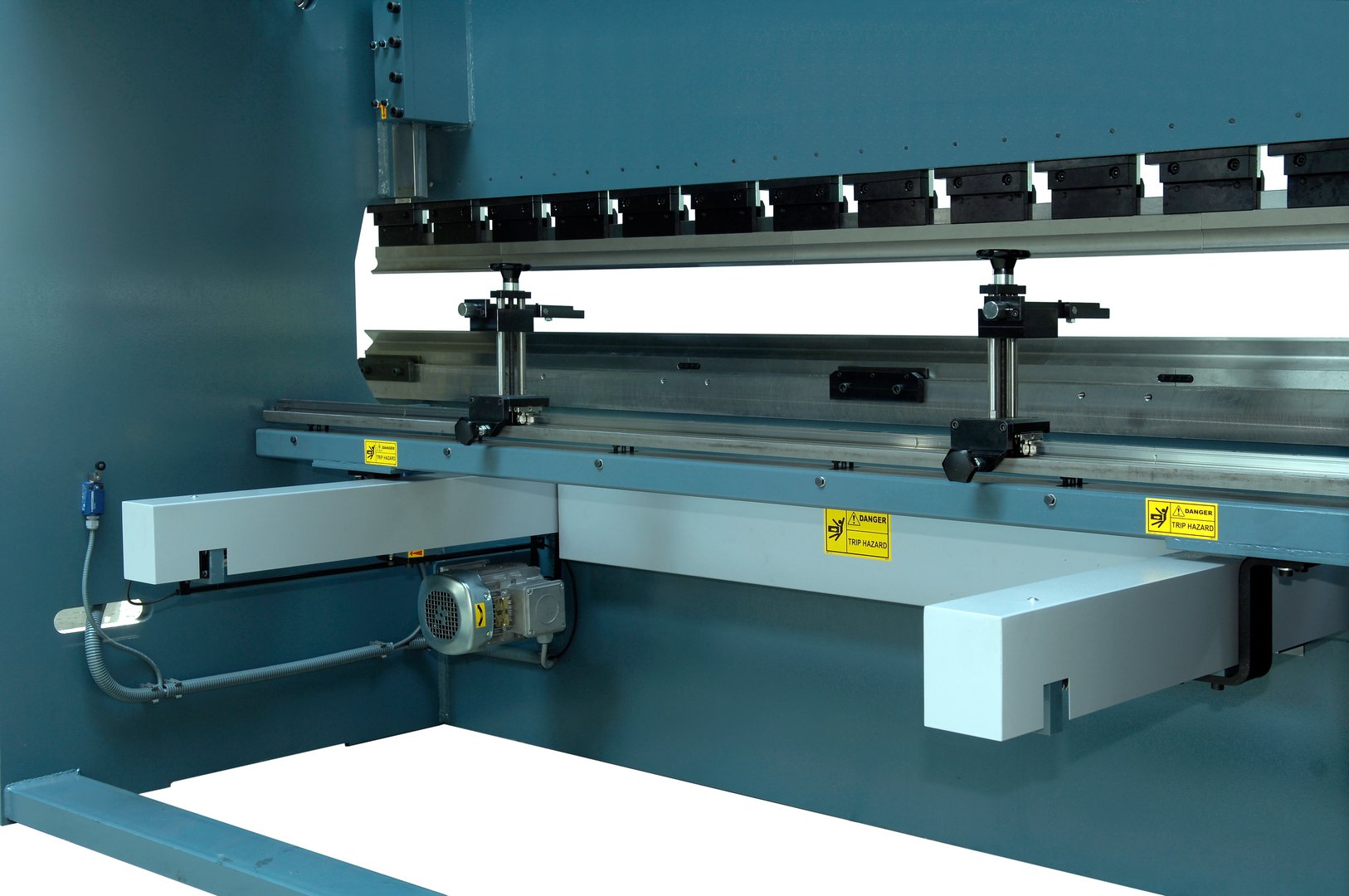

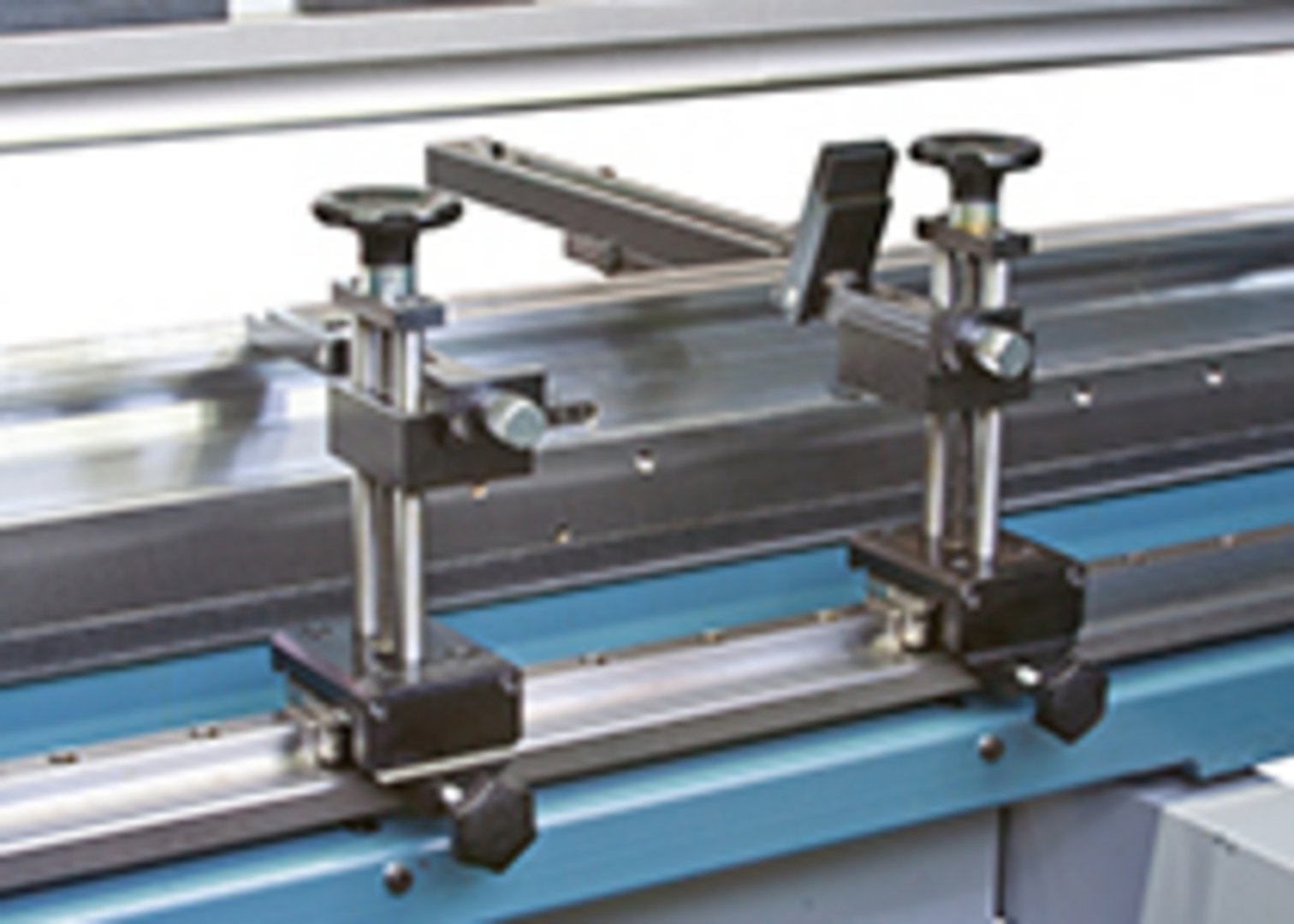

CNC gesteuerter Hinteranschlag mit Linearführung und Kugelumlaufspindeln
manuelle, zentral verstellbare Bombiervorrichtung im Tisch
Zwischenstücke für die Oberwerkzeugklemmung
Oberwerkzeug 1010/A/75°/0,8, geteilt, Biegeradius gehärtet und geschliffen
Matrizenaufnahme für 60 mm Matrizen
Matrize 2009/85° (V 16, 22, 35, 50 mm) geteilt, Einlaufradien gehärtet und geschliffen
Laserschutzvorrichtung Fiessler AKAS am Oberbalken montiert
Blechauflegarme
Seitliche und hintere Schutzgitter
Ausrüstung gemäß CE Vorschriften
Ölfüllung
Betriebsanleitung in DEUTSCH und ENGLISCH
Vorzüge der PBF Baureihe:
- kompakte Bauweise
- preiswertes Modell durch Serienfertigung standardisierter Modelle
ohne Einschränkungen bei Qualität und Genauigkeit
Option:
|
Bombiervorrichtung motorisch über CNC Steuerung einstellbar |
|
|
CNC gesteuerte R-Achse (Verstellbereich in X = 500 mm) |
|
|
DBend, 3D CAD/CAM Import- und Simulationssoftware (step, iges und dxf Dateiimport) |
|
