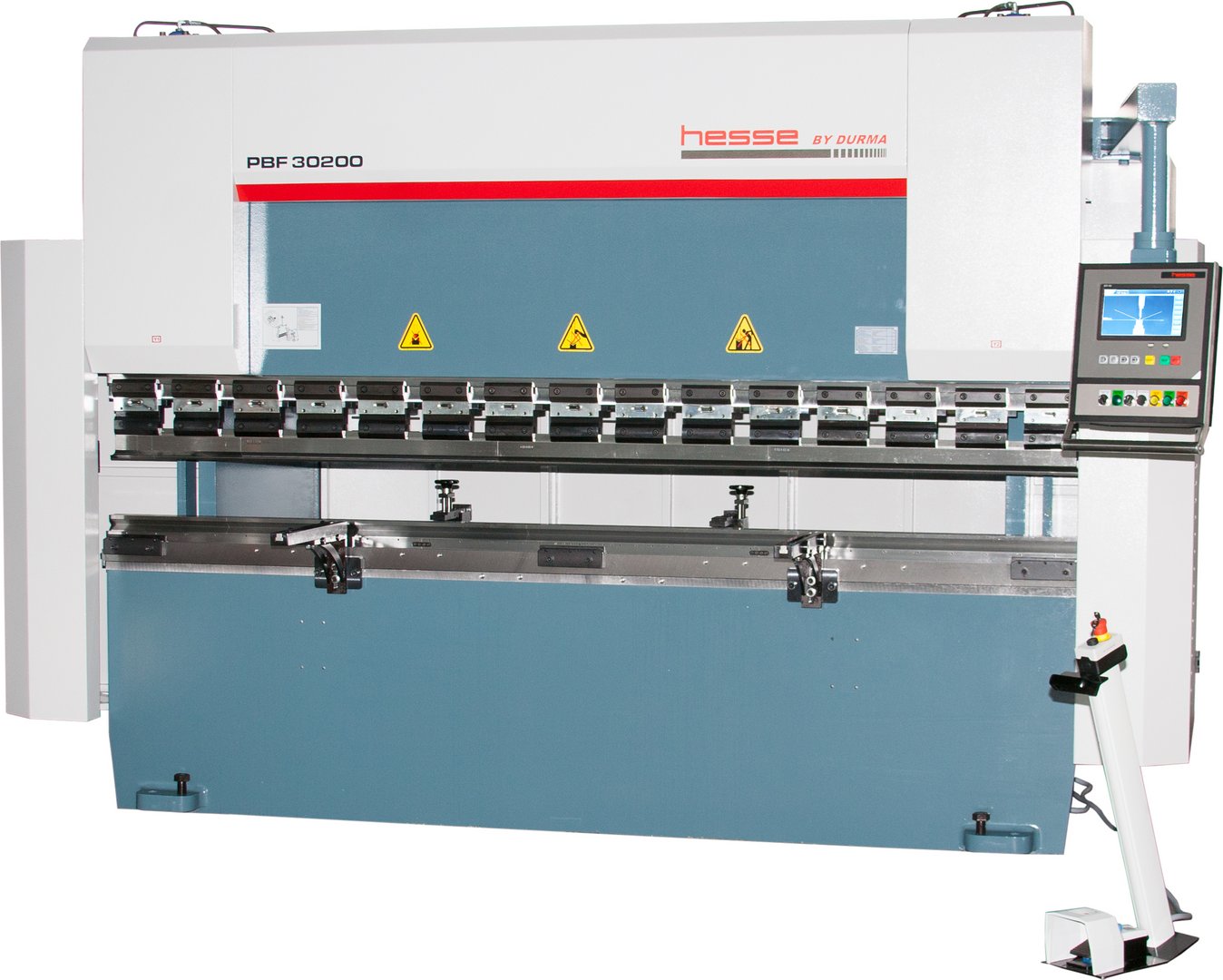

Hydraulische CNC Abkantpresse HESSE by DURMA PBF 30200
| Modell | PBF 30200 |
| Marke | HESSE by DURMA |
| Zustand | neu |
| Baujahr | 2024 |
| Presskraft | 200 to |
| Biegelänge | 3050 mm |
| Lagernummer | 8319 |
| Ursprungsland | Türkei |
Allgemeine Leistungsdaten
| Presskraft | 200 to |
| Biegelänge | 3050 mm |
| Achsen | Y1 / Y2 / X und R Achse |
| Hub | 210 mm |
| Abstand zwischen den Ständern | 2550 mm |
| Ausladung im Seitenständer | 250 mm |
| Einbauhöhe | 445 mm |
| Antriebskonzept | hydraulisch |
| Eilgang Y-Achse | 100 mm/s |
| Arbeitsgeschwindigkeit Y-Achse | 7 mm/s |
| Rückzugsgeschwindigkeit Y-Achse | 73 mm/s |
| Hinteranschlag Verfahrweg X-Achse | 620 (mit optionaler R-Achse: 500 mm) mm |
| Hinteranschlagsgeschwindigkeit X-Achse | 250 mm/s |
| Tischhöhe | 858 mm |
| Tischbreite | 104 mm |
| Öltank | 150 l |
| Motorleistung | 15 kW |
Abmessungen und Gewicht
| Länge | 3750 mm |
| Breite | 1390 mm |
| Höhe | 2500 mm |
| Gewicht | 8160 kg |
Beschreibung
4 Achsen (Y1, Y2, X und R Achse)

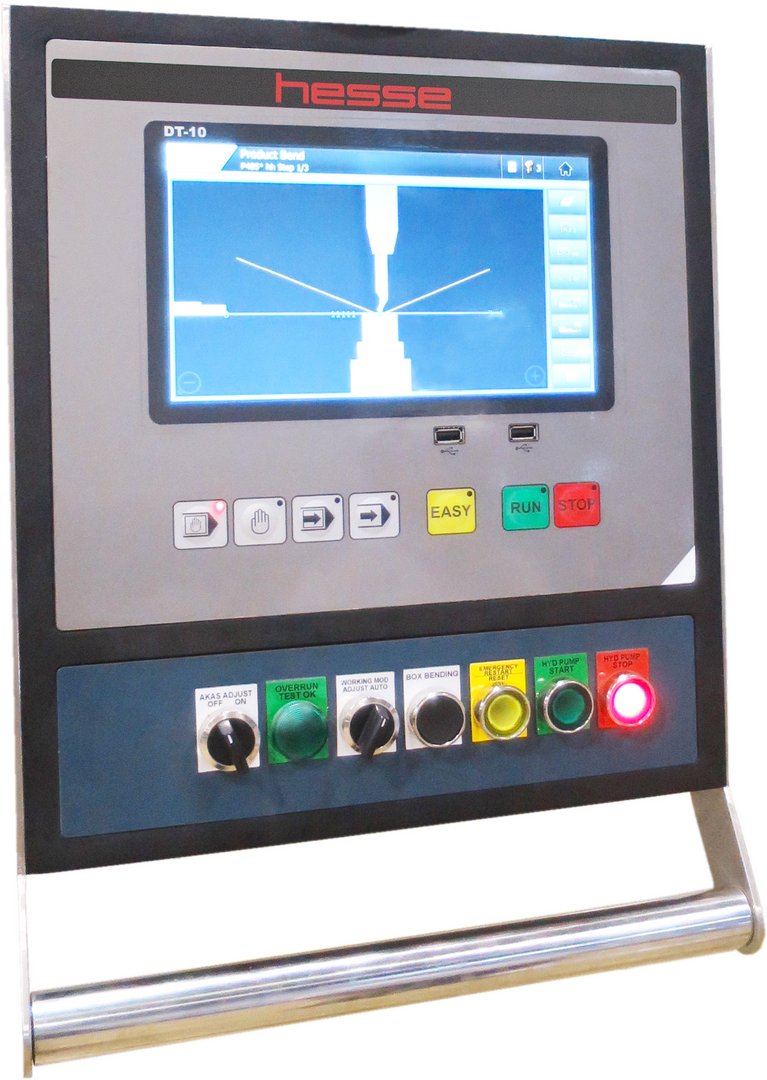

CNC STEUERUNG DT-10
- 2D Grafikdisplay 10“
- Intuitive Touch-Screen Bedienung (einfaches Zeichnen der Biegekontur mit dem Finger)
- Bedienerfreundliche Programmierung in Dialogform
- Automatische Biegefolgenberechnung
- Automatische Berechnung der gestreckten Länge für den Blechzuschnitt
- Grafischer Produkt- und Werkzeugspeicher
- Korrekturmöglichkeit
- USB Anschlüsse für Backup und Programmauslagerung
- PC Software mit der Programme auch am PC geschrieben
und dann an die Maschine per USB übertragen werden können

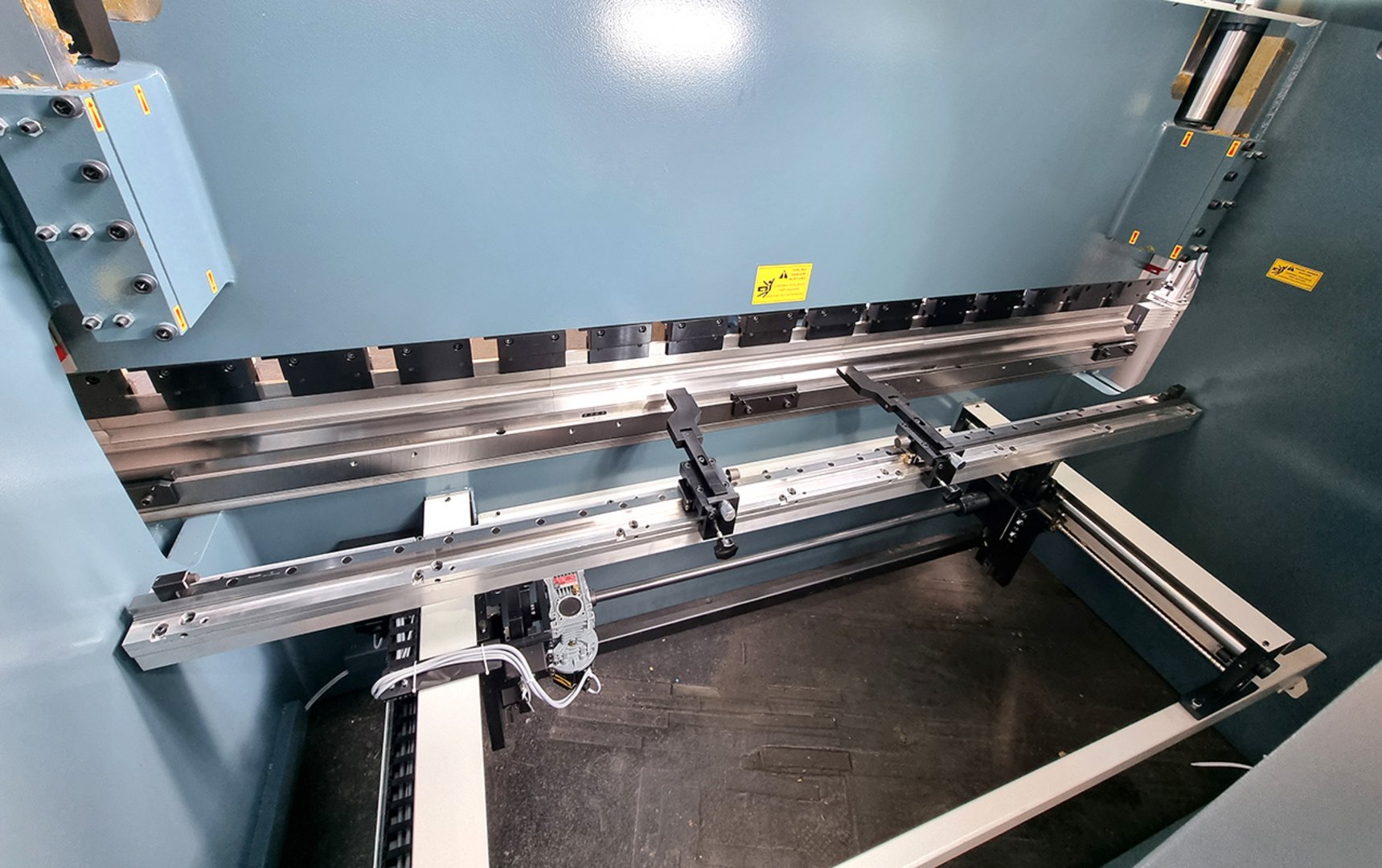

CNC gesteuerter Hinteranschlag mit Linearführung und Kugelumlaufspindeln

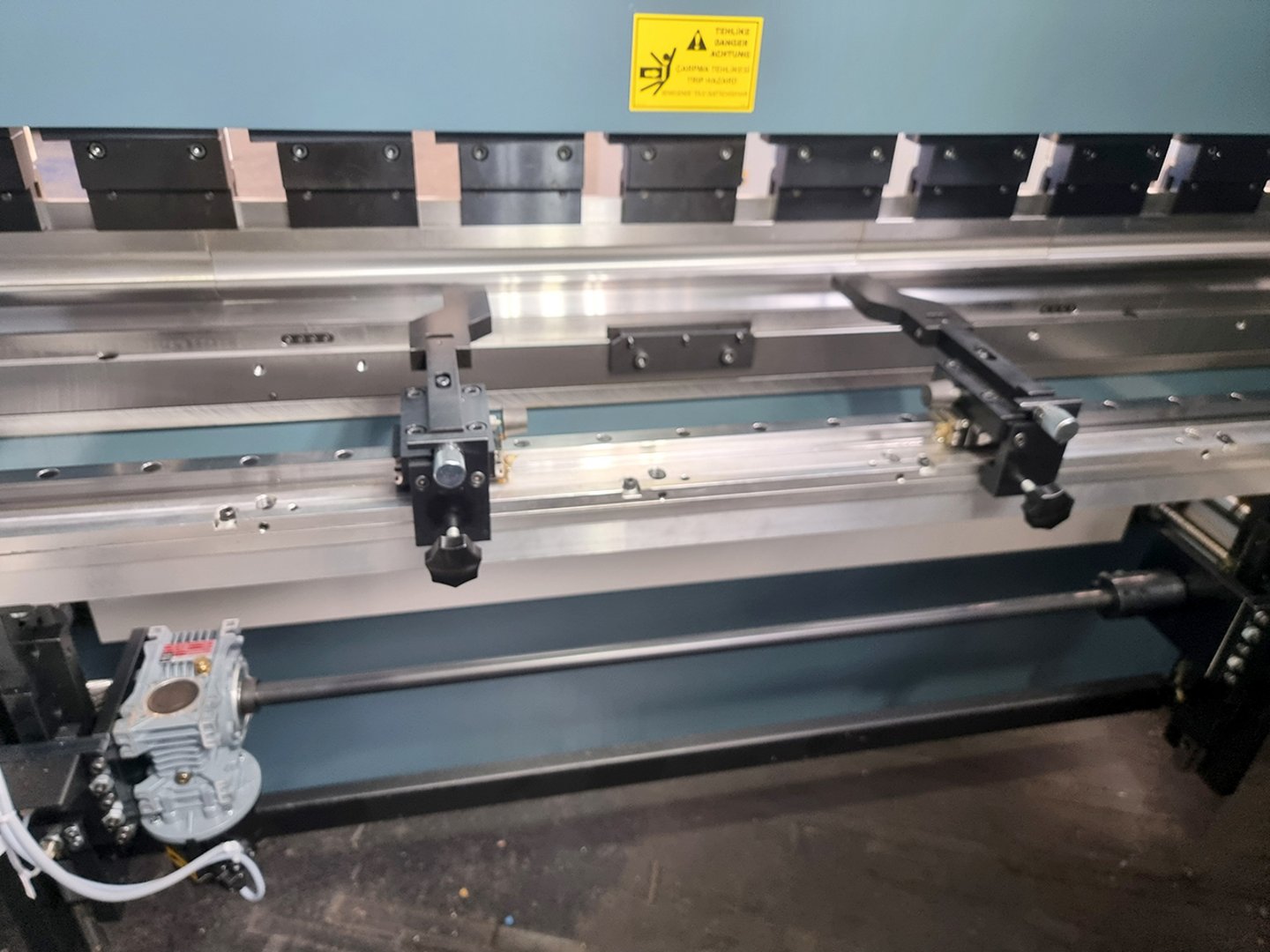

CNC gesteuerte Bombiervorrichtung im Tisch
Zwischenstücke für die Oberwerkzeugklemmung
Oberwerkzeug 1010/A/75°/0,8, geteilt, Biegeradius gehärtet und geschliffen
Matrizenaufnahme für 60 mm Matrizen
Matrize 2009/85° (V 16, 22, 35, 50 mm) geteilt, Einlaufradien gehärtet und geschliffen
Laserschutzvorrichtung Fiessler AKAS am Oberbalken montiert
Blechauflegarme
Seitliche und hintere Schutzgitter
Ausrüstung gemäß CE Vorschriften
Ölfüllung
Betriebsanleitung in DEUTSCH oder ENGLISCH
Vorzüge der PBF Baureihe:
- kompakte Bauweise
- preiswertes Modell durch Serienfertigung standardisierter Modelle
ohne Einschränkungen bei Qualität und Genauigkeit
Option:
|
Bombiervorrichtung motorisch über CNC Steuerung einstellbar |
inkl. |
|
CNC gesteuerte R-Achse (Verstellbereich in X = 500 mm) |
inkl. |
|
DBend, 3D CAD/CAM Import- und Simulationssoftware (step, iges und dxf Dateiimport) |
|
