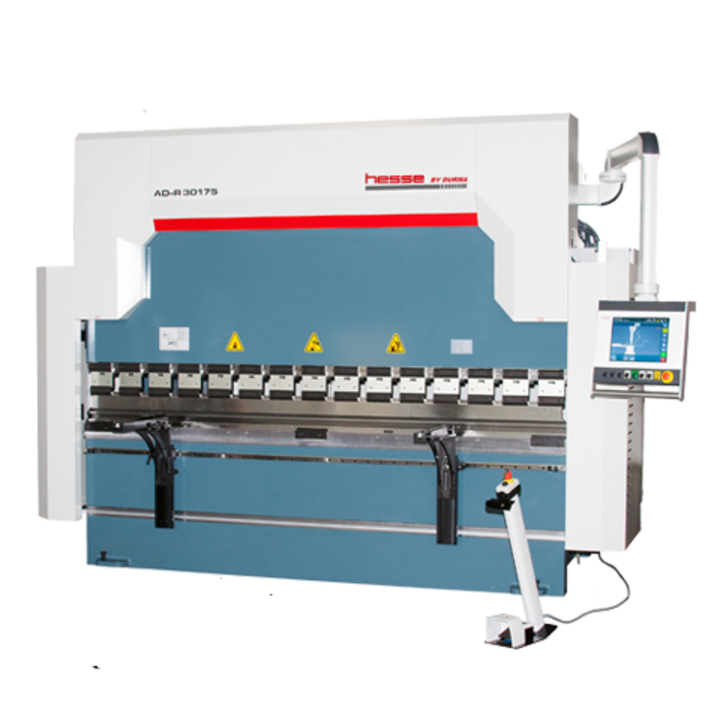

Hydraulische CNC Abkantpresse HESSE by DURMA AD-R 30175
| Modell | AD-R 30175 |
| Marke | HESSE by DURMA |
| Zustand | neu |
| Baujahr | 2022 |
| Presskraft | 175 to |
| Biegelänge | 3050 mm |
| Lagernummer | 8266 |
| Ursprungsland | Türkei |
Allgemeine Leistungsdaten
| Presskraft | 175 to |
| Biegelänge | 3050 mm |
| Achsen | 3 (Y1, Y2, X) |
| Eilgang Y-Achse | 160 mm/s |
| Hub | 265 mm |
| Abstand zwischen den Ständern | 2600 mm |
| Ausladung im Seitenständer | 450 mm |
| Einbauhöhe | 530 mm |
| Antriebskonzept | hydraulisch |
| Arbeitsgeschwindigkeit Y-Achse | 10 mm/s |
| Rückzugsgeschwindigkeit Y-Achse | 100 mm/s |
| Hinteranschlag Verfahrweg X-Achse | 650 mm |
| Hinteranschlagsgeschwindigkeit X-Achse | 500 mm/s |
| Hinteranschlagsgeschwindigkeit R-Achse | 140 mm/s |
| Hinteranschlag Verfahrweg R-Achse | 250 mm |
| Tischhöhe | 900 mm |
| Tischbreite | 104 mm |
| Motorleistung | 18.5 kW |
Abmessungen und Gewicht
| Länge | 4250 mm |
| Breite | 1800 mm |
| Höhe | 2890 mm |
| Gewicht | 10520 kg |
Beschreibung
3 Achsen (Y1, Y2, X)

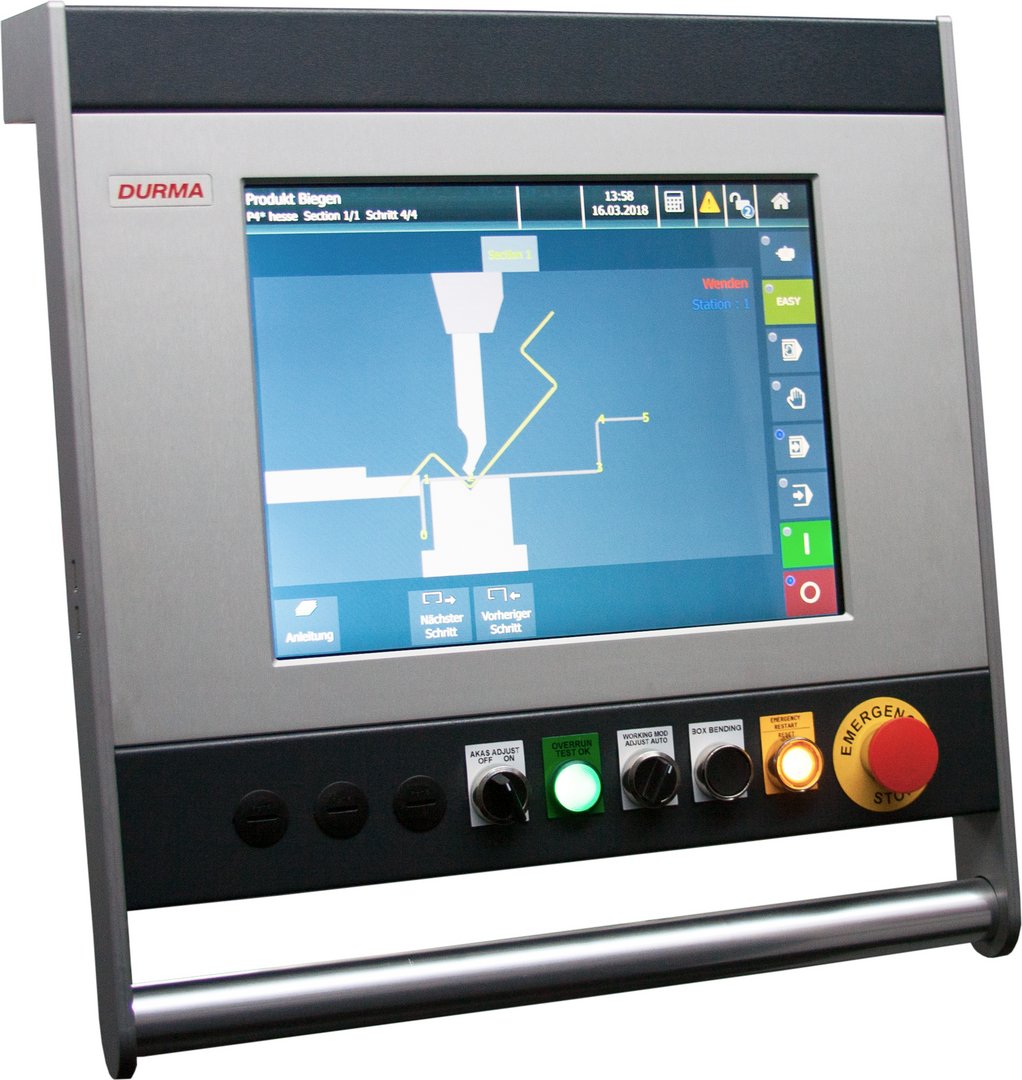

CNC STEUERUNG DT-15
- 2D Grafikdisplay 15“
- Intuitive Touch-Screen Bedienung (einfaches Zeichnen der Biegekontur mit dem Finger)
- Bedienerfreundliche Programmierung in Dialogform
- Automatische Biegefolgenberechnung
- Automatische Berechnung der gestreckten Länge für den Blechzuschnitt
- Grafischer Produkt- und Werkzeugspeicher
- Korrekturmöglichkeit
- USB Anschlüsse für Backup und Programmauslagerung
- PC Software mit der Programme auch am PC geschrieben
und dann an die Maschine per USB übertragen werden können
Servomotorisch angetriebener Hinteranschlag auf Linearführungen und Kugelumlaufspindeln
Hinteranschlagfingerblöcke auf doppelten Linearführungen
CNC gesteuerte Bombierung
Zwischenstücke für die Oberwerkzeugklemmung
Oberwerkzeug 1010/A/75°/0,8/105, geteilt, Biegeradius gehärtet und geschliffen
Matrizenaufnahme für 60 mm Matrizen
Matrize 2009/85° (V 16, 22, 35, 50 mm) geteilt, Einlaufradien gehärtet und geschliffen
Laserschutzvorrichtung Fiessler AKAS am Oberbalken montiert
Blechauflegarme auf Linearführung
Seitliche und hintere Schutzgitter
Ausrüstung gemäß CE Vorschriften
Ölfüllung
Betriebsanleitung in DEUTSCH oder ENGLISCH
Vorteile der AD-R gegenüber der PBF:
- mehr Hub, Einbauhöhe und Ausladung
- höhere Annäherungs- und Rückzugsgeschwindigkeit des Oberbalkens
- höhere Hinteranschlagsgeschwindigkeit
- Hinteranschlagfinger auf doppelter statt einfacher Linearführung
- mehr Optionen verfügbar wie z.B.: Z1/Z2 Achsen, Tandemausführung, andere CNC Steuerungen …

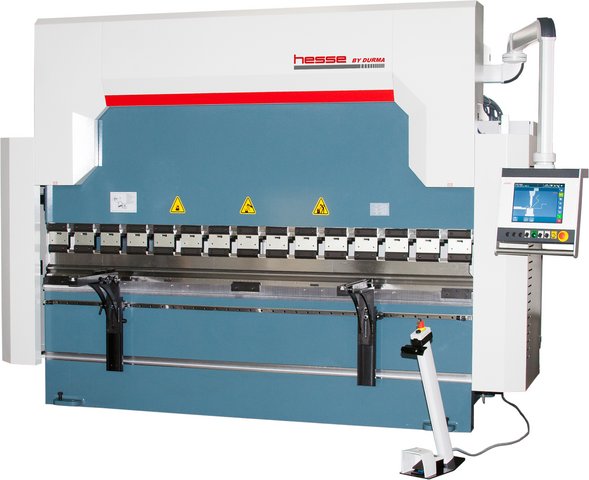

(Symbolfoto)
Optionen:

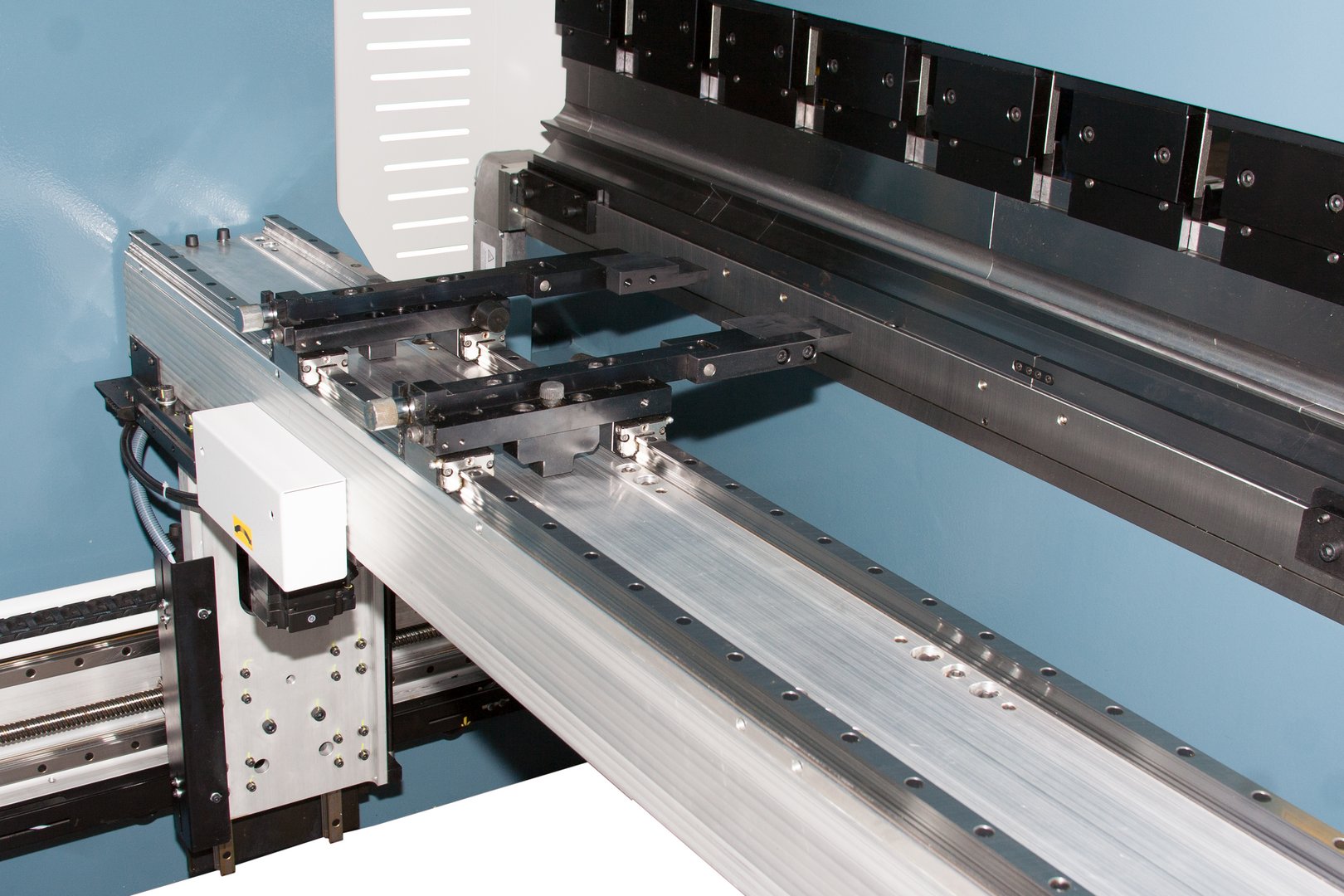

| CNC gesteuerte R-Achse | € 6.379,-- |
| Schnellklemmplatten für das Oberwerkzeug | € 842,-- |
| Hydraulische od. pneumatische Werkzeugklemmung | auf Anfrage |
