Allgemeine Leistungsdaten
| Drehdurchmesser über Bett | 800 mm |
| Spitzenweite | 2000 mm |
| Spitzenhöhe | 400 mm |
| Spindelbohrung | 315 mm |
| Drehdurchmesser über Querschlitten | 560 mm |
| Bettbreite | 560 mm |
| Spindelkegel | 318 M |
| Drehzahlstufen | 12 |
| Spindeldrehzahl | 8 - 400 1/min |
| Vorschubanzahl | 152 |
| Längsvorschub | 0.039 - 15 mm/U |
| Quervorschub | 0.02 - 7.5 mm/U |
| Gewindeanzahl | 76 |
| Gewinde metrisch Bereich | 0.5 - 150 mm |
| Gewinde Zoll Bereich | 60 - 1/5 Gänge/" |
| Gewinde Modul Bereich | 0.125 - 37.5 |
| Gewinde DP Bereich | 240 - 4/5 |
| Verstellbereich Querschlitten | 410 mm |
| Verstellbereich Oberschlitten | 150 mm |
| Reitstock Pinolendurchmesser | 105 mm |
| Reitstock Aufnahme | 6 MK |
| Reitstock Pinolenweg | 225 mm |
| Motorleistung | 11 kW |
Abmessungen und Gewicht
| Gewicht | 6100 kg |
Beschreibung
Die Hauptbestimmung dieses Drehmaschinentyps ist mit der Bearbeitung von Rohren verbunden. Dementsprechend ist dieser Maschinentyp in der Erdölindustrie weitverbreitet.
Die Rohrgewinde-Drehmaschinen besitzen grosse Fähigkeiten für Bearbeitung von Gewindeverbindungen auf zylindrischen und kegelförmigen Innen- und Aussenflächen
von Rohren mit grossen Durchmessern. Das Spannen der Rohre mit zwei Spannfuttern und die angebotenen Böcke ermöglichen die Bearbeitung von Rohren mit einer grossen Länge.
Geeignet sowohl zum Aufbau von Teilen und Anlagen für die Erdöl- und Übertragungsindustrie, als auch zur Wartung solcher Anlagen.
Antrieb über Schaltgetriebe
Elektrodynamische Bremse
3-Achsen Digitalanzeige Fagor
Schnellwechselstahlhalter Amestra Typ C, System wie Multifix inkl. 4 Halter (3x Rechteck, 1 Rund)

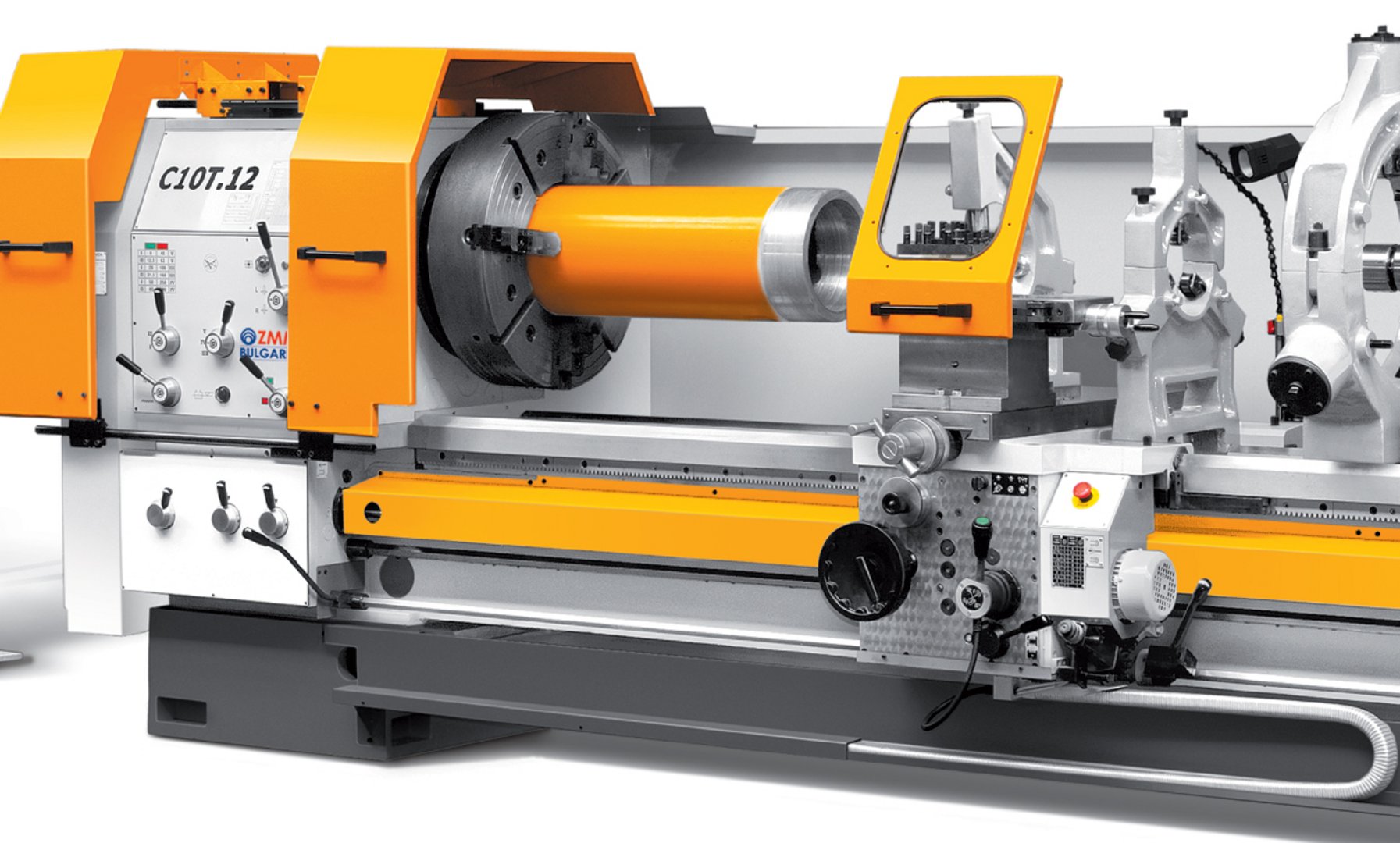

2 Stk. 3-Backenfutter Bison 3295 Dm. 500 mm and beiden Seiten der Spindel

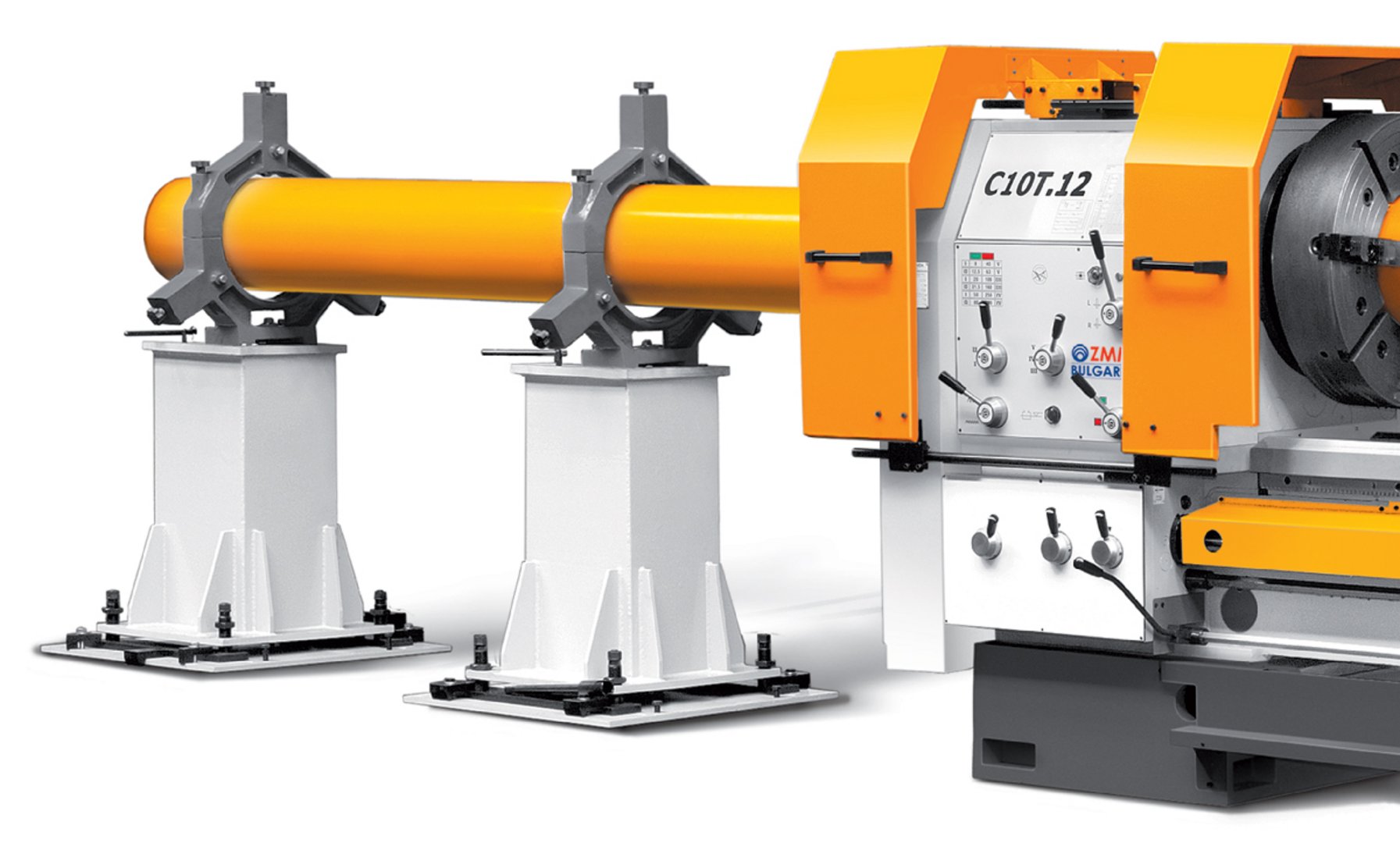

2 Stk. Lynetten auf Stehern Dm. 120 - 320 mm mit Rollen
Eilgänge (4)
Längsanschlag für eine Position
Kegeldrehvorrichtung
Kühlmitteleinrichtung
Hintere Spänespritzwand über die gesamte Länge
Leit- und Zugspindelabdeckung
Schutz für das Drehfutter
Werkzeughalterschutz
Nivellierbolzen- und Platten

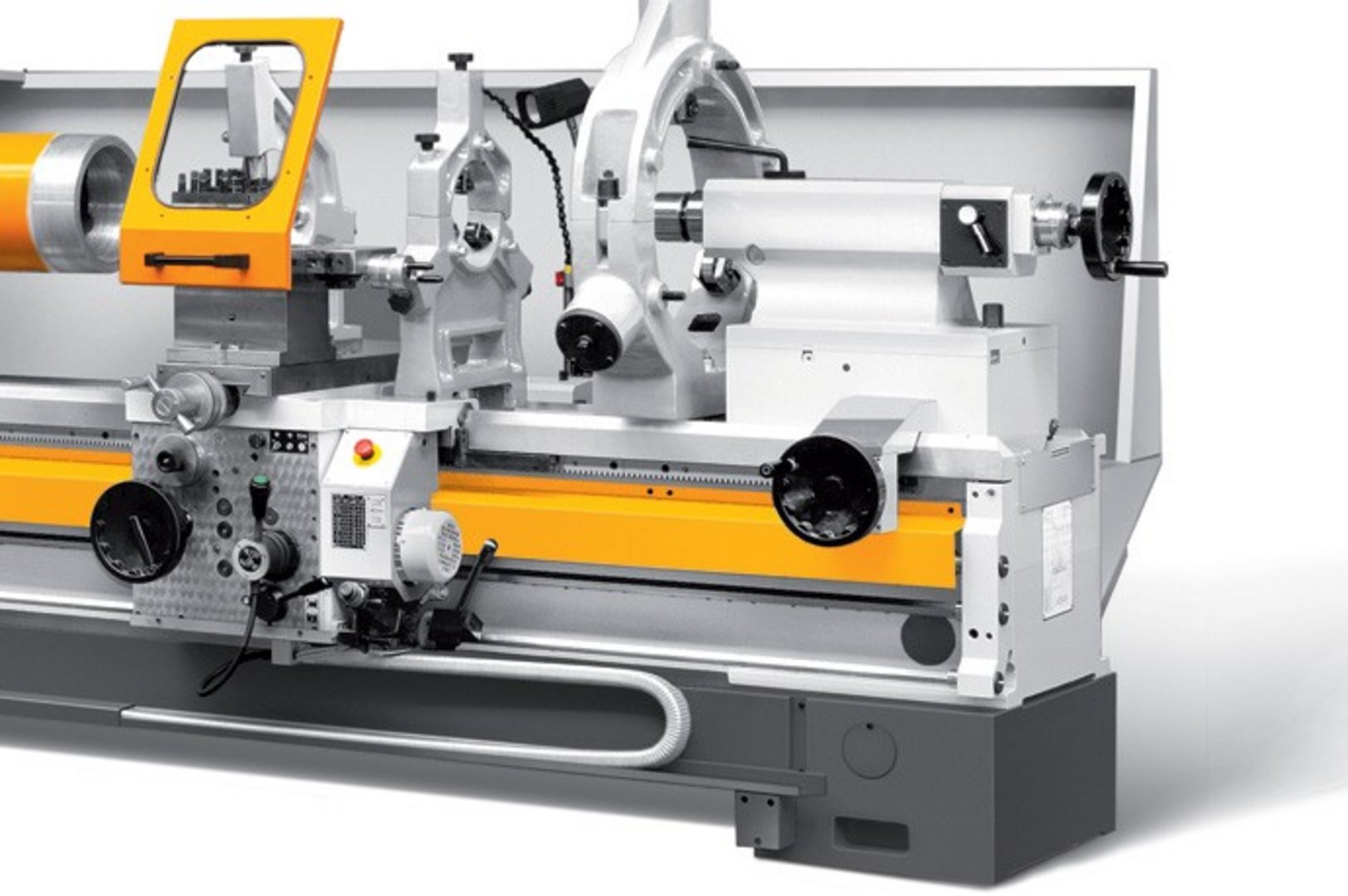

Reitstock
Reduzierhülse für die Reitstockpinole
Mechanische Bewegung des Reitstocks mit Handrad
Niederspannungs-Maschinenleuchte
Betriebsanleitung
Ausrüstung gemäß „CE“
Weitere Modelle mit Spindelbohrung von 155 bis 358 mm, Spitzenweite von 1000 bis 6000 mm sowie mit Drehdurchmesser von 730 bis 1020 mm auf Anfrage.
Weitere Informationen
Prospekte
Produktvideo

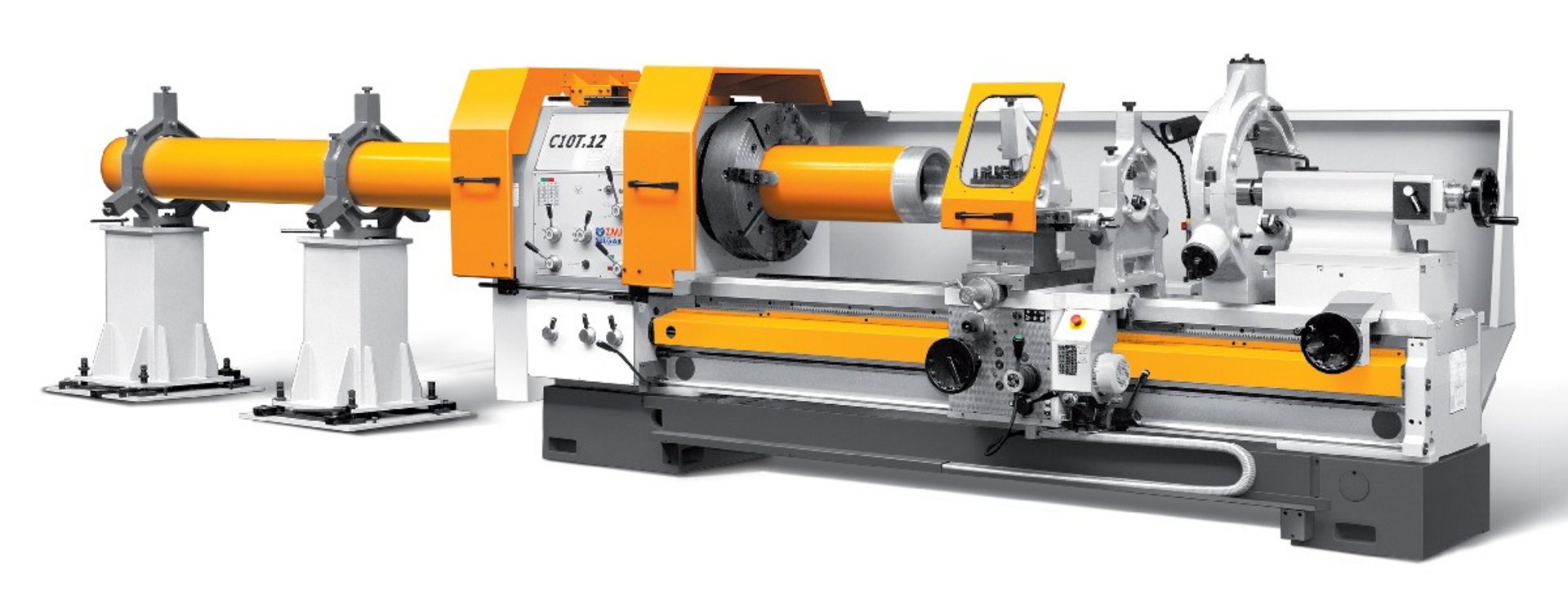

Hohlspindeldrehmaschine C 10 T.12
