Allgemeine Leistungsdaten
| Drehdurchmesser über Bett | 730 mm |
| Spitzenweite | 2000 mm |
| Spitzenhöhe | 365 mm |
| Spindelbohrung | 155 mm |
| Drehdurchmesser über Querschlitten | 500 mm |
| Bettbreite | 400 mm |
| Spindelkegel | 160 M |
| Drehzahlstufen | 12 |
| Spindeldrehzahl | 16 - 800 1/min |
| Vorschubanzahl | 152 |
| Längsvorschub | 0.039 - 9 mm/U |
| Quervorschub | 0.02 - 4.5 mm/U |
| Gewindeanzahl | 76 |
| Gewinde metrisch Bereich | 0.5 - 90 mm |
| Gewinde Zoll Bereich | 60 - 1/3 Gänge/" |
| Gewinde Modul Bereich | 0.125 - 22.5 |
| Gewinde DP Bereich | 240 - 1 1/3 |
| Verstellbereich Querschlitten | 390 mm |
| Verstellbereich Oberschlitten | 130 mm |
| Reitstock Pinolendurchmesser | 90 mm |
| Reitstock Aufnahme | 5 MK |
| Reitstock Pinolenweg | 225 mm |
| Motorleistung | 11 kW |
Abmessungen und Gewicht
Beschreibung

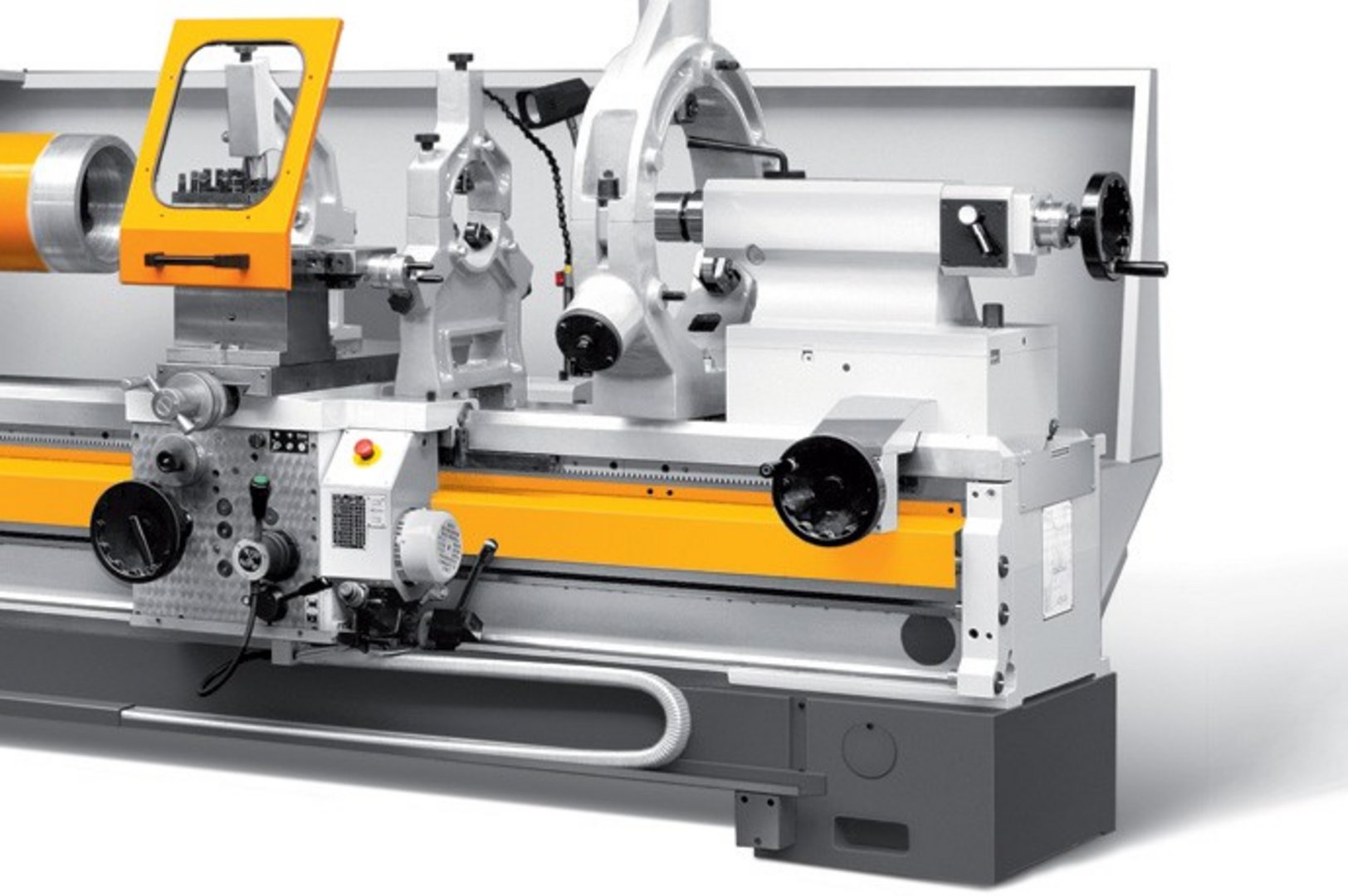

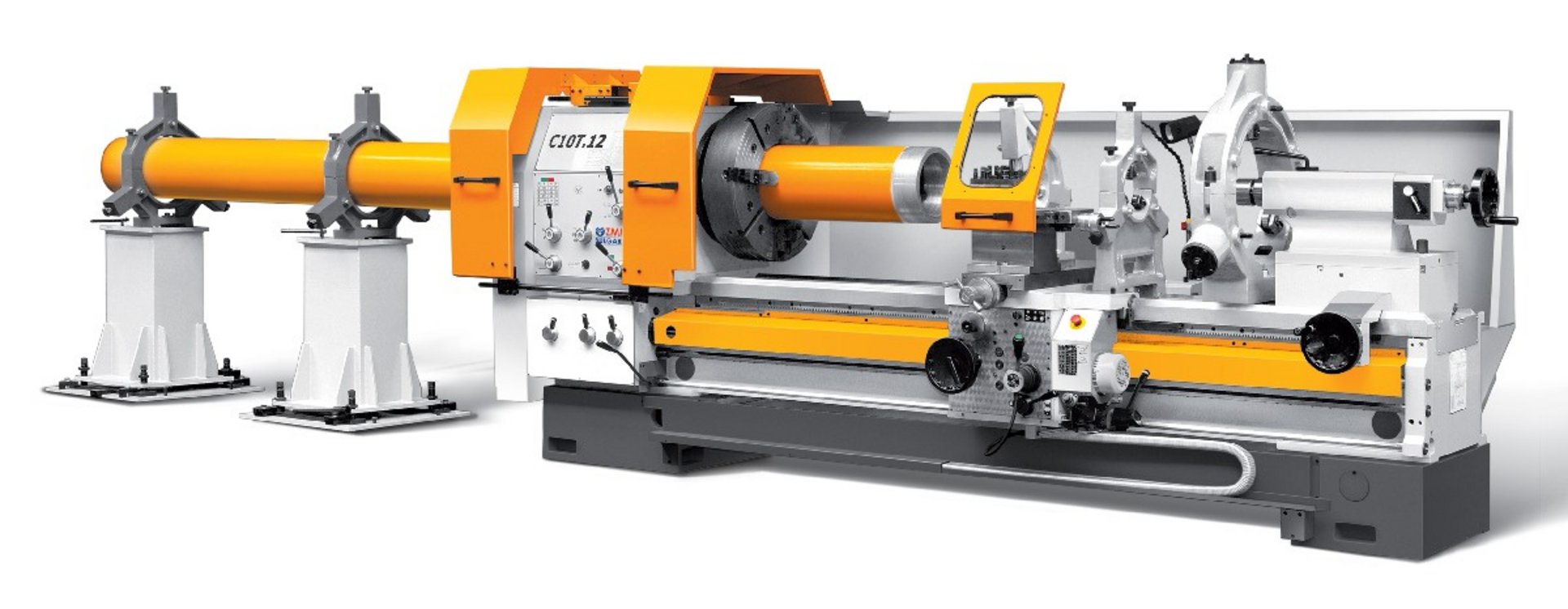

Die Hauptbestimmung dieses Drehmaschinentyps ist mit der Bearbeitung von Rohren verbunden. Dementsprechend ist dieser Maschinentyp in der Erdölindustrie weitverbreitet.
Die Rohrgewinde-Drehmaschinen besitzen grosse Fähigkeiten für Bearbeitung von Gewindeverbindungen auf zylindrischen und kegelförmigen Innen- und Aussenflächen

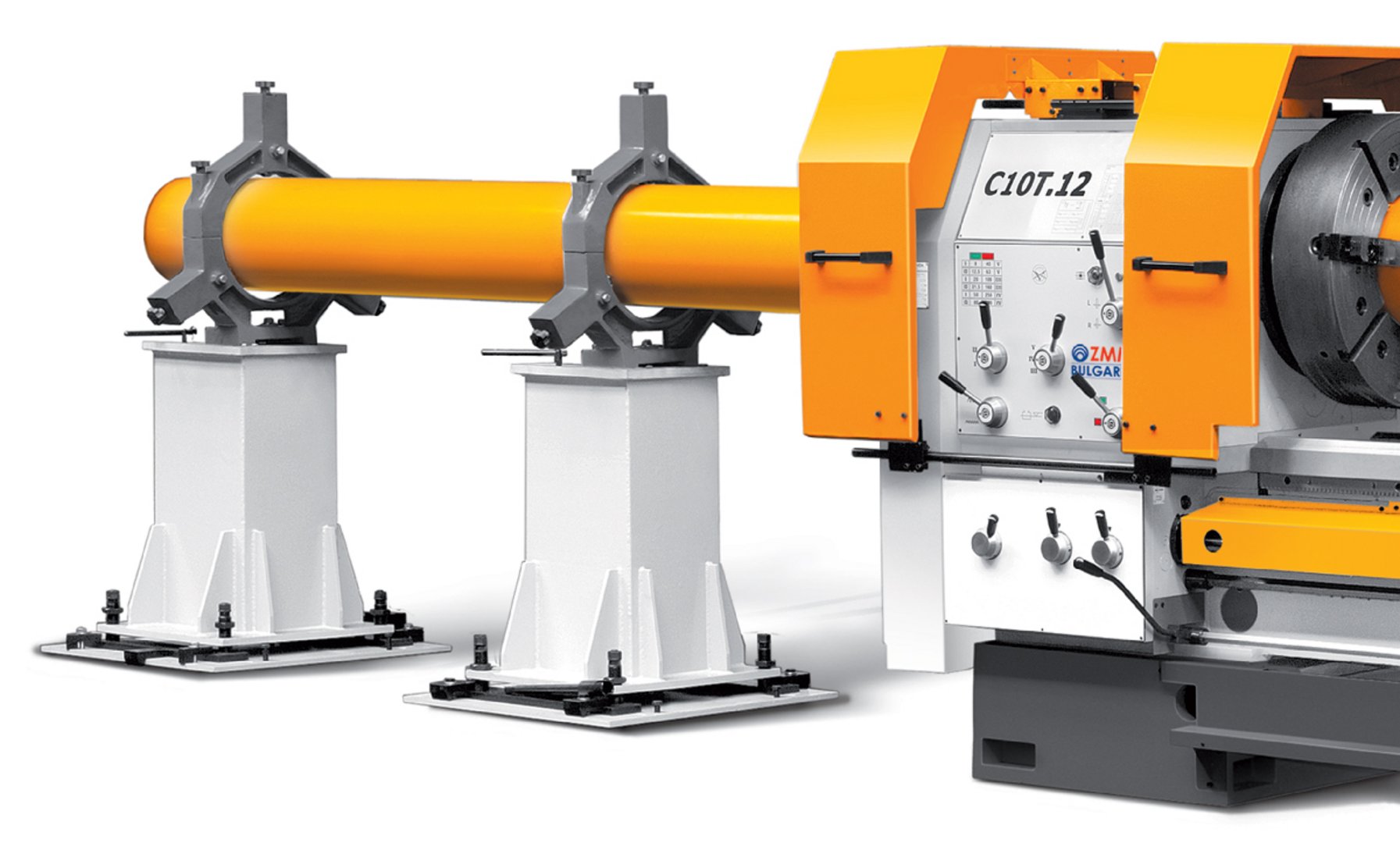

von Rohren mit grossen Durchmessern. Das Spannen der Rohre mit zwei Spannfuttern und die angebotenen Böcke ermöglichen die Bearbeitung von Rohren mit einer grossen Länge.
Geeignet sowohl zum Aufbau von Teilen und Anlagen für die Erdöl- und Übertragungsindustrie, als auch zur Wartung solcher Anlagen.
Antrieb über Schaltgetriebe
Elektrodynamische Bremse
3-Achsen Digitalanzeige Fagor
Schnellwechselstahlhalter Amestra Typ C, System wie Multifix inkl. 4 Halter (3x Rechteck, 1 Rund)

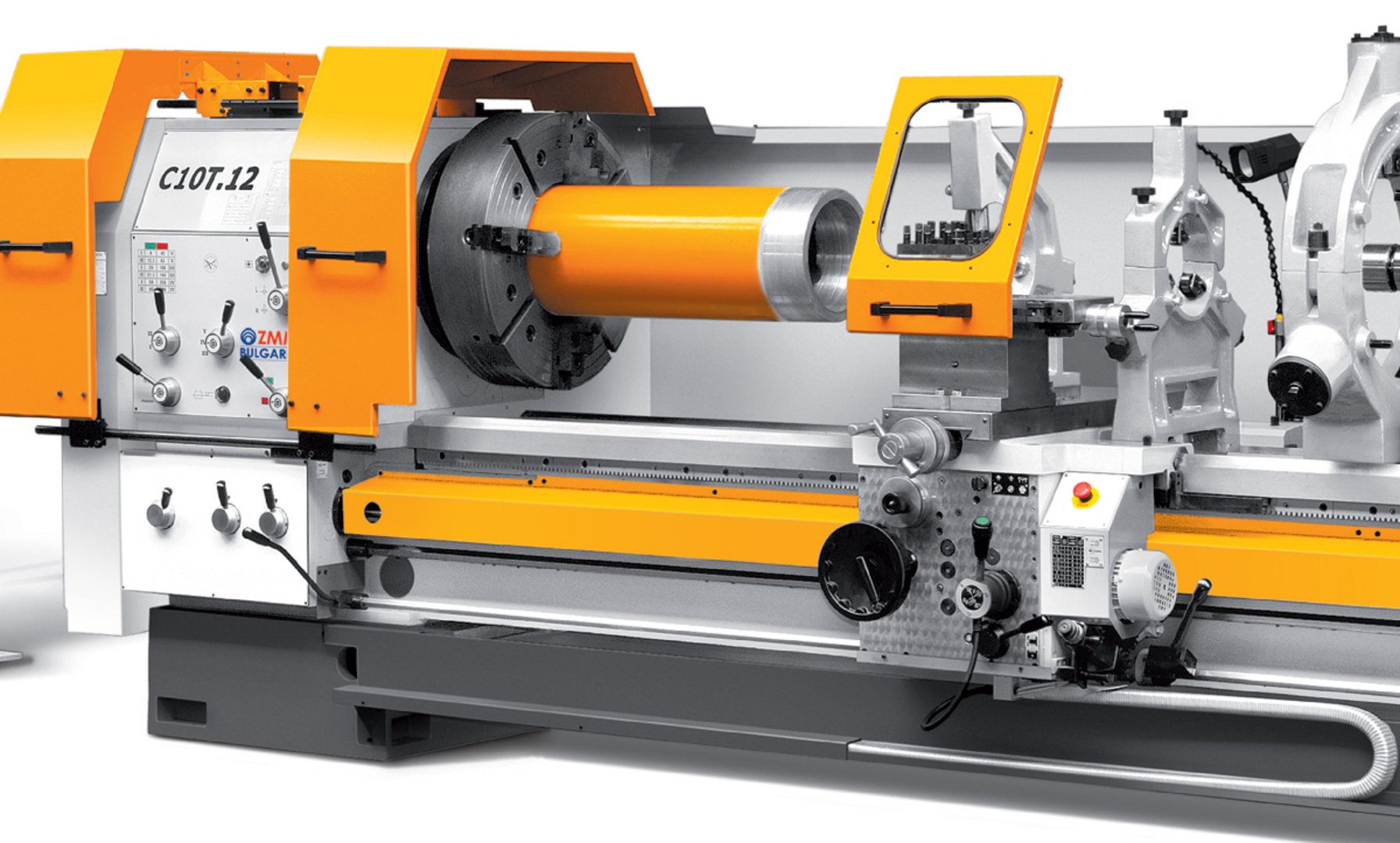

2 Stk. 3-Backenfutter Bison 3204 Dm. 500 mm and beiden Seiten der Spindel;
Spannbereich mit Außenbacken 20 -235 mm
2 Stk. Lynetten auf Stehern Dm. 15 - 200 mm mit Rollen
Eilgänge (4)
Längsanschlag für eine Position
Kegeldrehvorrichtung
Kühlmitteleinrichtung
Hintere Spänespritzwand über die gesamte Länge
Leit- und Zugspindelabdeckung
Schutz für das Drehfutter
Werkzeughalterschutz
Nivellierbolzen- und Platten
Reitstock mit Schnellklemmung
Mechanische Bewegung des Reitstocks mit Handrad
Niederspannungs-Maschinenleuchte
Betriebsanleitung
Ausrüstung gemäß „CE“
Weitere Modelle mit Spindelbohrung von 155 bis 358 mm, Spitzenweite von 1000 bis 6000 mm sowie mit Drehdurchmesser von 730 bis 1020 mm auf Anfrage.
