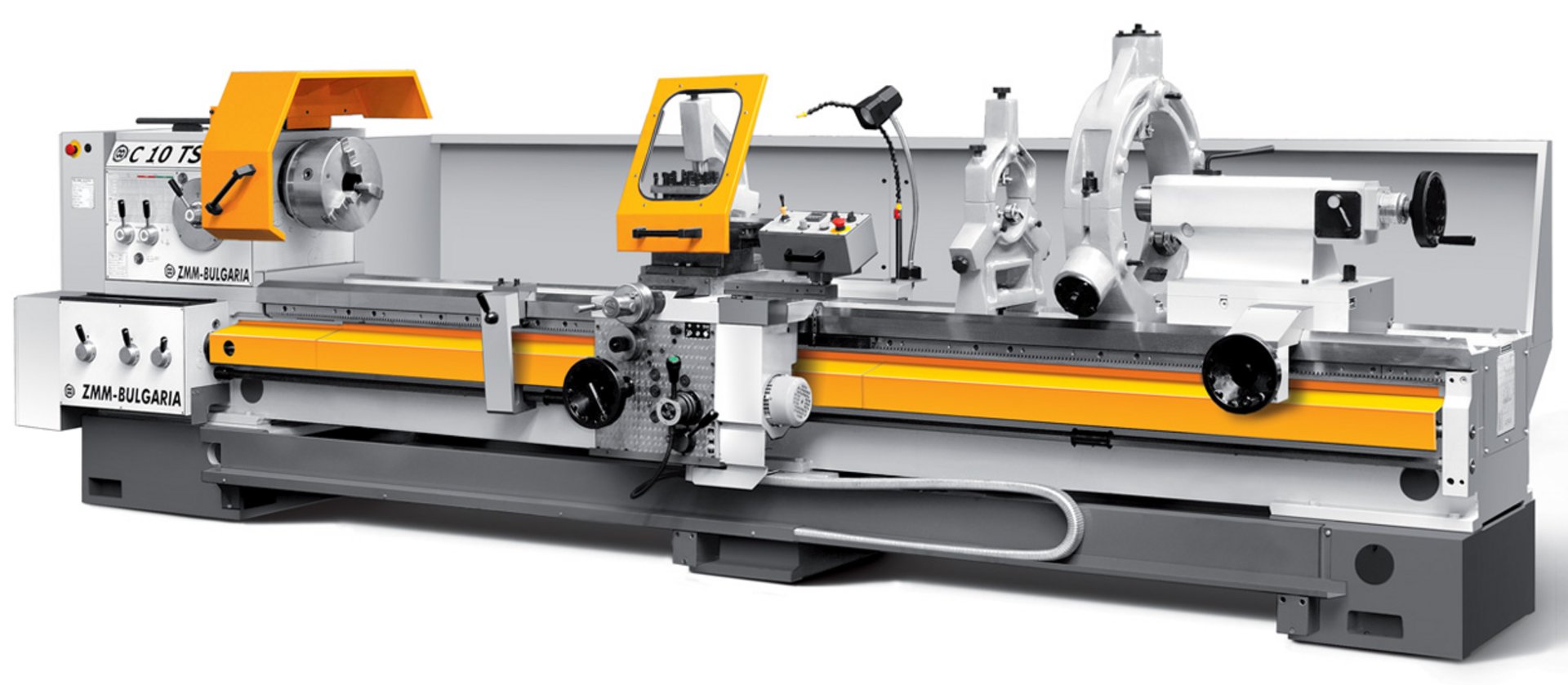

Spitzendrehmaschine ZMM C 10 TMS
| Modell | C 10 TMS |
| Marke | ZMM |
| Zustand | neu |
| Drehdurchmesser über Bett | 760 mm |
| Spitzenweite | 3000 mm |
| Ursprungsland | Bulgarien |
Allgemeine Leistungsdaten
| Drehdurchmesser über Bett | 760 mm |
| Spitzenweite | 3000 mm |
| Spitzenhöhe | 380 mm |
| Spindelbohrung | 132 mm |
| Drehdurchmesser über Querschlitten | 520 mm |
| Bettbreite | 560 mm |
| Spindelaufnahme / DIN55027 | 11 |
| Spindelkegel | 140 M |
| Spindeldrehzahl stufenlos in Schaltstufen | 3 |
| Spindeldrehzahl stufenlos | 7 - 42; 28 - 170; 165 - 1.015 U/Min |
| Vorschubanzahl | 150 |
| Längsvorschub | 0.039 - 18 mm/U |
| Quervorschub | 0.02 - 9 mm/U |
| Gewinde metrisch Bereich | 0.5 - 180 mm |
| Gewinde Zoll Bereich | 60 - 1/6 Gänge/" |
| Gewinde Modul Bereich | 0.125 - 45 |
| Gewinde DP Bereich | Array |
| Verstellbereich Querschlitten | 410 mm |
| Verstellbereich Oberschlitten | 150 mm |
| Reitstock Pinolendurchmesser | 105 mm |
| Reitstock Aufnahme | 6 MK |
| Reitstock Pinolenweg | 225 mm |
| Motorleistung | 15 kW |
Abmessungen und Gewicht
| Gewicht | 4470 kg |
Beschreibung
Antrieb über variables Getriebe (3 Stufen)
3-Achsen Digitalanzeige FAGOR mit CSS (konstante Schnittgeschwindigkeit)
Schnellwechselstahlhalter Amestra, System wie Multifix inkl. 4 Halter (3x Rechteck, 1 Rund)
3-Backenfutter Bison 3295/DIN6350 400 mm
Fixer Körner
Hauptmotor mit Frequenzumformer
Eilgänge (4)
Fußbremse
Längsanschlag für eine Position
Kühlmitteleinrichtung
Hintere Spänespritzwand über die gesamte Länge
Leit- und Zugspindelabdeckung
Schutz für das Drehfutter
Werkzeughalterschutz
Nivellierbolzen- und Platten
Reitstock mit Schnellklemmung
Reduzierhülse für die Reitstockpinole
mechanische Bewegung des Reitstocks
Niederspannungs-Maschinenleuchte
Betriebsanleitung
Ausrüstung gemäß „CE“
Weitere Drehlängen:
| Drehlänge 1.500 mm | € 71 280,00 |
| Drehlänge 2.000 mm | € 74 190,00 |
| Drehlänge 4.000 mm | € 91 680,00 |
| Drehlänge 5.000 mm | € 104 390,00 |
| Drehlänge 6.000 mm | € 118 230,00 |
Weitere Informationen
Prospekte
Produktvideo
Spitzendrehmaschine C 10 TMS
Hinweise
Preise ab Standort, exkl. Mwst.
Es gelten die Allgemeinen Lieferbedingungen des Fachverbandes der Maschinen- und Stahlbauindustrie Österreichs.
Wir verkaufen ausschließlich unter Eigentumsvorbehalt, die Ware bleibt bis zur vollständigen Bezahlung unser uneingeschränktes Eigentum.
Preisänderungen und Irrtum vorbehalten.
