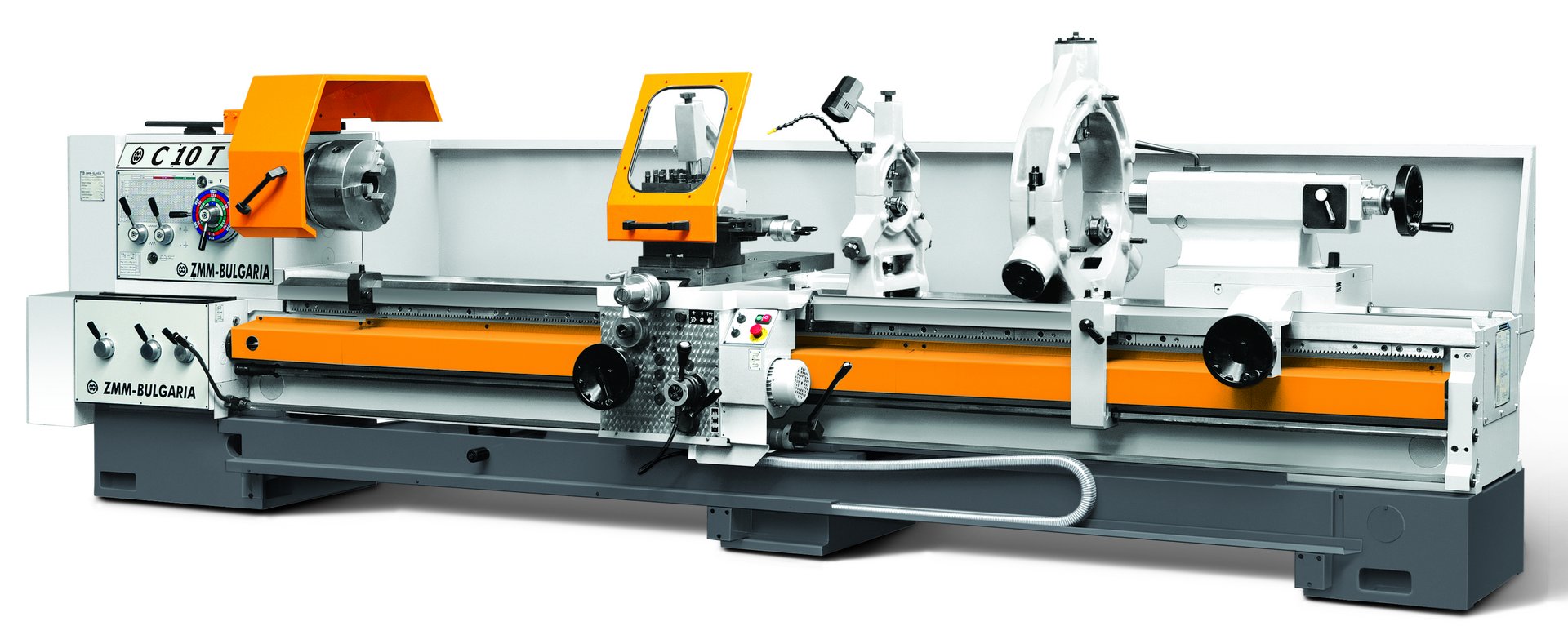

Spitzendrehmaschine ZMM C 10 TH
| Modell | C 10 TH |
| Marke | ZMM |
| Zustand | neu |
| Drehdurchmesser über Bett | 860 mm |
| Spitzenweite | 3000 mm |
| Ursprungsland | Bulgarien |
Allgemeine Leistungsdaten
| Drehdurchmesser über Bett | 860 mm |
| Spitzenweite | 3000 mm |
| Spitzenhöhe | 430 mm |
| Spindelbohrung | 132 mm |
| Drehdurchmesser über Querschlitten | 620 mm |
| Bettbreite | 560 mm |
| Spindelaufnahme / DIN55027 | 11 |
| Spindelkegel | 140 M |
| Drehzahlstufen | 17 |
| Spindeldrehzahl | 7,5 - 1015 1/min |
| Vorschubanzahl | 150 |
| Längsvorschub | 0.039 - 18 mm/U |
| Quervorschub | 0.02 - 9 mm/U |
| Gewinde metrisch Bereich | 0.5 - 180 mm |
| Gewinde Zoll Bereich | 60 - 1/6 Gänge/" |
| Gewinde Modul Bereich | 0.125 - 45 |
| Gewinde DP Bereich | 240 - 2/3 |
| Verstellbereich Querschlitten | 435 mm |
| Verstellbereich Oberschlitten | 150 mm |
| Reitstock Pinolendurchmesser | 105 mm |
| Reitstock Aufnahme | 6 MK |
| Reitstock Pinolenweg | 225 mm |
| Motorleistung | 15 kW |
Abmessungen und Gewicht
| Länge | 3470 mm |
| Breite | 1700 mm |
| Höhe | 1730 mm |
| Gewicht | 4650 kg |
Beschreibung
Antrieb über Schaltgetriebe
3-Achsen Digitalanzeige Fagor
Schnellwechselstahlhalter Amestra, System wie Multifix inkl. 4 Halter (3x Rechteck, 1 Rund)
3-Backenfutter Bison 3295/DIN6350 400 mm
Fixer Körner
Eilgänge (4)
Fußbremse
Längsanschlag für eine Position
Kühlmitteleinrichtung
Hintere Spänespritzwand über die gesamte Länge
Leit- und Zugspindelabdeckung
Schutz für das Drehfutter
Werkzeughalterschutz
Nivellierbolzen- und Platten
Reitstock mit Schnellklemmung
Reduzierhülse für die Reitstockpinole
mechanische Bewegung des Reitstocks
Niederspannungs-Maschinenleuchte
Betriebsanleitung
Ausrüstung gemäß „CE“
Weitere Drehlängen:
| Drehlänge 1.500 mm | € 65.900,- |
| Drehlänge 2.000 mm | € 68.610. |
| Drehlänge 4.000 mm | € 84.870,- |
| Drehlänge 5.000 mm | € 96.830,- |
| Drehlänge 6.000 mm | € 109.930,- |
