Allgemeine Leistungsdaten
| Schleiflänge | 460 mm |
| Abstand Spindel - Tisch | 395 mm |
| Tisch | 460 x 200 mm |
| Magnetspannplatte | 450 x 200 mm |
| Tischgeschwindigkeit | 0 - 20 m/min |
| Quervorschub | 0 - 3000 mm/min |
| Max. Quervorschub | 220 mm |
| Automatischer Vertikalvorschub | 290 mm |
| Vertikalvorschub | 0 - 3000 mm/min |
| Vertikalvorschub inkrementell | 0.001 mm |
| Spindeldrehzahl | 1000 - 7000 1/min |
| Spindelmotor | 3 kW |
| Tischhöhe | 1060 mm |
| Max. Werkstückgewicht auf der Magnetspannplatte | 175 kg |
| Max. Werkstückgewicht am Aufspanntisch | 210 kg |
| Schleifscheibenabmessungen | Dm. 205 x 12,7 x 31,75 mm |
| Servo-Vorschubmotoren Y/Z | 1 kW |
| Servo-Vorschubmotor X | 2.4 kW |
Abmessungen und Gewicht
| Länge | 2280 mm |
| Breite | 2205 mm |
| Höhe | 2020 mm |
| Gewicht | 1500 kg |
Beschreibung
Smart i Steuerung mit 10,4“ Touchscreen auf schwenkbarem Panel, mit elektronischem kabelgebundenen Handrad
- RS232, USB I/O Anschluss
- SMART Grind Cam (dxf Transfer in C-Code)
- PC basierte Steuerung mit grafischer Dialogprogrammierung oder G-Code Programmierung
Stufenlos variable Drehzahl
Flachschleifzyklus, Kreuzschleifzyklus, Einstechschleifzyklus, Mehrfachnutenschleifzyklus, Konturschleifzyklus, Abrichtzyklus
Spindel mit 4 Schrägkugellagern (P4, Kasse 7)
Längsführungen mit doppelter V Form, mit Turcite-B Beschichtung
Alle 3 Achsen mit Präzisionskugelumlaufspindeln (Klasse C2) und AC Servomotoren
Volleinhausung mit Beleuchtung
Elektro-Magnetspannplatte
Kühlmitteleinrichtung mit aut. Papierfilter und Magnetabscheider
automatische Abziehvorrichtung am Tisch montiert, mit automatischer Kompensation *
Schleifscheibe
Schleifscheibenflansch
Schleifscheibenauswuchtwaage
Maschine und Ausrüstung entsprechend den CE-Vorschriften
Betriebsanleitung auf DEUTSCH oder ENGLISCH
* die genaue Konfiguration der Abziehvorrichtung muss vor einer Bestellung noch abgeklärt werden
Weitere Informationen
Produktvideo

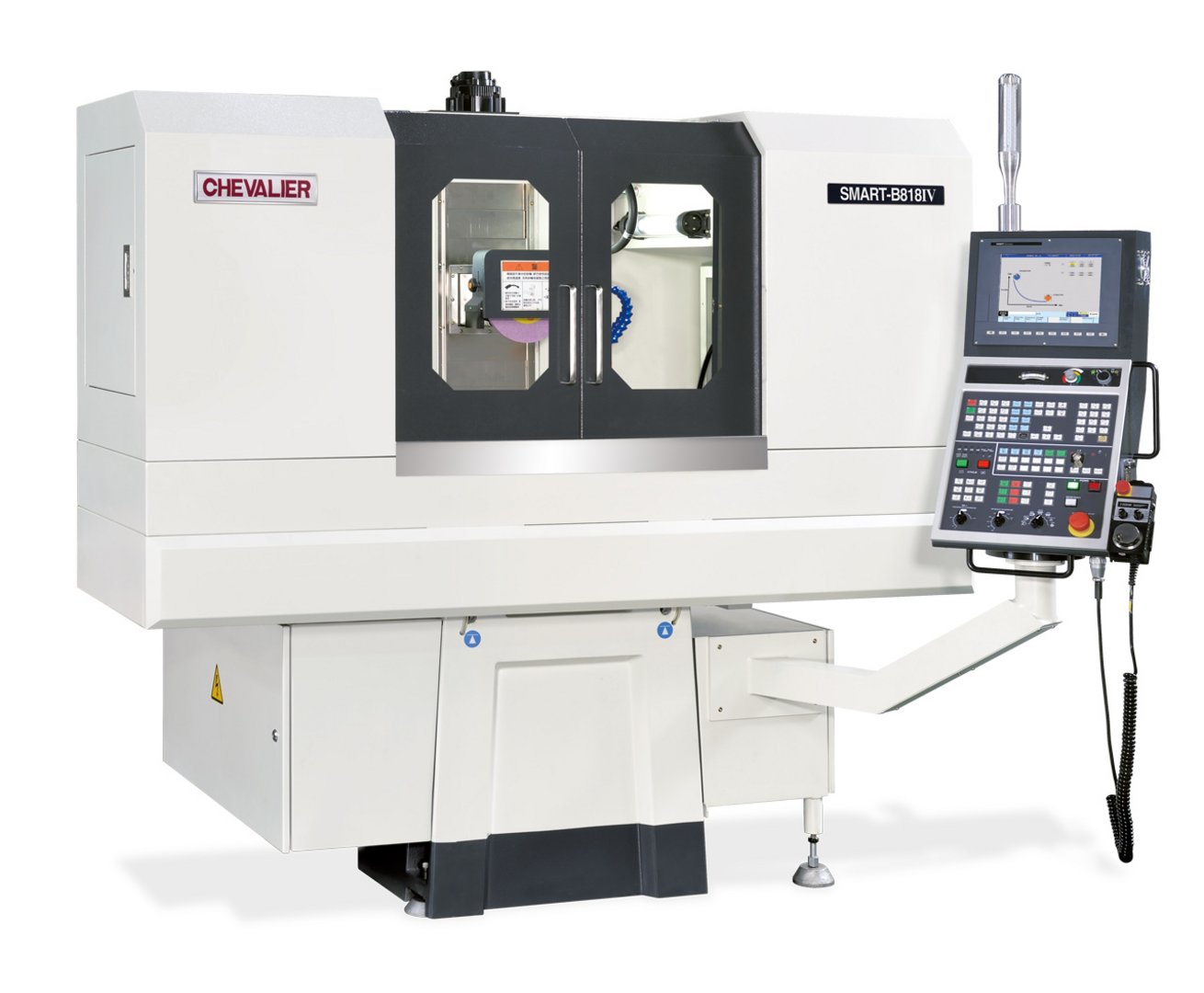

CNC Flachschleifmaschine SMART-B818IV
