Allgemeine Leistungsdaten
| Schleiflänge | 1015 mm |
| Abstand Spindel - Tisch | 600 mm |
| Tisch | 1.000 x 400 mm |
| Magnetspannplatte | 1.000 x 400 mm |
| Tischbewegung hydraulisch | 1100 mm |
| Tischgeschwindigkeit | 5 - 25 m/min |
| Quervorschub | 0 - 3000 mm/min |
| Max. Quervorschub | 450 mm |
| Automatischer Vertikalvorschub | 440 mm |
| Vertikalvorschub | 0 - 3000 mm/min |
| Vertikalvorschub inkrementell | 0.001 mm |
| Spindeldrehzahl | 500 - 1800 1/min |
| Spindelmotor | 11 kW |
| Hydraulikmotor | 2.2 kW |
| Quervorschubmotor | 1.1 kW |
| Vorschubantrieb Schleifscheibe | 1.1 kW |
| Max. Werkstückgewicht auf der Magnetspannplatte | 250 kg |
| Max. Werkstückgewicht am Aufspanntisch | 470 kg |
| Schleifscheibenabmessungen | 355 x 50 x 127 mm |
Abmessungen und Gewicht
| Länge | 4450 mm |
| Breite | 2655 mm |
| Höhe | 2080 mm |
| Gewicht | 4200 kg |
Beschreibung
Smart i Steuerung mit 10,4“ Touchscreen auf schwenkbarem Panel, mit elektronischem kabelgebundenen Handrad
- RS232, USB I/O Anschluss
- SMART Grind Cam (dxf Transfer in C-Code)
- PC basierte Steuerung mit grafischer Dialogprogrammierung oder G-Code Programmierung
Stufenlos variable Drehzahl
Flachschleifzyklus, Kreuzschleifzyklus, Einstechschleifzyklus, Mehrfachnutenschleifzyklus, Konturschleifzyklus, Abrichtzyklus
Spindel mit 4 Schrägkugellagern (P4, Kasse 7)
Längsführungen mit doppelter V Form, mit Turcite-B Beschichtung
Quer- und Verikalvorschub mit Präzisionskugelumlaufspindeln (Klasse C2) und AC Servomotoren
Längsvorschub hydraulisch
Volleinhausung mit Beleuchtung
Elektro-Magnetspannplatte
Kühlmitteleinrichtung mit aut. Papierfilter und Magnetabscheider
automatische Abziehvorrichtung am Tisch montiert, mit automatischer Kompensation *
Schleifscheibe
Schleifscheibenflansch
Schleifscheibenauswuchtwaage
Maschine und Ausrüstung entsprechend den CE-Vorschriften
Betriebsanleitung auf DEUTSCH oder ENGLISCH
* die genaue Konfiguration der Abziehvorrichtung muss vor einer Bestellung noch abgeklärt werden
Weitere Informationen
Produktvideo

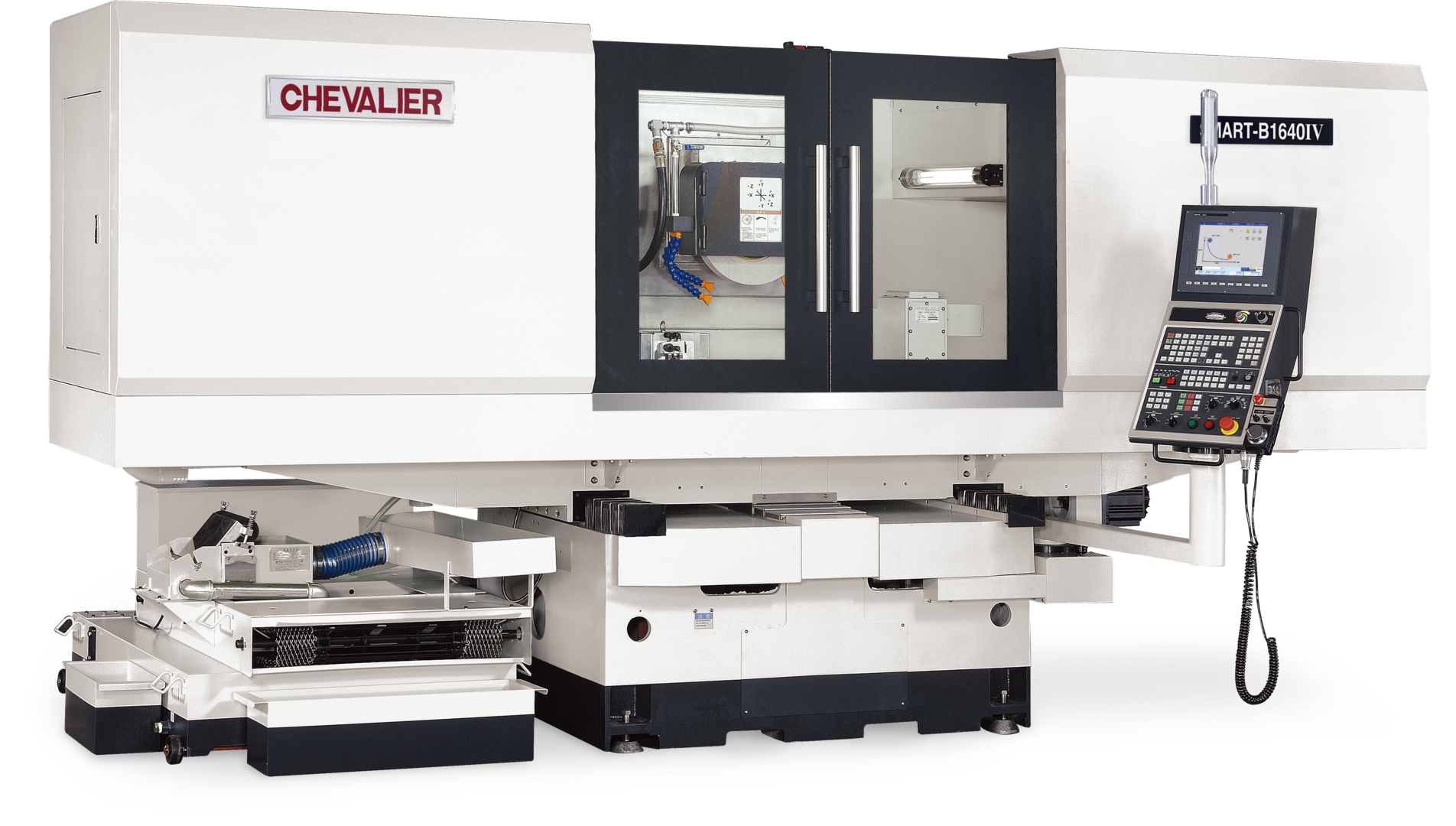

Flachschleifmaschine SMART-H1640IV
