Allgemeine Leistungsdaten
| Schleiflänge | 2100 mm |
| Abstand Spindel - Tisch | 850 mm |
| Tisch | 2000 x 600 mm |
| Magnetspannplatte | 2x 1000 x 600 mm |
| Tischgeschwindigkeit | 0 - 20 m/min |
| Quervorschub | 0 - 5000 mm/min |
| Max. Quervorschub | 685 mm |
| Vertikalvorschub | 0 - 2000 mm/min |
| Vertikalvorschub inkrementell | 0.001 mm |
| Max. Vertikalvorschub | 675 mm |
| Spindeldrehzahl | 500 - 2200 1/min |
| Spindelmotor | 11 kW |
| Tischhöhe | 900 mm |
| Max. Werkstückgewicht auf der Magnetspannplatte | 1240 kg |
| Max. Werkstückgewicht am Aufspanntisch | 2000 kg |
| Schleifscheibenabmessungen | 405 x 50 x 127 mm |
| Servo-Vorschubmotoren Y/Z | 3,1 / 3,1 kW |
| Servo-Vorschubmotor X | 7.5 kW |
| Positioniergenauigkeit | X: 0,008, Y/Z: 0,005 mm |
| Wiederholgenauigkeit | X: 0,006, Y/Z: 0,003 mm |
Abmessungen und Gewicht
| Länge | 7710 mm |
| Breite | 3320 mm |
| Höhe | 2850 mm |
| Transportabmessungen | 6530x3200x3350 mm brutto 13.500 kg 40FR mm |
| Gewicht | 10200 kg |
Beschreibung
Smart i Steuerung mit 10,4“ Touchscreen auf schwenkbarem Panel, mit elektronischem kabelgebundenen Handrad
- RS232, USB I/O Anschluss
- SMART Grind Cam (dxf Transfer in C-Code)
- PC basierte Steuerung mit grafischer Dialogprogrammierung oder G-Code Programmierung
Stufenlos variable Drehzahl
Flachschleifzyklus, Kreuzschleifzyklus, Einstechschleifzyklus, Mehrfachnutenschleifzyklus, Konturschleifzyklus, Abrichtzyklus
Spindel mit 6 Schrägkugellagern (P4, Kasse 7)
Längsführungen mit Doppel-V-Form mit Turcite-B Beschichtung
Alle 3 Achsen mit Präzisionskugelumlaufspindeln (Klasse C2) und AC Servomotoren
Volleinhausung mit Beleuchtung
Elektro-Magnetspannplatte
Kühlmitteleinrichtung 250 lt mit aut. Papierfilter und Magnetabscheider
automatische Abziehvorrichtung am Tisch montiert, mit automatischer Kompensation *
Schleifscheibe
Schleifscheibenflansch
Schleifscheibenauswuchtwaage
Maschine und Ausrüstung entsprechend den CE-Vorschriften
Betriebsanleitung auf DEUTSCH oder ENGLISCH
Genauigkeitsstandard ISO 1986-1
* die genaue Konfiguration der Abziehvorrichtung muss vor einer Bestellung noch abgeklärt werden
Weitere Informationen
Produktvideo

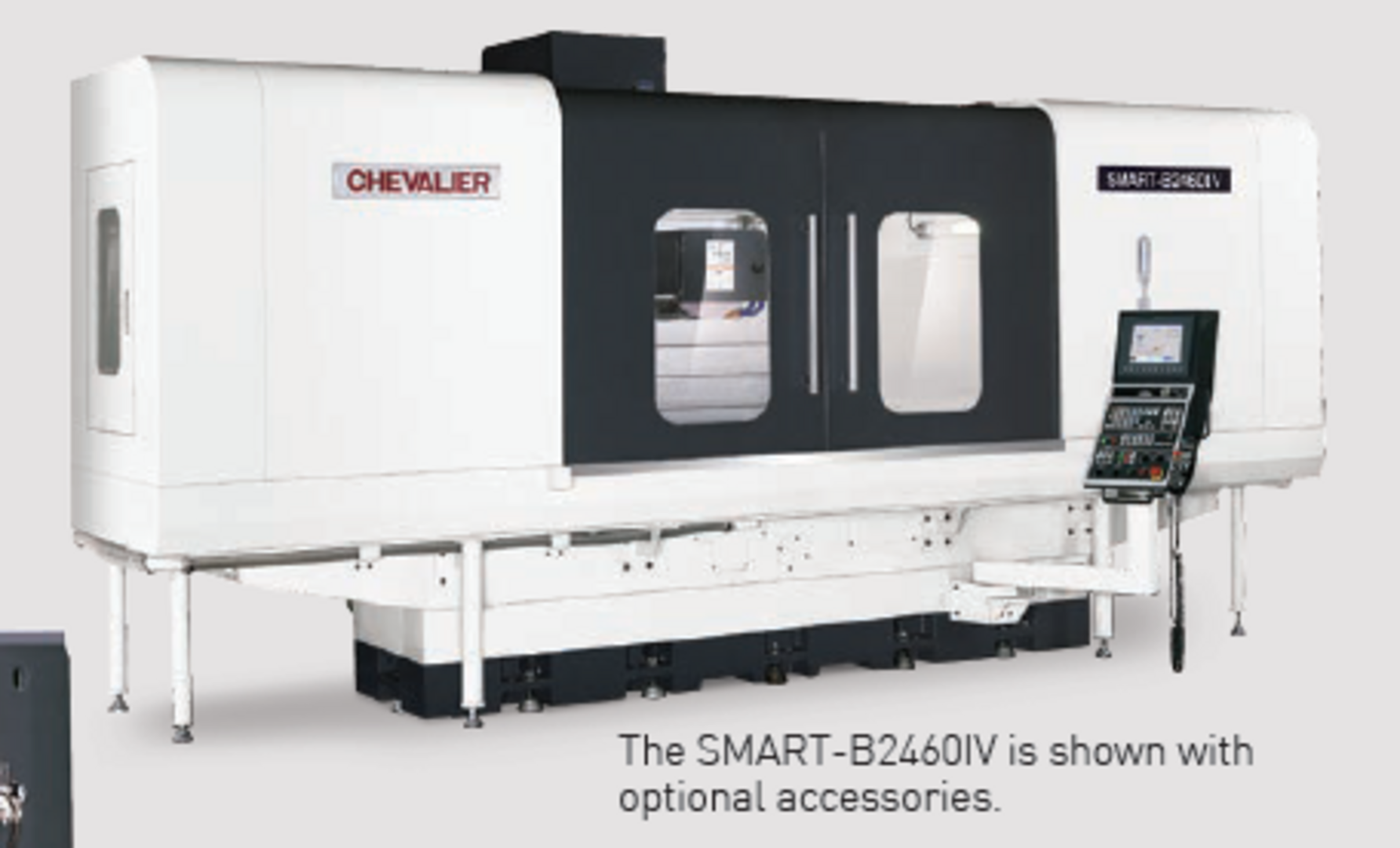

Flachschleifmaschine SMART-B2480IV
