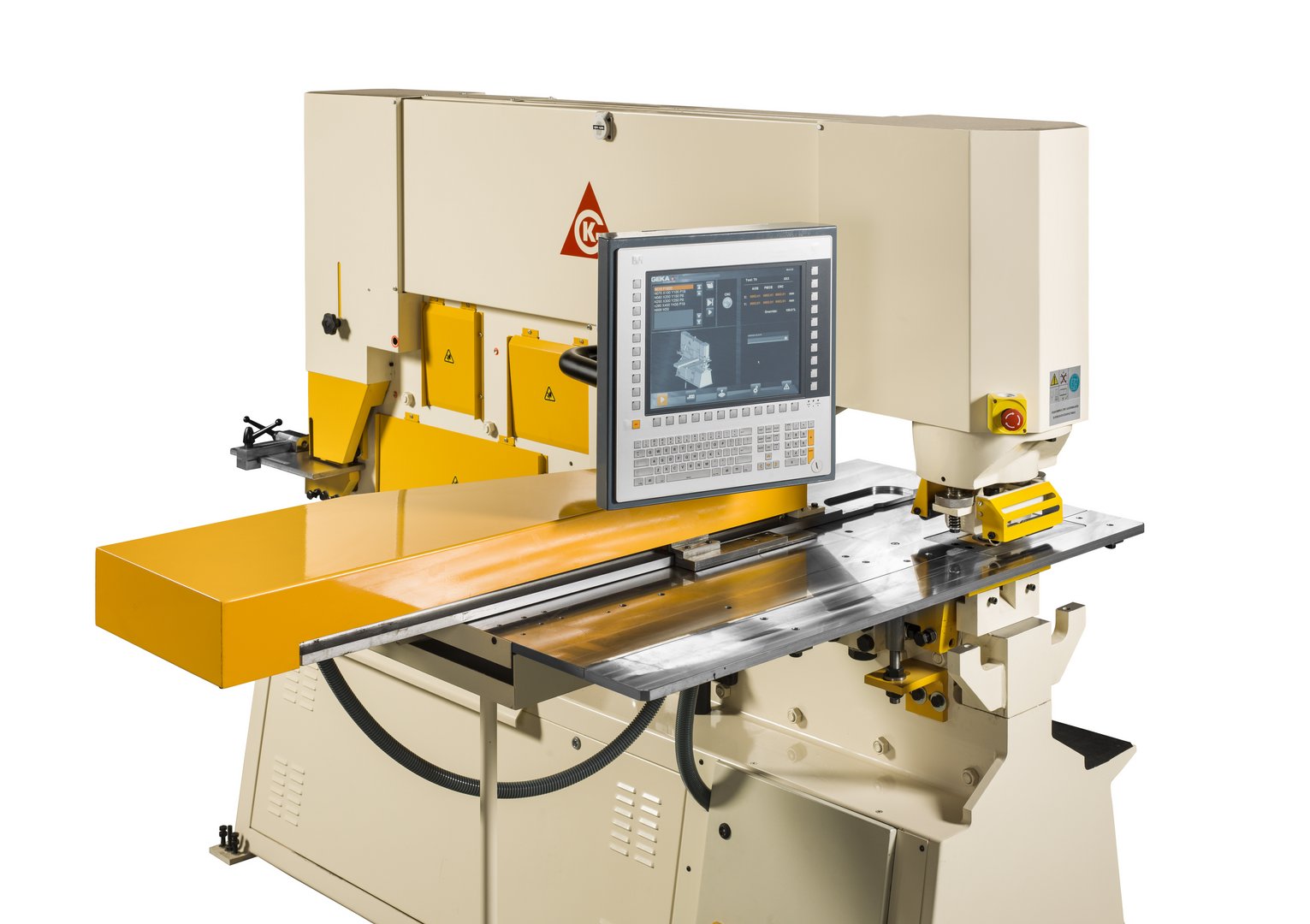

CNC Positioniersystem GEKA Semipaxy 1000x400 mm B&R 15"

Der Semipaxy Tisch ist eine CNC Positioniereinheit die mit jeder GEKA Stanzmaschine bestellt werden kann, die eine Ausladung von mindestens 500 mm hat.

Der Anbau besteht aus:

• Montageplatte
• Tisch mit “X” und “Y” Axen, angetrieben durch Servomotoren
• 15” Touchscreen Steuerung “B&R Power Panel 500” auf PC Basis
• Jede Achse “X” und “Y” hat einen Servomotor mit Encoder für präzise Positionierung
• Schaltkasten

Beschreibung des Arbeitsablaufes:

• Die Position der zu stanzenden Löcher wird inkrementell oder absolut programmiert.
• Nach dem Programmstart positionieren sich die Anschläge für die erste Stanzung.
• Das zu stanzende Material muss manuell zu den Anschlägen geführt werden, danach erfolgt die Stanzung durch Betätigung des Fußpedals.
• Nachdem der Stempel wieder die obere Ausgangsposition erreicht hat, fahren die Anschläge automatisch zu der nächsten programmierten Position.

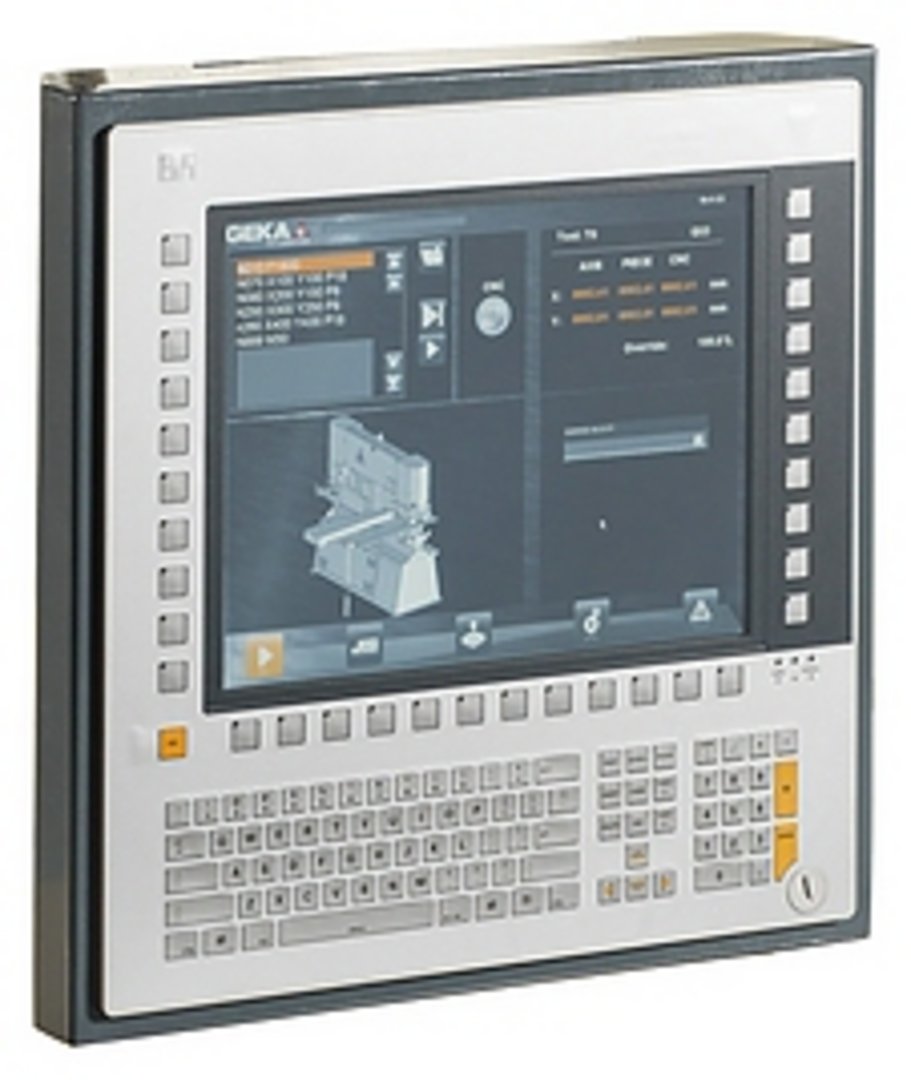

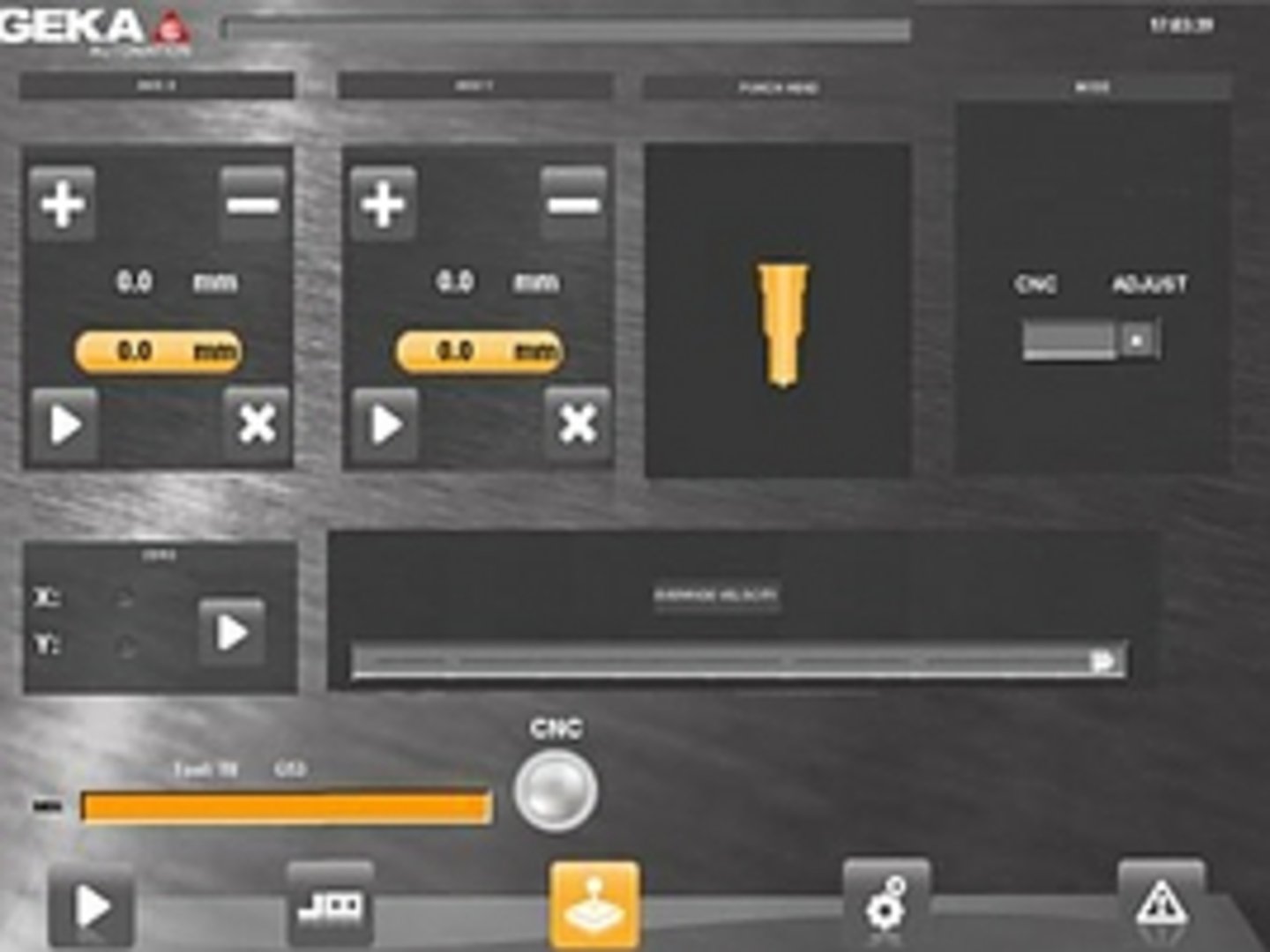

PC basierte 15” Touchscreen Steuerung B&R Power Panel 500

• B&R Power Panel 500
• integrierte Tastatur
• Windows Betriebssystem
• 15” Farbbildschirm mit WXGA Auflösung
• Compact Flash Memory.
• USB Anschluß
• Ethernet Anschluß
• Einfache, bedienerfreundliche Programmierung
• Die Programmierung erfolgt durch die von Geka entwickelte Software “Line Pro”
• Importing of dxf/dstv files
• Import von dxf/dstv Dateien
• Netzwerkfähig
• Fernwartung durch Internet

Schaltkasten

• Der Schaltkasten beinhaltet Elemente für die Achsenpositionierung und die Kontrolle der Maschine.
• Beinhaltet Allen-Bradley Guarmaster® Sicherheitsrelays
• Der Schaltkasten befindet sich im Maschinenrahmen der PUMA oder HYDRACROP Modelle. Bei nachträglichem Anbau befindet sich dieser außerhalb des Maschinenrahmens.
• Standard Anschlusswerte 400 V – 50 Hz – 3 Phasen. Andere Anschlusskonfigurationen auf Anfrage.

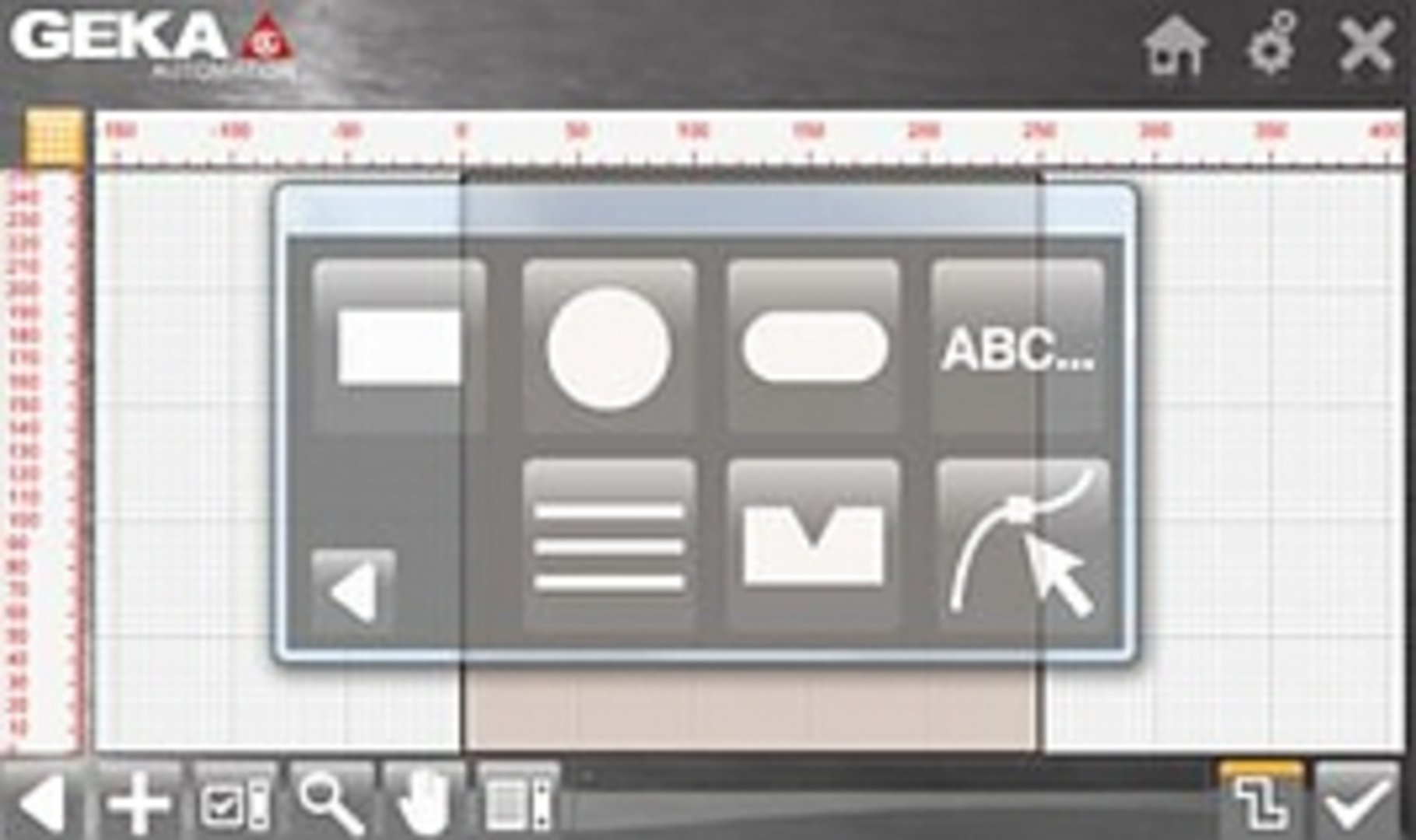

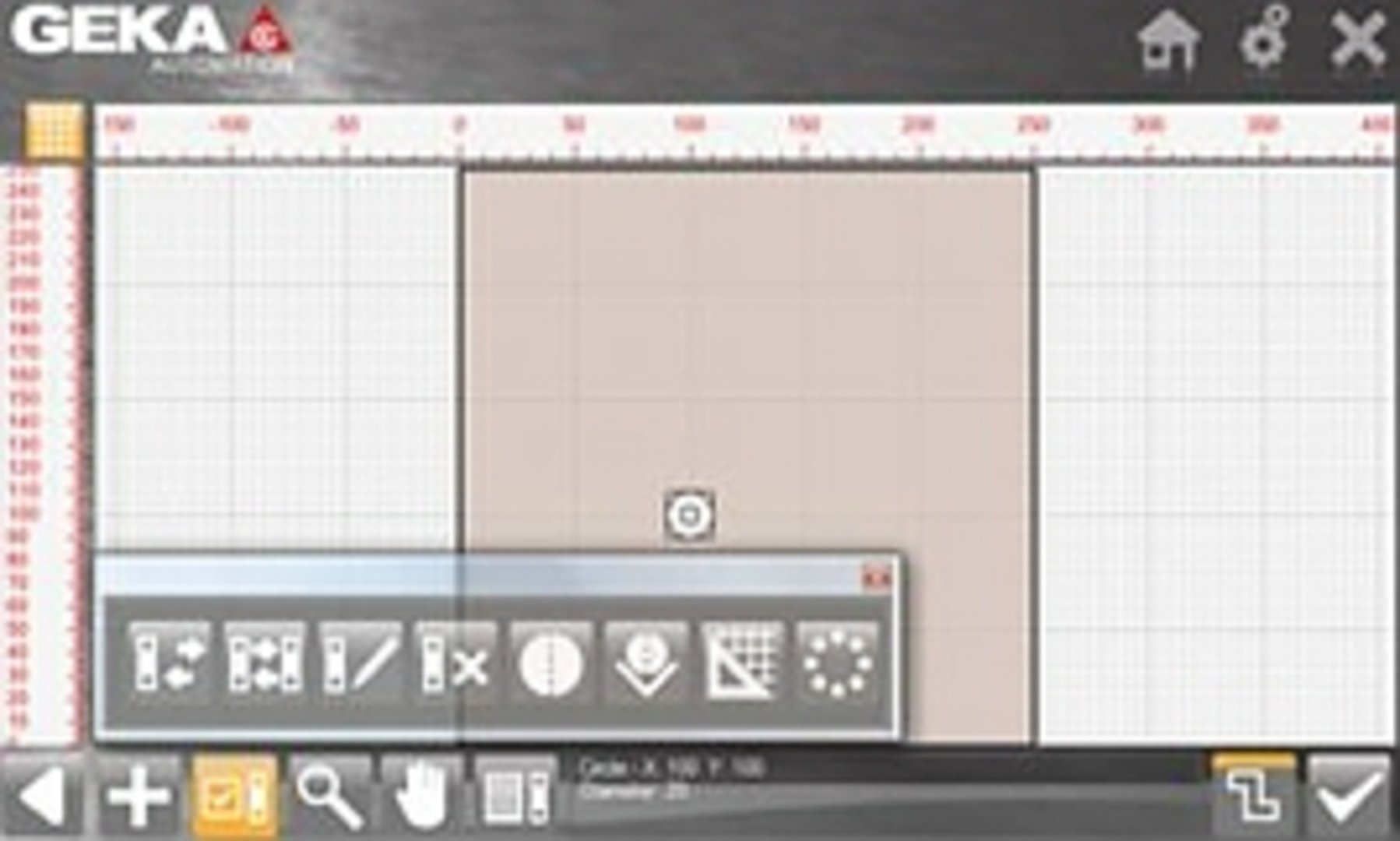

Beschreibung der Programmiersoftware “Line Pro”:

• Visuelle und sehr einfach zu programmierende Anwendung. Grafische Darstellung des zu
  programmierenden Teiles.
• Alle Prozesse vom Design bis zur Fertigung des Teiles können direkt an der Steuerung
  ausgeführt werden.
• Import von dxf and dstv Dateien
• Durch die grafische Darstellung ist es einfacher Änderungen an bereits fertig programmierten Teilen durchzuführen. Ebenso können Fehler leichter bereits vor Fertigungsbeginn erkannt und korrigiert werden.
• Line Pro kann auf einem PC installiert warden um dann die Daten per Netzwerk oder USB an die Steuerung zu übertragen.

• Andere X- und Y- Bereiche sind ebenfalls erhältlich. Bitte um Ihre Anfrage
