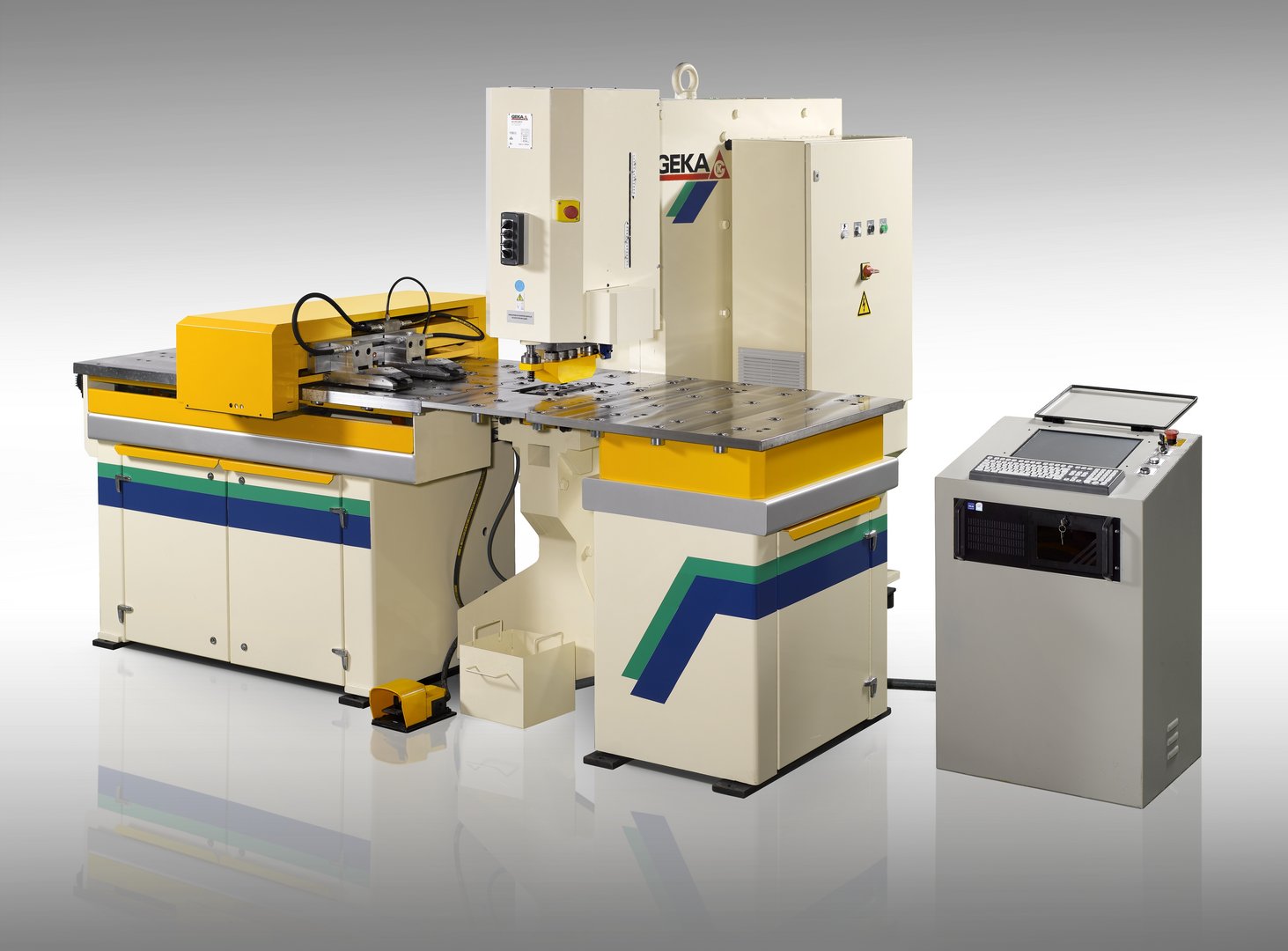

Allgemeine Leistungsdaten
| Stanzkraft | 110 to |
| Max. Durchmesser bei Blechstärke (Baustahl) | 4-30 mm |
Abmessungen und Gewicht
Beschreibung
Stanzvorrichtung mit hydraulischem Abstreifer
hydraulische Materialspannpratzen
X- und Y- Achse mit Kugelumlaufspindeln und Servomotoren
CNC Steuerung Omron
Flash memory
Touchscreen
Optionen:

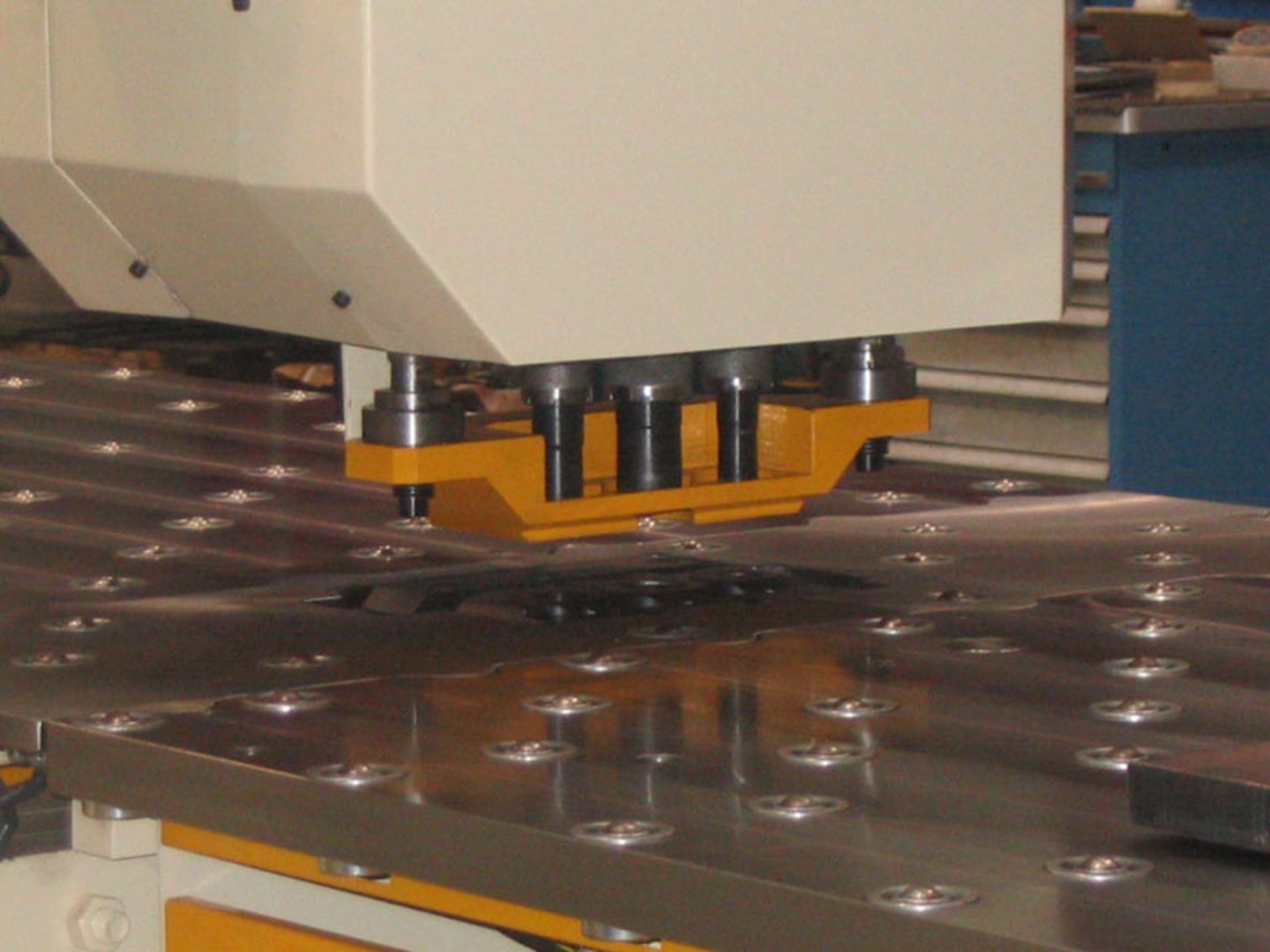

Dreifachstanzeinheit:
| 31/31/31 mm | € | 4.500,- |
Zentralstempel:
100 % der Stanzkraft
max. Dm. 31 mm
max. Blechstärke 20 mm
max. Dm./Blechstärke: 31/20 mm
Seitenstempel
75 % der Stanzkraft
max. Dm. 31 mm
max. Blechstärke 20 mm
max. Dm./Blechstärke: 31/18 mm
Dreifachstanzeinheit:
| 31/40/31 mm | EURO 5.100,-- |
Zentralstempel:
100 % der Stanzkraft
max. Dm. 40 mm
max. Blechstärke 20 mm
max. Dm./Blechstärke: 40/20 mm
Seitenstempel
60 % der Stanzkraft
max. Dm. 31 mm
max. Blechstärke 20 mm
max. Dm./Blechstärke: 31/15 mm

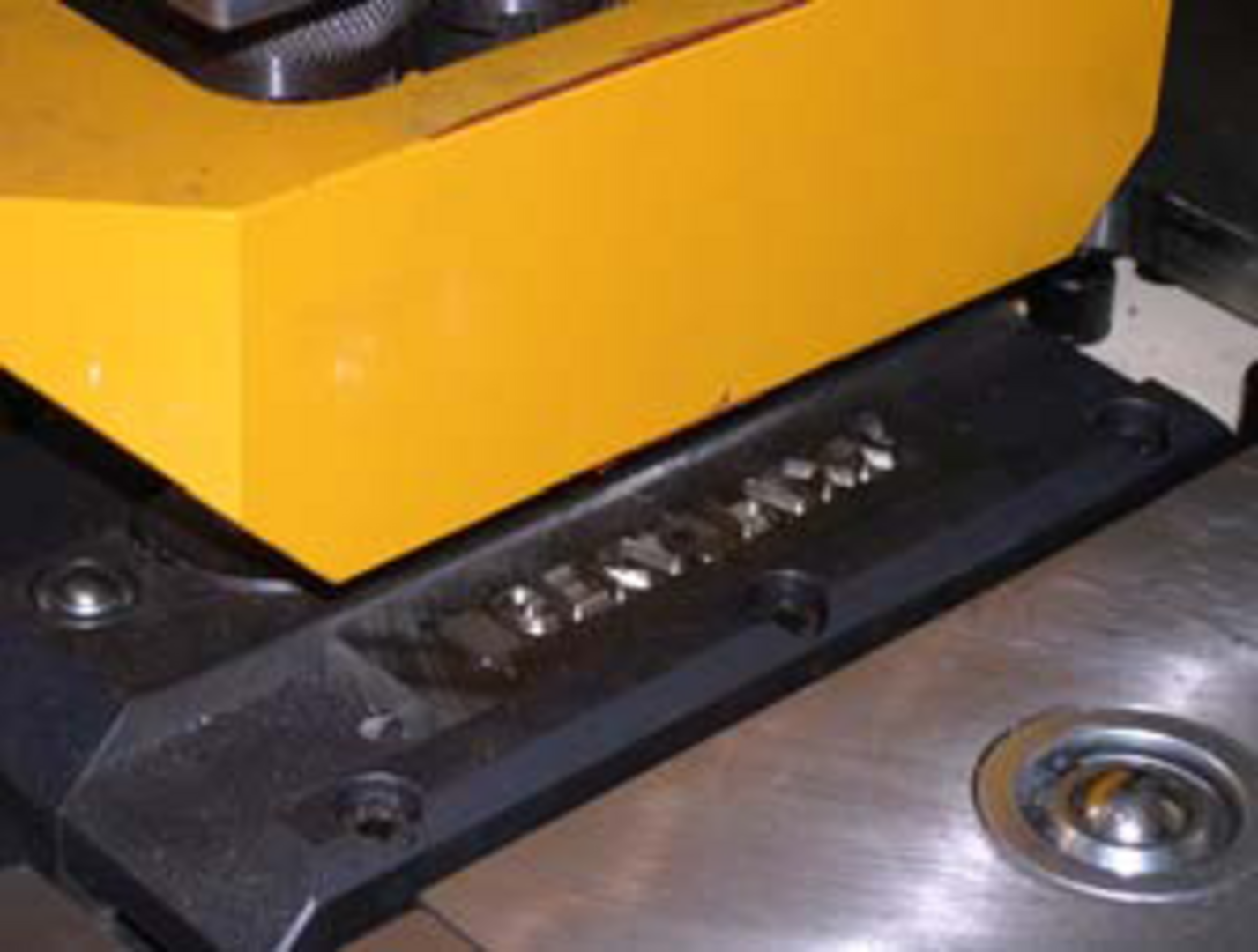

Dreifachstanzvorrichtung mit
Markierstation
Stanzkapazität wie oben
max. Blechstärke 20 mm
Markierkraft 700 kN
max. 10 Zeichen (austauschbar)
Zeichendimension 10 x 7 mm
| Modell 31/31/31 | € | 9.300,- |
| Modell 31/40/31 | € | 9.900,- |
|

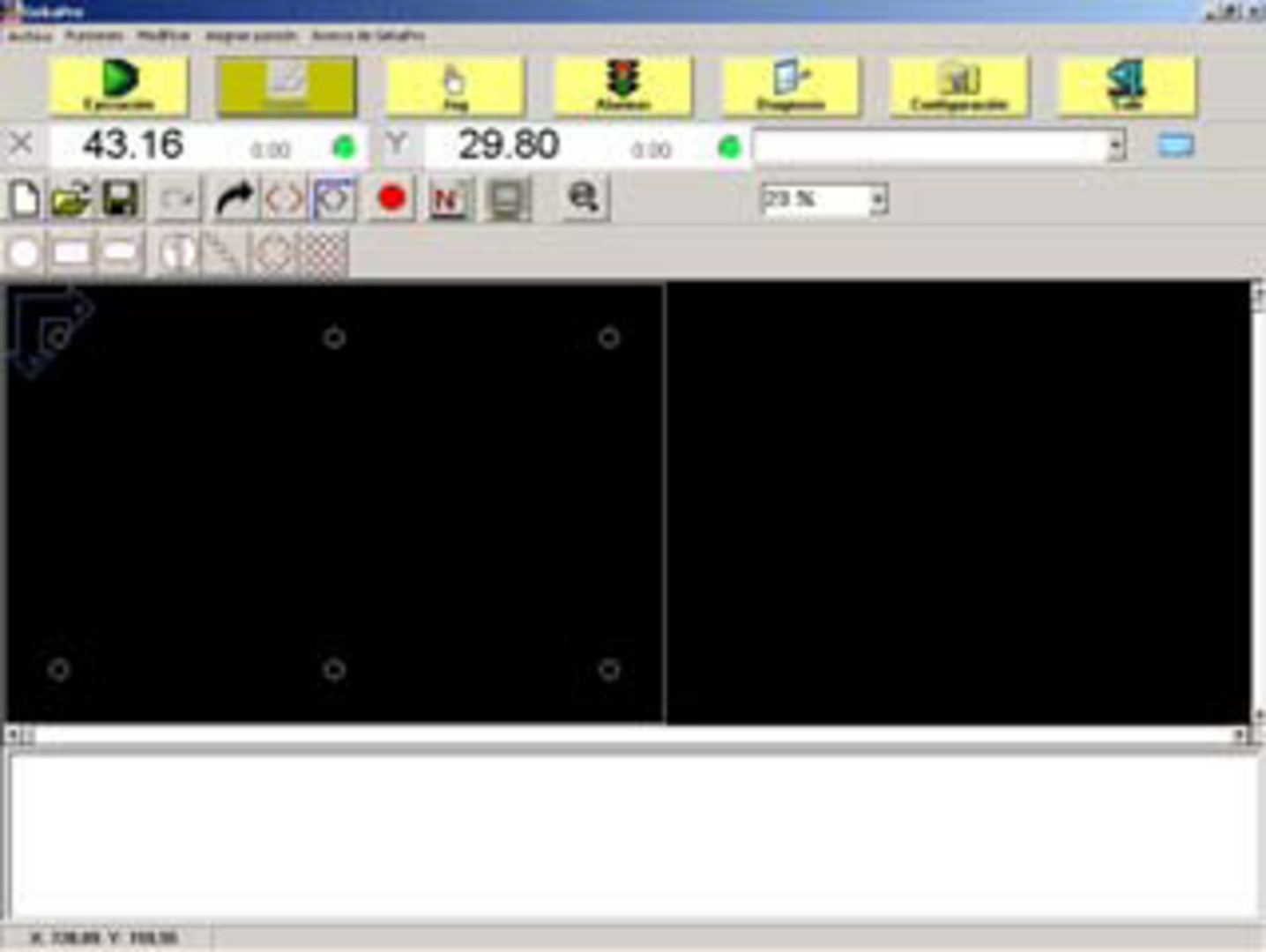

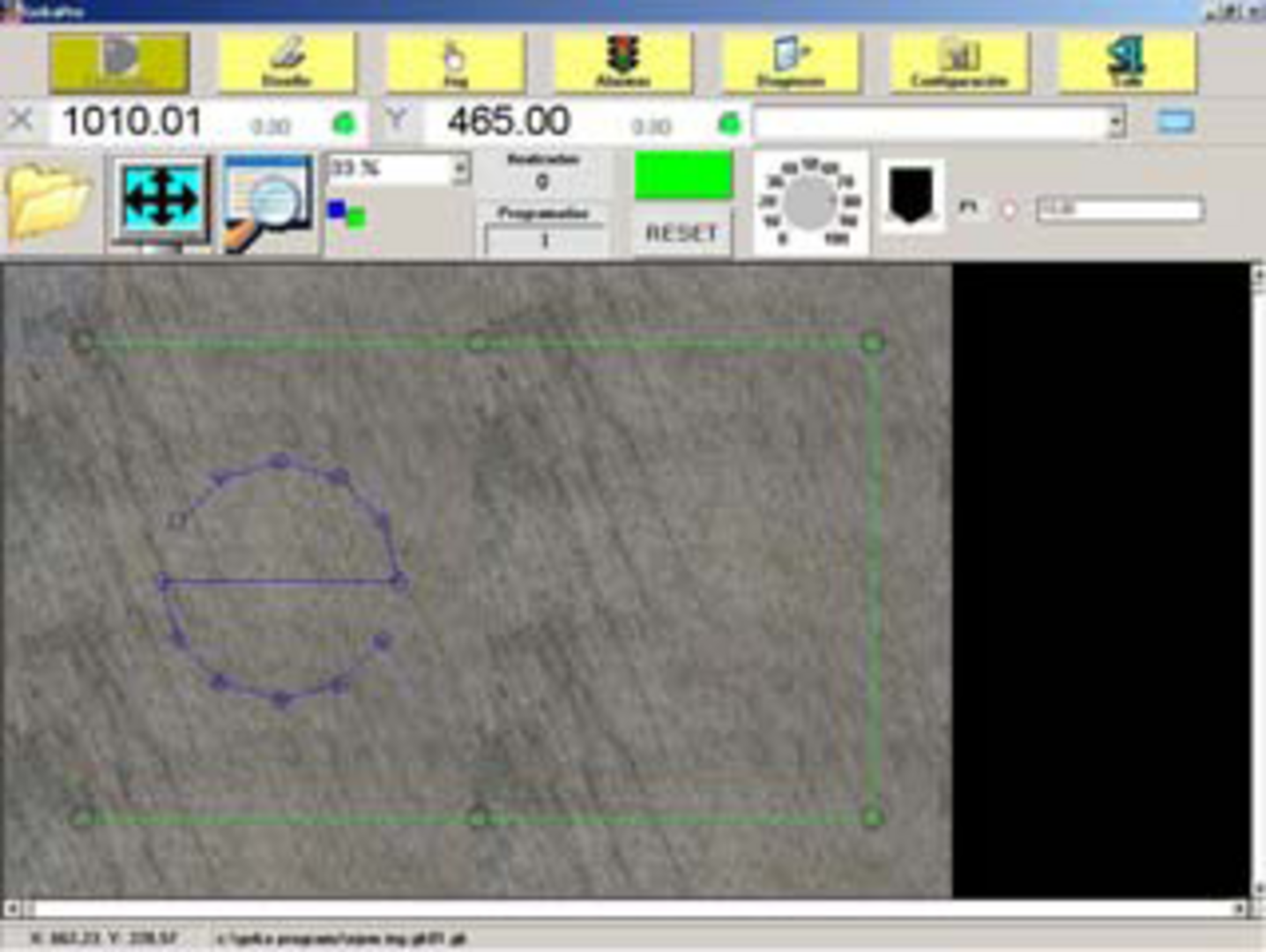

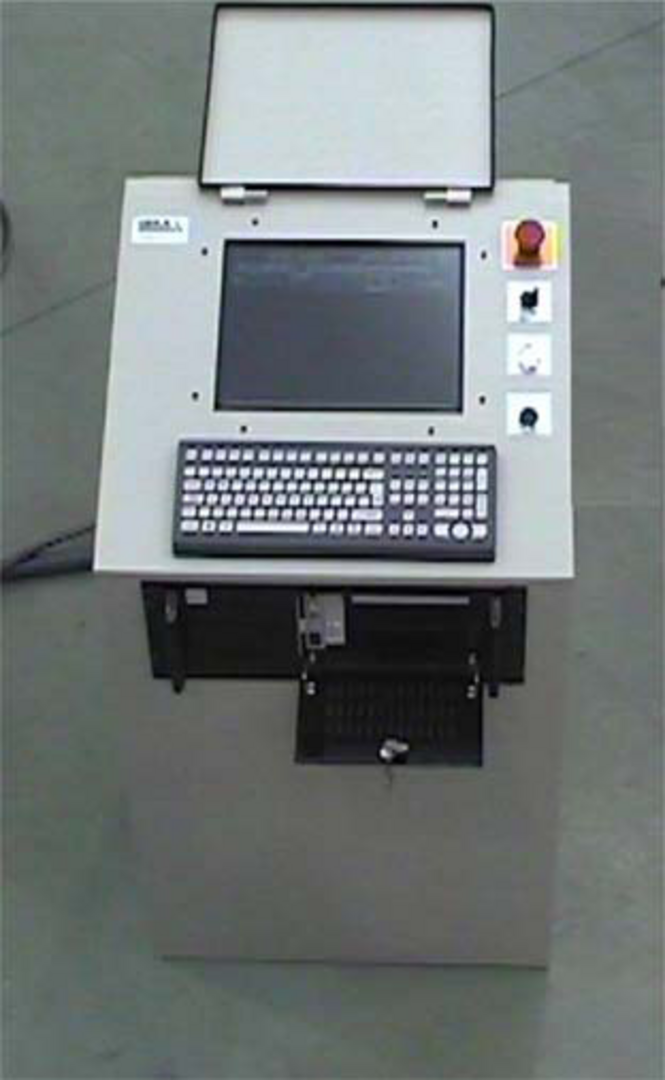

CNC Steuerung GEKAProPC |
€ | 5.300,- |
größerer Bildschirm
dxf Import
grafische Darstellung des Produktes
Bohreinheit bis. max. 40 mm auf Anfrage
Alle Blechstärkenangaben beziehen sich
auf Stahl mit 450 N/mm²
| Max. Blechlänge "X" Achse: | 1000 mm |
| Max. Blechbreite "Y" Achse: | 500 mm |
| Max. Durchmesser: | 40 mm |
| Durchmesser/Blechstärke: | 40/20 bzw. 28/28 mm |
| Max. Verfahrgeschwindigkeit pro Achse: | 24 m/min |
| Max. Verfahrgeschwindigkeit kombiniert: | 34 m/min |
| Positioniergenauigkeit: | 0,2 mm |
| Wiederholgenauigkeit: | 0,1 mm |
Weitere Informationen
Hinweise
Preise ab Standort, exkl. Mwst.
Es gelten die Allgemeinen Lieferbedingungen des Fachverbandes der Maschinen- und Stahlbauindustrie Österreichs.
Wir verkaufen ausschließlich unter Eigentumsvorbehalt, die Ware bleibt bis zur vollständigen Bezahlung unser uneingeschränktes Eigentum.
Preisänderungen und Irrtum vorbehalten.
