Allgemeine Leistungsdaten
| Arbeitsbreite | 1350 mm |
| Blechstärkenbereich - Baustahl | 0,5 - 170 mm |
| Schleifbandabmessungen | 1370 x 2200 mm |
| Absaugkapazität | 4000 m³/h |
| Anschluss für die Absaugung Dm. | 200 mm |
| Druckluftanschluß | 6 bar |
| Lärmpegel | 78 (+/-2) dB |
Abmessungen und Gewicht
| Länge | 1750 mm |
| Breite | 2100 mm |
| Höhe | 2180 mm |
| Gewicht | 2000 kg |
Beschreibung
mit 2 Arbeitsgruppen: 1 x Schleifband und 1 x Bürsteneineit oben
Maschine aus spannungsfreier Stahl-Schweißkonstruktion für stabile und steife Struktur.
Arbeitstisch mit motorischer Höhenverstellung über 4 synchronisierte Spindeln.
Unabhängige Antriebsmotoren für jede Arbeitsgruppe.
Hauben für die Absaugung im Inneren der Maschine, eine pro Station.
Touch Screen für
- Automatische Stern-Dreieckschaltung der Hauptmotoren
- Analoger Amperemeter für jede Gruppe
- Digitalanzeige für die Blechstärke mit Dezimalpunkttoleranz
- Materialdickeneinstellung (+/- 0,1 mm)
- Maschinenzustandsüberwachung mit Alarmmeldungen
VORSCHUBSYSTEM
Robuste Stahlstruktur, verschleißresistente Oberfläche.
Vakuumförderband auf Anfrage
Variabe Vorschubgeschwindigkeit über Frequenzumformer 0,6 bis 6,5 m/min.
Gummiförderband, öl- und temperaturbeständig
Automatische Förderbandzentrierung
Seitliche Führungen um das Abheben des Bandes zu vermeiden.
Gummianpressrollen vor und hinter jeder Station, öl- und temperaturbeständig
Leerlaufende Rollen am vorderen und hinteren Tisch
1 . ARBEITSGRUPPE - R
Ausbalancierte Kontaktrolle Anti-Öl und Anti-Hitze Nitrilkautschukbeschichtung
Verstellbar über Exzenterwelle für Arbeitsposition und Kompensation des Schleifbandverschleißes
Pneumatikzylinder zur automatischen Zuführung in die Arbeitsposition sowie zur Anhebung bei Notstop.
Es können Schleifbänder und/oder Scotch Brite verwendet werden.
Motorische Verstellung und elektronische Kontrolle der Kontaktwalzenhöhe.
Motor mit variabler Geschwindigkeit und automatischer Bremse im Notfall.
Pneumatisches Spannsystem für das Schleifband.
Schleifbandzentriersystem, mit elektronischer Fotozelle.
Oszilationsverstellung in Breite und Zeit.
| Positioniergenauigkeit der Kontaktwalzenverstellung | mm | +/- 0,02 |
| Positioniergeschwindigkeit der Kontaktwalzenverstellung | m/s | 10 |
| Durchmesser der Kontaktwalze | mm | 180 |
| Härte der Gummiwalze | Shore | 55 |
| Hub der Kontaktwalzenverstellung (Körnungsverstellung) auf/ab | mm | 8 |
| Schleifbandgeschwindigkeit | m/s | 3 - 18 |
| Motorleistung | kW | 11 |
2. ARBEITSGRUPPE - X
2 Reihen Vertikalbürsten, 10 im und 10 gegen den Uhrzeigersinn rotierend
Querbewegung der gesamten Gruppe (oszilierend)
Schnellwechselaufnahme für Bürsten
| Bürstendurchmesser | mm | 115 |
| Anzahl der Bürsten | Stk. | 20 |
| Oszillationshub | mm | 15 |
| Leistung Rotationsmotor | kW | 5,5 |
| Drehzahl | 1/min | 1000 |
| Leistung Oszillationsmotor | kW | 0,37 |
| Schleifbürstengeschwindigkeit | m/s | 10,0 |
ZUBEHÖR
B Gruppe - externe horizontale Trommelbürste Ø 150 mm
| mit Scotch Brite Bürste | € | 5.580,00 |
| mit Drahtbürste 0,3 mm | € | 5.900,00 |
R Gruppe - Schleifband
| Motor 15 kW | € | 1.060,00 |
| Motor mit 2 Geschwindigkeiten 9 - 11 kW | € | 1 830,00 |
| Motor mit 2 Geschwindigkeiten 12 - 15 kW | € | 2 360,00 |
X Gruppe - Topfbürsten
| Motor mit variabler Geschwindigkeit 5,5 kW 350/1100 | € | 4 190,00 |
Optionen:
| Return to Sender System (Schleifteil wird nach vorne wieder ausgegeben) | € | 1.290,00 |
| Förderband mit Vakuumsystem 300 mm breit - 4,0 kW | € | 4.780,00 |
| 2 zusätzliche PVC beschichtete Walzen an Einzugs- und Ausgabeseite | € | 2.040,00 |
| Tampico Bürstensystem zur Teilereinigung 0,55kW Ø 150 mm | € | 4.510,00 |
| Tampico Bürstensystem zur Förderbandreinigung Ø 150 mm | € | 4.030,00 |
| magnetische Förderstrecke - 2 Gruppen, 200 x 200 mm | € | 13.520,00 |
| Entmagnetisierer | € | 4.940,00 |
Die Maschine muss mit einer Absaugvorrichtung verwendet werden. Wir empfehlen eine Absaugung mit 4.000 m³/h.
Weitere Informationen
Prospekte
Produktvideo

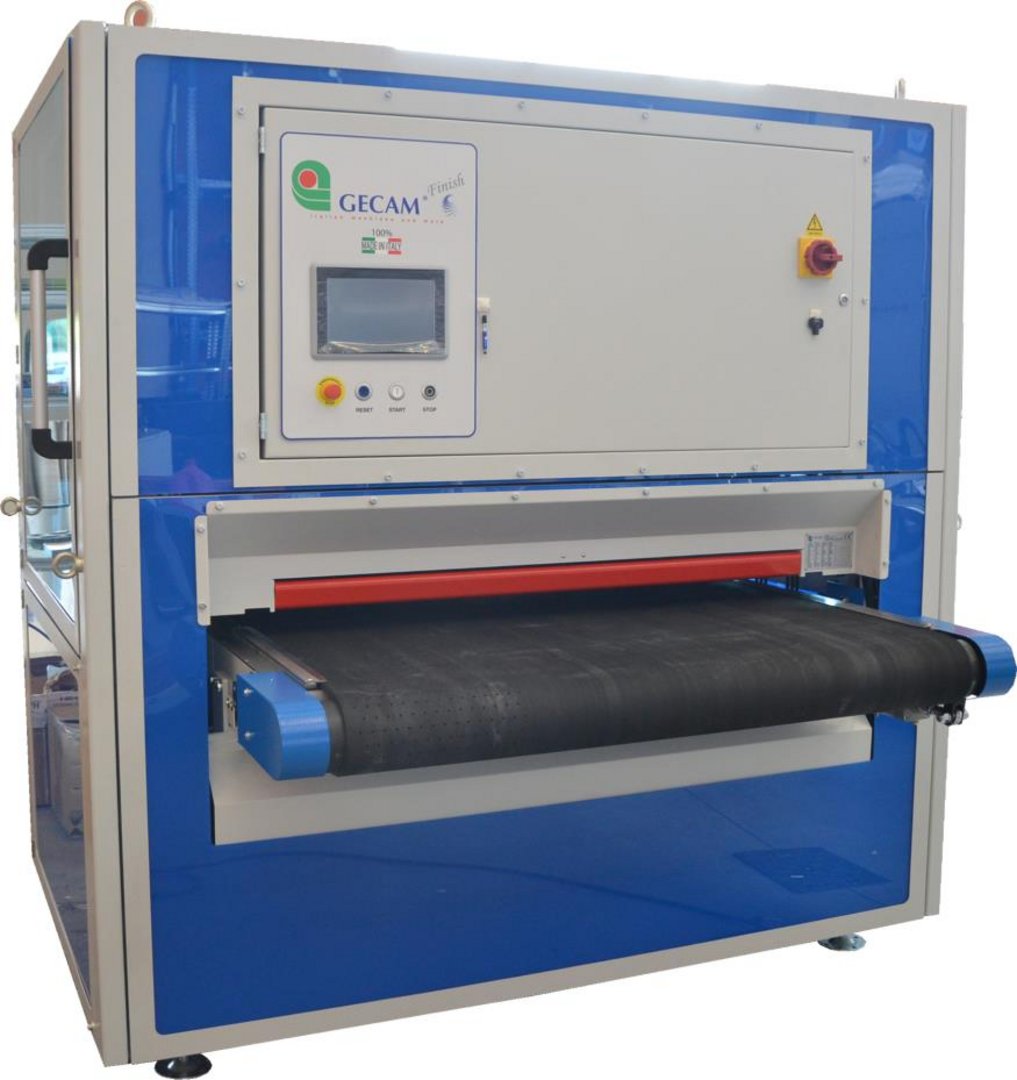

Entgrat- und Kantenverrdunungsmaschine G 135 RX
Hinweise
Preise ab Standort, exkl. Mwst.
Es gelten die Allgemeinen Lieferbedingungen des Fachverbandes der Maschinen- und Stahlbauindustrie Österreichs.
Wir verkaufen ausschließlich unter Eigentumsvorbehalt, die Ware bleibt bis zur vollständigen Bezahlung unser uneingeschränktes Eigentum.
Preisänderungen und Irrtum vorbehalten.
