Allgemeine Leistungsdaten
| X-Achse | 1000 mm |
| Y-Achse | 400 mm |
| Positioniergeschwindigkeit | 12 m/min |
Abmessungen und Gewicht
| Gewicht | 300 kg |
Beschreibung

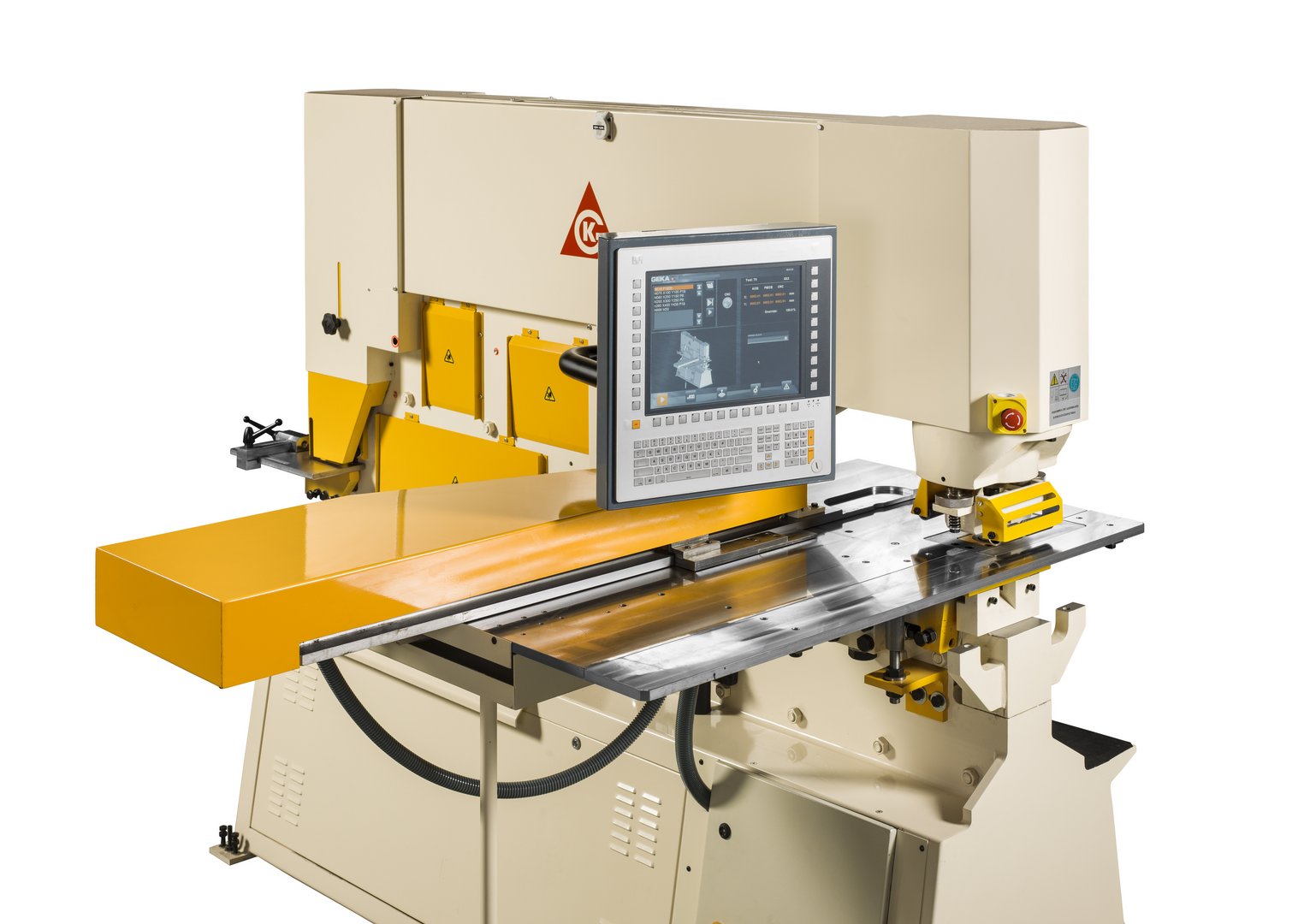

Der Semipaxy Tisch ist eine CNC Positioniereinheit die mit jeder GEKA Stanzmaschine bestellt werden kann, die eine Ausladung von mindestens 500 mm hat.
Der Anbau besteht aus:
- Montageplatte
- Tisch mit “X” und “Y” Axen, angetrieben durch Servomotoren
- 15” Touchscreen Steuerung “B&R Power Panel 500” auf PC Basis
- Jede Achse “X” und “Y” hat einen Servomotor mit Encoder für präzise Positionierung
- Schaltkasten
Beschreibung des Arbeitsablaufes:
- Die Position der zu stanzenden Löcher wird inkrementell oder absolut programmiert.
- Nach dem Programmstart positionieren sich die Anschläge für die erste Stanzung.
- Das zu stanzende Material muss manuell zu den Anschlägen geführt werden, danach erfolgt die Stanzung durch Betätigung des Fußpedals.
- Nachdem der Stempel wieder die obere Ausgangsposition erreicht hat, fahren die Anschläge automatisch zu der nächsten programmierten Position.

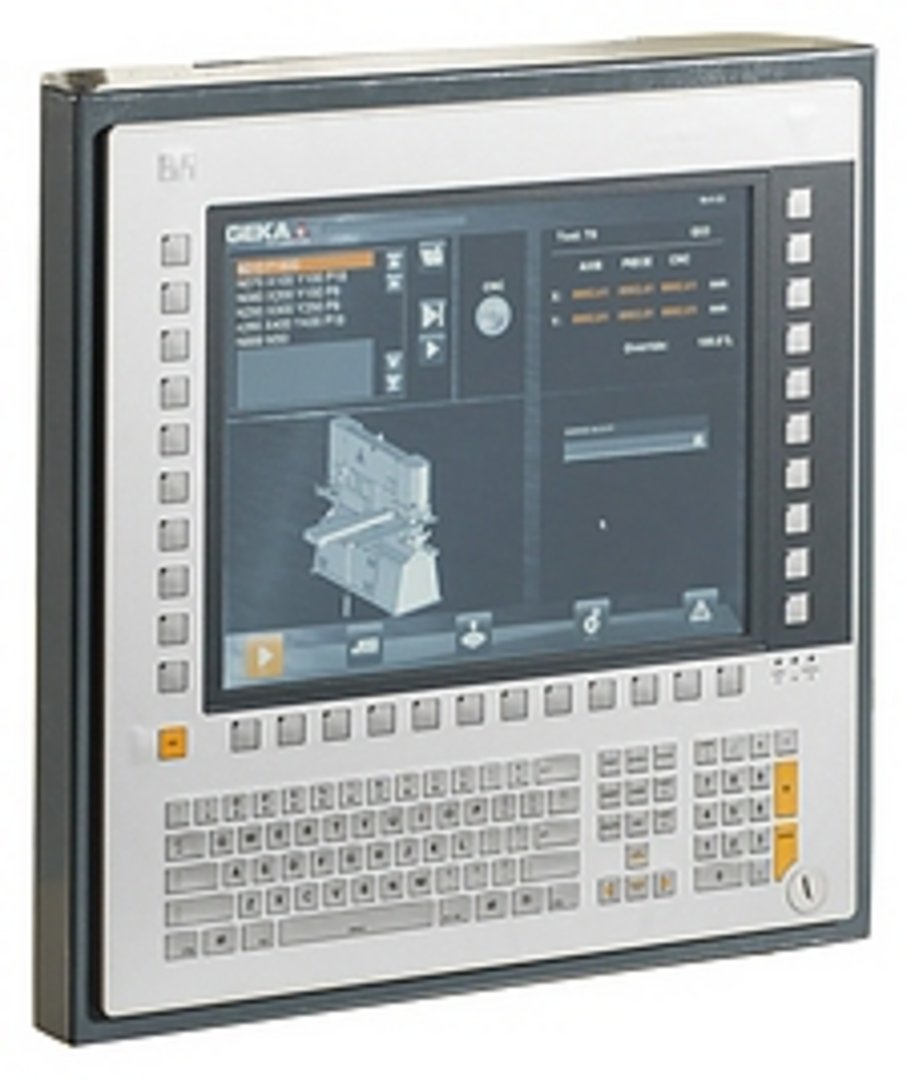

PC basierte 15” Touchscreen Steuerung B&R Power Panel 500
- B&R Power Panel 500
- integrierte Tastatur
- Windows Betriebssystem
- 15” Farbbildschirm mit WXGA Auflösung
- Compact Flash Memory.
- USB Anschluß
- Ethernet Anschluß
- Einfache, bedienerfreundliche Programmierung
- Die Programmierung erfolgt durch die von Geka entwickelte Software “Line Pro”
- Importing of dxf/dstv files
- Import von dxf/dstv Dateien
- Netzwerkfähig
- Fernwartung durch Internet
Schaltkasten
- Der Schaltkasten beinhaltet Elemente für die Achsenpositionierung und die Kontrolle der Maschine.
- Beinhaltet Allen-Bradley Guarmaster® Sicherheitsrelays
- Der Schaltkasten befindet sich im Maschinenrahmen der PUMA oder HYDRACROP Modelle. Bei nachträglichem Anbau befindet sich dieser außerhalb des Maschinenrahmens.
- Standard Anschlusswerte 400 V – 50 Hz – 3 Phasen. Andere Anschlusskonfigurationen auf Anfrage.

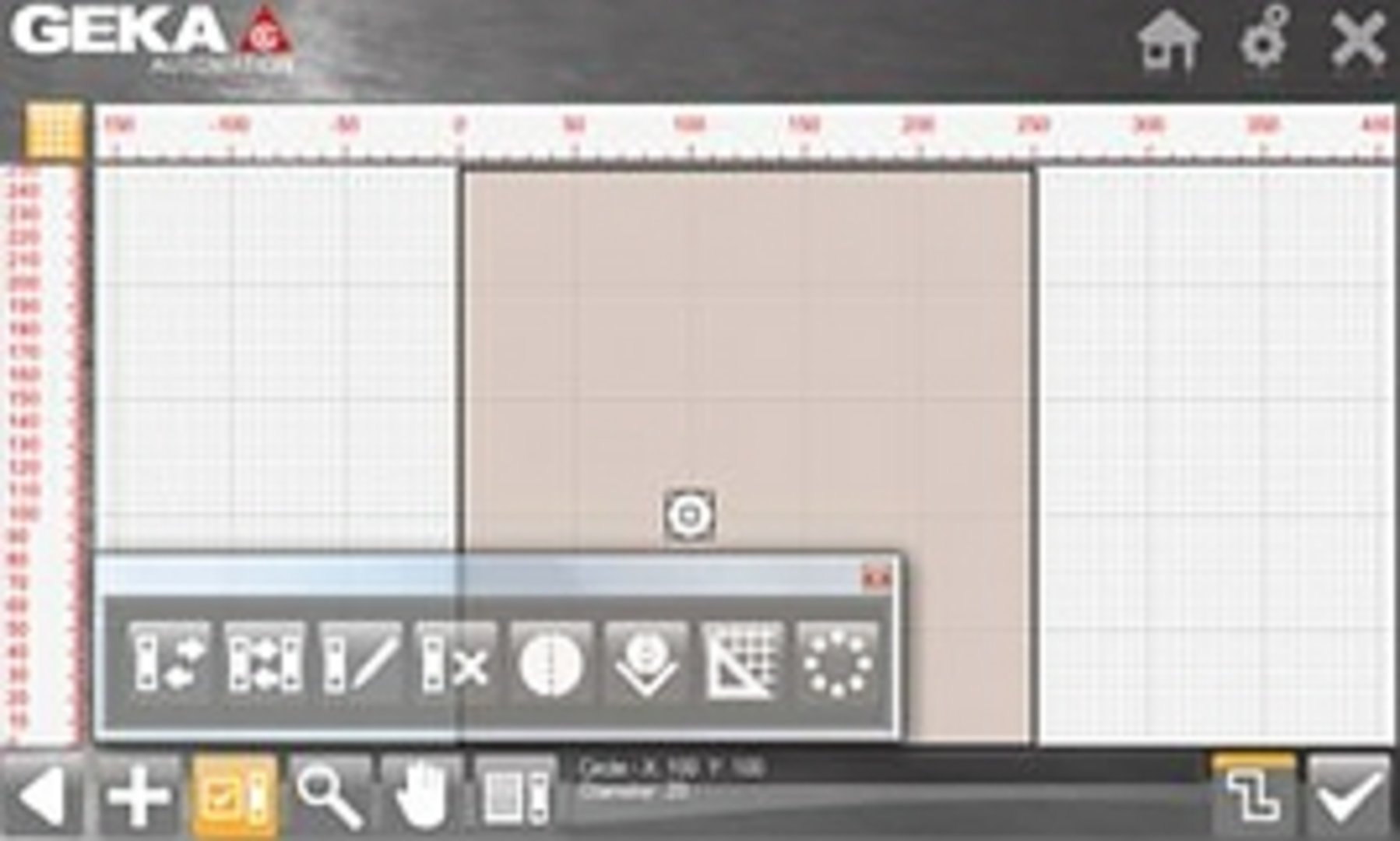

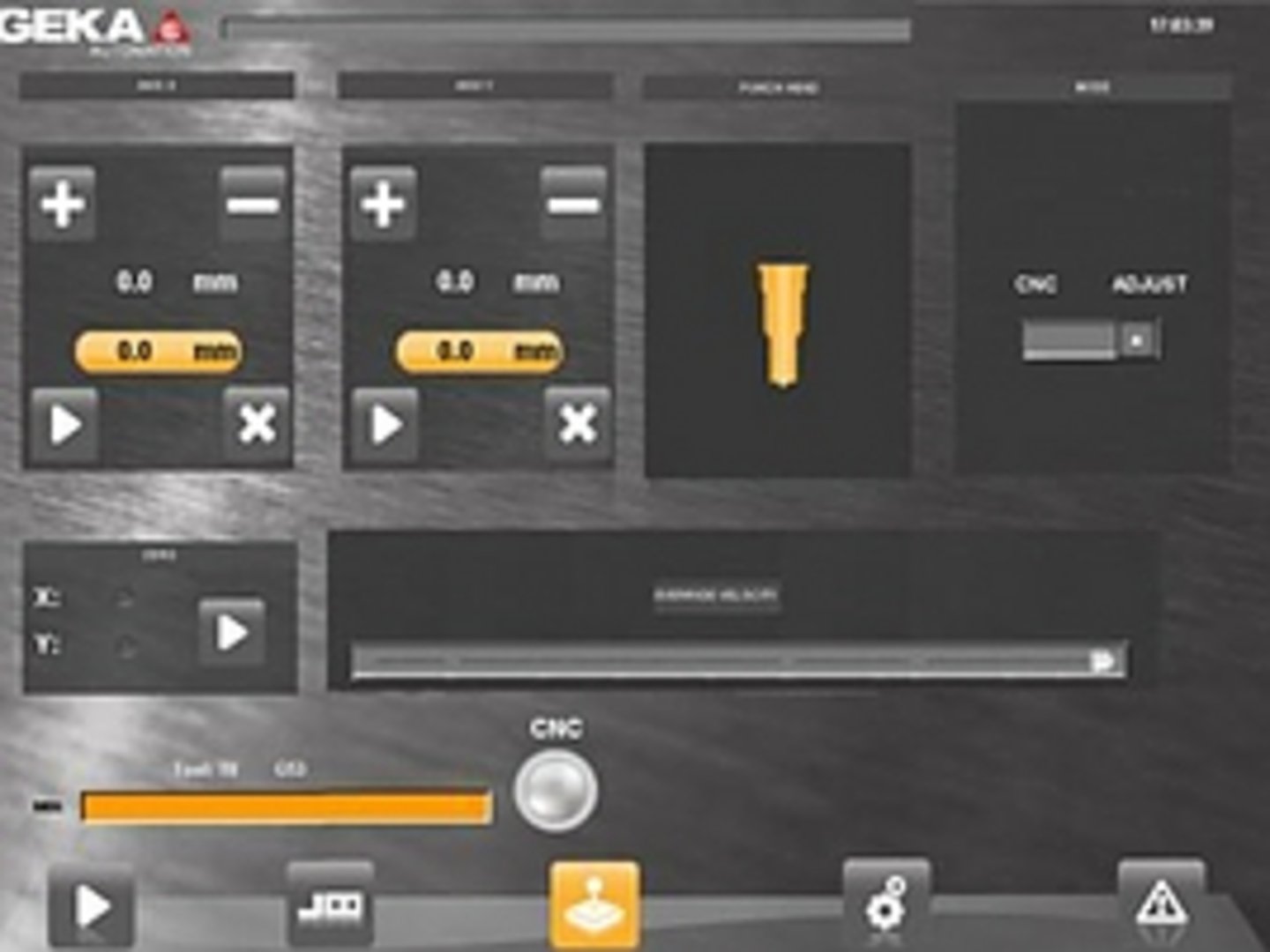

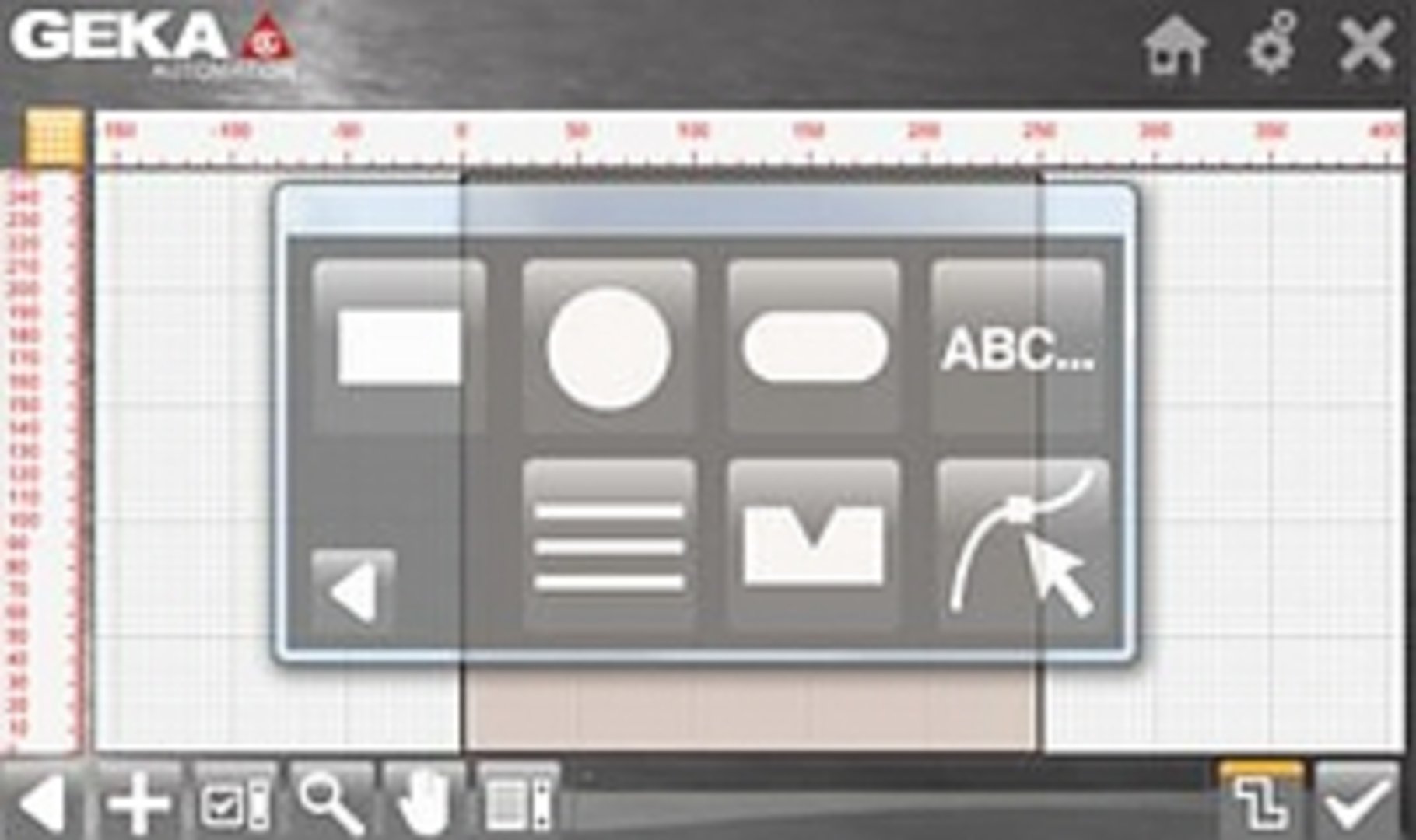

Beschreibung der Programmiersoftware “Line Pro”:
- Visuelle und sehr einfach zu programmierende Anwendung. Grafische Darstellung des zu
programmierenden Teiles. - Alle Prozesse vom Design bis zur Fertigung des Teiles können direkt an der Steuerung
ausgeführt werden. - Import von dxf and dstv Dateien
- Durch die grafische Darstellung ist es einfacher Änderungen an bereits fertig programmierten Teilen durchzuführen. Ebenso können Fehler leichter bereits vor Fertigungsbeginn erkannt und korrigiert werden.
- Line Pro kann auf einem PC installiert warden um dann die Daten per Netzwerk oder USB an die Steuerung zu übertragen.
Andere X- und Y- Bereiche sind ebenfalls erhältlich. Bitte um Ihre Anfrage
