Allgemeine Leistungsdaten
| Stanzkraft | 170 to |
| Min. Winkelstahl | 40x40x4 mm |
| Max. Winkelstahl | 65x65x7 mm |
| Anzahl der Stanzstationen | 2 |
| Max. Durchmesser bei Blechstärke (Baustahl) | 25/5 bzw- 18/7 mm |
| Schneidkraft | 350 to |
| Motor | 5 kW |
| Max. Druck | 265 bar |
| Öltank | 70 l |
Beschreibung

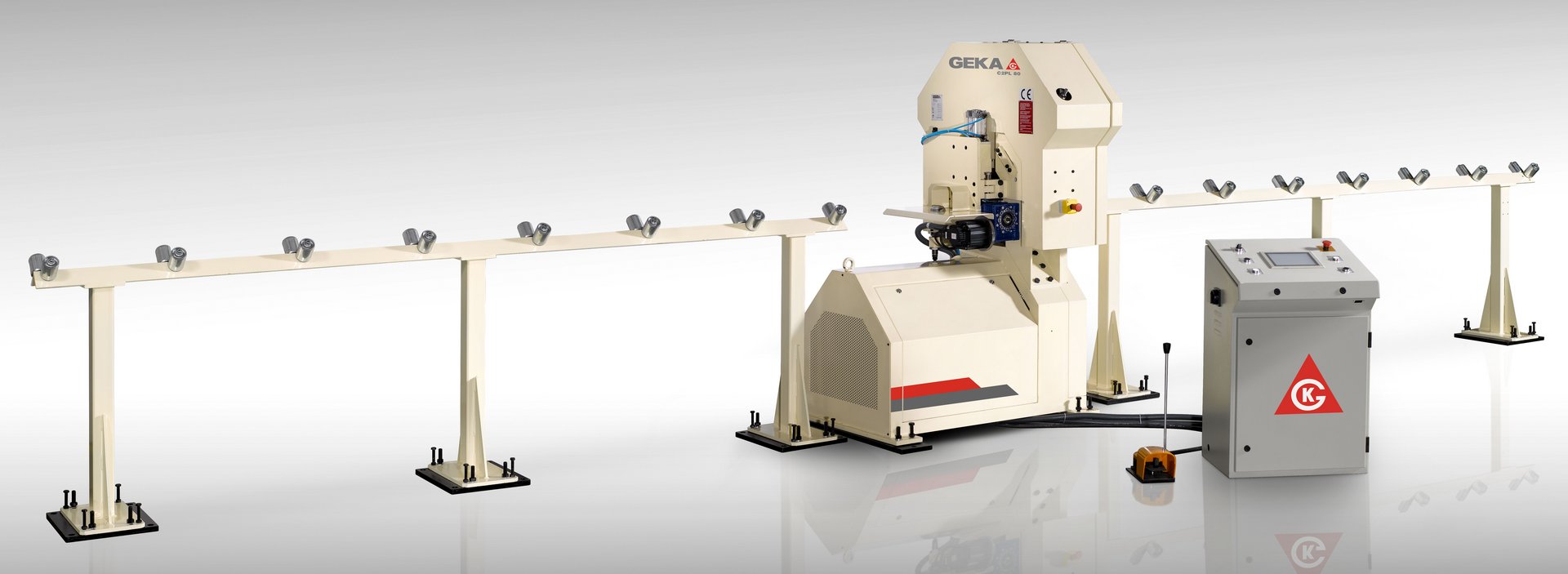

Automatische Linie zum Stanzen und
Schneiden von Winkeleisen
Bestehend aus:
Zufuhr/Abfuhr Rollenbahn
leerlaufenden Rollen
3 Stk. Rollenbahnen je 3,3 m
geeignet für die Verarbeitung von Winkeln bis zu 12 m Länge
Haupteinheit

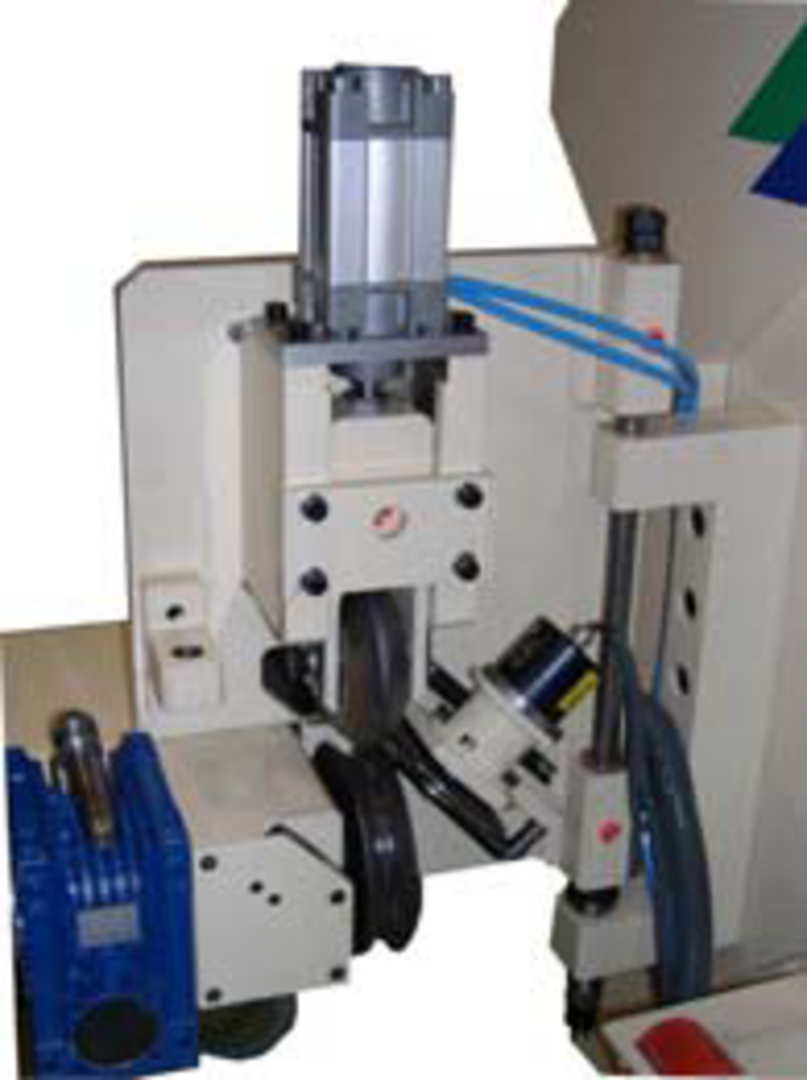

Rollenvorschub mit Meßeinheit
Vorschub durch Antriebsrad (bürstenloser Motor), Messung durch Drehgeber
dadurch kein Zeitverlust für Messung
Vorschubgeschwindigkeit variabel von 0 bis 36 m/min
Positioniergenauigkeit in der X Achse 0,25 mm + 0,15 mm pro Meter
die letzten 250 mm können nicht verwendet werden

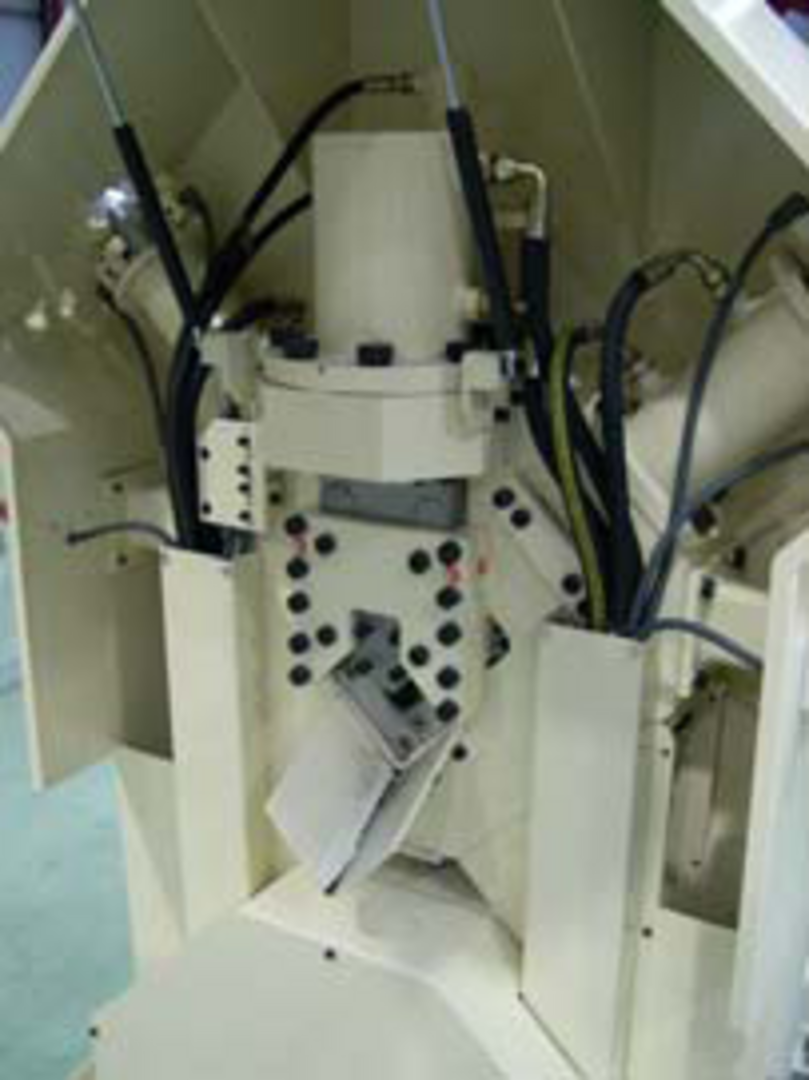

Stanzeinheit (2x)
1 Stanzeinheit pro Schenkel
1 Stempel pro Stanzeinheit
einstellbarer Stanzabstand 20-40 mm bezogen auf die Winkelkante, durch unterschiedliche Werkzeughalter
hydraulischer Niederhalter
einfacher Zugang für schnellen Werkzeugwechsel

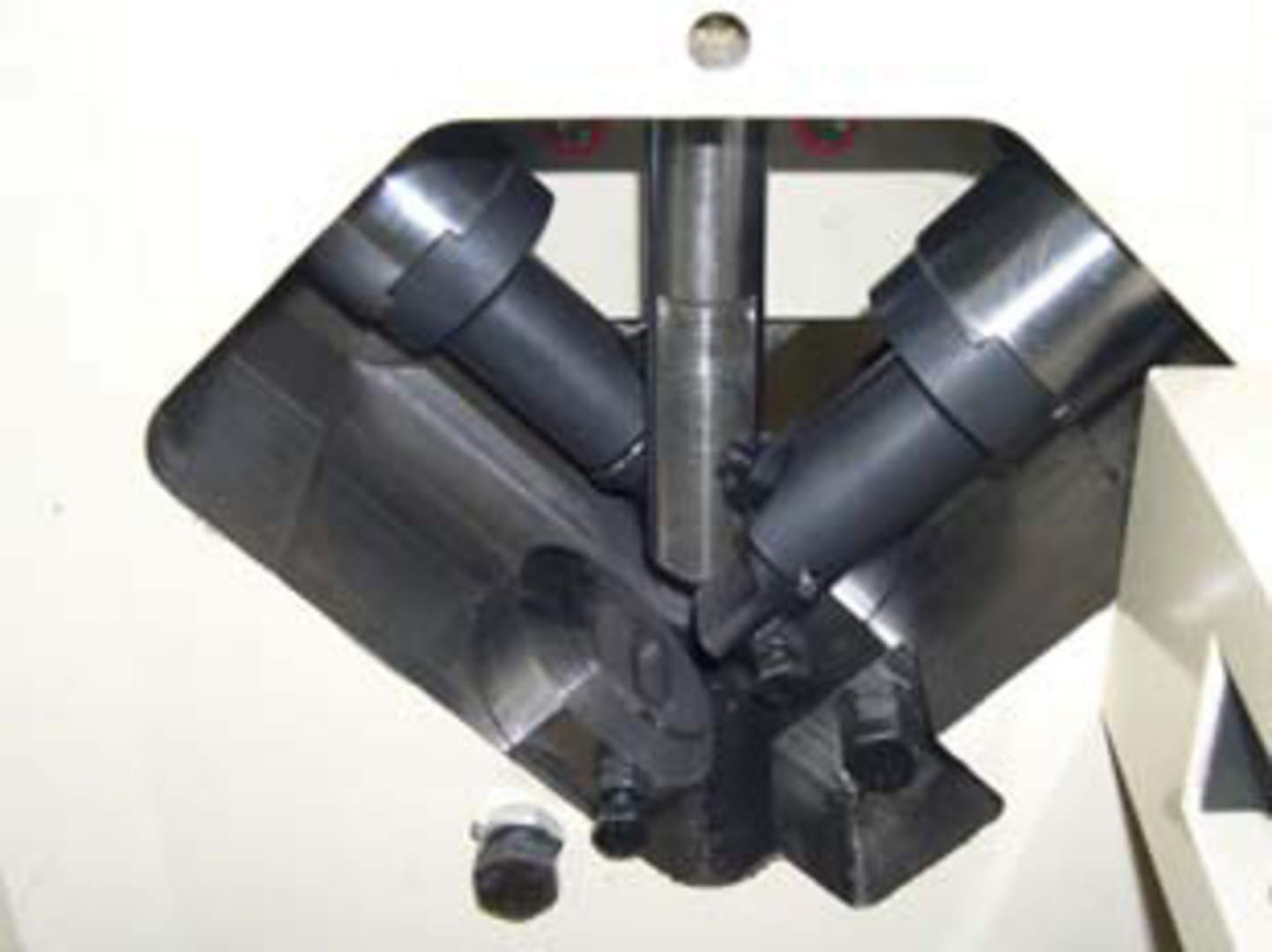

Schneideinheit
Schneidkraft 350 kN
Einfachschnitt
einfacher Zugang für schnellen Messerwechsel
hydraulischer Niederhalter

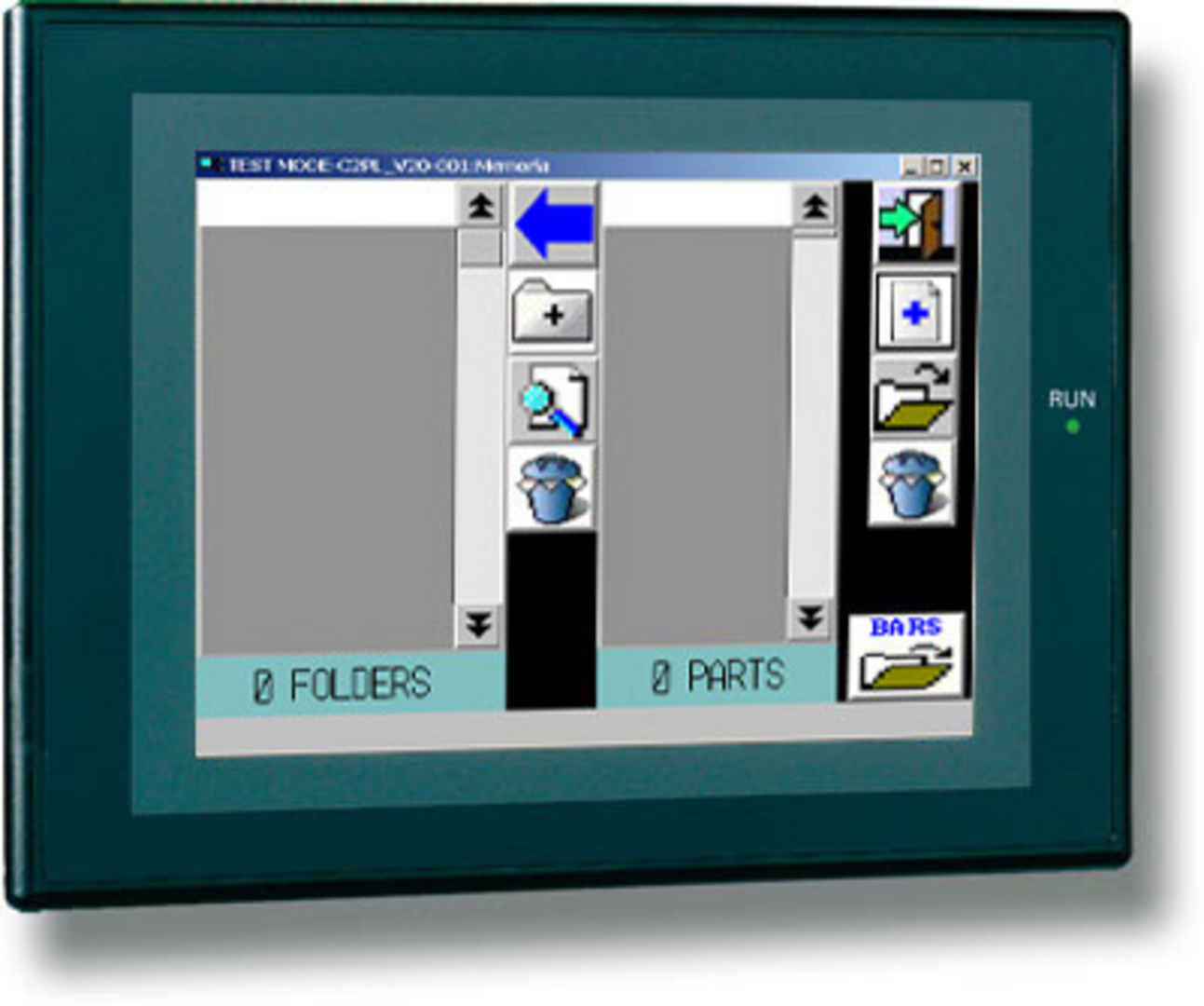

CNC Steuerung OMRON PLC
Farb Touchscreen 8"
Compact flash card
einfache intuitive Programmierung
incrementell/absolut
Teile, Material und Projekte können auf der flash card gespeichert werden
Werkzeug-Erstaustattung
1 Schneidmesser
1 Stempel- und Matrizenhalter für Stanzabstand 30 mm für die Y-Achse
1 Stempel- und Matrizenhalter für Stanzabstand 30 mm für die Z-Achse
2 Set Rundstempel und Matrizen
Optionen:
|
automatischer Seitenlader |
€ | 24.400,- |
| bis zu 6 Winkel | ||
| max. Winkellänge 12 m | ||
| bestehend aus 5 Seitenladern und 4 Rollenbahnen von | ||
| denen die beiden ersten angetrieben sind | ||
| die Einheit wird über die CNC gesteuert | ||
| zusätzliche Rollenbahn | € | 2.300,- |
| erweitertes Werkzeugpaket | € | 2.200,- |
| 2 Set Stempel und Matrizenhalter für 20 mm Stanzabstand | ||
| 40 mm Stanzabstand | ||
| 5 Set Rundstempel und Matrizen Dm. 10 mm | ||
| 5 Set Rundstempel und Matrizen Dm. 15 mm | ||
| 1 Schneidmesser | ||
| Software LINE PRO NET | € | 4.900,- |
| einfache intuitive Eingabe, visuell grafische Darstellung | ||
| absolut / incrementell | ||
| Database für Teile und Projekte | ||
| Import von dxf und dstv Dateien | ||
| verschiedene Sprachen | ||
| PC Software, Dateiaustausch durch compact flash card oder | ||
| LAN (Netzwerkkarte nicht inkludiert) | ||
| Nesting | ||
| Netzwerkkarte | € | 1.600,- |
| Inbetriebnahme und Einschulung | € | 4.300,- |
| (Flug und Hotel nicht inkludiert) | ||
| ALTERNATIVE: | ||
| Modell C2PL 80 | € | 74.200,- |
| Minimaler Winkel: 40x40x4 mm | ||
| Maximaler Winkel: 80x80x8 mm | ||
| Anzahl der Stanzstempel: 2 (1 pro Schenkel) | ||
| Maximaler Stanzdm./Stärke: 25 in 8 mm | ||
| Stanzkraft: 340 kN | ||
| Schneidkraft: 650 kN | ||
| Stanzabstand 20 - 50 mm |
Weitere CNC Linien für Winkel- und/oder
Flachstahlbearbeitung auf Anfrage.
Alle Kapazitätsangaben beziehen sich auf
Stahl 450 N/mm²
Weitere Informationen
Prospekte
Hinweise
Preise ab Standort, exkl. Mwst.
Es gelten die Allgemeinen Lieferbedingungen des Fachverbandes der Maschinen- und Stahlbauindustrie Österreichs.
Wir verkaufen ausschließlich unter Eigentumsvorbehalt, die Ware bleibt bis zur vollständigen Bezahlung unser uneingeschränktes Eigentum.
Preisänderungen und Irrtum vorbehalten.
