Allgemeine Leistungsdaten
| Traglast | 100 kg |
| Nennschwerpunkt | 150 mm |
| Nennexzentrizität | 150 mm |
| Neigungs-Nennmoment | 120 kgm |
| Spannung / Frequenz | 230 / 50 V / Hz |
| Rotationsmotor | 0.25 kW |
| Neigungsmotor | 0.25 kW |
| Rotationsgeschwindigkeit | 0.1 - 3 U/min |
| Neigungszeit | 30 s |
| Tischdurchmesser | 350 mm |
| T-Nuten | M12x6 mm |
| Höhe des Drehmittelpunktes bei horizontaler Rotation | 690 mm |
Abmessungen und Gewicht

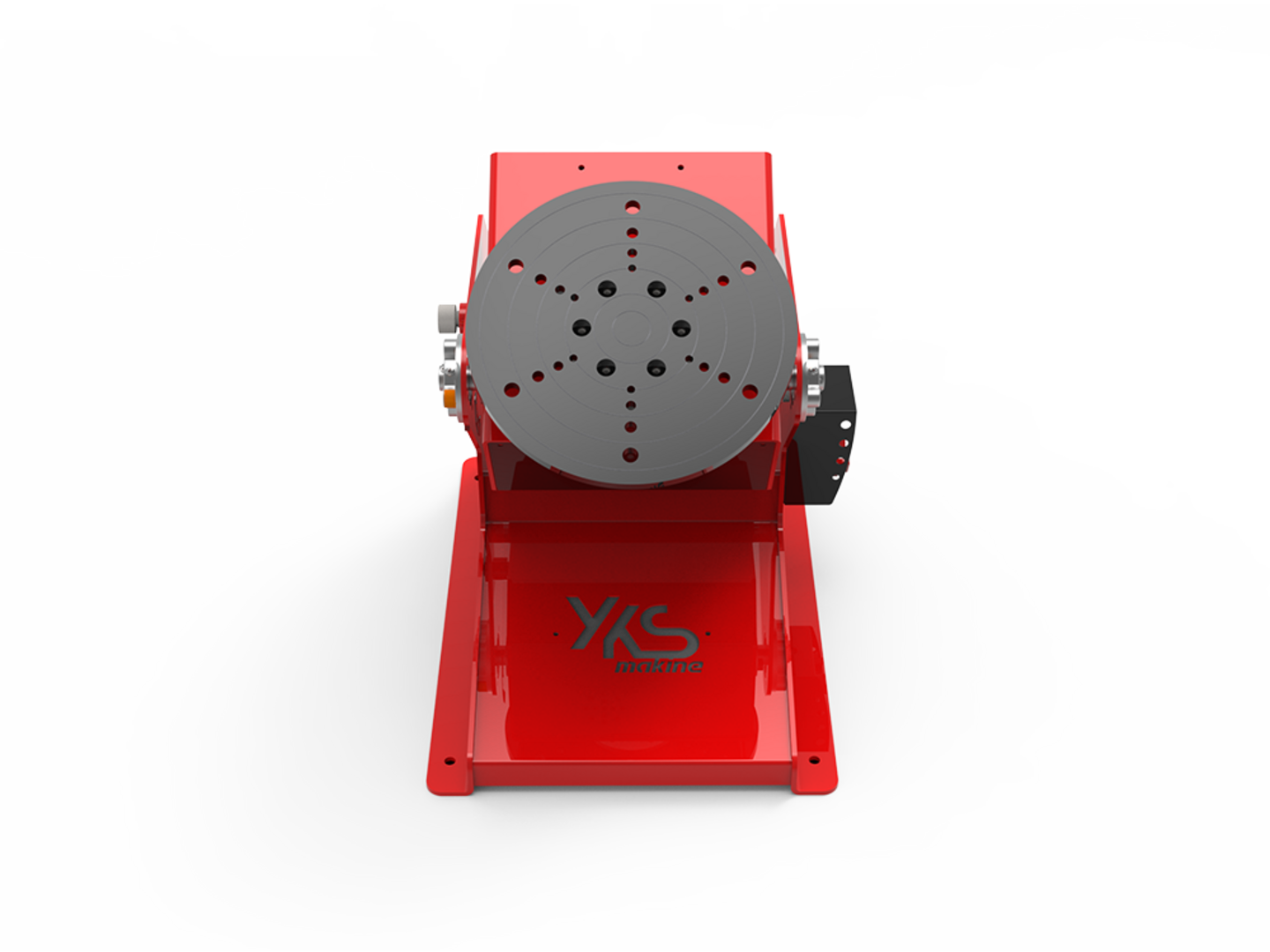

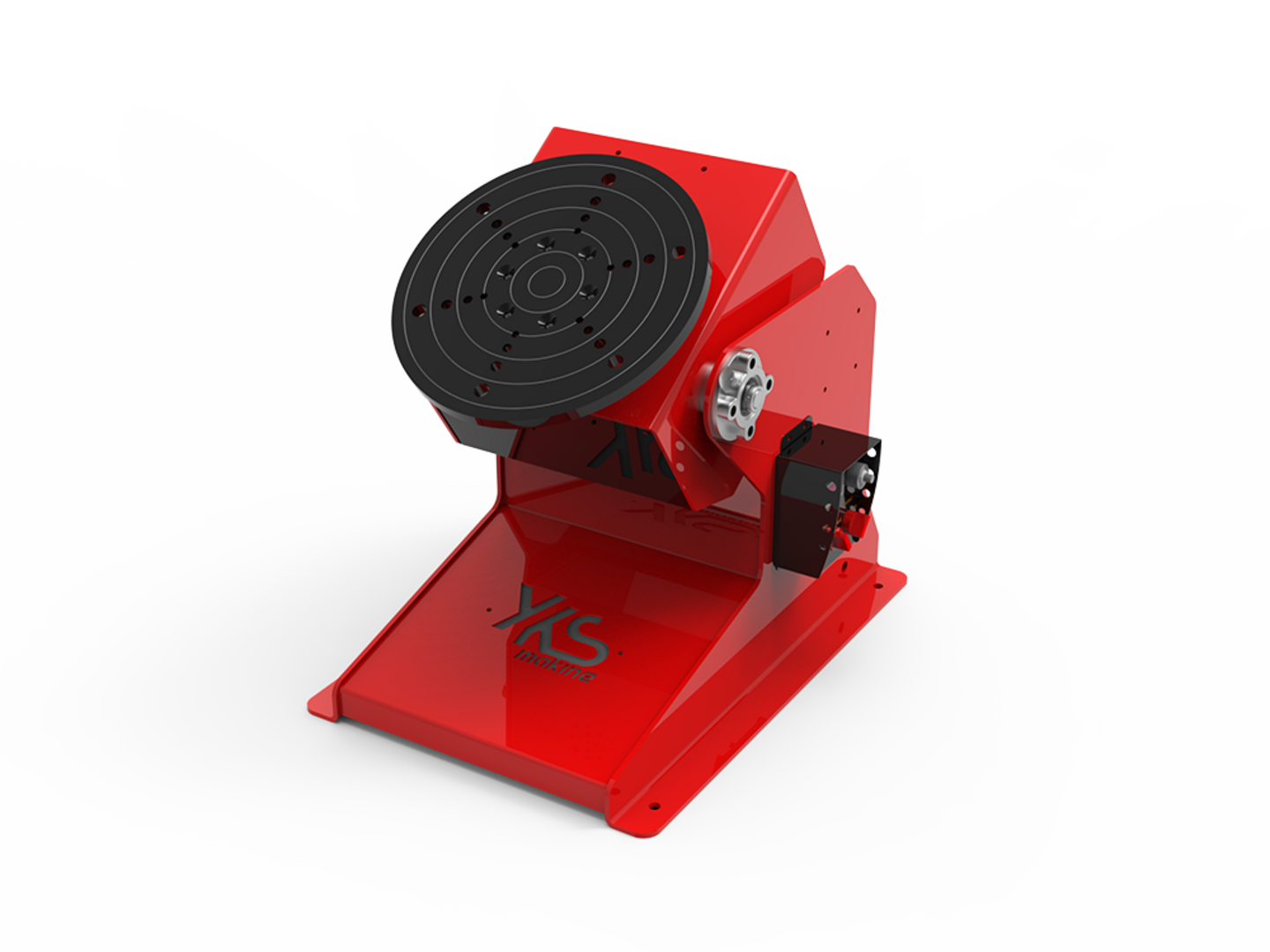

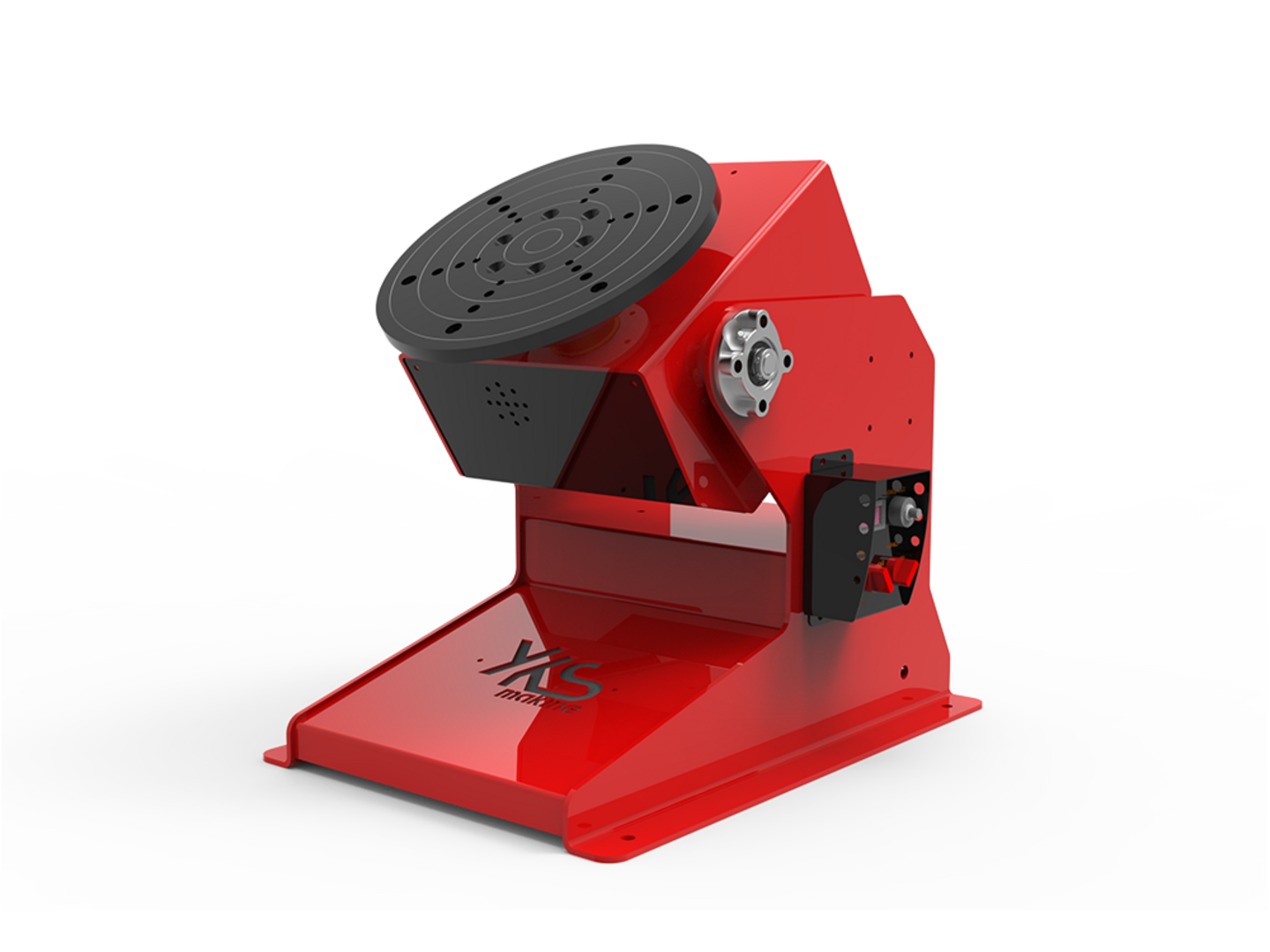

Beschreibung
Die Positionierer sind in Standardgrößen für Traglasten von 150 kg bis 3.000 kg erhältlich.
Der Rahmen ist optimal für Dreh- und Kippvorgänge ausgelegt.
Die Positionierer bestehen aus Motor, Getriebe, Tischkippsystem, Stahlzahnrädern und Steuerung und sind strukturell optimal geschützt.
Für schwere Werkstücke werden die Positionierer am Boden befestigt.
Die Tische verfügen über radiale T-Nuten, die ein schnelles Spannen der Werkstücke ermöglichen.
Kippen und Drehen erfolgt über Stahlzahnräder.
Zur Sicherheit ist der Positionierer mit einem Untersetzungsgetriebe ausgestattet, das den Tisch in der gewünschten Position hält.
Die Drehgeschwindigkeit lässt sich über ein Potentiometer einstellen.
