Allgemeine Leistungsdaten
| Traglast | 250 kg |
| Nennschwerpunkt | 150 mm |
| Nennexzentrizität | 150 mm |
| Neigungs-Nennmoment | 360 kgm |
| Spannung / Frequenz | 230 / 50 V / Hz |
| Rotationsmotor | 0.37 kW |
| Neigungsmotor | 0.25 kW |
| Rotationsgeschwindigkeit | 0.1 - 3 U/min |
| Neigungszeit | 30 s |
| Tischdurchmesser | 600 mm |
| T-Nuten | M16x6 mm |
| Höhe des Drehmittelpunktes bei horizontaler Rotation | 550 mm |
Abmessungen und Gewicht
| Gewicht | 205 kg |
| Länge | 1000 mm |
| Breite | 700 mm |
| Höhe | 1700 mm |

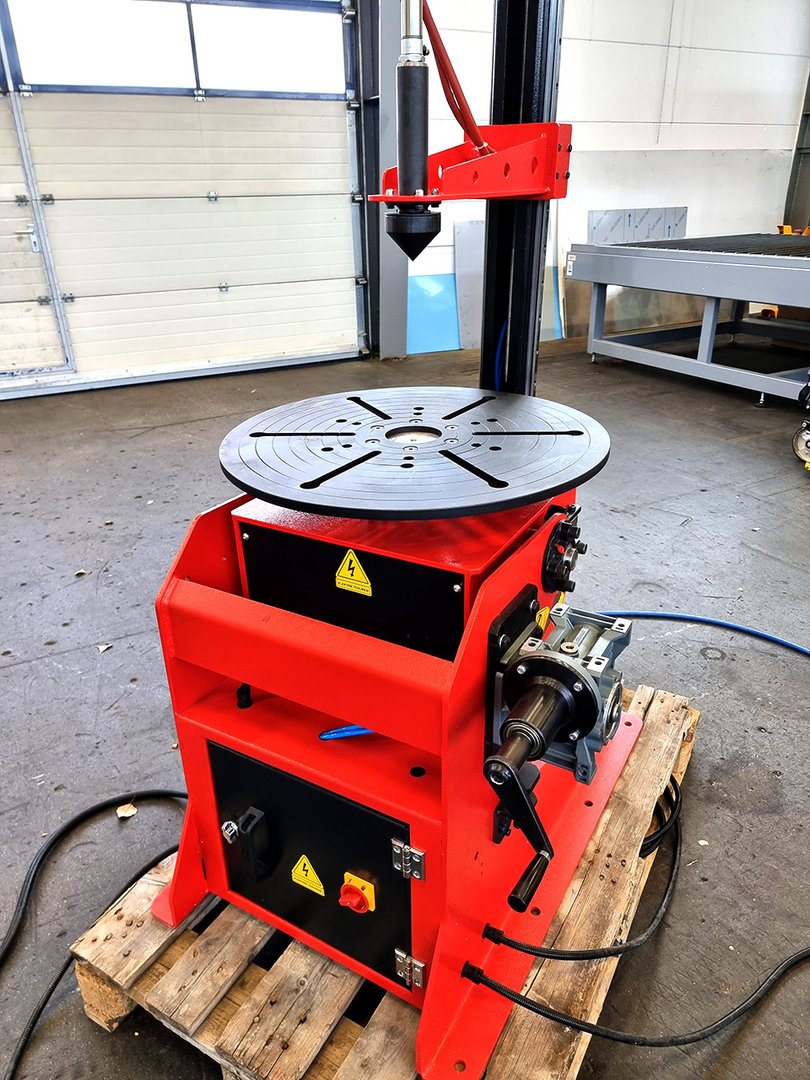

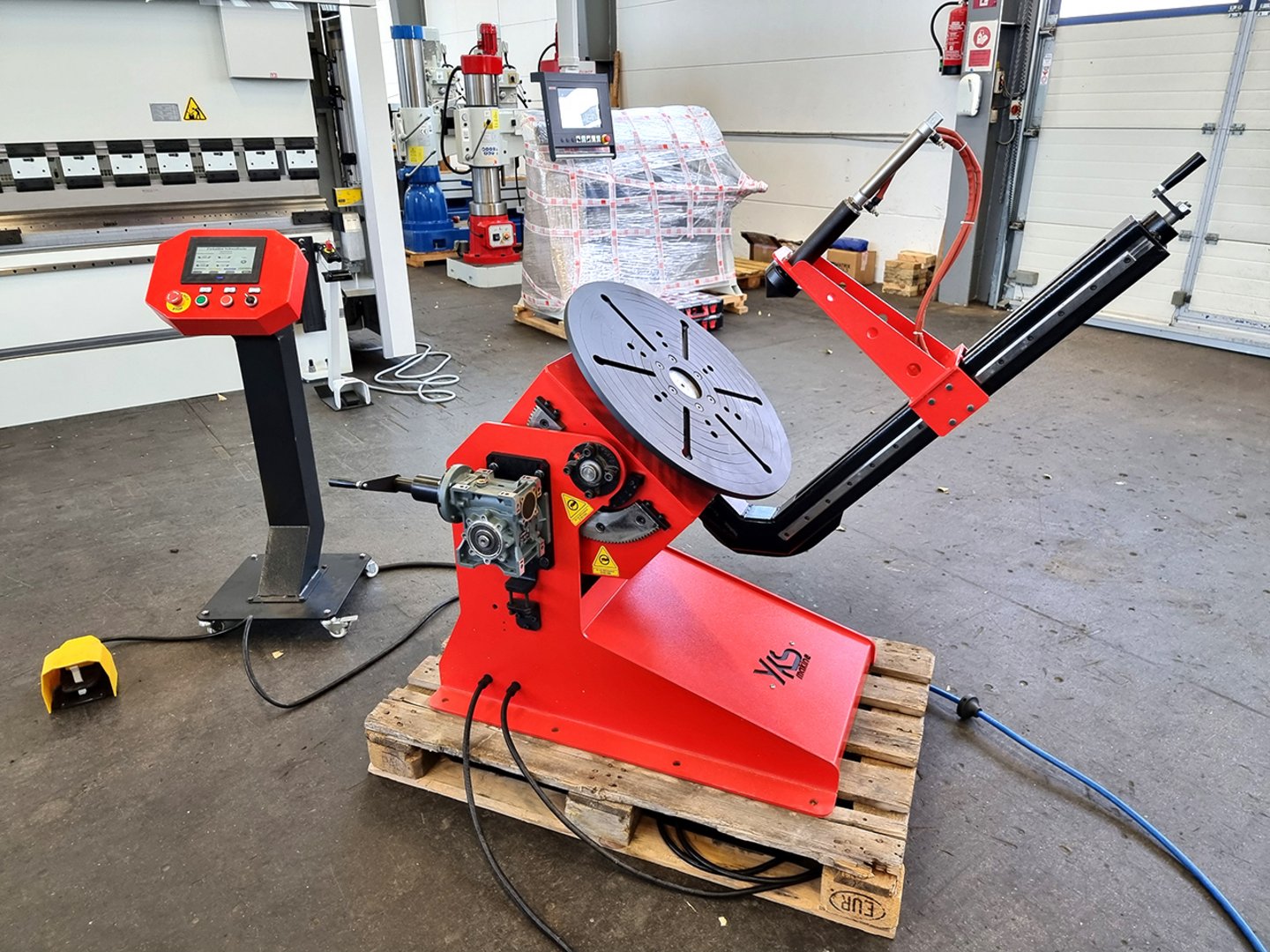

Beschreibung
Die Positionierer sind in Standardgrößen für Traglasten von 150 kg bis 3.000 kg erhältlich.
Der Rahmen ist optimal für Dreh- und Kippvorgänge ausgelegt.
Die Positionierer bestehen aus Motor, Getriebe, Tischkippsystem, Stahlzahnrädern und Steuerung und sind strukturell optimal geschützt.
Für schwere Werkstücke werden die Positionierer am Boden befestigt.
Die Tische verfügen über radiale T-Nuten, die ein schnelles Spannen der Werkstücke ermöglichen.
Kippen und Drehen erfolgt über Stahlzahnräder.
Zur Sicherheit ist der Positionierer mit einem Untersetzungsgetriebe ausgestattet, das den Tisch in der gewünschten Position hält.

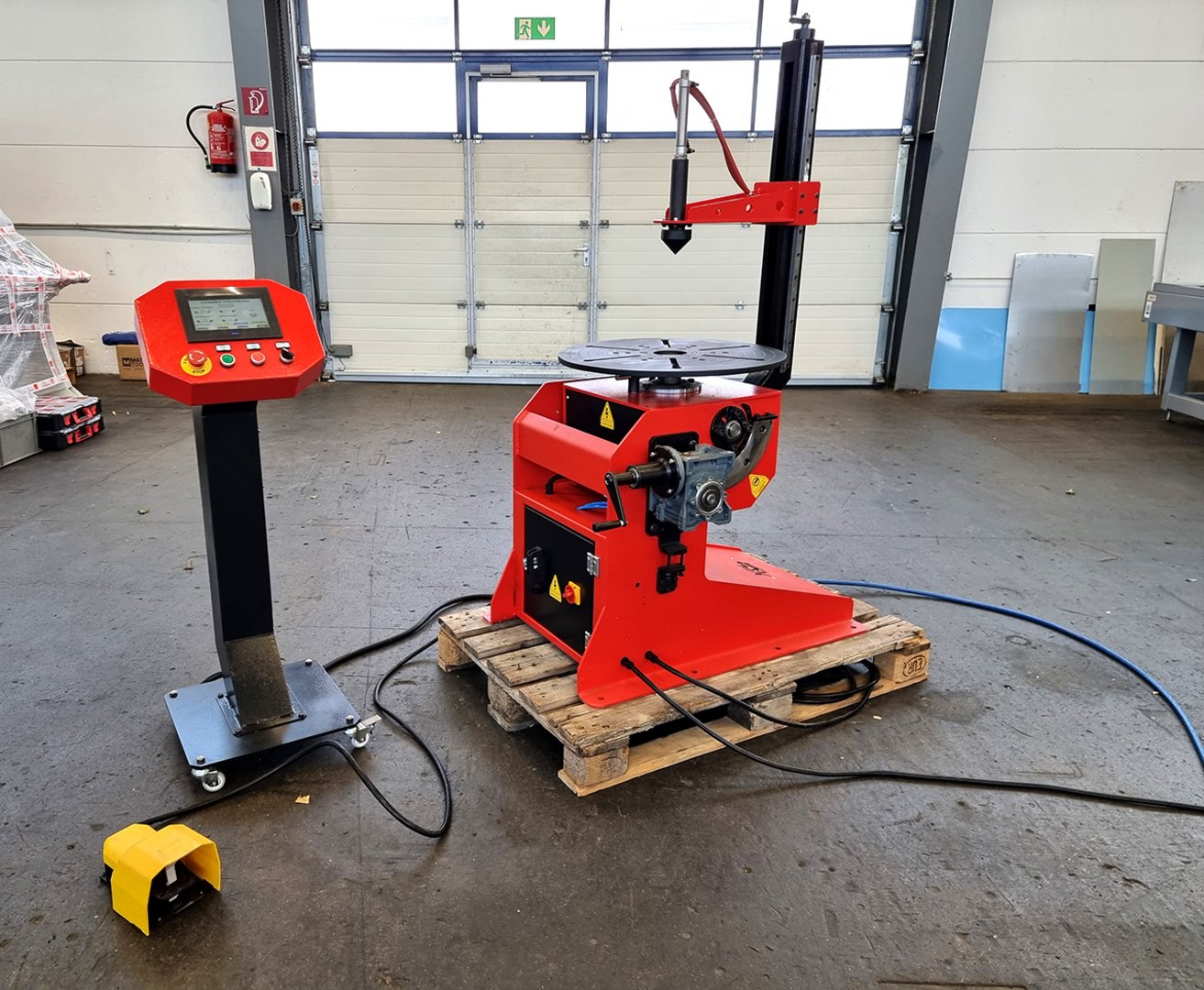

Fußpedal
Anschluss für Signal an Schweißgerät

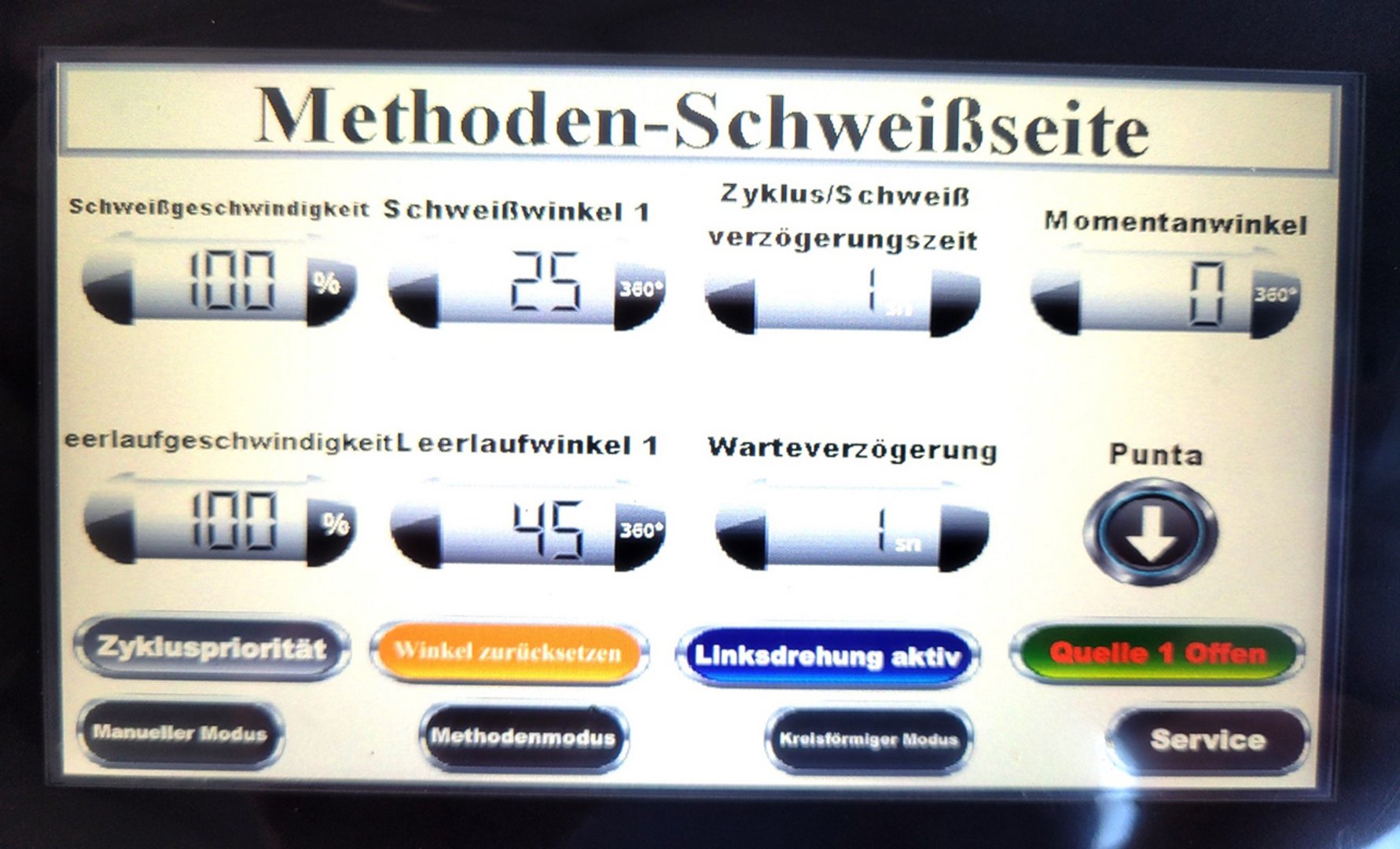

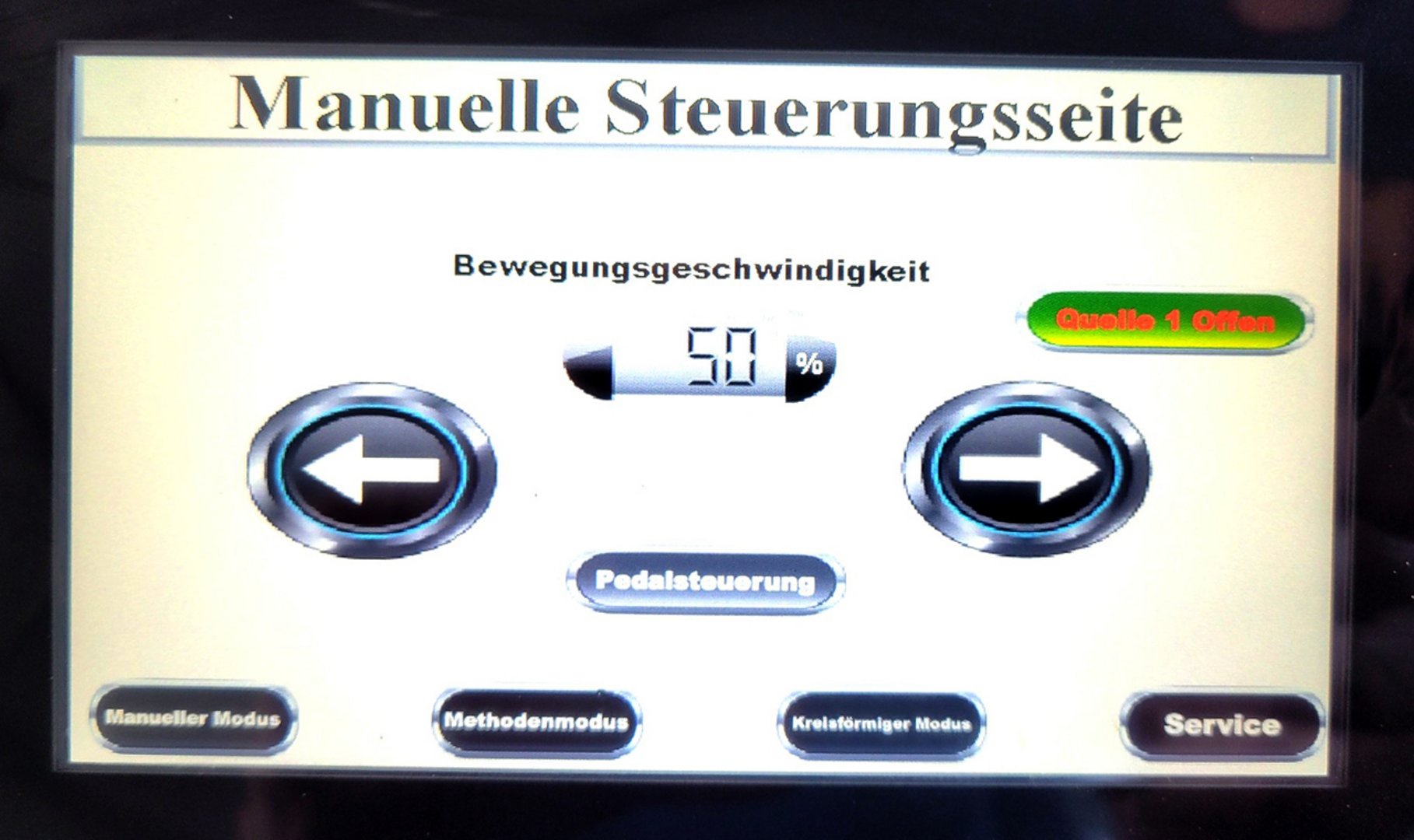

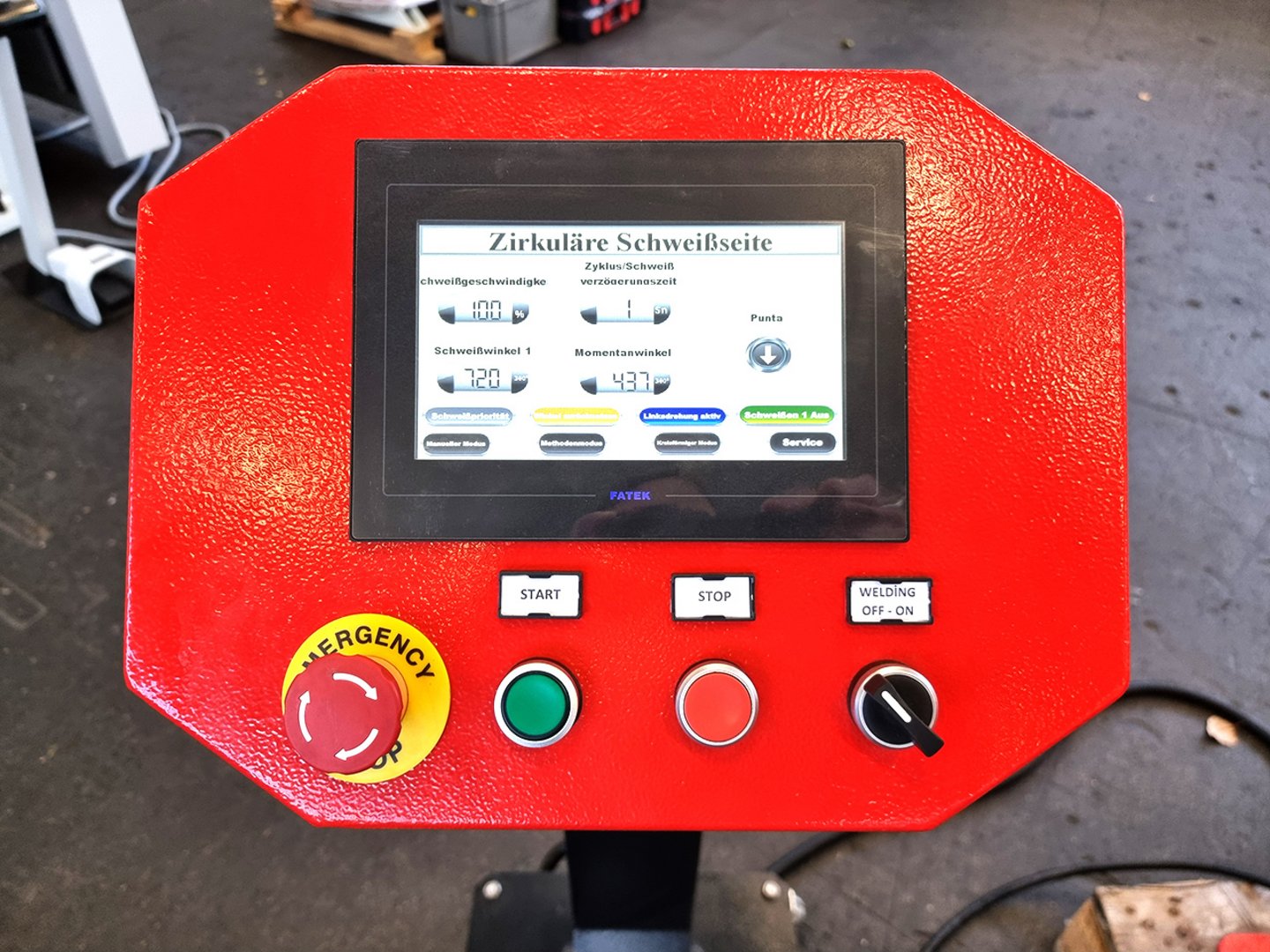

Touchpanel für folgende Funktionen:
- Drehgeschwindigkeit

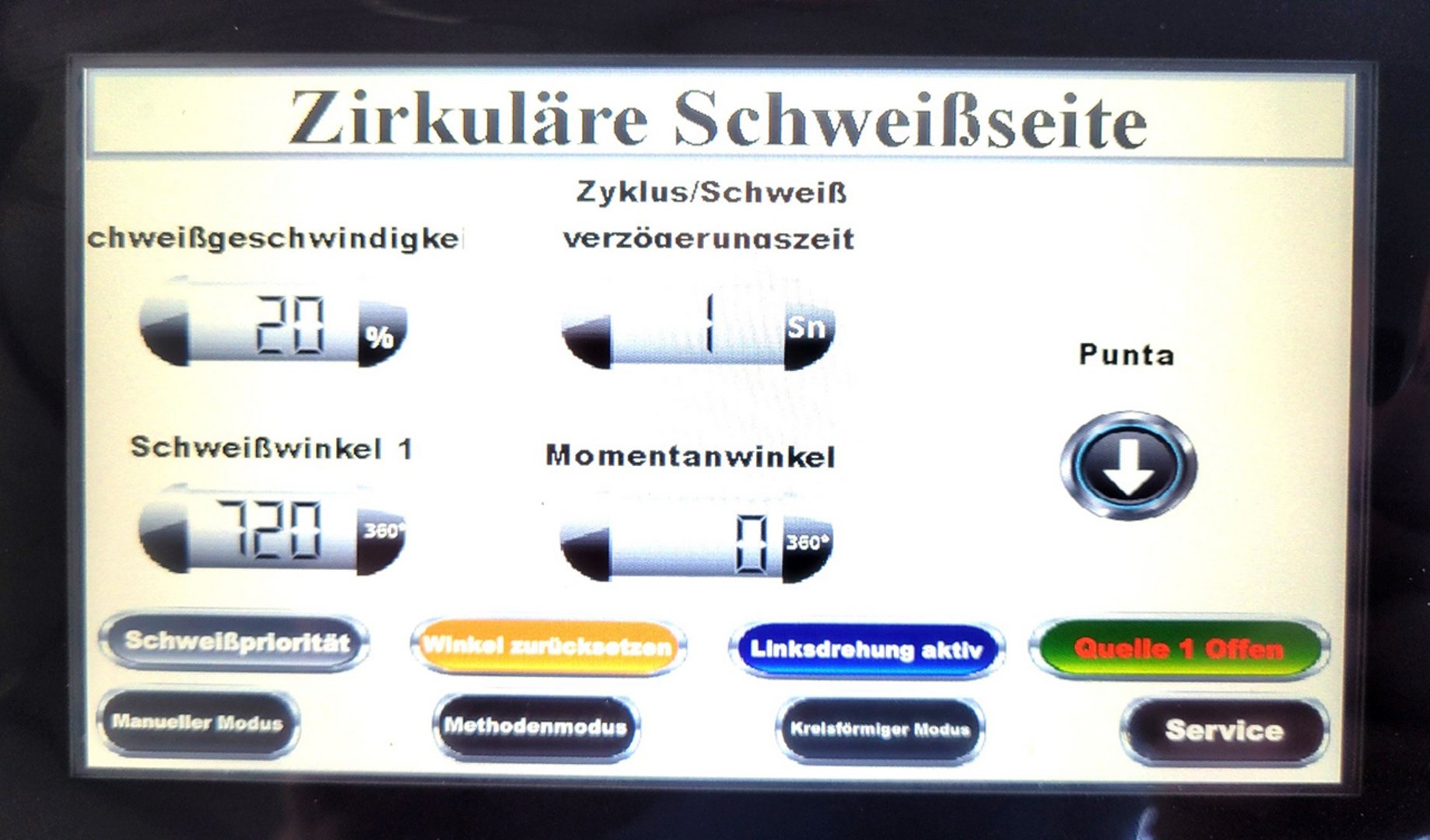

- Betriebsmodus (manuell, Segmentzyklus, kreisförmig)
Inkl. folgender Option:

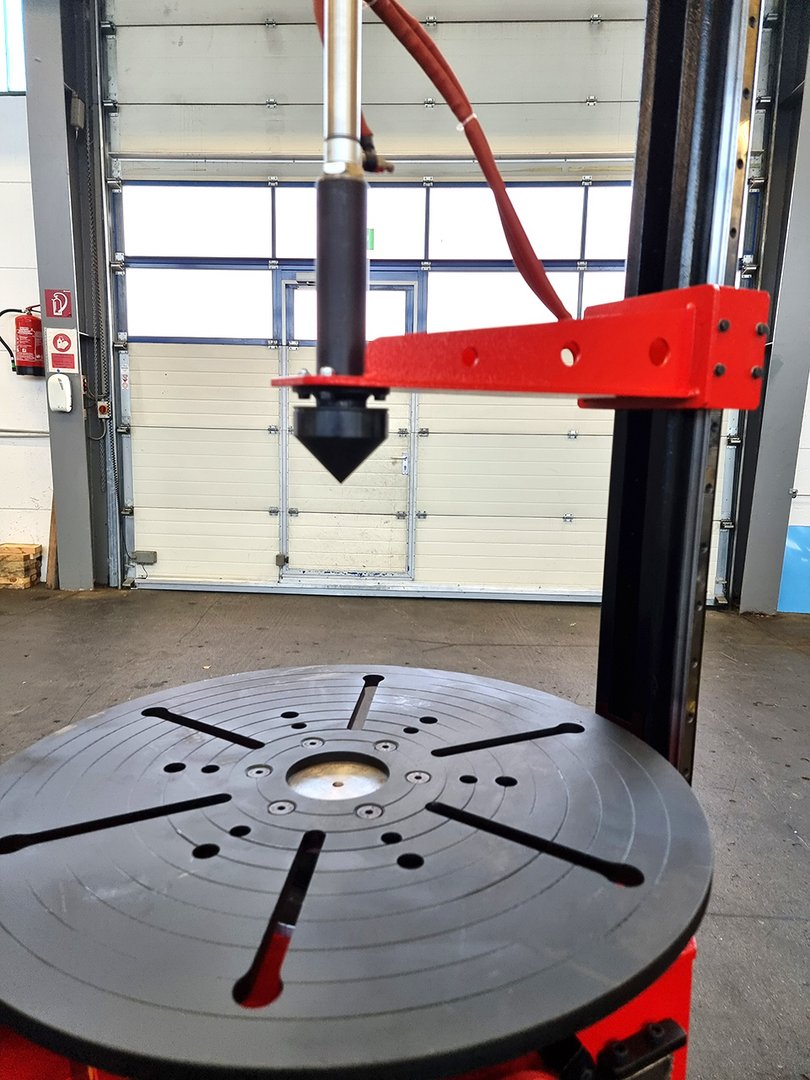

Pneumatische Zentriervorrichtung
Weitere Informationen
Produktvideo
Schweißdrehtisch YKSPOZ 250
