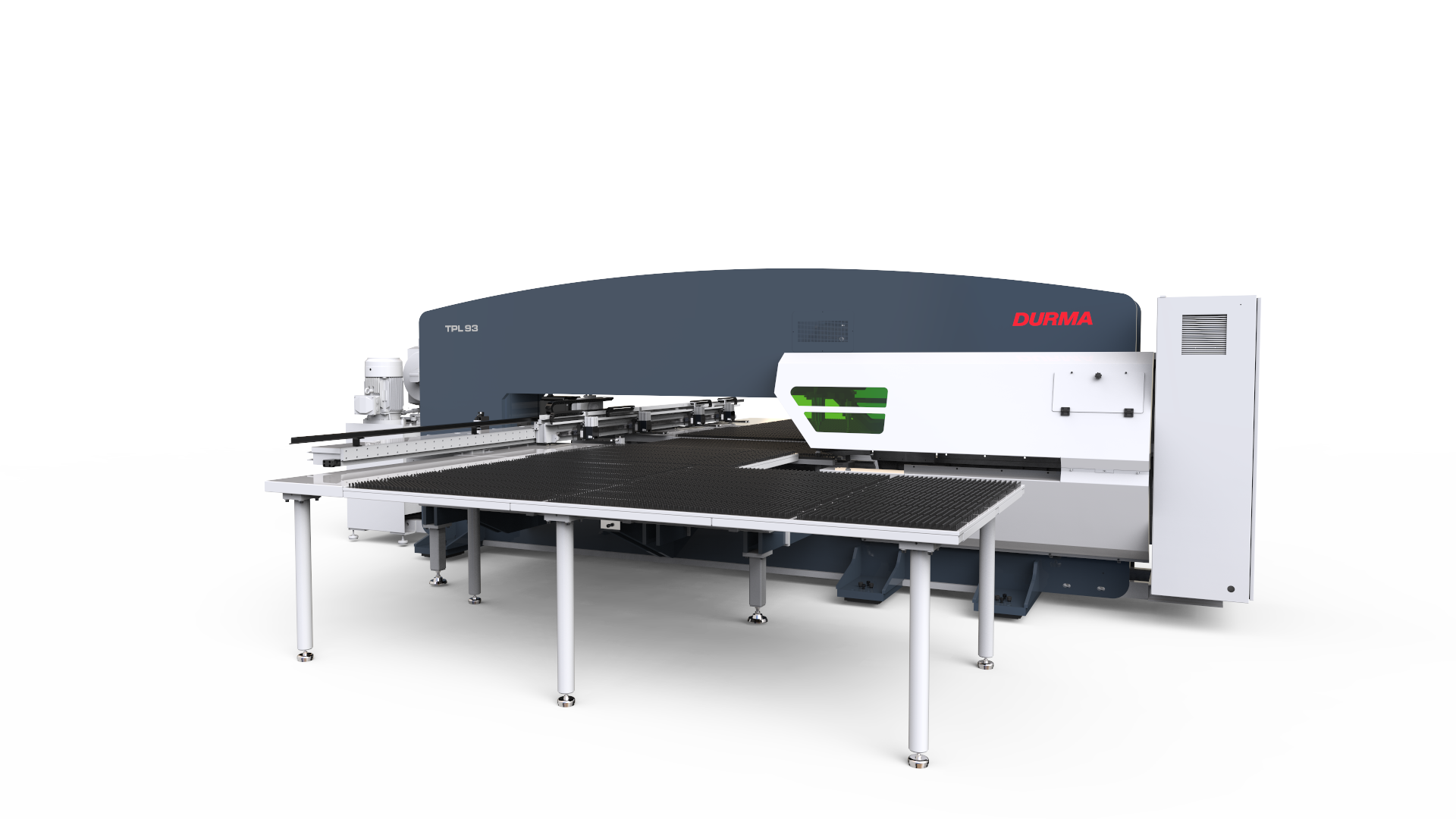

CNC Stanz und Nibbelmaschine HESSE by DURMA TPL93
| Modell | TPL93 |
| Marke | HESSE by DURMA |
| Zustand | neu |
| Stanzkraft | 30 to |
| Arbeitsbereich | 3000x1500 mm |
| Ursprungsland | Türkei |
Allgemeine Leistungsdaten
| Stanzkraft | 30 to |
| Arbeitsbereich | 3000x1500 mm |
| X-Achsenbewegung (+Nachsetzen) | 3000 mm |
| Y-Achsenbewegung | 1500 mm |
| Geschwindigkeit X-Achse | 70 m/Min |
| Geschwindigkeit Y-Achse | 60 m/Min |
| Geschwindigkeit kombiniert X+Y | 120 m/Min |
| Hub | 40 mm |
| Max. Hubzahl (in 1 mm Schritten, 1 mm Blechdicke) | 1200 1/Min |
| Max. Hubzahl (in 25 mm Schritten, 1 mm Blechdicke) | 325 1/Min |
| Max. Hubzahl beim Markieren | 2800 1/Min |
| Max. Schnittleistung mit fixer Werkzeugstation Stahl | 6 mm |
| Max. Schnittleistung mit fixer Werkzeugstation NiRo | 3 mm |
| Max. Schnittleistung mit Indexstation Stahl | 3 mm |
| Max. Schnittleistung mit Indexstation NiRo | 1.5 mm |
| Anzahl der Stationen | 28 |
| Werkzeugwechsler-Rotationsgeschwindigkeit | 22 U/Min |
| Autoindex-Rotationsgeschwindigkeit | 150 U/Min |
| Max. Werkstückgewicht | 200 kg |
| Tischhöhe | 940 mm |
| Luftdruck | 6 bar |
| Max. Stanzdurchmesser (D-Station) | 88.9 mm |
| Motorleistung | 15 kW |
| Öltank | 180 l |
Abmessungen und Gewicht
| Höhe | 2310 mm |
| Breite ohne Lichtschranken | 6300 mm |
| Breite mit Lichtschranken | 8300 mm |
| Länge ohne Lichtschranken | 6650 mm |
| Länge mit Lichtschranken | 7650 mm |
| Gewicht | 18250 kg |
Beschreibung
CNC Steuerung SIEMENS Sinumerik 840 D SL
CAD-Cam Software
Programmieren direkt auf der Steuerung
Fernwartungsmodul
4 Klemmpratzen
Automatische Positionierung der Klemmpratzen
Netzwerkanschluss
Automatische Werkzeugschmierung
Beweglicher Abfallbehälter
Bürstentisch
Ölkühler
USB Anschluss
Fußpedal
Nachsetzeinrichtung der X-Achse
Angepasste Werkzeuge für index-Station D
Manuelles "nesting"
| Werkzeugwechsler (28 Stationen ohne Werkzeug und Halter): | |
| 11 x A-Station fix: | 0,8-12,7 mm |
| 11 x B-Station fix: | 12,8 - 31,7 mm |
| 2 x C-Station fix: | 31,8 - 50,8 mm |
| 1 x D-Station fix: | 50,9 - 88,9 mm |
| 3 x D-Station Index: | 50,9 - 88,9 mm |
Lichtschranken
Ausrüstung gemäß CE Vorschriften
Preis FCA Türkei
