Hydraulische CNC Abkantpresse HESSE by DURMA AD-S 30220
| Modell | AD-S 30220 |
| Marke | HESSE by DURMA |
| Zustand | neu |
| Presskraft | 220 to |
| Biegelänge | 3050 mm |
| Ursprungsland | Türkei |
Allgemeine Leistungsdaten
| Presskraft | 220 to |
| Biegelänge | 3050 mm |
| Achsen | Y1 / Y2 / X Achse |
| Hub | 265 mm |
| Abstand zwischen den Ständern | 2600 mm |
| Ausladung im Seitenständer | 450 mm |
| Einbauhöhe | 530 mm |
| Antriebskonzept | hydraulisch |
| Eilgang Y-Achse | 140 mm/s |
| Arbeitsgeschwindigkeit Y-Achse | 10 mm/s |
| Rückzugsgeschwindigkeit Y-Achse | 140 mm/s |
| Hinteranschlagsgeschwindigkeit X-Achse | 500 mm/s |
| Hinteranschlagsgeschwindigkeit R-Achse | 350 mm/s |
| Hinteranschlag Verfahrweg R-Achse | 250 mm |
| Tischhöhe | 900 mm |
| Tischbreite | 104 mm |
| Öltank | 250 l |
| Motorleistung | 22 kW |
Abmessungen und Gewicht
| Länge | 4250 mm |
| Breite | 1770 mm |
| Höhe | 3000 mm |
| Gewicht | 12600 kg |
Beschreibung
Standardausstattung:
3 Achsen (Y1, Y2, X)

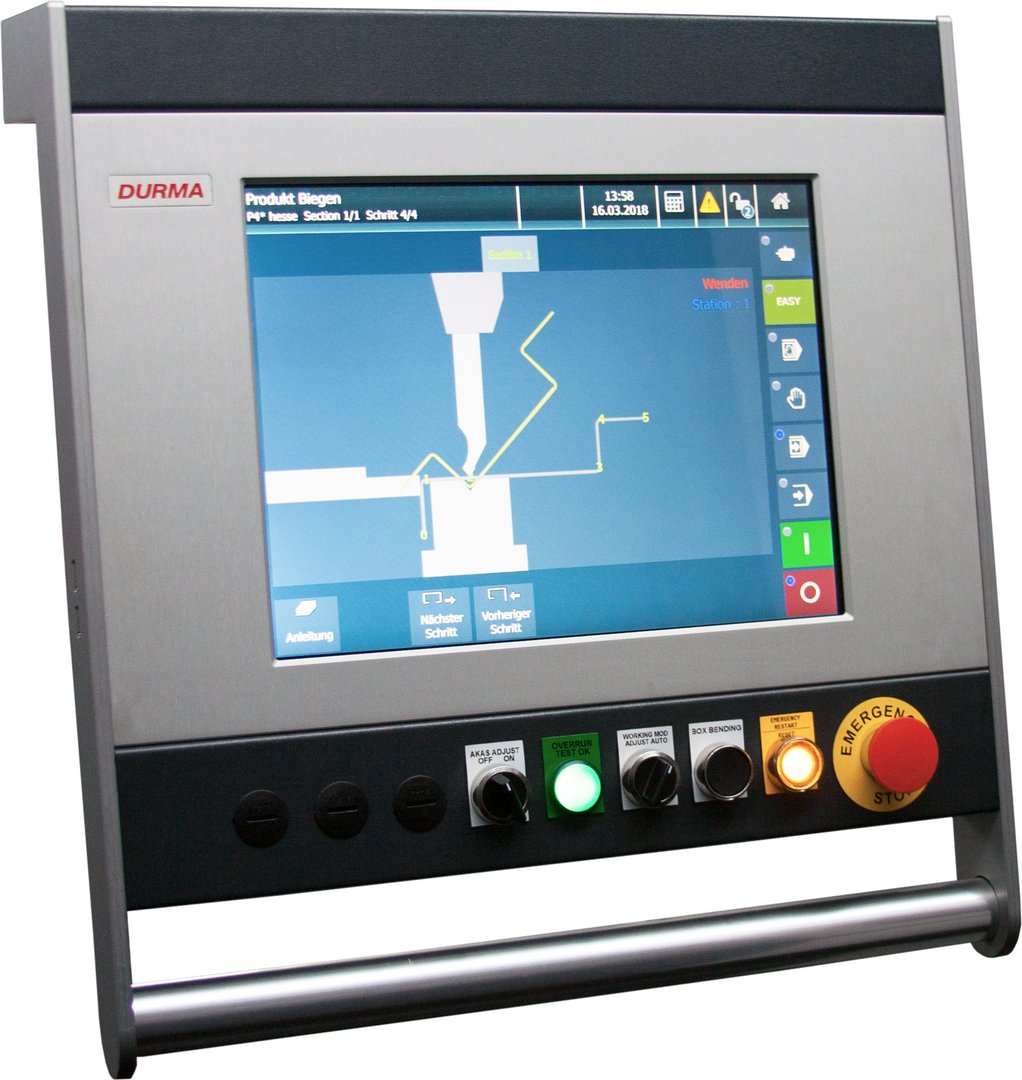

CNC STEUERUNG DT-10 inkl. PC-Software
- 2D Grafikdisplay 10“
- Intuitive Touch-Screen Bedienung (einfaches Zeichnen der Biegekontur mit dem Finger)
- Direkte Programmierung des Biegewinkels
- Bedienerfreundliche Programmierung in Dialogform
- Grafische Simulation des Biegeablaufes
- Automatische Berechnung der gestreckten Länge für den Blechzuschnitt
- Grafischer Produkt- und Werkzeugspeicher
- Korrekturmöglichkeit
- Manueller, halb- und vollautomatischer Arbeitsmodus
- Tonnage Berechnung/Programmierung durch die CNC
- Interner Datenspeicher
- USB Anschlüsse für Backup und Programmauslagerung

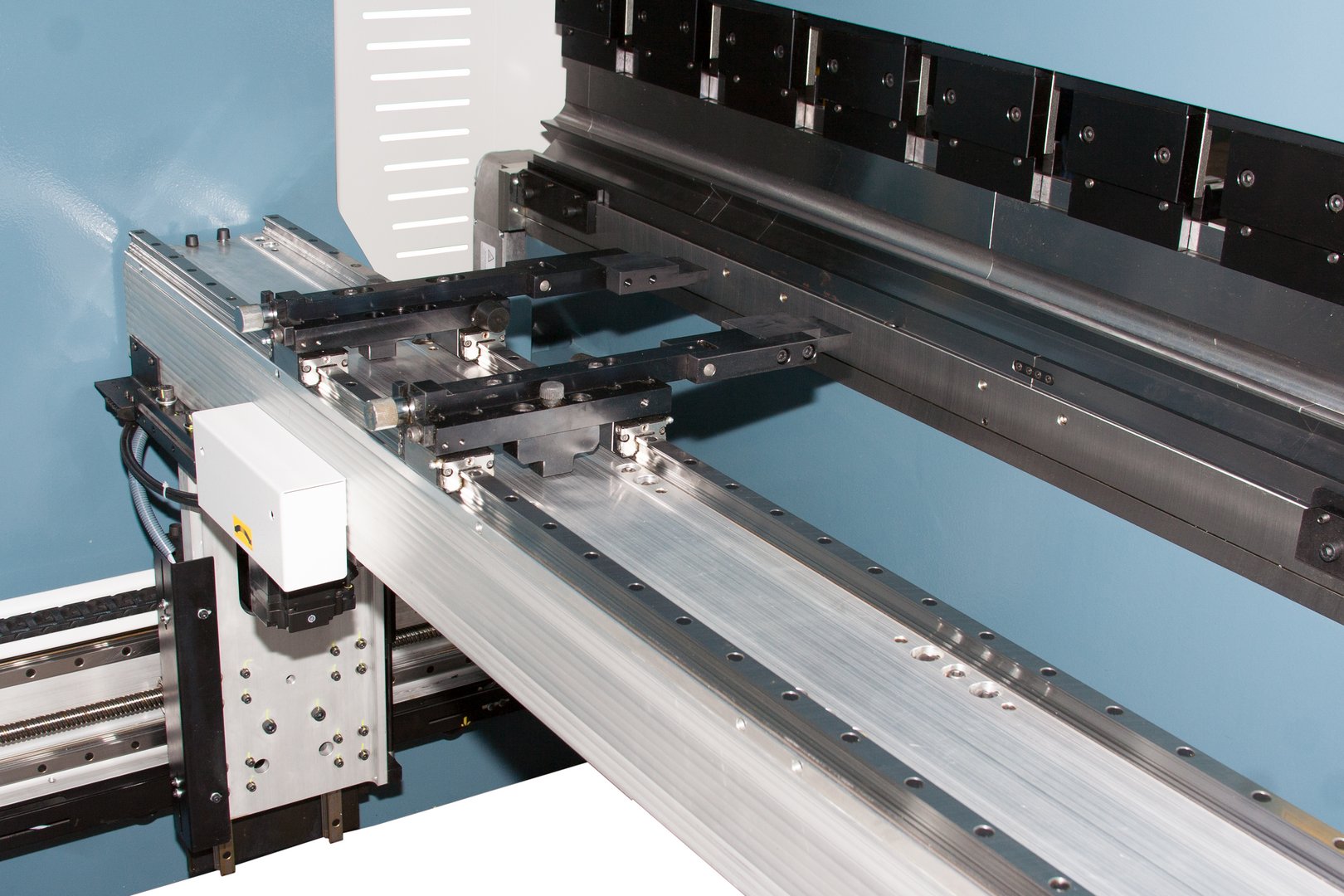

Servomotorisch angetriebener Hinteranschlag auf Linearführungen und Kugelumlaufspindeln
Hinteranschlagfingerblöcke auf doppelten Linearführungen
CNC gesteuerte Bombierung
Oberwerkzeug 1010/A/75°, geteilt und gekröpft
4-V Matrizenblock 60x60 2009 (V= 16,22,35 und 50 mm)
Laserschutzvorrichtung Fiessler AKAS am Oberbalken montiert
Blechauflegarme auf Linearführung
Ausrüstung gemäß CE Vorschriften
Ölfüllung
Betriebsanleitung in DEUTSCH oder ENGLISCH
Vorteile der AD-S:
- mehr Hub, Einbauhöhe und Ausladung
- höhere Annäherungs- und Rückzugsgeschwindigkeit des Oberbalkens
- höhere Hinteranschlagsgeschwindigkeit
- Hinteranschlagfinger auf doppelter statt einfacher Linearführung
- mehr Optionen verfügbar wie z.B.: weitere Hinteranschlagachsen (z.B. Z1/Z2, Delta X, bis zu 6 Achsen), Biegehilfen, Laser-Winkelmeßsystem, Tandemausführung, andere CNC Steuerungen …
Optionen:
R-Achse
R/Z1/Z2-Achsen
CNC Steuerung Delem DA66 S
CNC Steuerung DELEM DA-69S 3D inkl. PC Software Profile-S mit 3D Dateien Importmöglichkeit
Hydraulische oder pneumatische Werkzeugklemmungen für Euro oder Wila Werkzeuge
