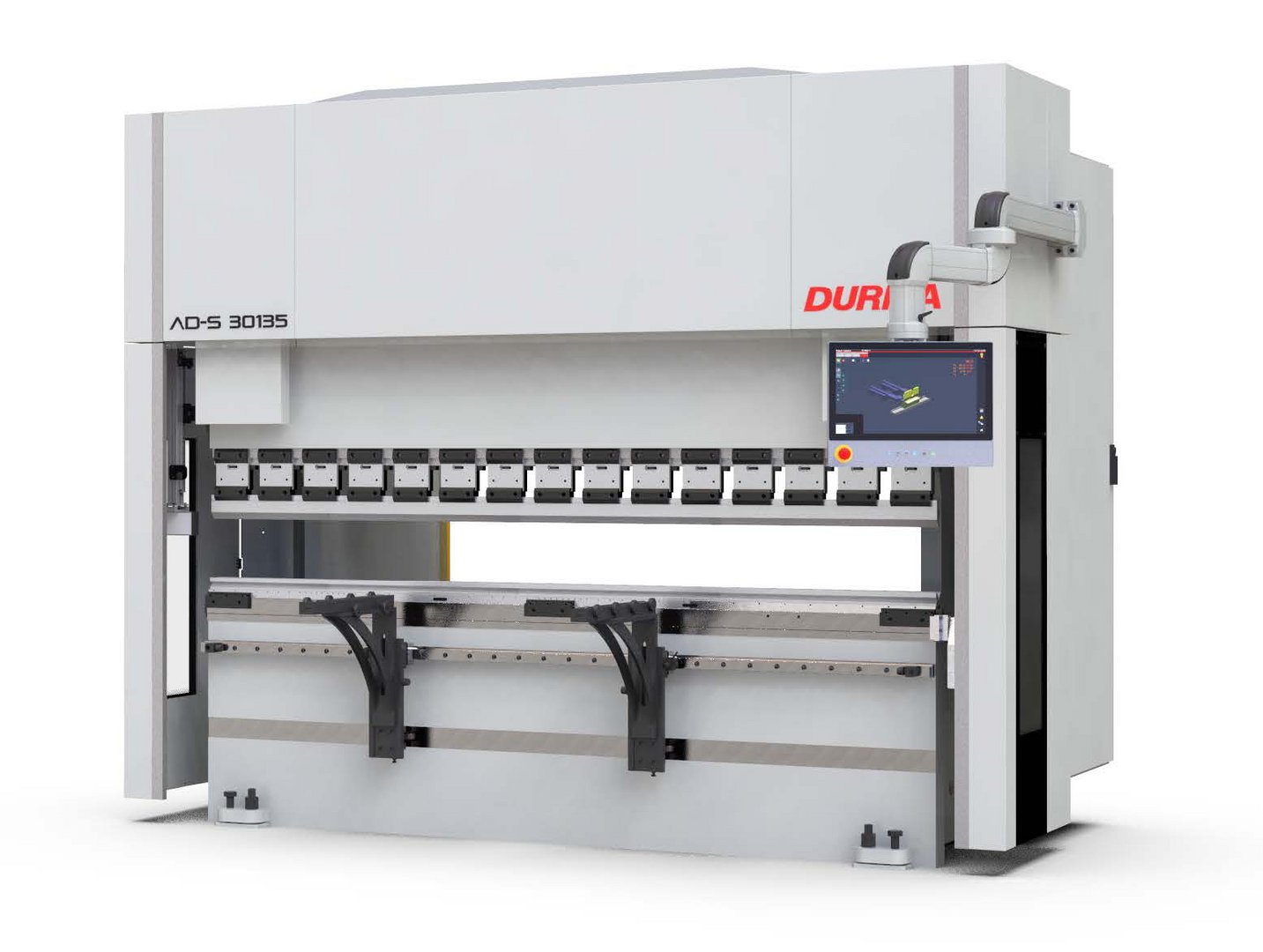

Hydraulische CNC Abkantpresse HESSE by DURMA AD-Servo 30135
| Modell | AD-Servo 30135 |
| Marke | HESSE by DURMA |
| Zustand | neu |
| Presskraft | 135 to |
| Biegelänge | 3050 mm |
| Ursprungsland | Türkei |
Allgemeine Leistungsdaten
| Presskraft | 135 to |
| Biegelänge | 3050 mm |
| Achsen | Y1 / Y2 / X und R Achse |
| Hub | 265 mm |
| Abstand zwischen den Ständern | 2600 mm |
| Ausladung im Seitenständer | 410 mm |
| Einbauhöhe | 530 mm |
| Antriebskonzept | hydraulisch |
| Eilgang Y-Achse | 200 mm/s |
| Arbeitsgeschwindigkeit Y-Achse | 10 mm/s |
| Rückzugsgeschwindigkeit Y-Achse | 200 mm/s |
| Hinteranschlag Verfahrweg X-Achse | 650 mm |
| Hinteranschlagsgeschwindigkeit X-Achse | 500 mm/s |
| Hinteranschlag Verfahrweg R-Achse | 250 mm |
| Tischhöhe | 900 mm |
| Tischbreite | 104 mm |
| Motorleistung | 2x4 kW |
Abmessungen und Gewicht
| Länge | 4200 mm |
| Breite | 1680 mm |
| Höhe | 2750 mm |
| Gewicht | 9500 kg |
Beschreibung
Je ein Servomotor und Pumpe pro Zylinder
4 Achsen (Y1, Y2, X und R)

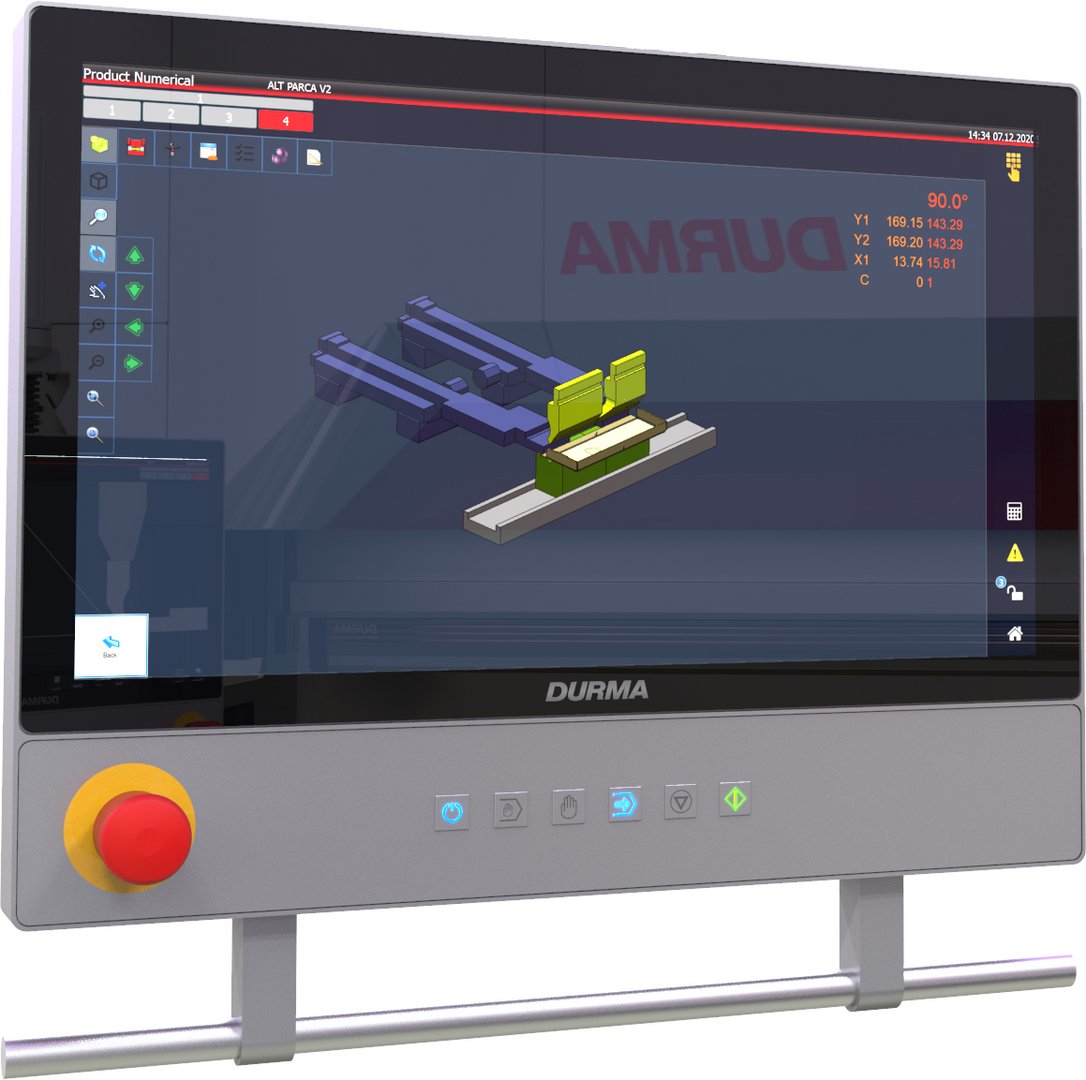

CNC STEUERUNG SKY 22
- Full HD Grafikdisplay 21,5“ mit 2D und 3D Darstellung des programmierten Werkstückes
- Intuitive Touch-Screen Bedienung (einfaches Zeichnen der Biegekontur mit dem Finger)
- Bedienerfreundliche Programmierung in Dialogform wahlweise im 2D oder 3D-Modus
- 2D und 3D Simulation des Biegeablaufes
- automatische Werkzeugauswahl im 3D-Modus
- Automatische Berechnung der gestreckten Länge für den Blechzuschnitt
- Automatische Biegefolgenberechnung
- Grafischer Produkt- und Werkzeugspeicher
- Korrekturmöglichkeit
- USB Anschlüsse und Ethernet Anschluss für Import, Backup und Programmauslagerung
- Betriebssystem Windows 10
- Importunterstützung von IGES, STEP, DXF Dateien
Servomotorisch angetriebener Hinteranschlag auf Linearführungen und Kugelumlaufspindeln
Hinteranschlagfingerblöcke auf doppelten Linearführungen
CNC gesteuerte Bombierung
Oberwerkzeug 1010/A/75°, geteilt und gekröpft
4-V Matrizenblock 60x60 2009 (V= 16,22,35 und 50 mm)
Laserschutzvorrichtung Fiessler AKAS am Oberbalken montiert
Blechauflegarme auf Linearführung
Ausrüstung gemäß CE Vorschriften
Ölfüllung
Betriebsanleitung in DEUTSCH oder ENGLISCH
Vorteile dieser Bauweise:
- die Hydraulik läuft nur während der Oberbalkenbewegung
- geringer Energiebedarf
- geringe Geräuschentwicklung
- hohe Geschwindigkeit
Optionen:
| Z1/Z2-Achsen | ||
| CNC Steuerung Delem DA-66 S | ||
| CNC Steuerung DELEM DA-69S 3D inkl. PC Software Profile-S mit 3D Dateien Importmöglichkeit | ||
| Schnellklemmhebel für das Oberwerkzeug |
