Allgemeine Leistungsdaten
| Drehdurchmesser über Bett | 460 mm |
| Spitzenweite | 1000 mm |
| Spindelbohrung | 56 mm |
| Drehdurchmesser über Querschlitten | 230 mm |
| Bettbreite | 350 mm |
| Spindelaufnahme | D1-6 |
| Spindelkegel | 1/20 MK |
| Drehzahlstufen | 3 |
| Spindeldrehzahl | 33 - 3100 1/min |
| Quervorschub | 5000 mm/min |
| Eilgang Z-Achse | 8000 mm/min |
| Verstellbereich Querschlitten | 280 mm |
| Reitstock Pinolendurchmesser | 75 mm |
| Reitstock Aufnahme | 5 MK |
| Reitstock Pinolenweg | 190 mm |
| Motorleistung | 9 / 13,5 (S1 / S6-40%) kW |
| Positioniergenauigkeit | 0.02 mm |
| Wiederholgenauigkeit | 0.01 mm |
| Genauigkeitsstandard | ISO3655 |
Abmessungen und Gewicht
| Länge | 2840 mm |
| Breite | 1905 mm |
| Höhe | 2235 mm |
| Gewicht | 2900 kg |
Beschreibung
Drei Betriebsarten: CNC / teach-in / manuell
CNC Steuerung Siemens 828D
• 12-Zoll-Farbbildschirm
• Lineare Interpolation
• Kreisinterpolation
• Helixinterpolation
• Skip-Funktion
• Werkstückkoordinatensystem
• Drehung des Koordinatensystems
• Gewindeschneiden ohne Ausgleichsfutter (rigid tapping)
• Spiegelung, Skalierung und Drehung
• Drehzyklus
• ShopTurn-Software
Mit Präzisionslagern, die einen Spindelrundlauf von weniger als 0,005 mm gewährleisten,
für hohe Genauigkeit und dauerhafte Schnittstabilität.

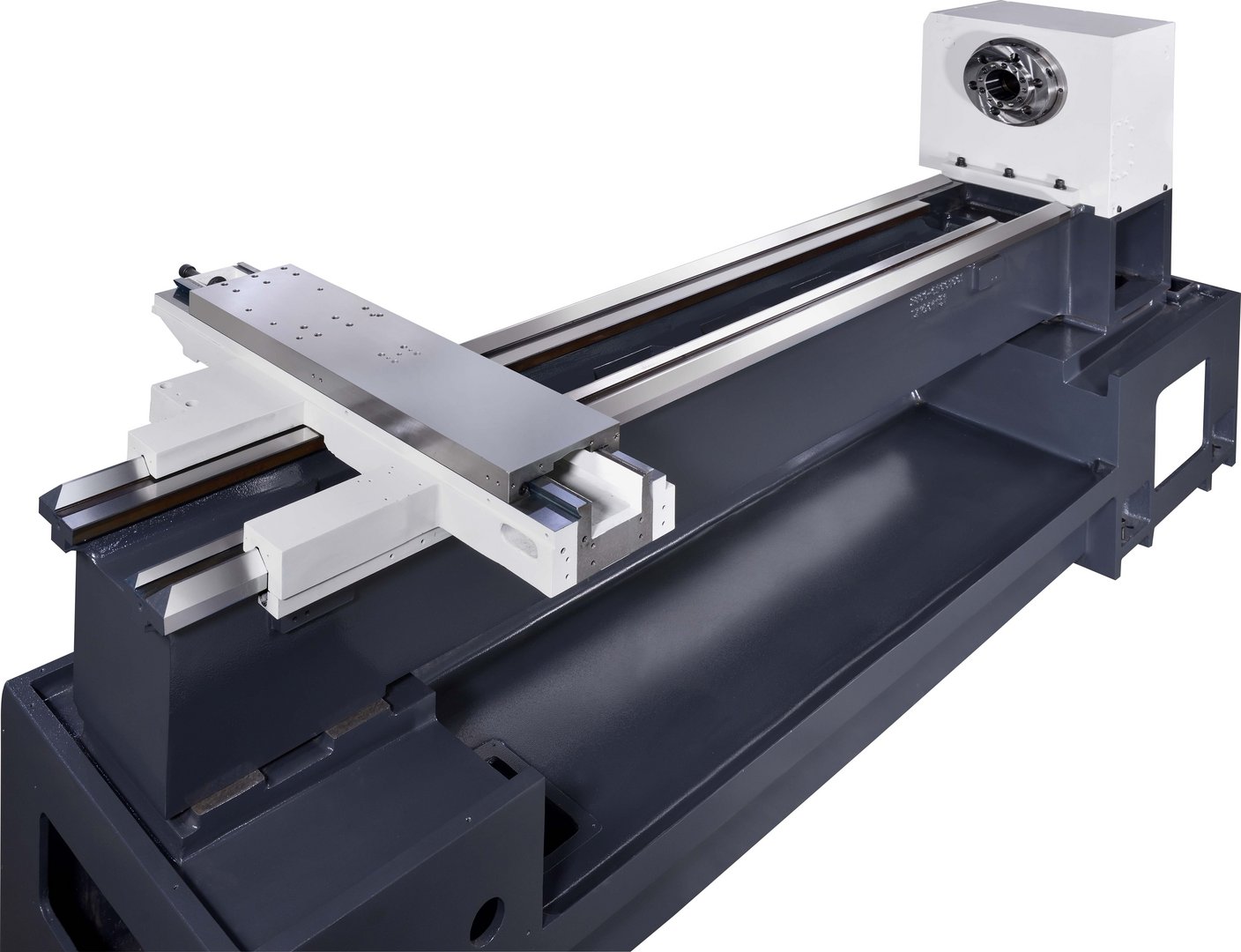

Präzisionskugelumlaufspindel Ø 40 mm (Klasse C5) auf der Z-Achse und Kugelumlaufspindel Ø 25 mm (Klasse C3) auf der X-Achse.
2-Achsen AC Servomotoren

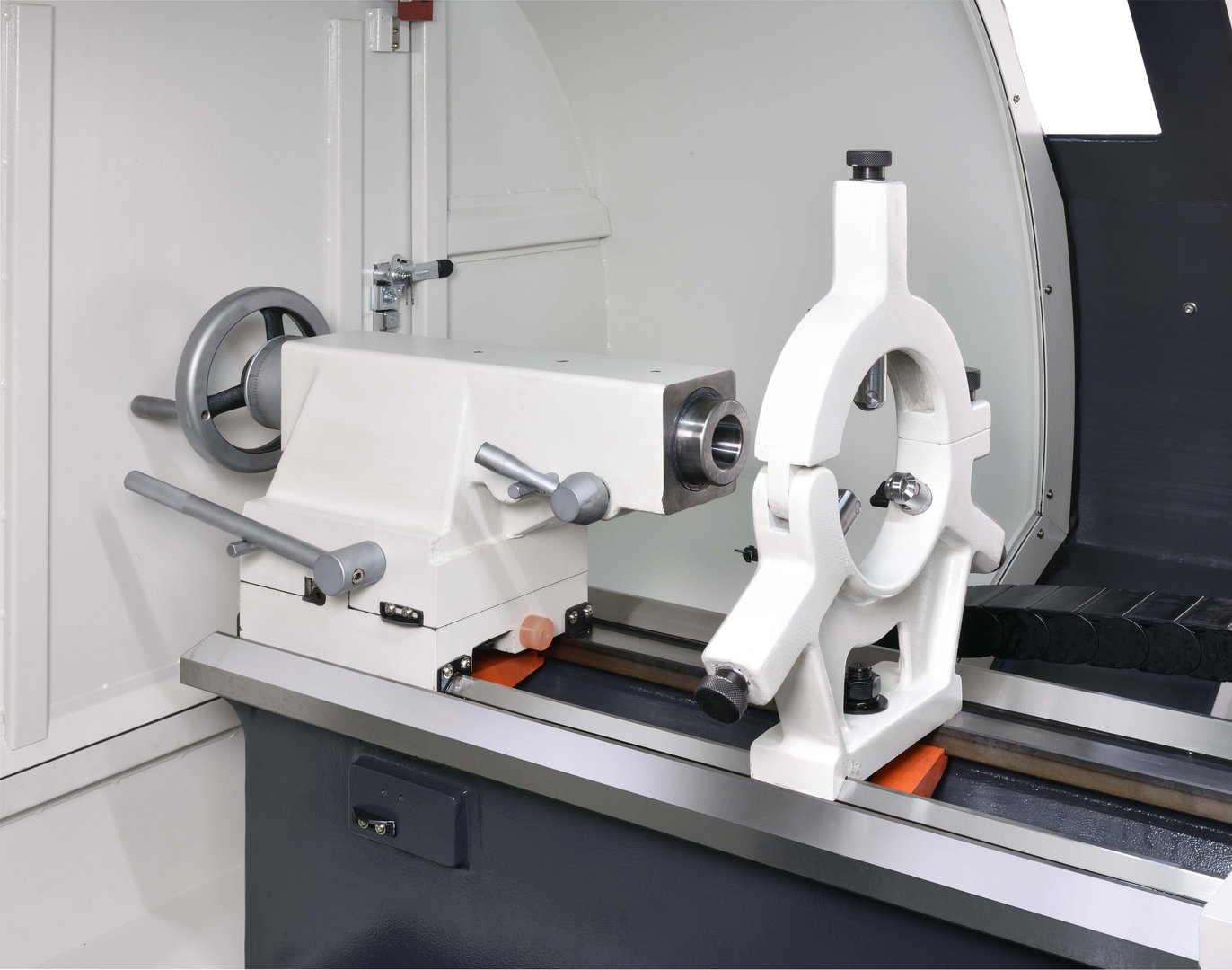

Lünette 20–160 mm, Rollentyp.
Manuelle Reitstockpinole, Durchmesser 75 mm (MK5), Verfahrweg 190 mm.
Programmier- und Bedienungsanleitungen.

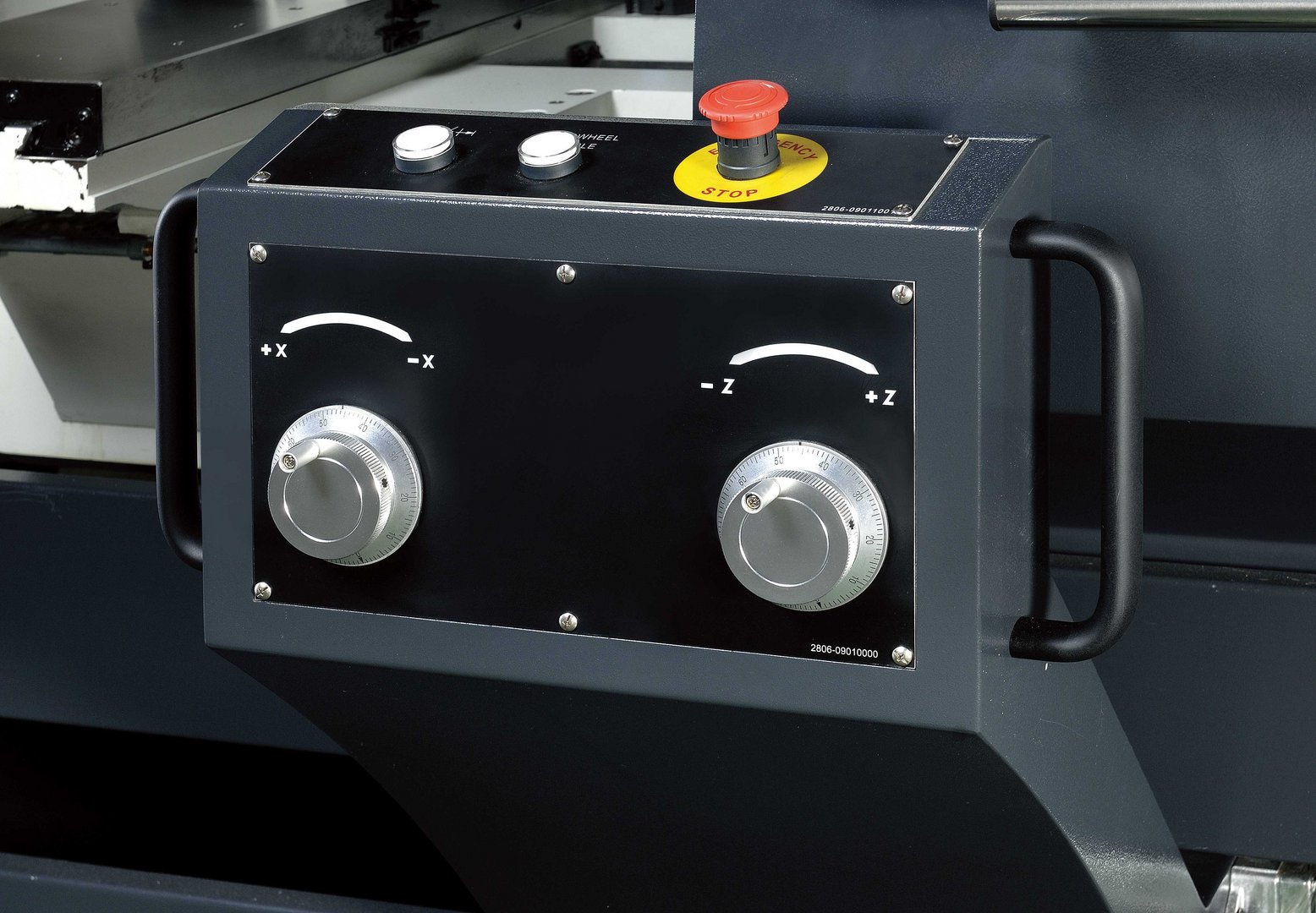

Elektronisches Handrad für X- und Z-Achse
Manueller 4-Stationen-Werkzeughalter (25 x 25 mm)
Automatisches Schmiersystem
Vollständig geschlossener Spritzschutz.
Spänebehälter mit Kühlmitteltank
Abnahmebericht
LED-Arbeitsleuchte
Kühlmittelsystem
Vorbereitung für Ölkühlsystem
Optionen (Preise auf Anfrage):
Fagor Steuerung anstelle Siemens

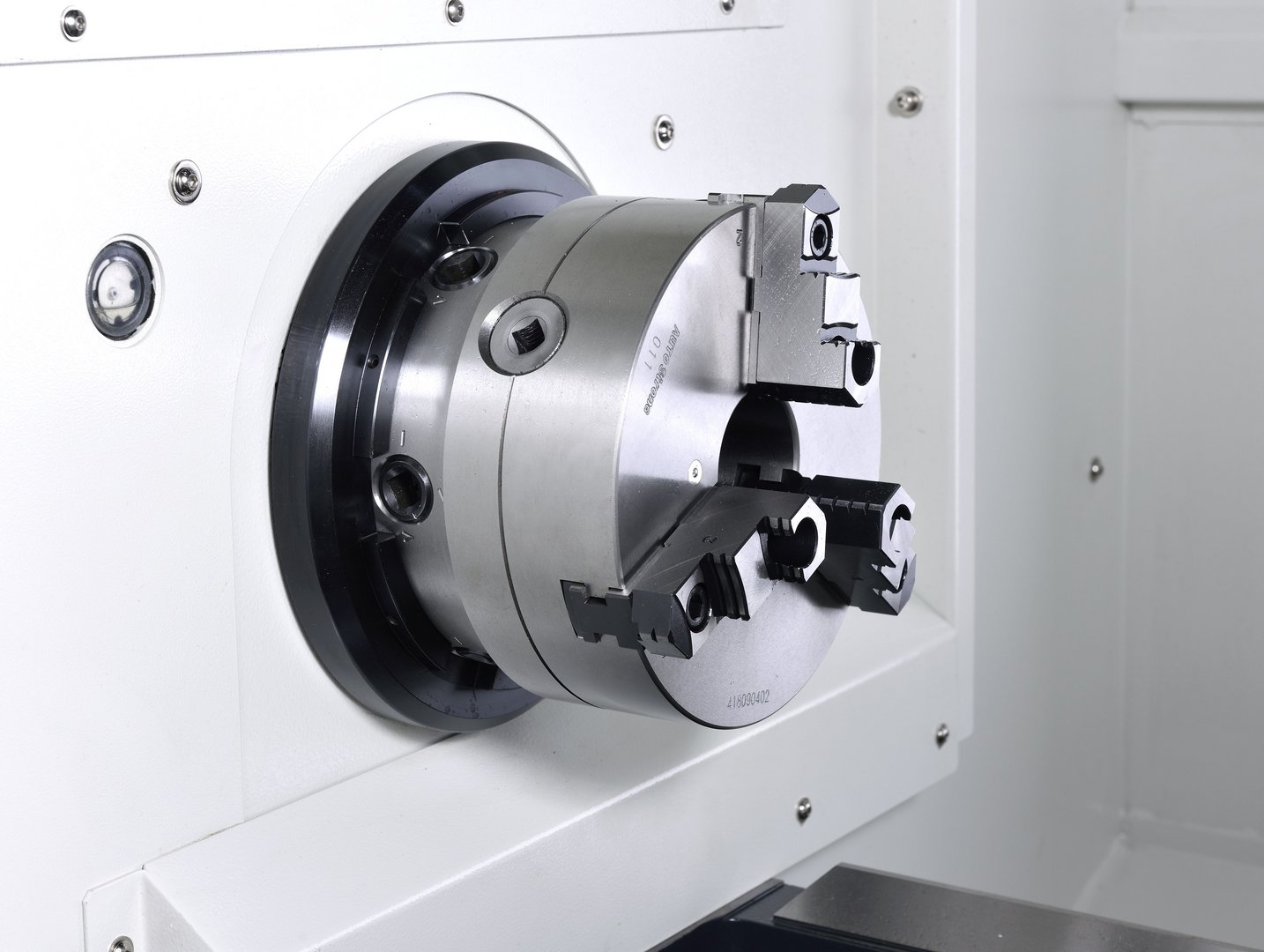

Manuelles oder hydraulisches Spannfutter

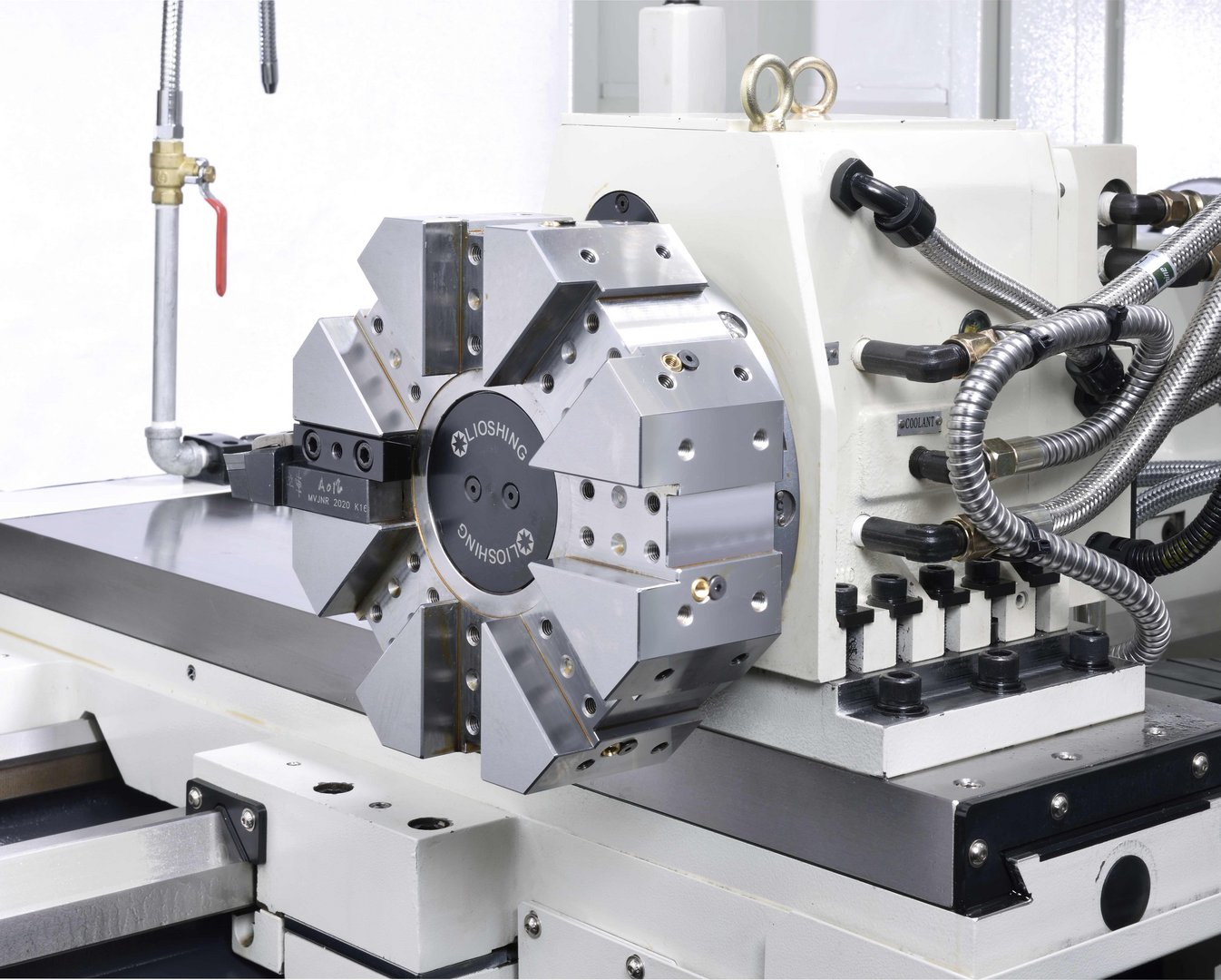

8fach Revolver
elektrisch drehbarer 4-fach Werkzeughalter
Späneförderer
Hochdruckkühlmittelpumpe
weitere Optionen auf Anfrage
Alternative:
Variante FCL-1860 mit 1500 mm Spitzenweite
Weitere Informationen
Produktvideo

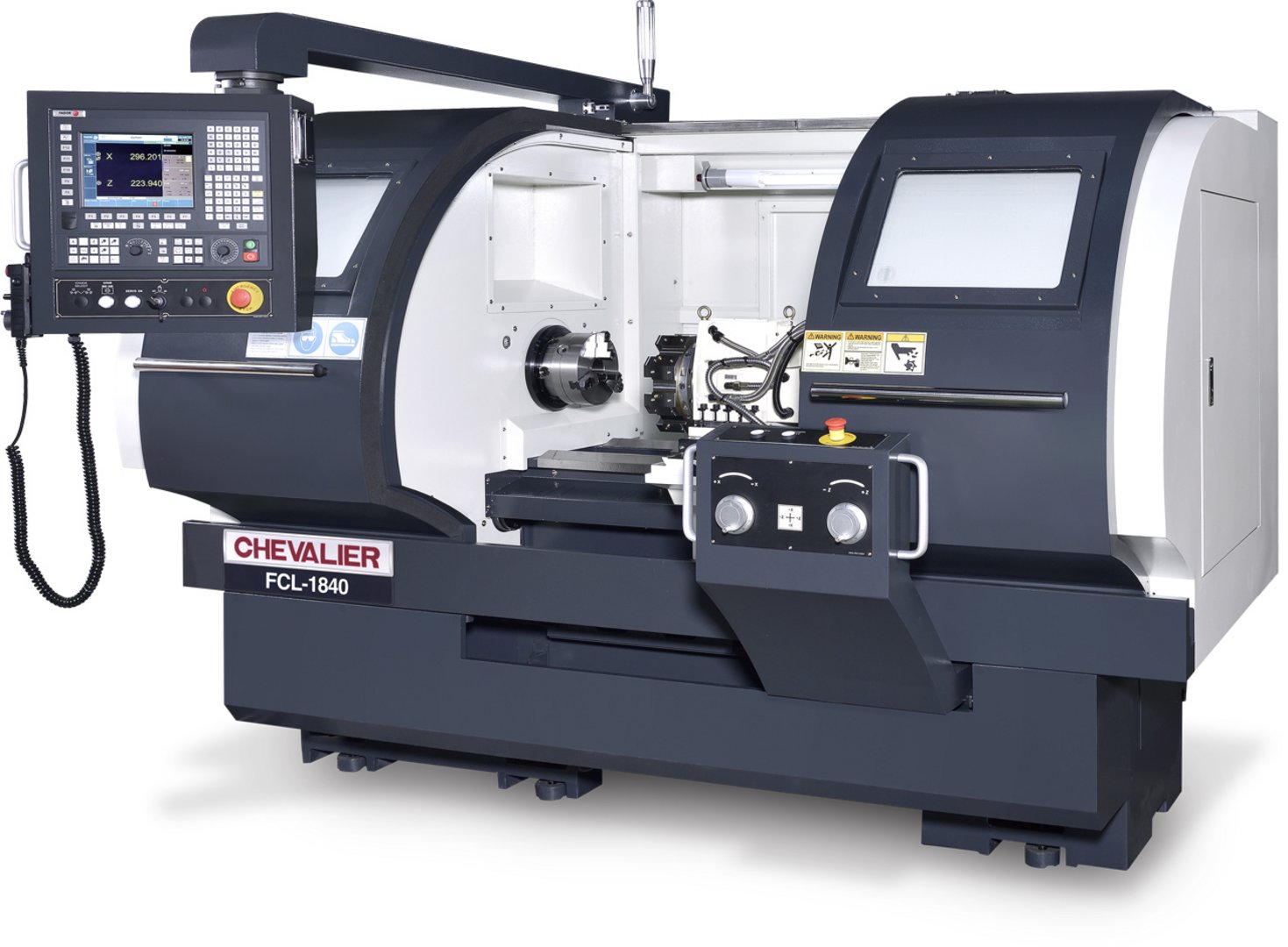

CNC Multifunktions-Drehmaschine FCL-1840
