Allgemeine Leistungsdaten
| Drehdurchmesser über Bett | 540 mm |
| Spitzenweite | 1500 mm |
| Spindelbohrung | 85 mm |
| Drehdurchmesser über Querschlitten | 310 mm |
| Bettbreite | 350 mm |
| Spindelaufnahme | D1-8 |
| Spindelkegel | 1/20 MK |
| Drehzahlstufen | 3 |
| Spindeldrehzahl | 27 - 2250 1/min |
| Quervorschub | 5000 mm/min |
| Eilgang Z-Achse | 8000 mm/min |
| Verstellbereich Querschlitten | 280 mm |
| Reitstock Pinolendurchmesser | 75 mm |
| Reitstock Aufnahme | 5 MK |
| Reitstock Pinolenweg | 190 mm |
| Motorleistung | 9 / 13,5 (S1 / S6 40%) kW |
| Positioniergenauigkeit | 0.02 mm |
| Wiederholgenauigkeit | 0.016 mm |
| Genauigkeitsstandard | ISO3655 |
Abmessungen und Gewicht
| Länge | 3340 mm |
| Breite | 1905 mm |
| Höhe | 2235 mm |
| Gewicht | 3400 kg |
Beschreibung
Drei Betriebsarten: CNC / teach-in / manuell

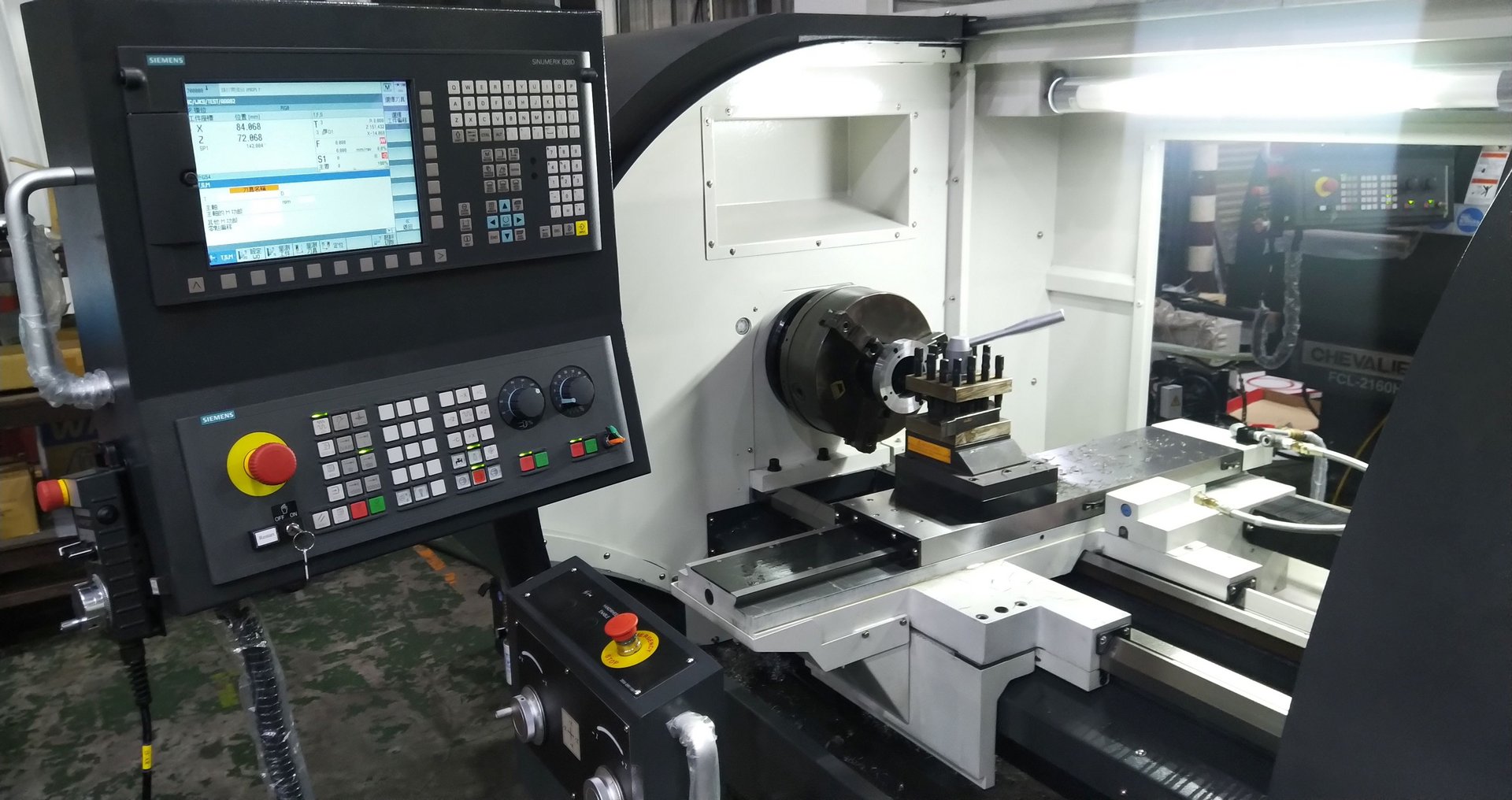

CNC Steuerung Siemens 828D
• 12-Zoll-Farbbildschirm
• Lineare Interpolation
• Kreisinterpolation
• Helixinterpolation
• Skip-Funktion
• Werkstückkoordinatensystem
• Drehung des Koordinatensystems
• Gewindeschneiden ohne Ausgleichsfutter (rigid tapping)
• Spiegelung, Skalierung und Drehung
• Drehzyklus
• ShopTurn-Software
Große Spindelbohrung, mit Präzisionslagern für hohe Genauigkeit und dauerhafte Schnittstabilität.

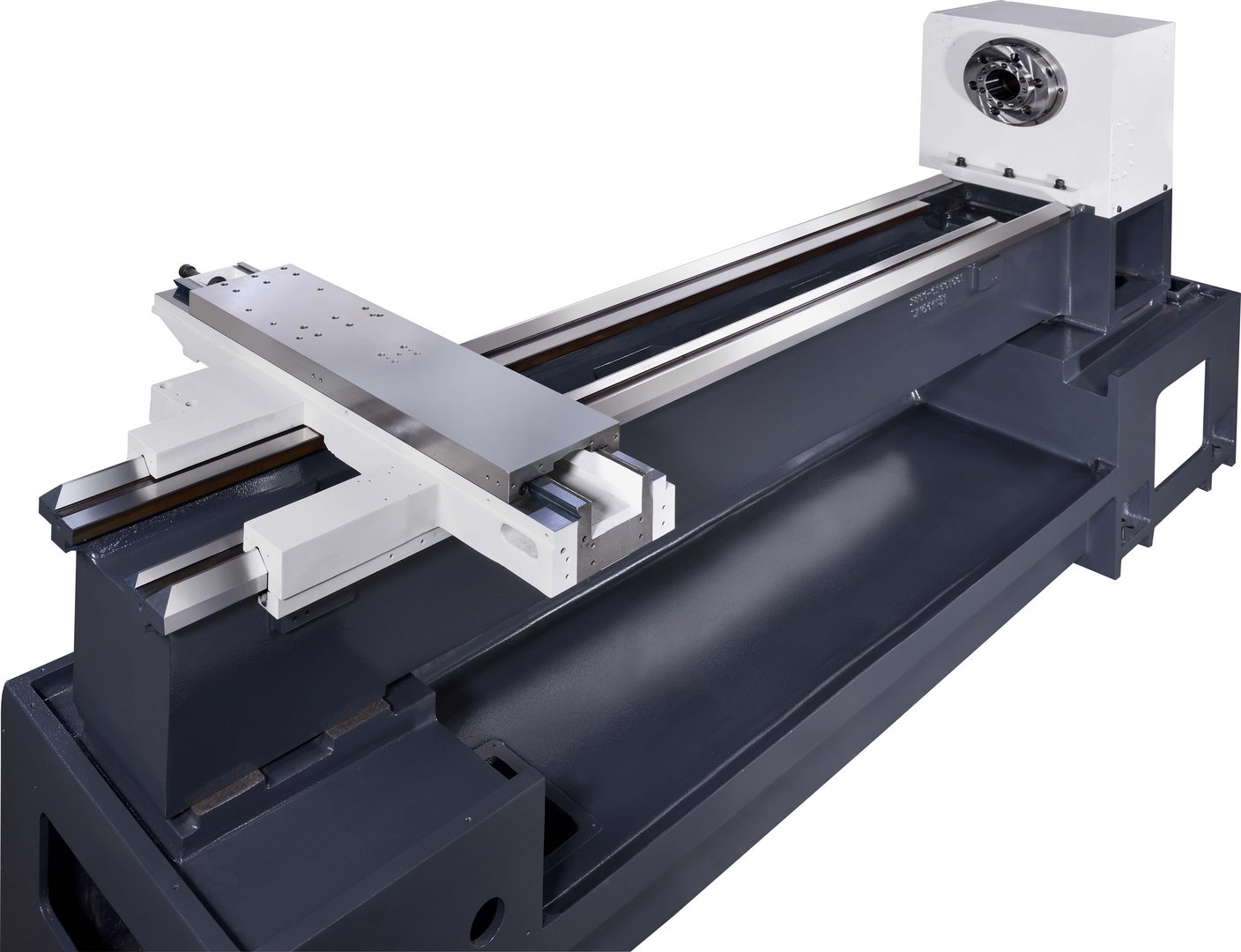

Präzisionskugelumlaufspindel Ø 40 mm (Klasse C5) auf der Z-Achse und Kugelumlaufspindel Ø 25 mm (Klasse C3) auf der X-Achse.
2-Achsen AC Servomotoren

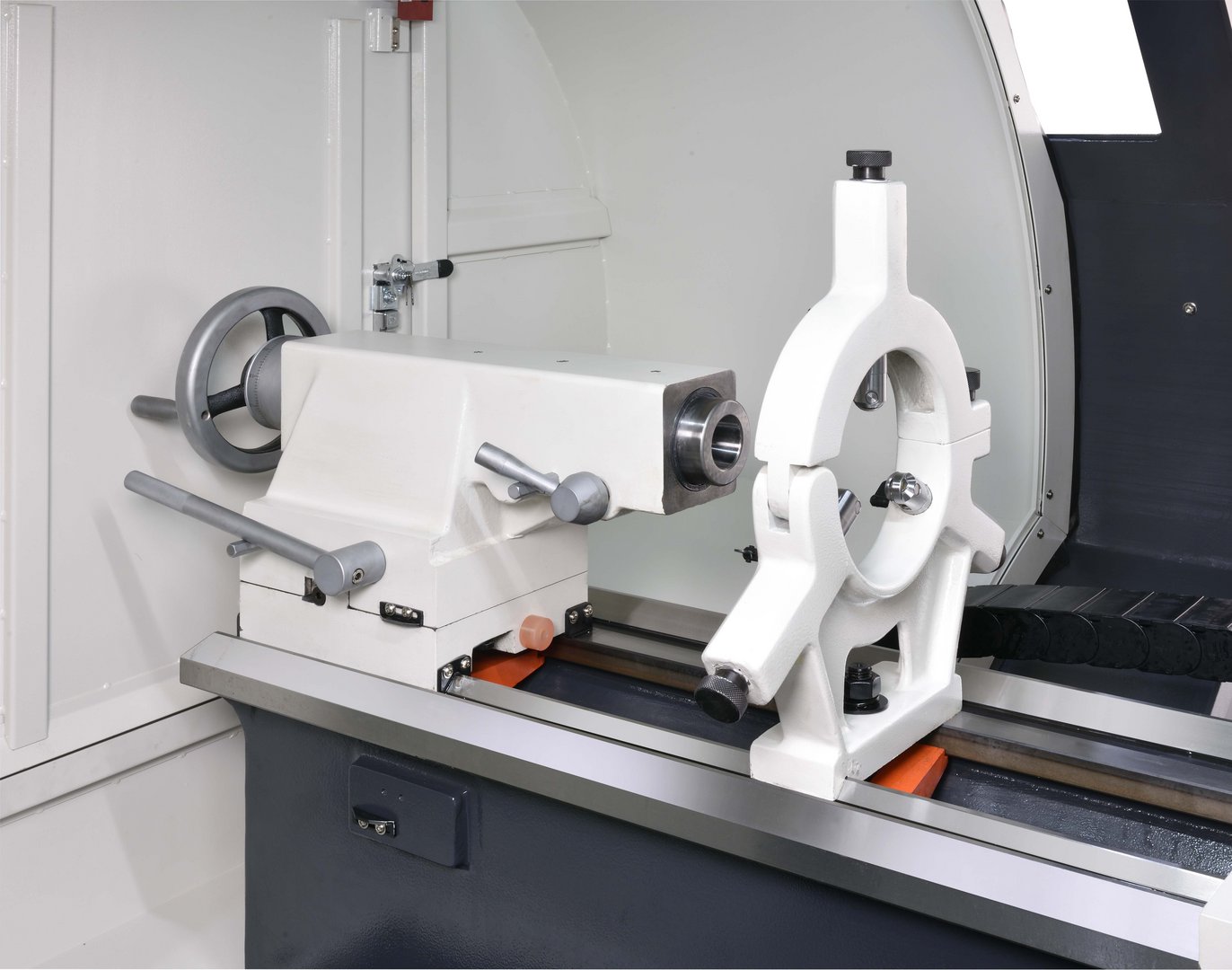

Lünette 50–300 mm, Rollentyp.
Manuelle Reitstockpinole, Durchmesser 75 mm (MK5), Verfahrweg 190 mm.
Programmier- und Bedienungsanleitungen.

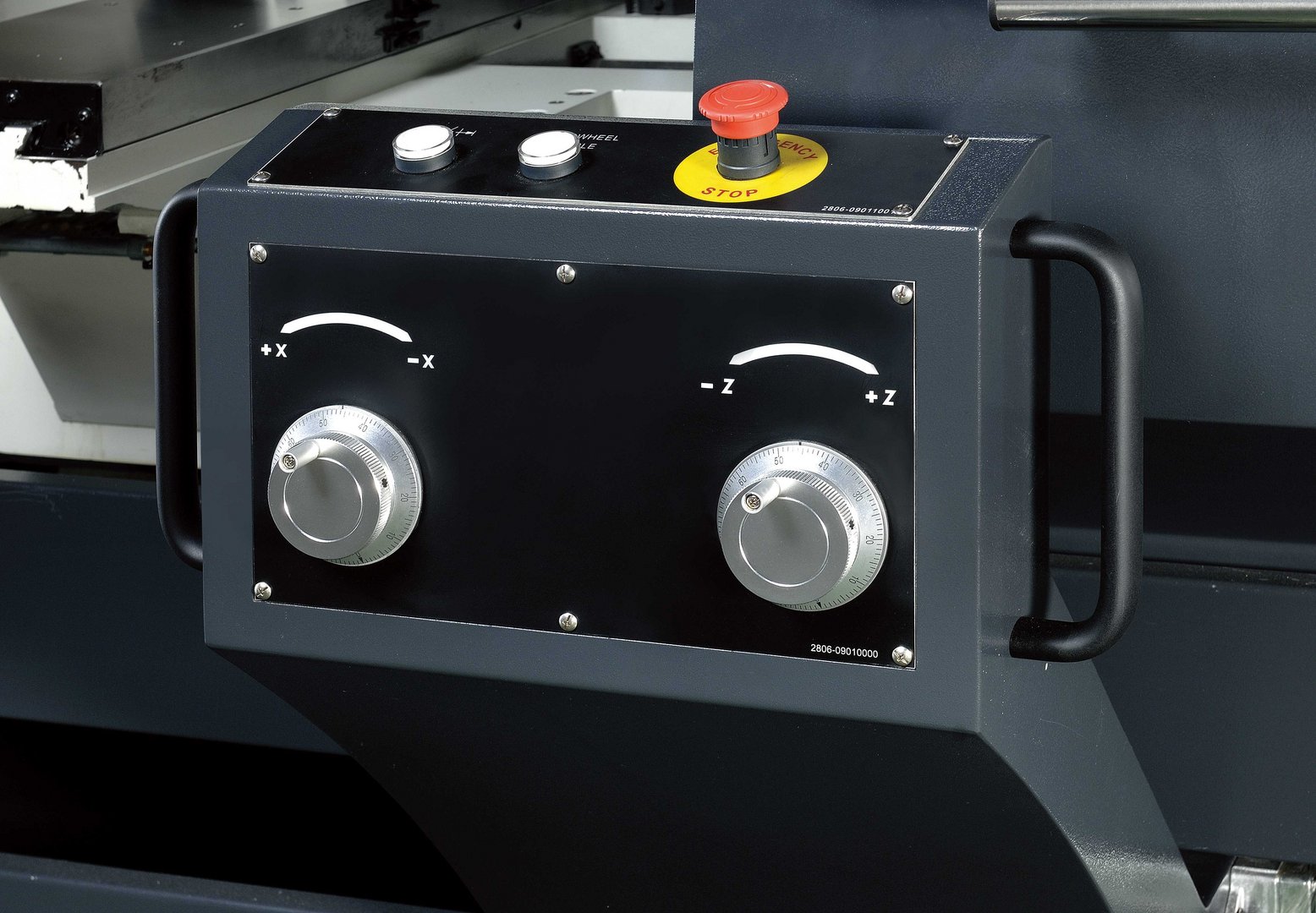

Elektronisches Handrad für X- und Z-Achse

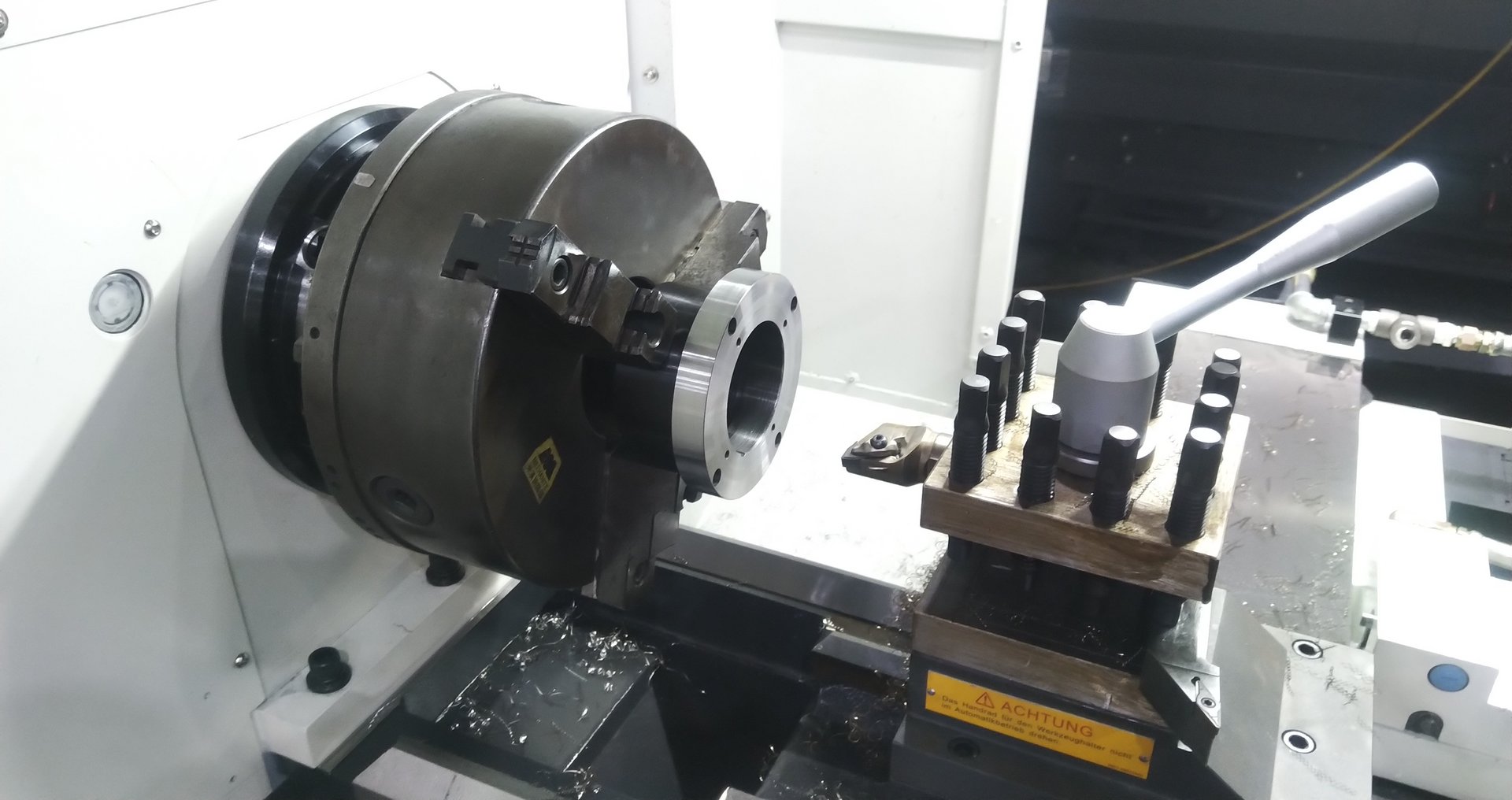

Manueller 4-Stationen-Werkzeughalter (25 x 25 mm)
Automatisches Schmiersystem
Vollständig geschlossener Spritzschutz mit Schiebetür und Fenster
Spänebehälter mit Kühlmitteltank
Abnahmebericht
LED-Arbeitsleuchte
Kühlmittelsystem
Vorbereitung für Ölkühlsystem
Optionen (Preise auf Anfrage):
Fagor Steuerung anstelle Siemens

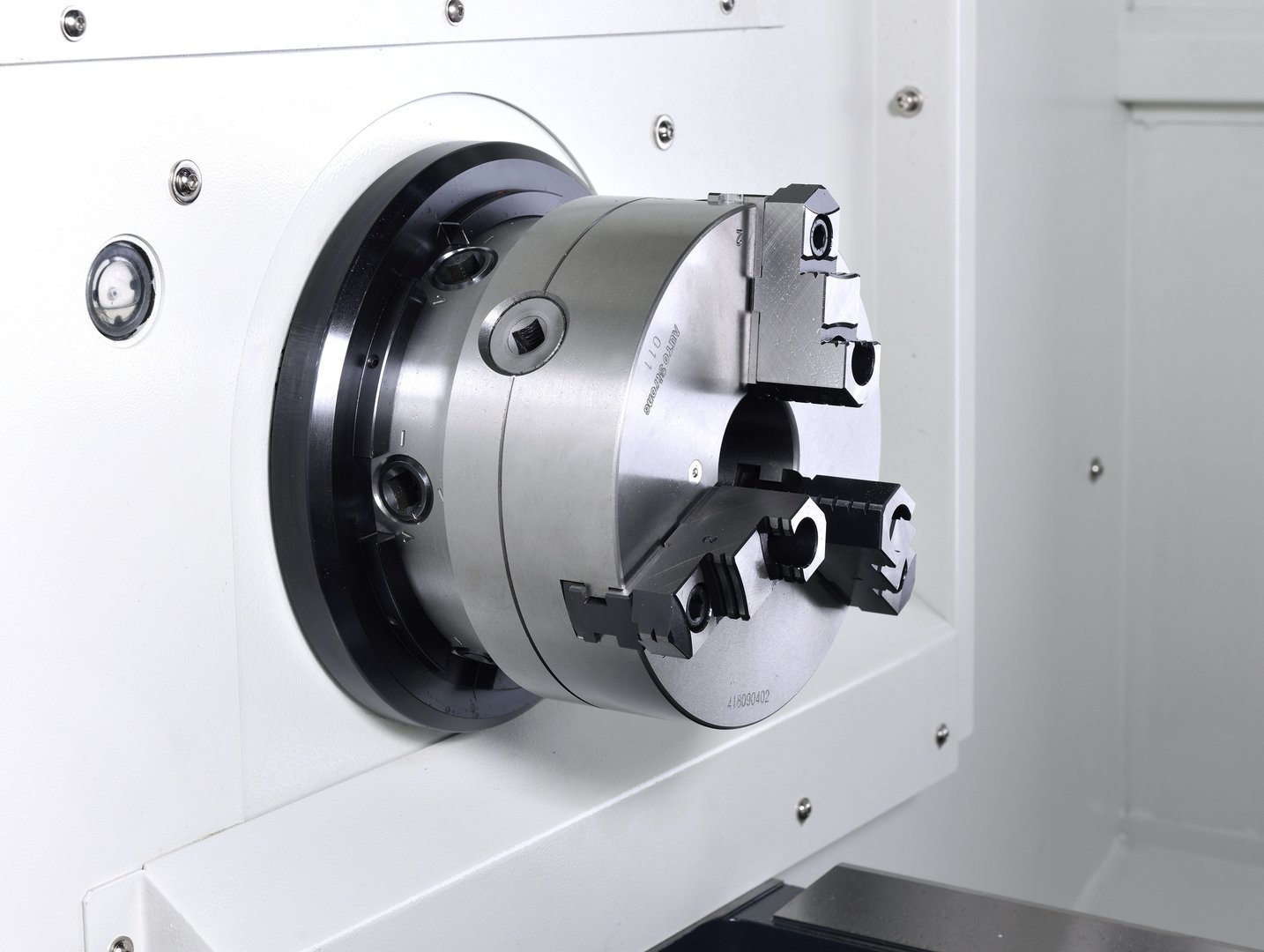

Manuelles oder hydraulisches Spannfutter

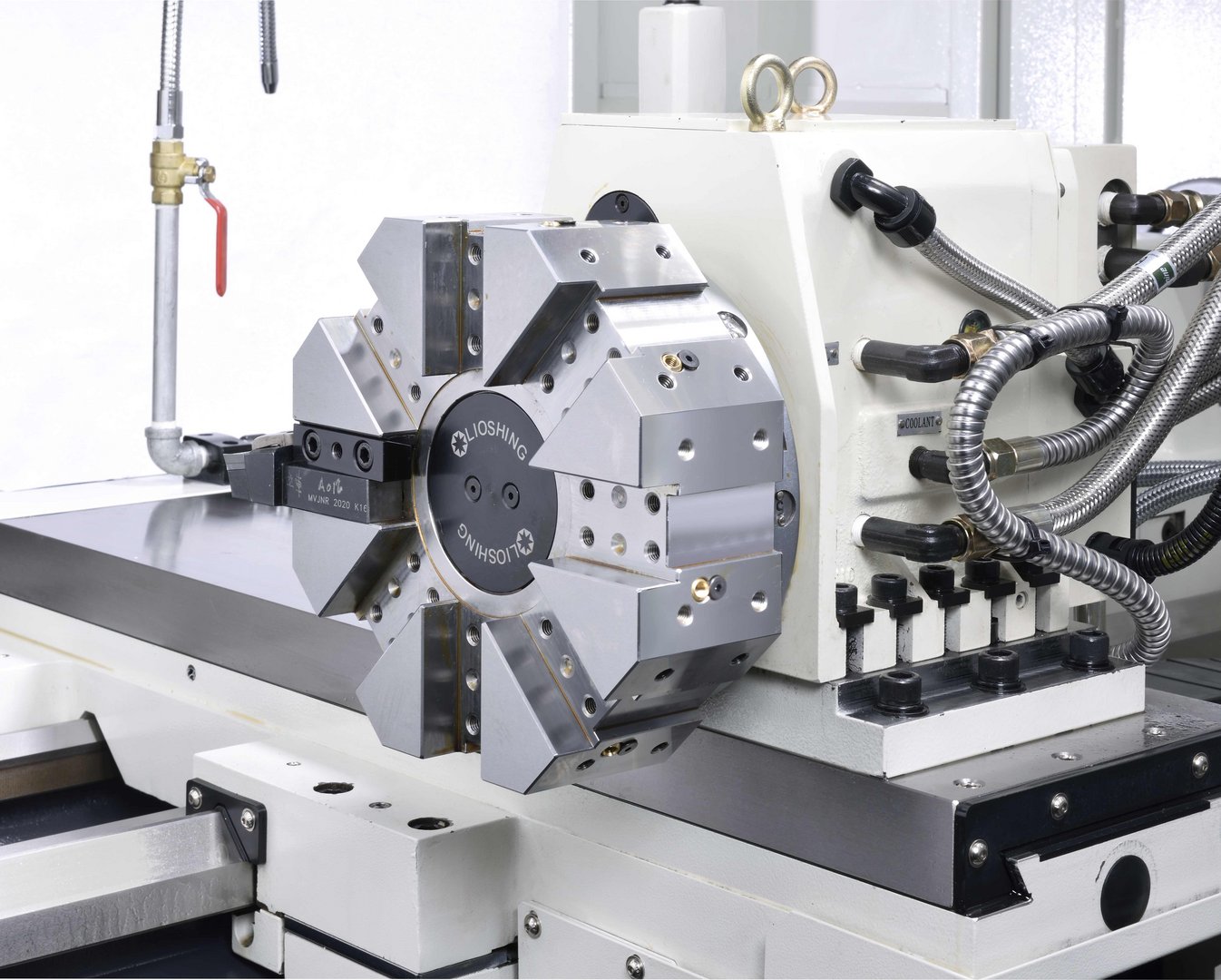

8fach Revolver, wahlweise mit angetriebenen Werkzeugen
elektrisch drehbarer 4-fach Werkzeughalter
Späneförderer
Hochdruckkühlmittelpumpe
weitere Optionen auf Anfrage
Alternative:
Variante FCL-2140 mit 1000 mm Spitzenweite
Variante FCL-2180 mit 2000 mm Spitzenweite
Weitere Informationen
Produktvideo

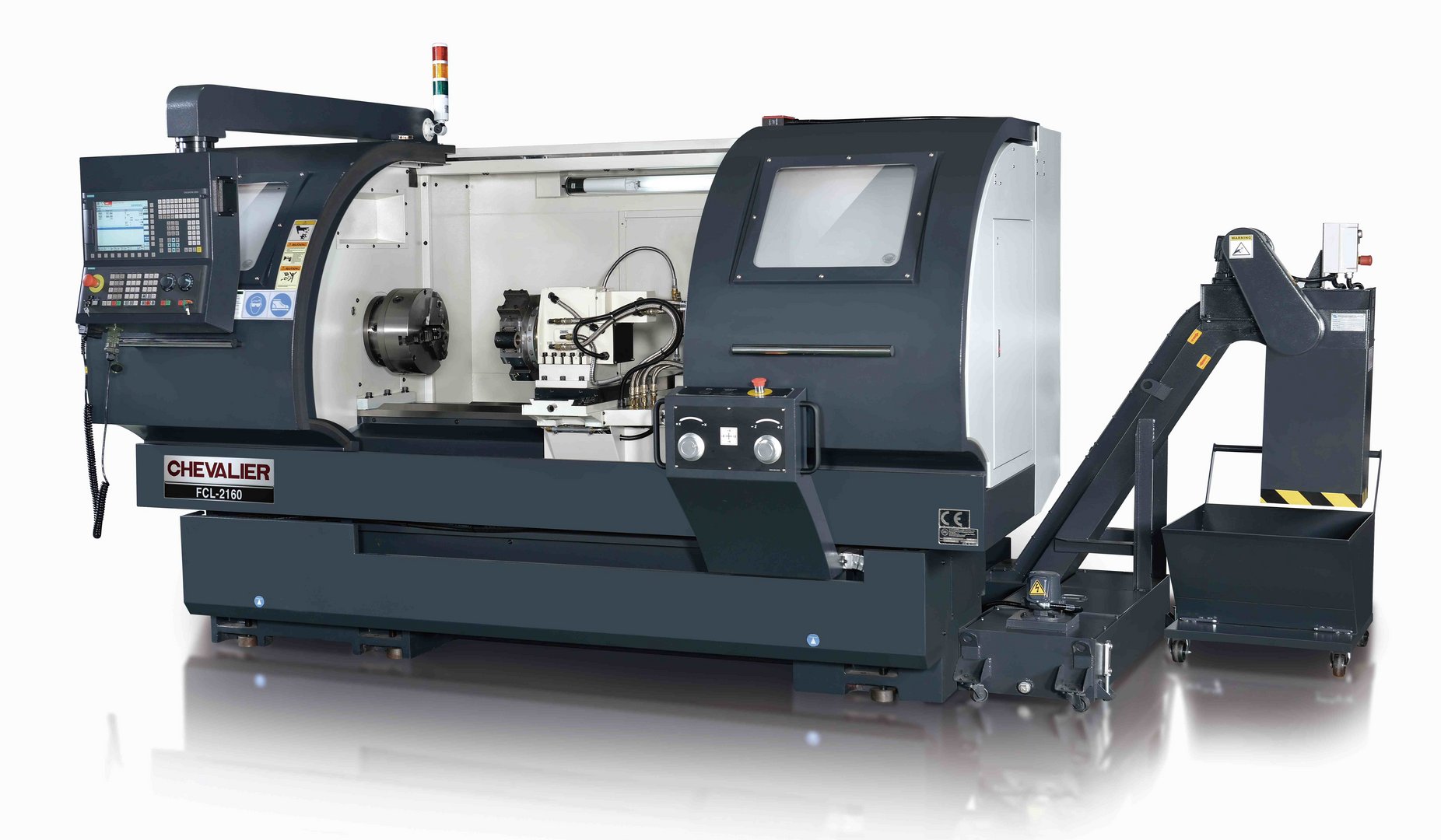

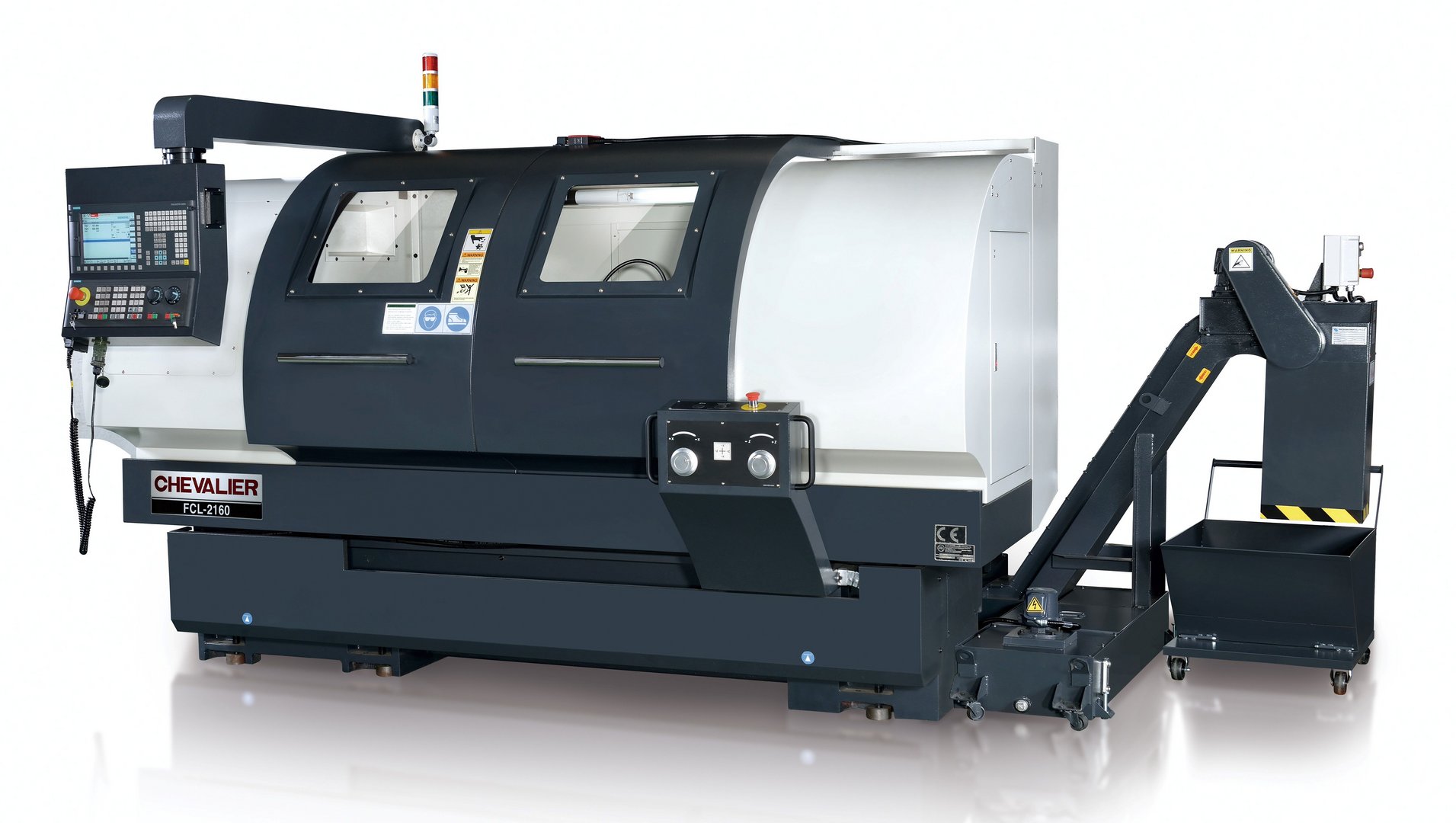

CNC Multifunktions-Drehmaschine FCL-2160
