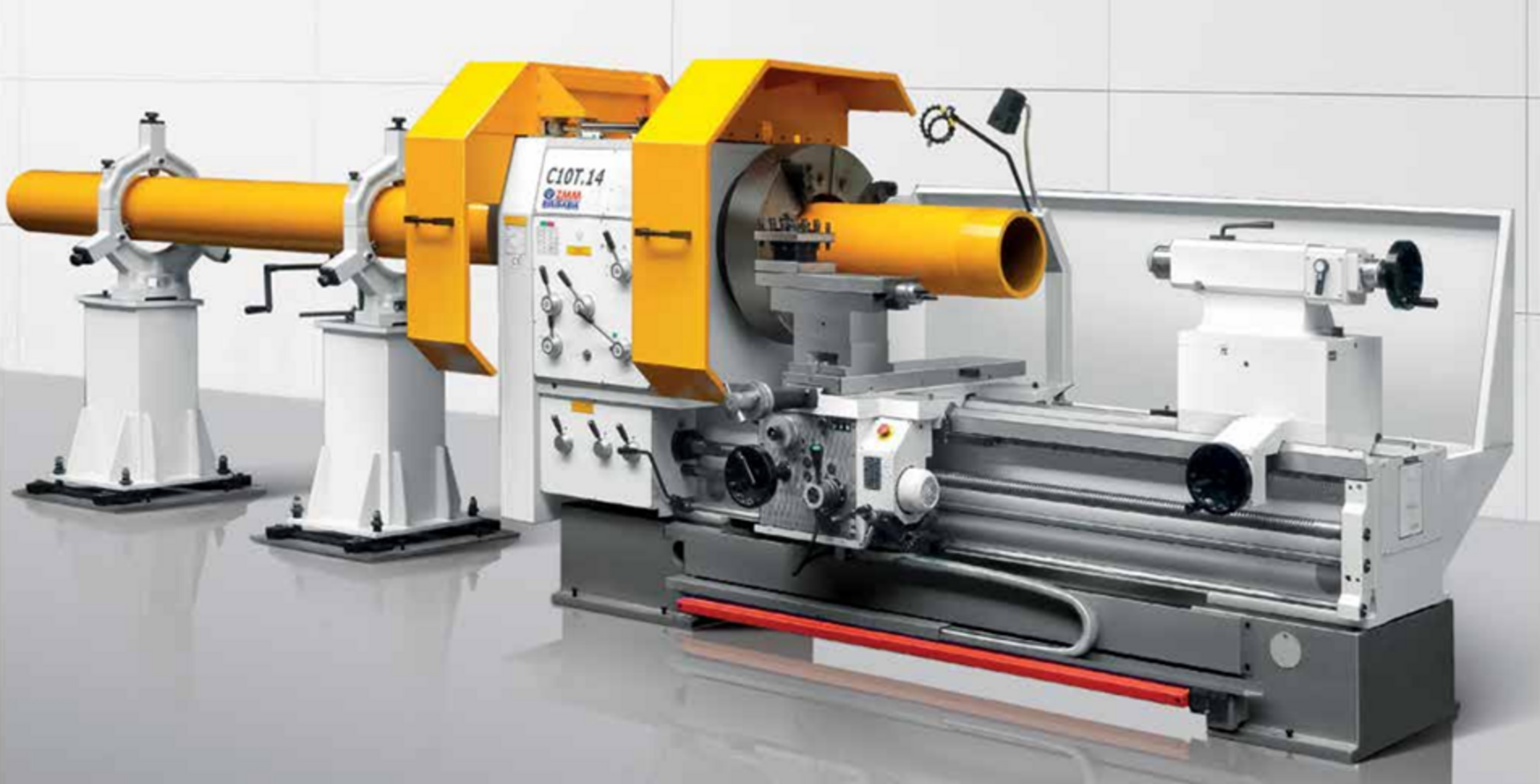

Hohlspindeldrehmaschine ZMM C 10 T.14

Modell C 10 T.14
Marke ZMM
Zustand neu
Drehdurchmesser über Bett 1020 mm
Spitzenweite 2000 mm
Ursprungsland Bulgarien

Allgemeine Leistungsdaten

Drehdurchmesser über Bett 1020 mm
Spitzenweite 2000 mm
Spitzenhöhe 510 mm
Spindelbohrung 358 mm
Drehdurchmesser über Querschlitten 770 mm
Bettbreite 560 mm
Spindelkegel 361 M
Drehzahlstufen 12
Spindeldrehzahl 6,3 - 315 1/min
Vorschubanzahl 152
Längsvorschub 0.039 - 15 mm/U
Quervorschub 0.02 - 7.5 mm/U
Gewindeanzahl 76
Gewinde metrisch Bereich 0.5 - 150 mm
Gewinde Zoll Bereich 60 - 1/5 Gänge/"
Gewinde Modul Bereich 0.125 - 37.5
Gewinde DP Bereich 240 - 4/5
Verstellbereich Querschlitten 505 mm
Verstellbereich Oberschlitten 270 mm
Reitstock Pinolendurchmesser 105 mm
Reitstock Aufnahme 6 MK
Reitstock Pinolenweg 225 mm
Motorleistung 18 kW

Abmessungen und Gewicht

Gewicht 6400 kg

Beschreibung

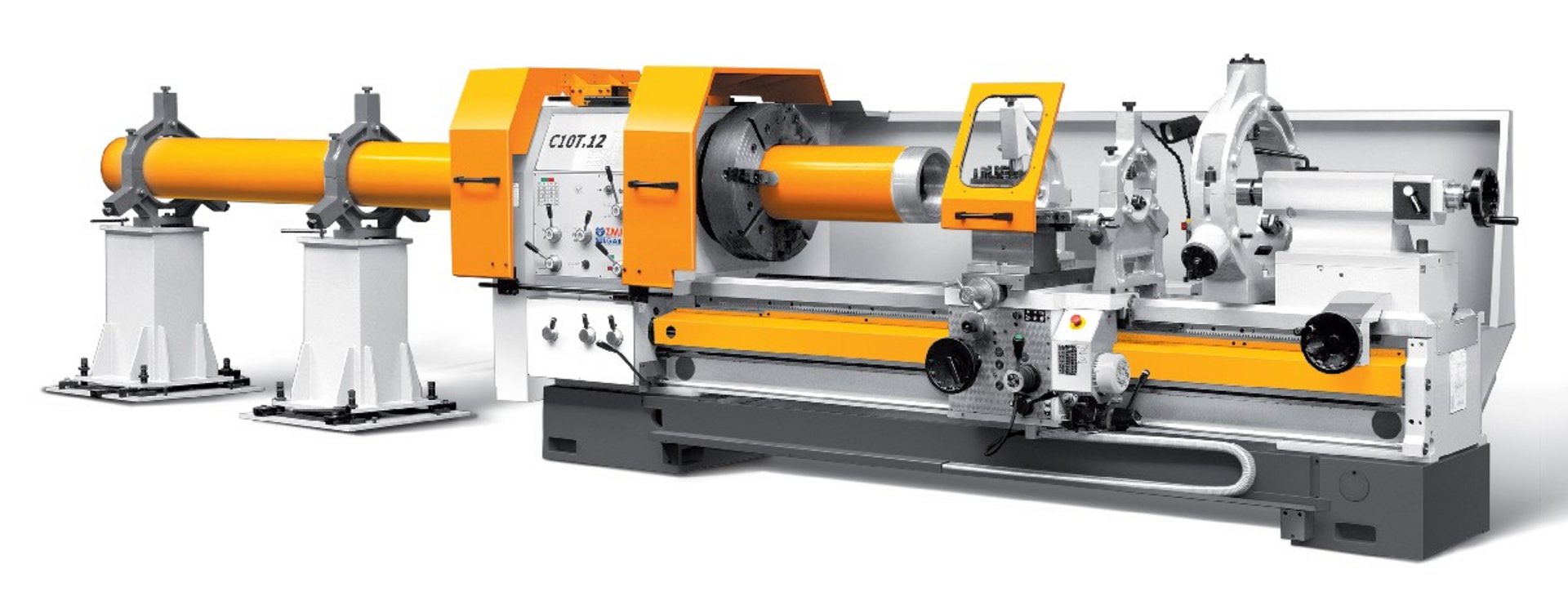

Die Hauptbestimmung dieses Drehmaschinentyps ist mit der Bearbeitung von Rohren verbunden. Dementsprechend ist dieser Maschinentyp in der Erdölindustrie weitverbreitet.
Die Rohrgewinde-Drehmaschinen besitzen grosse Fähigkeiten für Bearbeitung von Gewindeverbindungen auf zylindrischen und kegelförmigen Innen- und Aussenflächen
von Rohren mit grossen Durchmessern. Das Spannen der Rohre mit zwei Spannfuttern und die angebotenen Böcke ermöglichen die Bearbeitung von Rohren mit einer grossen Länge.
Geeignet sowohl zum Aufbau von Teilen und Anlagen für die Erdöl- und Übertragungsindustrie, als auch zur Wartung solcher Anlagen.

Antrieb über Schaltgetriebe
Elektrodynamische Bremse
3-Achsen Digitalanzeige Fagor
Schnellwechselstahlhalter Amestra Typ D1, System wie Multifix inkl. 4 Halter (3x Rechteck, 1 Rund)

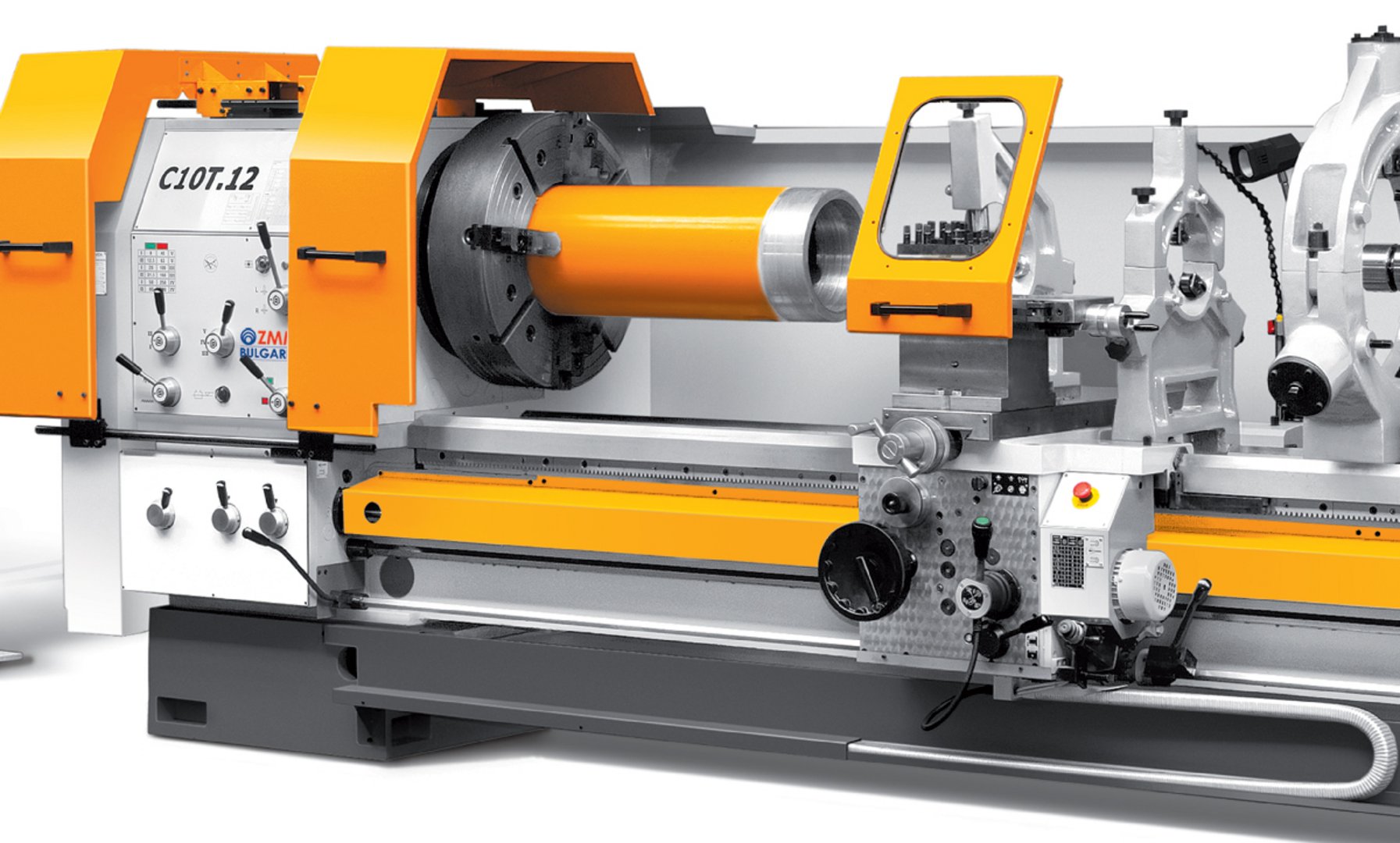

2 Stk. 3-Backenfutter Bison 3295 Dm. 660 mm and beiden Seiten der Spindel
  max. 250 U/min, Spannbereich 155 - 400 mm (Option:  spezielle harte Außenbacken Spannbereich 80 - 400 mm)

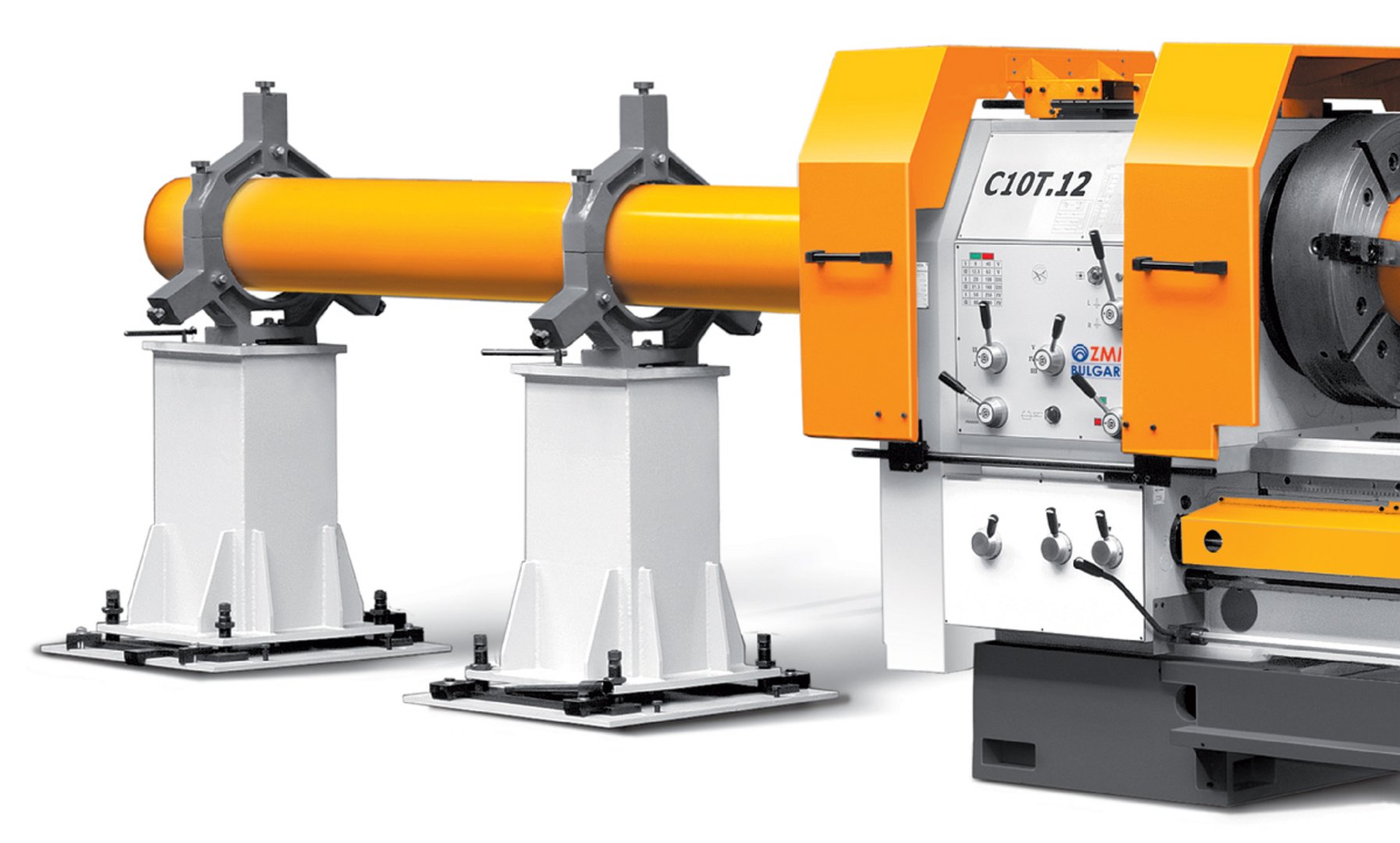

2 Stk. Lynetten auf Stehern Dm. 160 - 360 mm mit Rollen
Eilgänge (4)
Längsanschlag für eine Position
Kegeldrehvorrichtung
Kühlmitteleinrichtung
Hintere Spänespritzwand über die gesamte Länge
Leit- und Zugspindelabdeckung
Schutz für das Drehfutter
Werkzeughalterschutz
Nivellierbolzen- und Platten

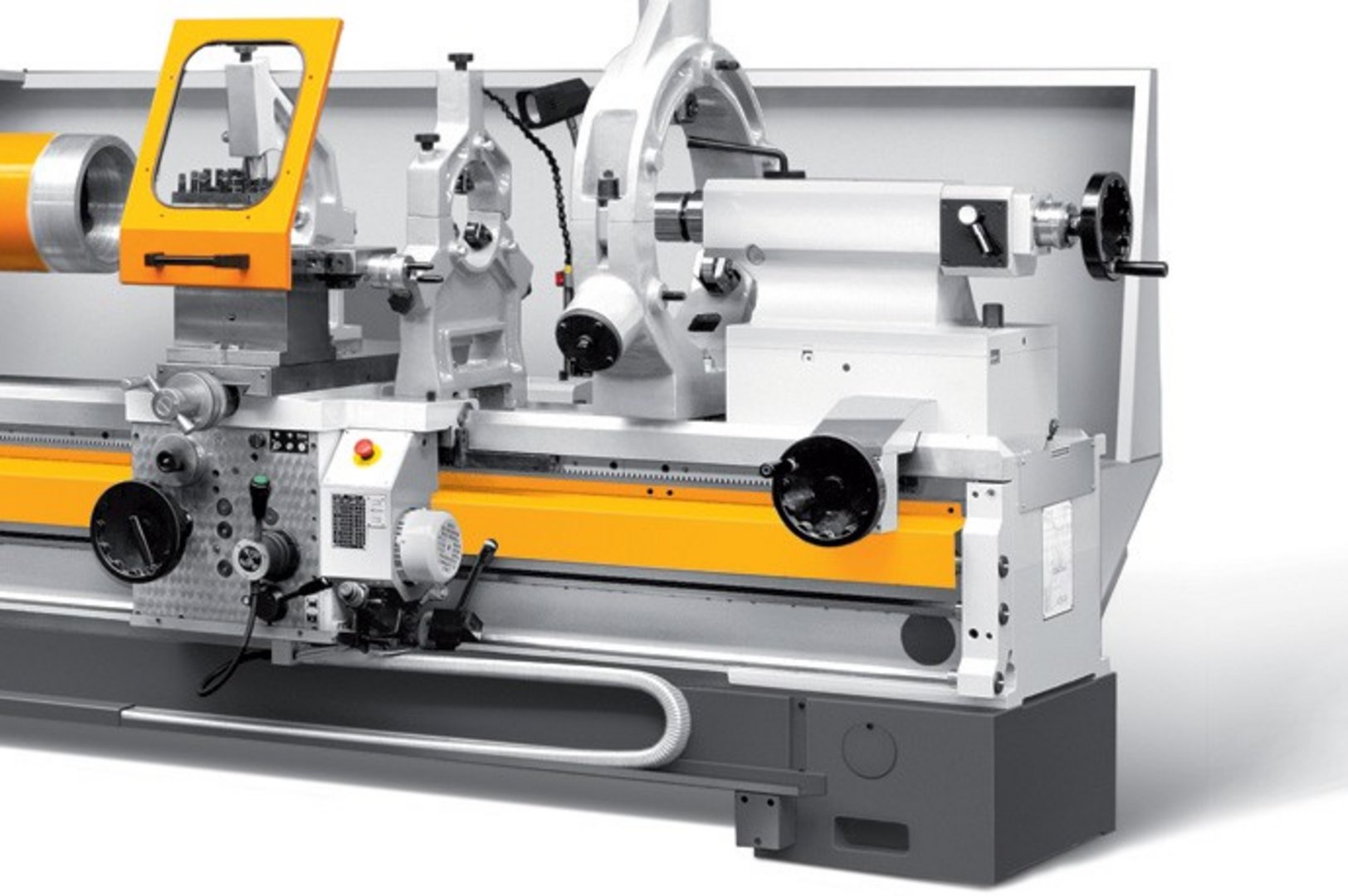

Reitstock
Reduzierhülse für die Reitstockpinole
Mechanische Bewegung des Reitstocks mit Handrad
Niederspannungs-Maschinenleuchte
Betriebsanleitung
Ausrüstung gemäß „CE“

Weitere Modelle mit Spindelbohrung von 155 bis 358 mm, Spitzenweite von 1000 bis 6000 mm sowie mit Drehdurchmesser von 730 bis 1020 mm auf Anfrage.
