Allgemeine Leistungsdaten
| Drehdurchmesser über Bett | 400 mm |
| Spitzenweite | 1000 mm |
| Spitzenhöhe | 200 mm |
| Spindelbohrung | 52 mm |
| Drehdurchmesser über Querschlitten | 235 mm |
| Bettbreite | 320 mm |
| Spindelaufnahme / DIN55027 | 6 |
| Spindelkegel | 6 M |
| Drehzahlstufen | 12 |
| Spindeldrehzahl | 50–2.240 1/min |
| Vorschubanzahl | 80 |
| Längsvorschub | 0.015 - 0.6 mm/U |
| Quervorschub | 0.0075 - 0.3 mm/U |
| Gewindeanzahl | 40 |
| Gewinde metrisch Bereich | 0.25 - 7.5 mm |
| Gewinde Zoll Bereich | 120 - 4 Gänge/" |
| Gewinde Modul Bereich | 0.0625 - 1.875 |
| Gewinde DP Bereich | Array |
| Verstellbereich Querschlitten | 235 mm |
| Verstellbereich Oberschlitten | 110 mm |
| Reitstock Pinolendurchmesser | 50 mm |
| Reitstock Aufnahme | 4 MK |
| Reitstock Pinolenweg | 100 mm |
| Motorleistung | 4 kW |
Abmessungen und Gewicht
| Länge | 2750 mm |
| Breite | 1100 mm |
| Höhe | 1600 mm |
| Gewicht | 1540 kg |
Beschreibung

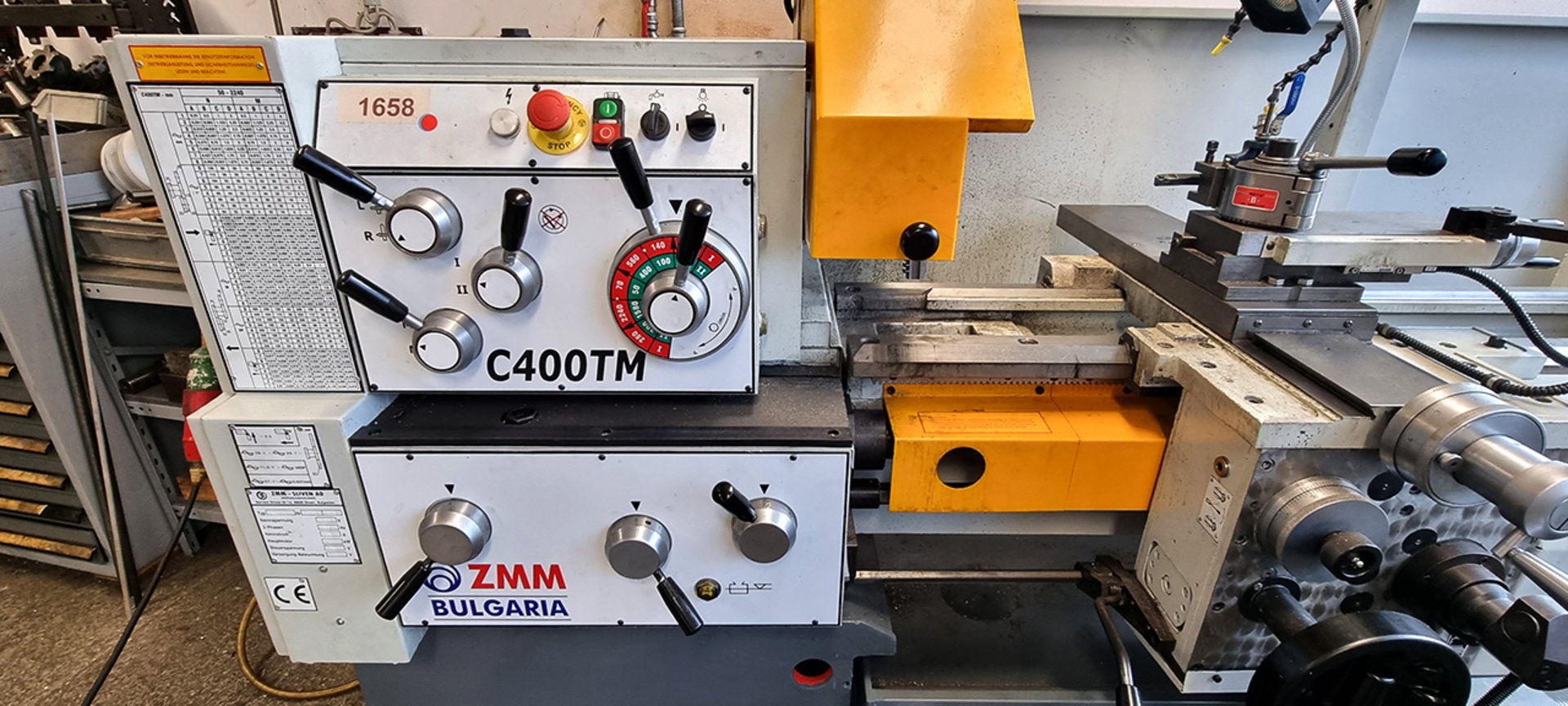

Antrieb über Schaltgetriebe

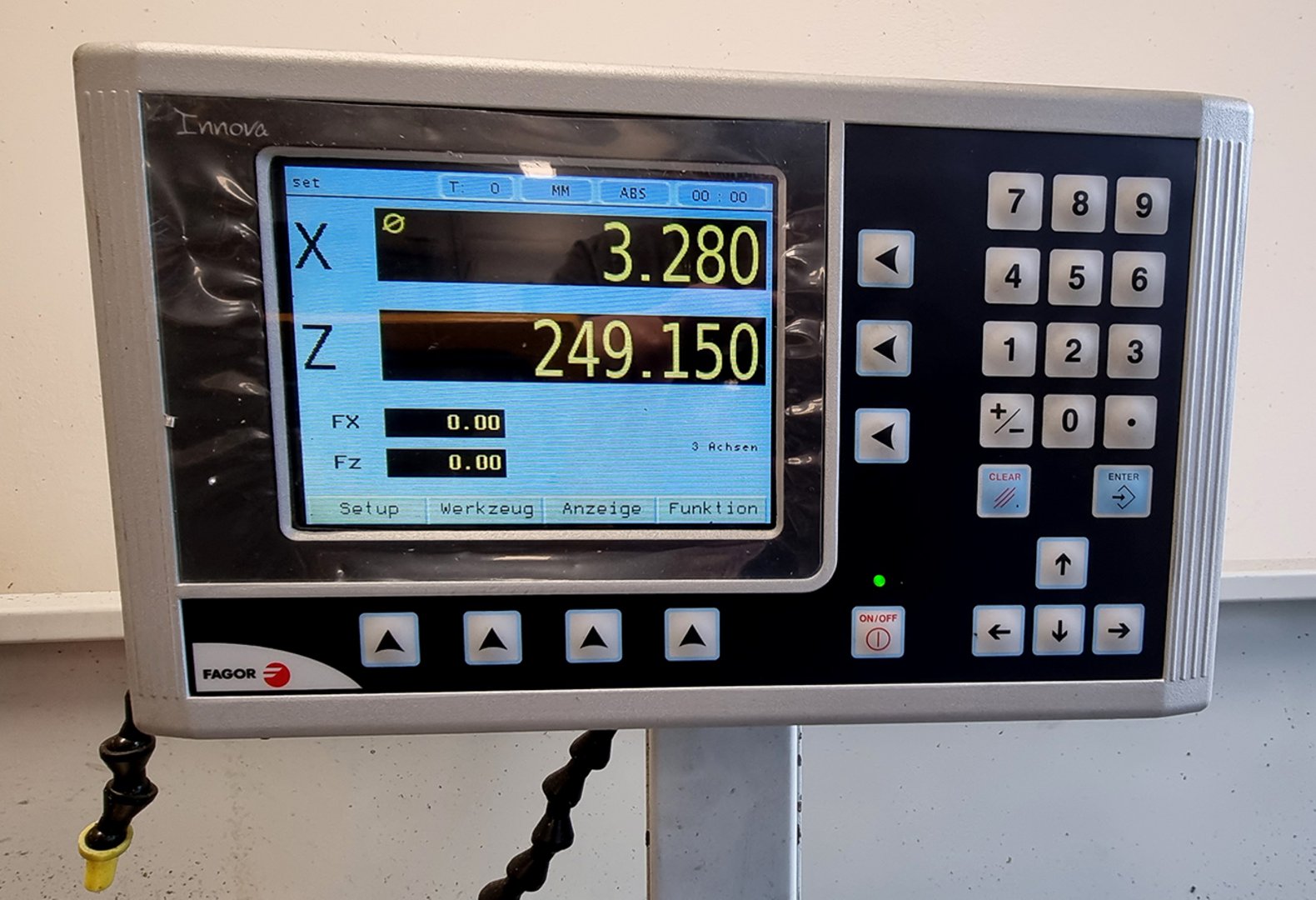

3-Achsen Digitalanzeige Fagor 40i

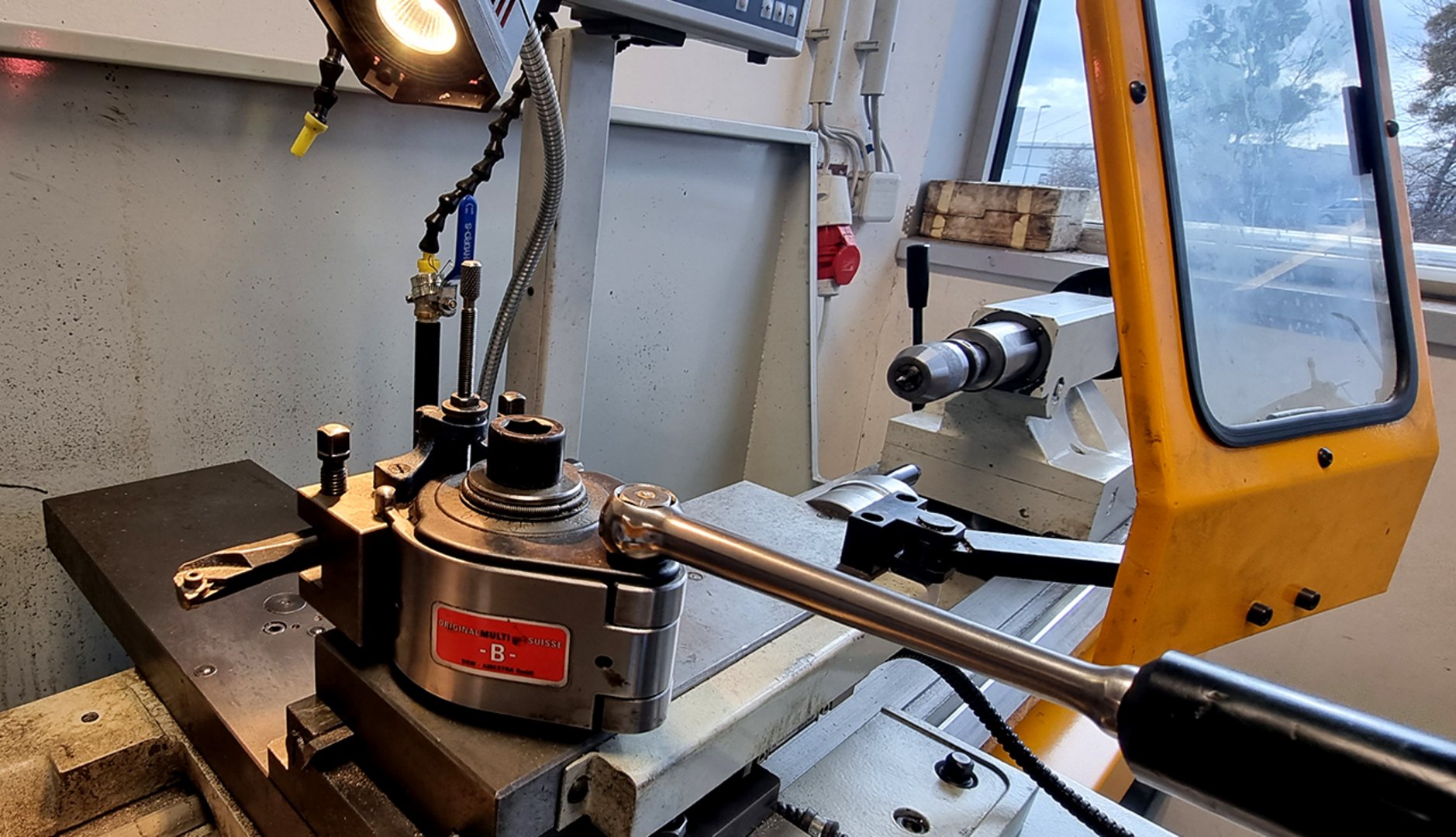

Schnellwechselstahlhalter Multifix Typ B inkl. 4 Halter (3x Rechteck, 1 Rund)

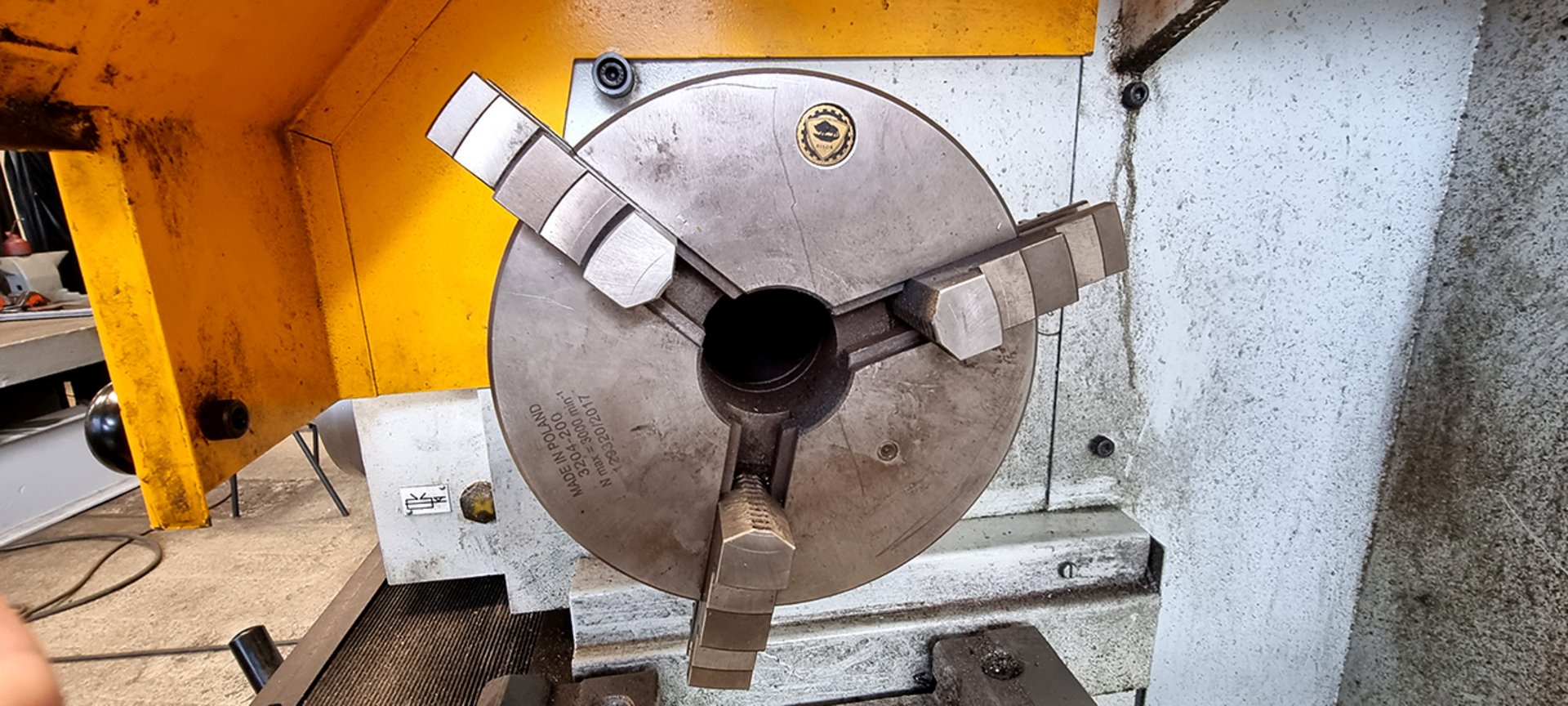

3-Backenfutter Bison 3204/DIN6350, Ø 200 mm
Spindelnase Nr. 6 nach DIN 55027
Eilgänge (4)
Fixer Körner
Kühlmitteleinrichtung
1 Stk. Flanschplatte für Drehfutter Ø 200 mm
1 Adapterhülse
Hintere Spänespritzwand über die gesamte Länge
Leit- und Zugspindelabdeckung
Schutz für das Drehfutter
Werkzeughalterschutz
Nivellierbolzen- und Platten

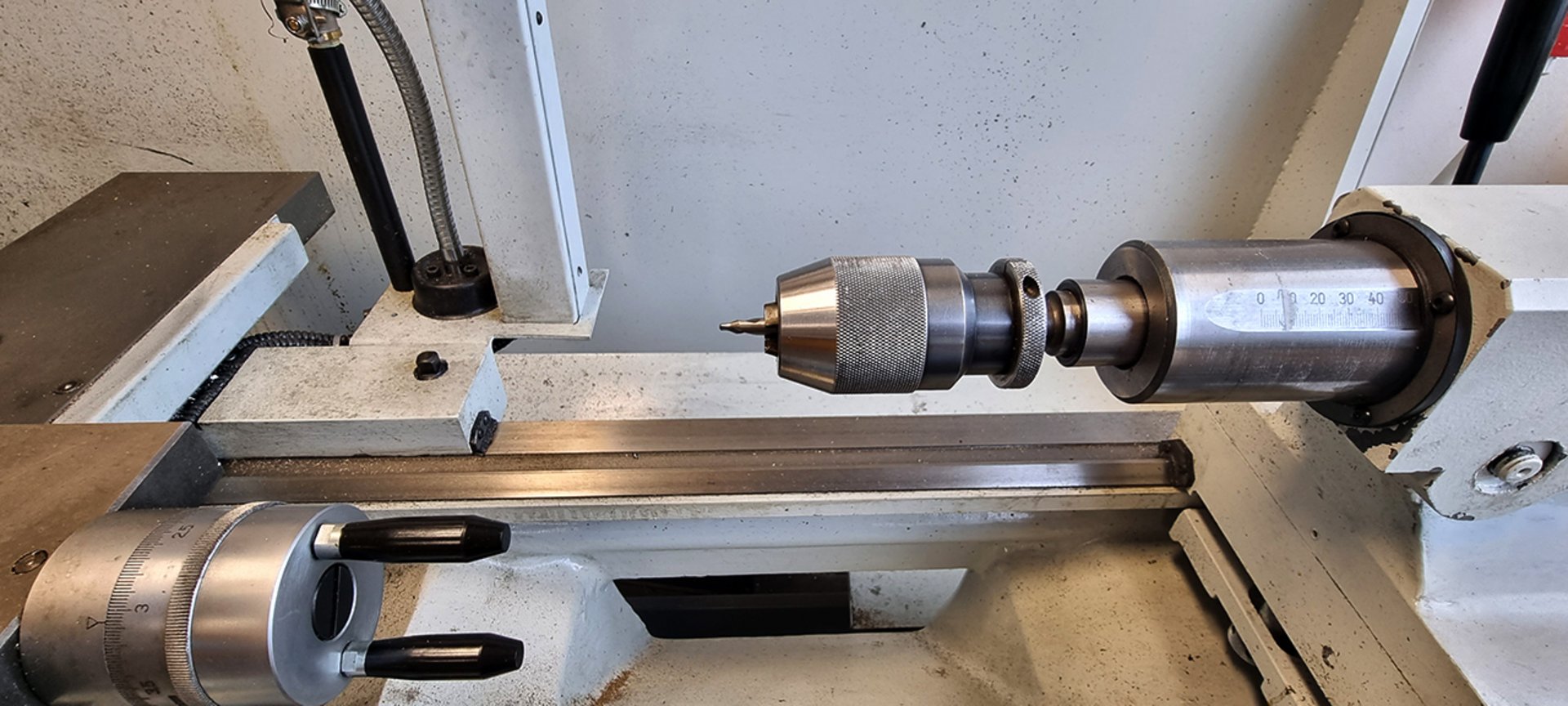

Reitstock mit Schnellklemmung
Niederspannungs-Maschinenleuchte
Betriebsanleitung und Maschinenschilder in DEUTSCH
Ausrüstung gemäß „CE“
Weitere Informationen
Produktvideo

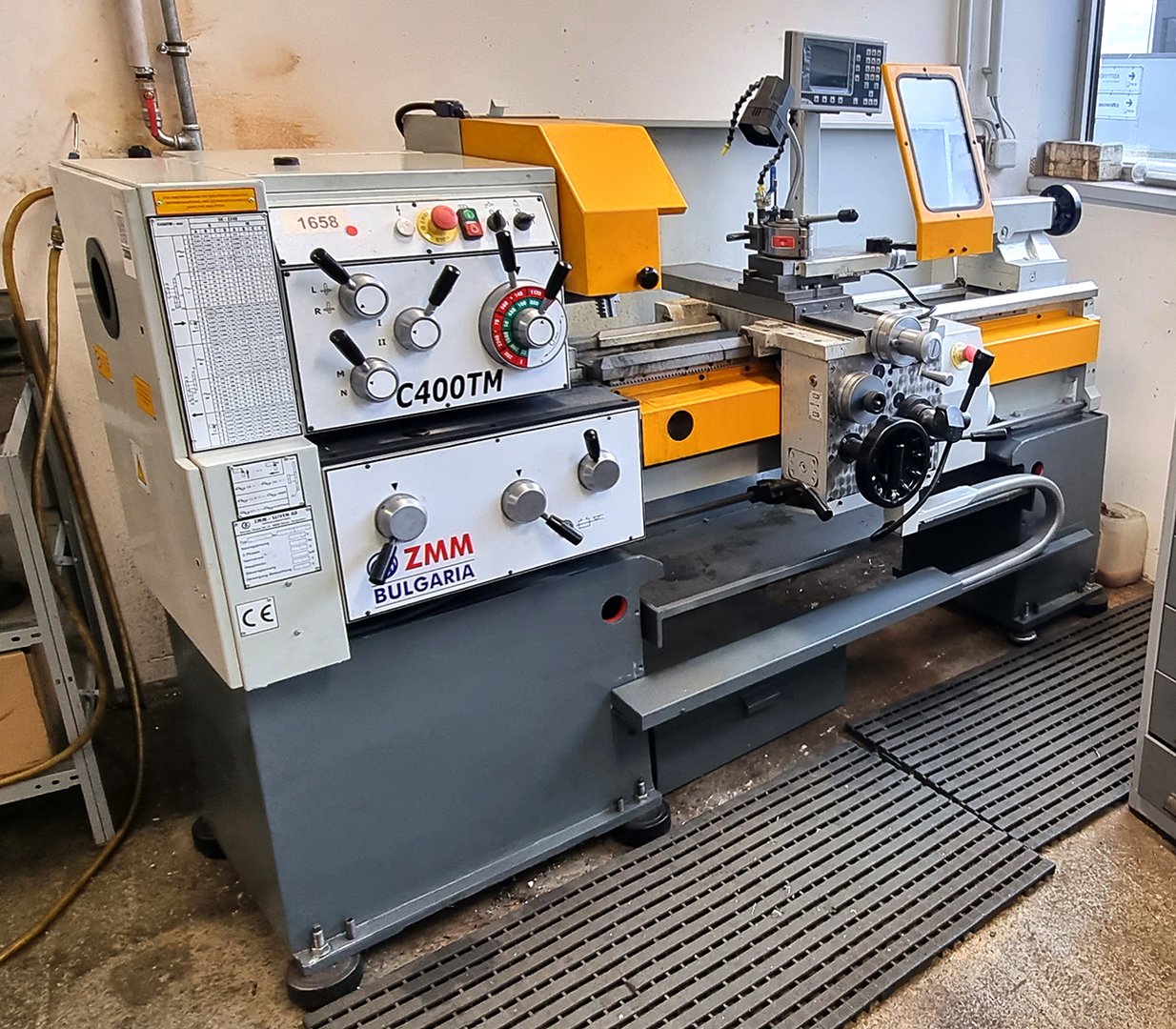

Spitzendrehmaschine C 400 TM
