Allgemeine Leistungsdaten
| Drehdurchmesser über Bett | 600 mm |
| Spitzenweite | 2000 mm |
| Spitzenhöhe | 300 mm |
| Spindelbohrung | 80 mm |
| Drehdurchmesser über Querschlitten | 400 mm |
| Bettbreite | 400 mm |
| Spindelaufnahme / DIN55027 | 8 |
| Spindelkegel | 90 M |
| Spindeldrehzahl stufenlos in Schaltstufen | 3 |
| Spindeldrehzahl stufenlos | 20 - 100; 80 - 400; 400 - 2000 U/Min |
| Vorschubanzahl | 120 |
| Gewindeanzahl | 64 |
| Gewinde metrisch Bereich | 0.5 - 120 mm |
| Gewinde Zoll Bereich | 60 - 1/4 Gänge/" |
| Gewinde Modul Bereich | 0.125 - 30 |
| Verstellbereich Querschlitten | 315 mm |
| Verstellbereich Oberschlitten | 130 mm |
| Reitstock Pinolendurchmesser | 90 mm |
| Reitstock Aufnahme | 5 MK |
| Reitstock Pinolenweg | 230 mm |
| Motorleistung | 11 kW |
Abmessungen und Gewicht
| Länge | 3600 mm |
| Breite | 1500 mm |
| Höhe | 1650 mm |
| Gewicht | 3110 kg |
Beschreibung
Antrieb über variables Getriebe (3 Stufen)
3-Achsen Digitalanzeige Fagor mit CSS (konstante Schnittgeschwindigkeit)
Schnellwechselstahlhalter Amestra, System wie Multifix inkl. 4 Halter (3x Rechteck, 1 Rund)
3-Backenfutter Bison 3204/DIN6350, Ø 250 mm
Fixer Körner
Hauptmotor mit Frequenzumformer
Eilgänge (4)
Längsanschlag für eine Position
Kühlmitteleinrichtung
Hintere Spänespritzwand über die gesamte Länge
Leit- und Zugspindelabdeckung
Schutz für das Drehfutter
Werkzeughalterschutz
Nivellierbolzen- und Platten
Reitstock mit Schnellklemmung
Niederspannungs-Maschinenleuchte
Betriebsanleitung
Ausrüstung gemäß „CE“
Weitere Drehlängen:
| Drehlänge 1.000 mm | € 49.990,- |
| Drehlänge 1.500 mm | € 51.030,- |
| Drehlänge 3.000 mm | € 57.530,- |
| Drehlänge 4.000 mm | € 62.880,- |
| Drehlänge 5.000 mm | € 77.500,- |
Weitere Informationen
Prospekte
Produktvideo

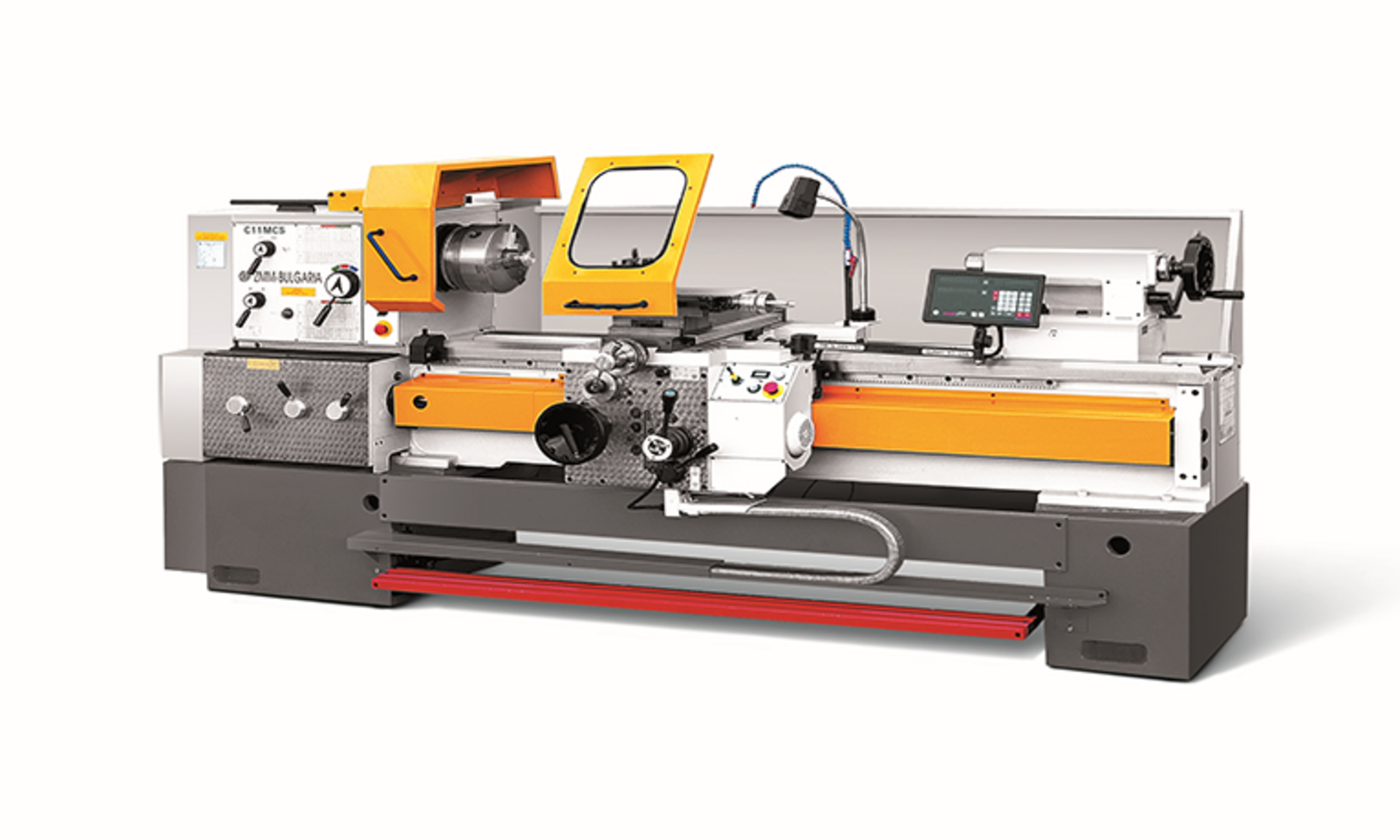

Spitzendrehmaschine C 11 MCS
Hinweise
Preise ab Standort, exkl. Mwst.
Es gelten die Allgemeinen Lieferbedingungen des Fachverbandes der Maschinen- und Stahlbauindustrie Österreichs.
Wir verkaufen ausschließlich unter Eigentumsvorbehalt, die Ware bleibt bis zur vollständigen Bezahlung unser uneingeschränktes Eigentum.
Preisänderungen und Irrtum vorbehalten.
