Allgemeine Leistungsdaten
| Drehdurchmesser über Bett | 600 mm |
| Spitzenweite | 1500 mm |
| Spitzenhöhe | 300 mm |
| Spindelbohrung | 80 mm |
| Drehdurchmesser über Querschlitten | 400 mm |
| Bettbreite | 400 mm |
| Spindelaufnahme / DIN55027 | 8 |
| Spindelkegel | 90 M |
| Spindeldrehzahl stufenlos in Schaltstufen | 3 |
| Spindeldrehzahl stufenlos | 20 - 100, 80 - 400, 400 - 2000 U/Min |
| Längsvorschub | max. 8 m/min |
| Quervorschub | max. 8 m/min |
| Verstellbereich Querschlitten | 290 mm |
| Reitstock Pinolendurchmesser | 90 mm |
| Reitstock Aufnahme | 5 MK |
| Reitstock Pinolenweg | 225 mm |
| Motorleistung | 11 kW |
| Z-Achsen Servoantrieb | 3,5 / 22 kW/Nm |
| X-Achsen Servoantrieb | 1,75 / 11 kW/Nm |
| Spindel max. Drehmoment | 120 Nm |
| Zugkraft Z-Achse | 1250 daN |
| Zugkraft X-Achse | 1050 daN |
Abmessungen und Gewicht
Beschreibung
Schnelle und einfache Kommunikation zwischen Bediener und Maschine.
Einfache Werkstücke können wie auf einer konventionellen Drehmaschine hergestellt werden, jedoch effizienter.
Komplizierte Werkstücke können wie auf einer konventionellen Drehmaschine hergestellt werden, jedoch schneller.
Komplizierte Werkstücke können wie auf einer CNC Drehmaschine hergestellt werden, jedoch einfacher.
Basierend auf der Schneider Magelis Steuerung für die von ZMM entwickelte Software den Bediener ohne erforderliche
Programmierkenntnisse schnell und einfach zum fertigen Werkstück.

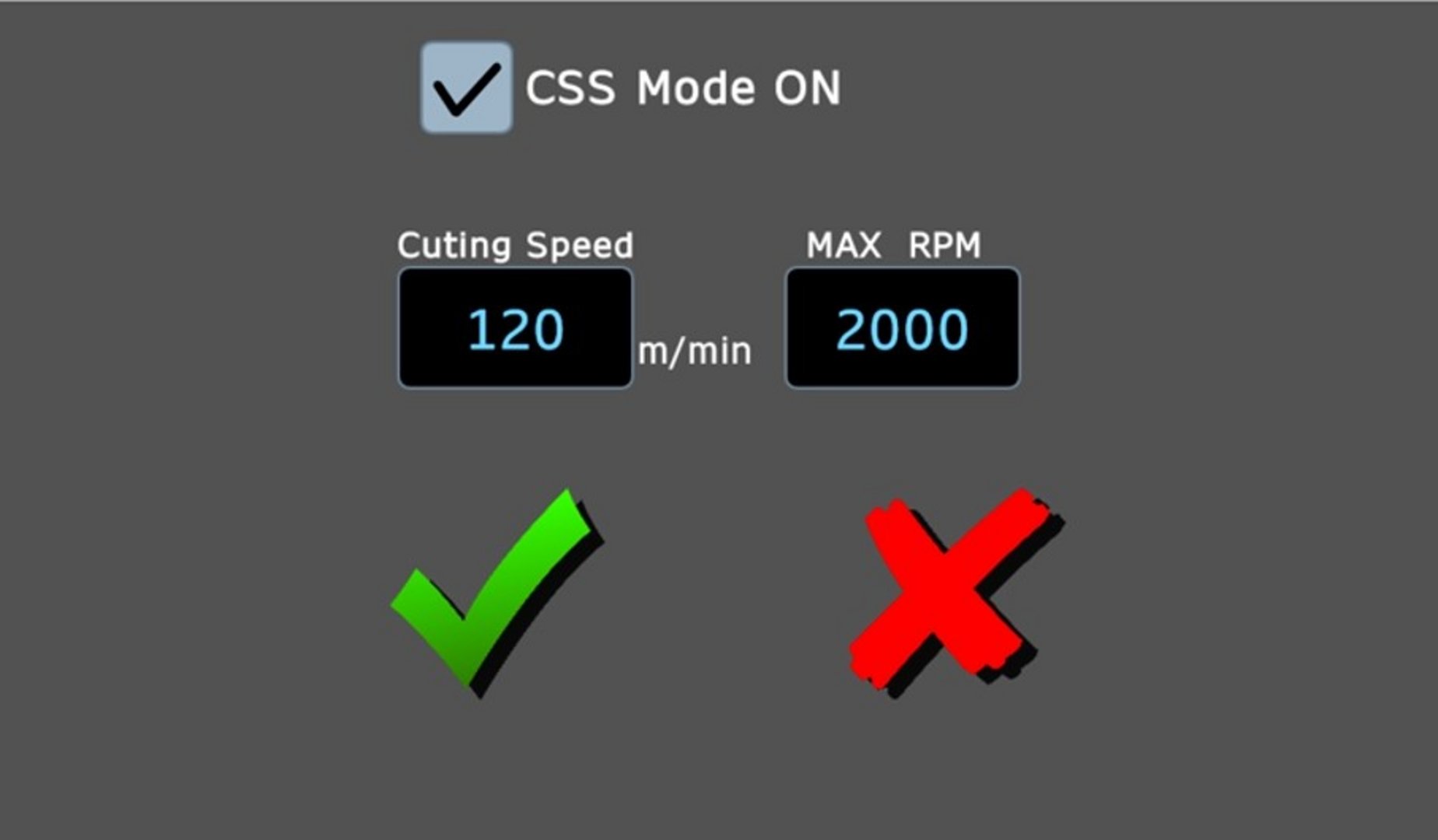

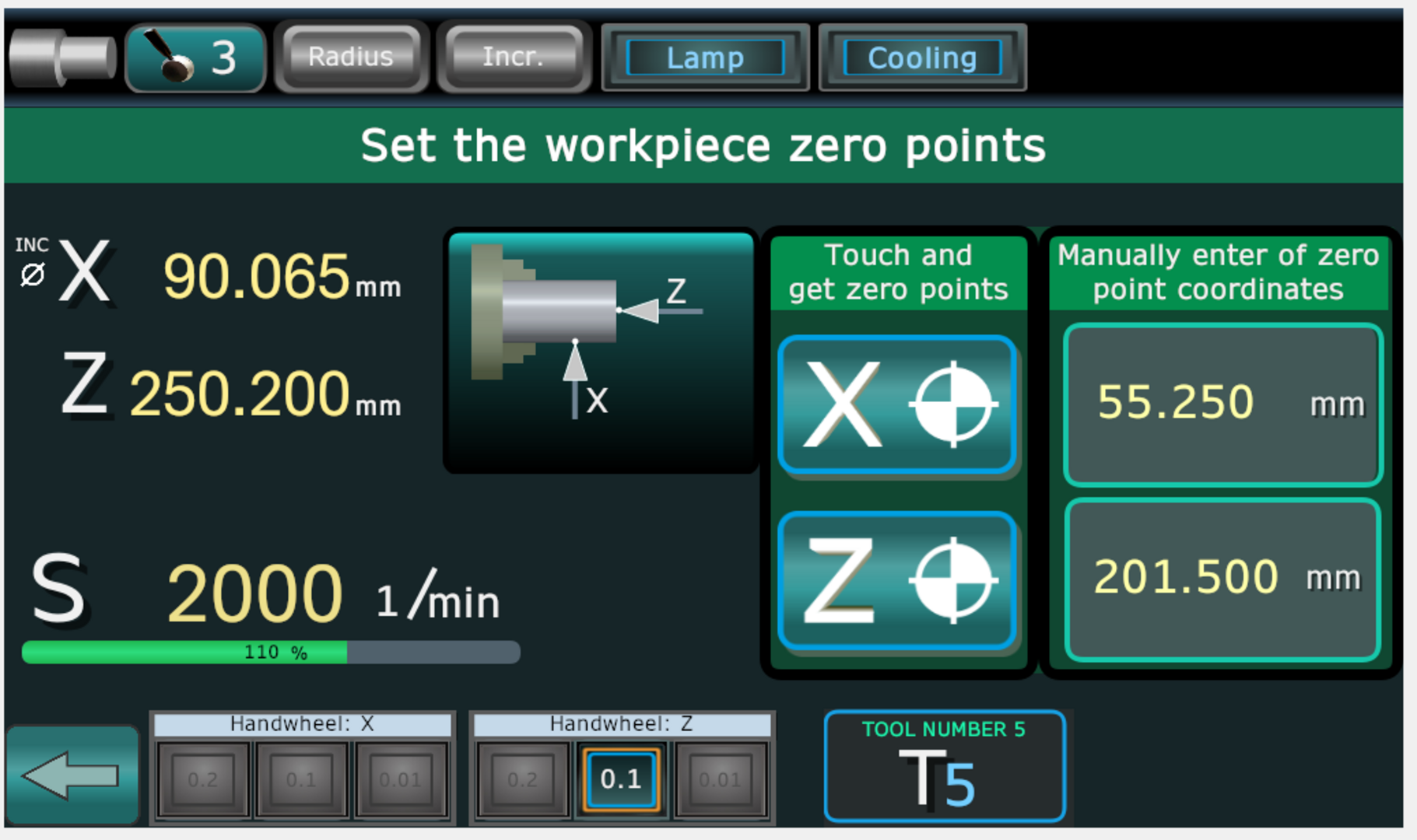

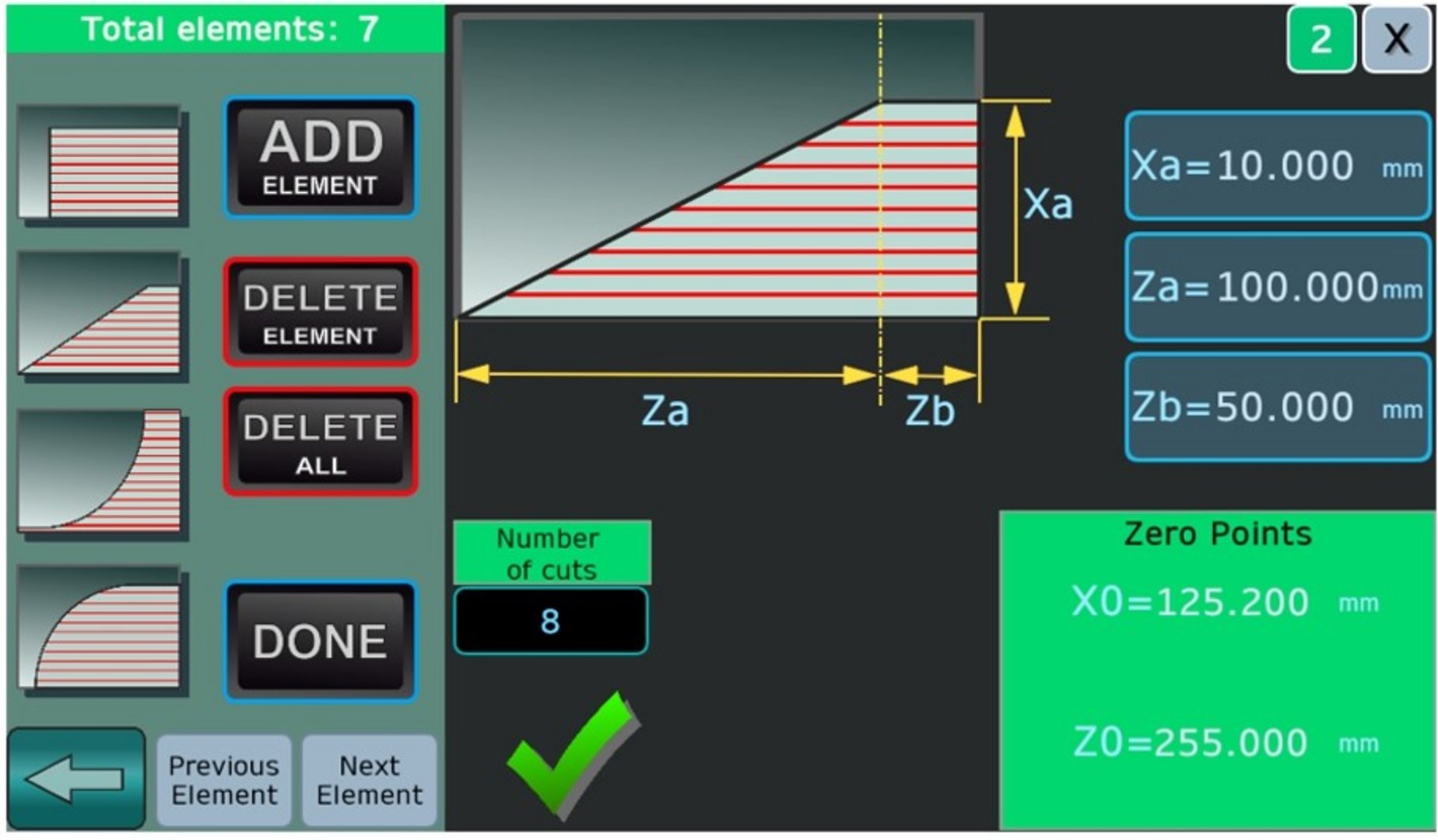

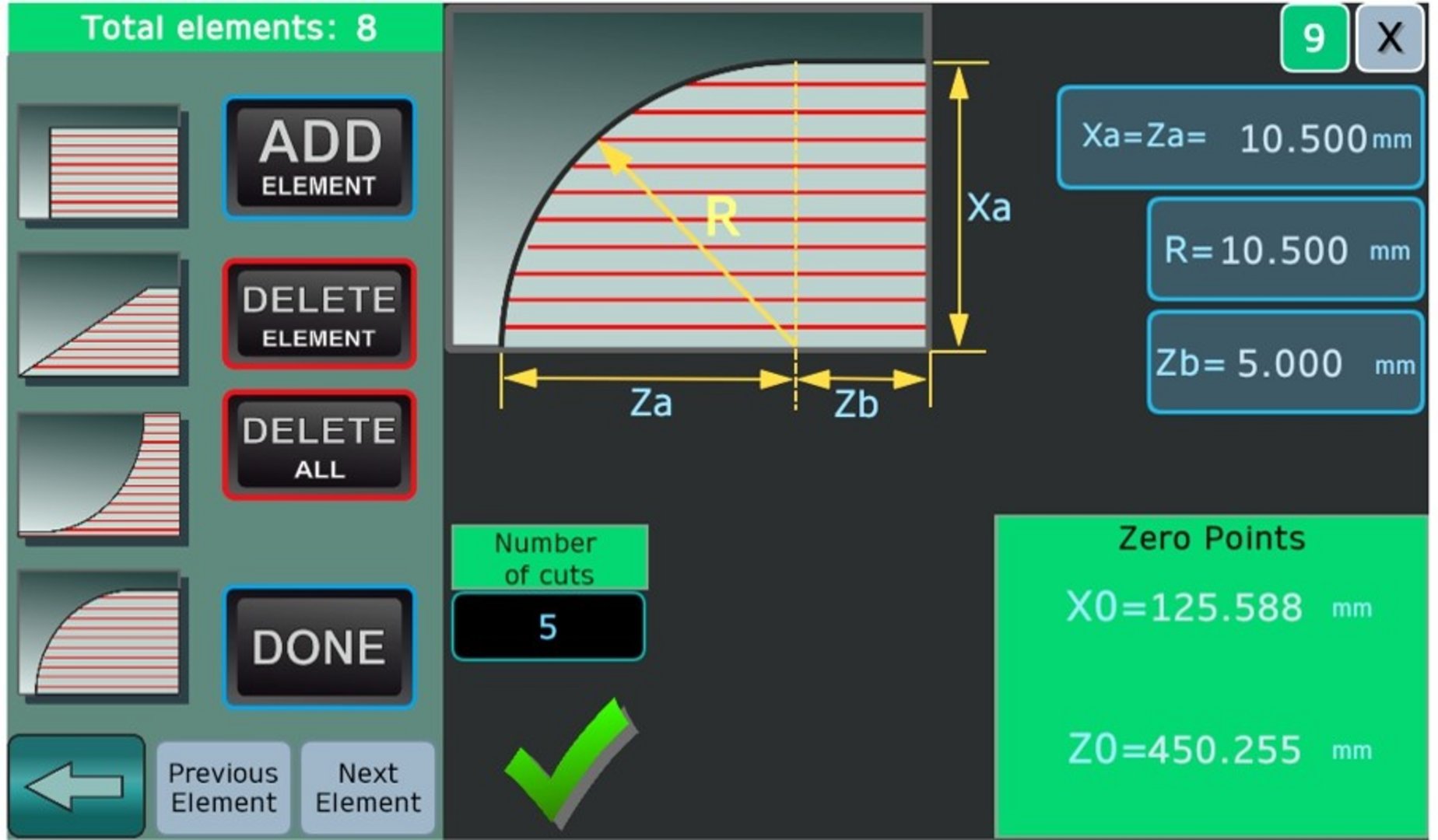

Das Interface ist einfach und mit großen Icons ausgestattet.
Die intuitive Menüführung unterstützt dabei den Übergang von einem Arbeitsschritt zum nächsten.

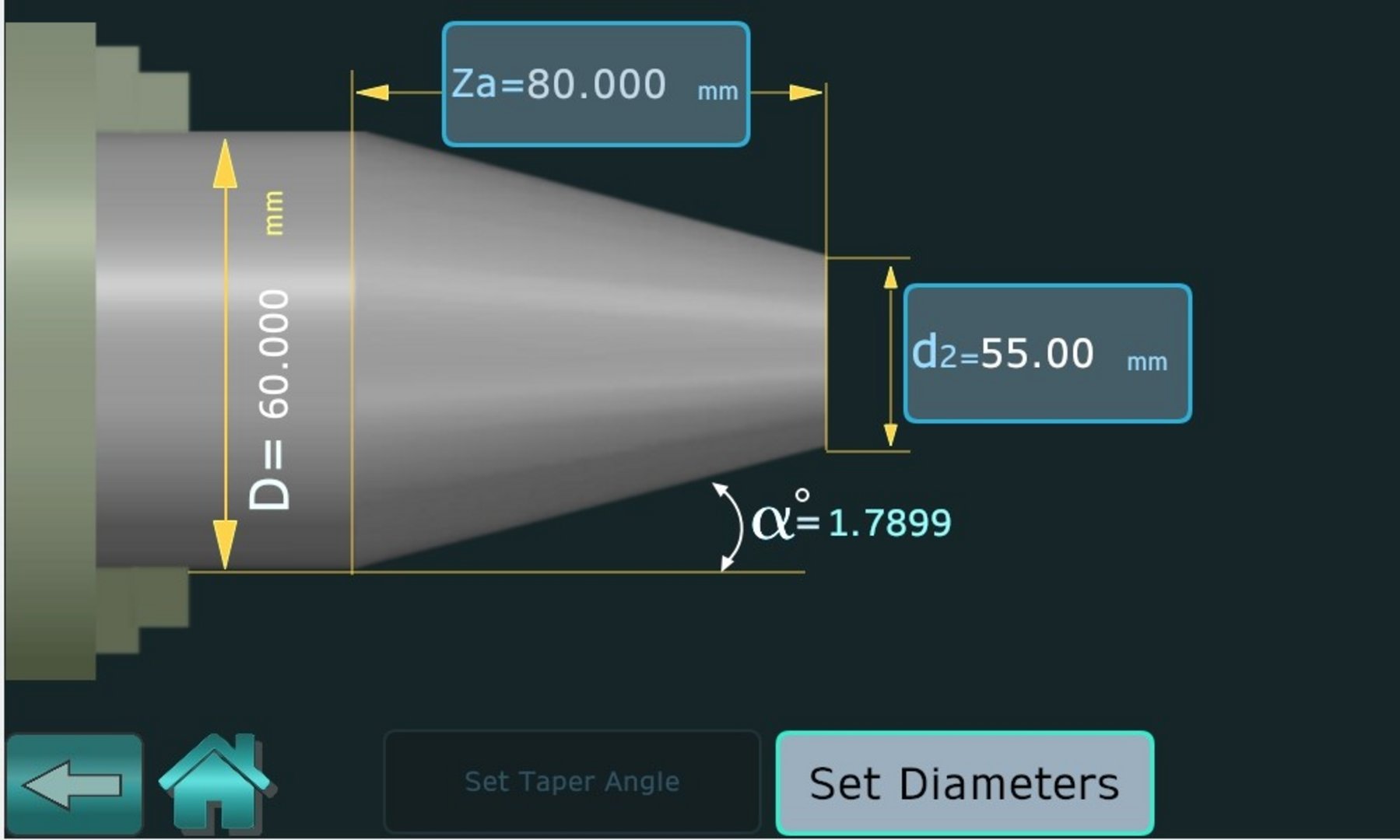

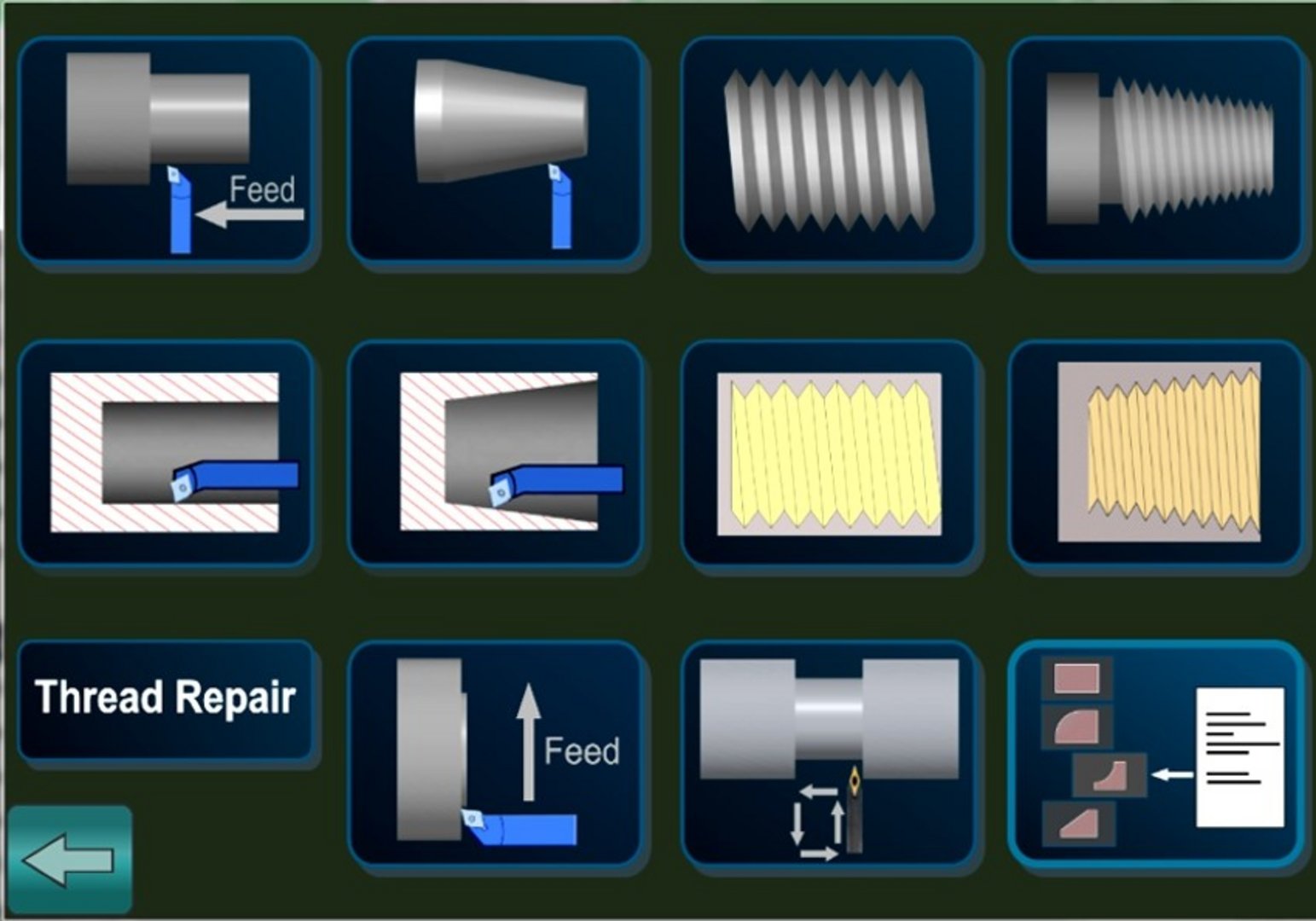

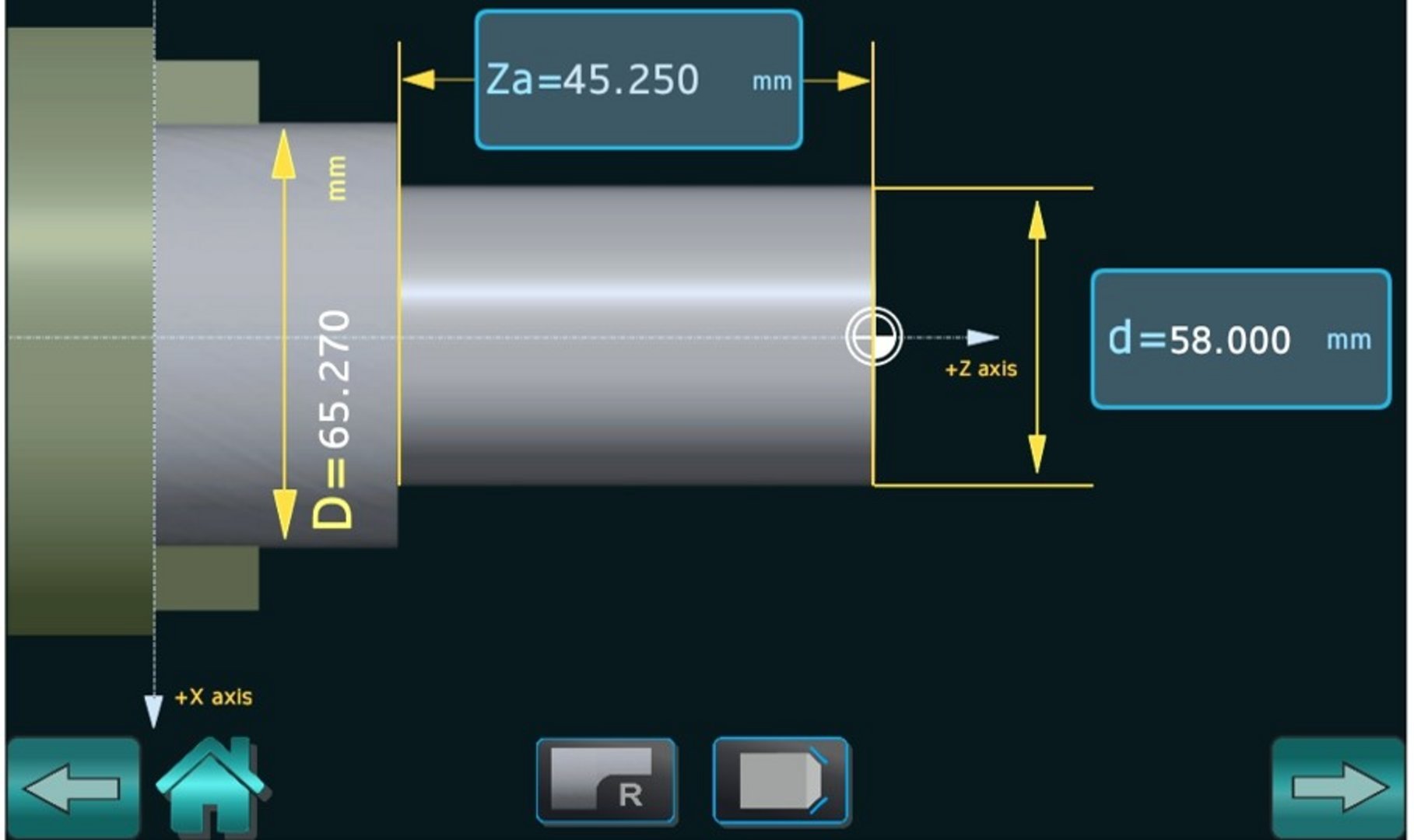

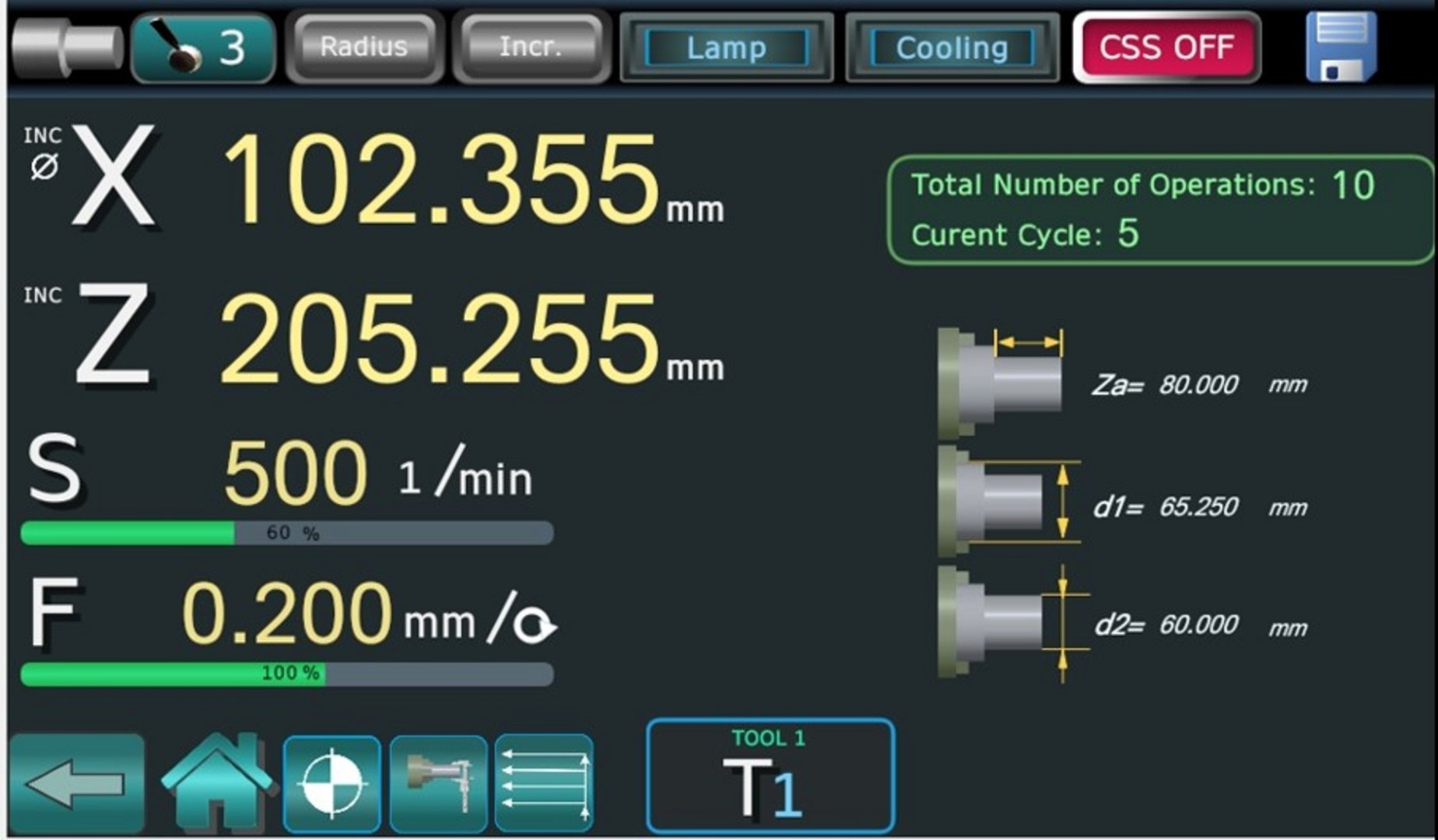

Gut visualisierte und strukturierte Zyklusoperationen und Arbeitsschritte.

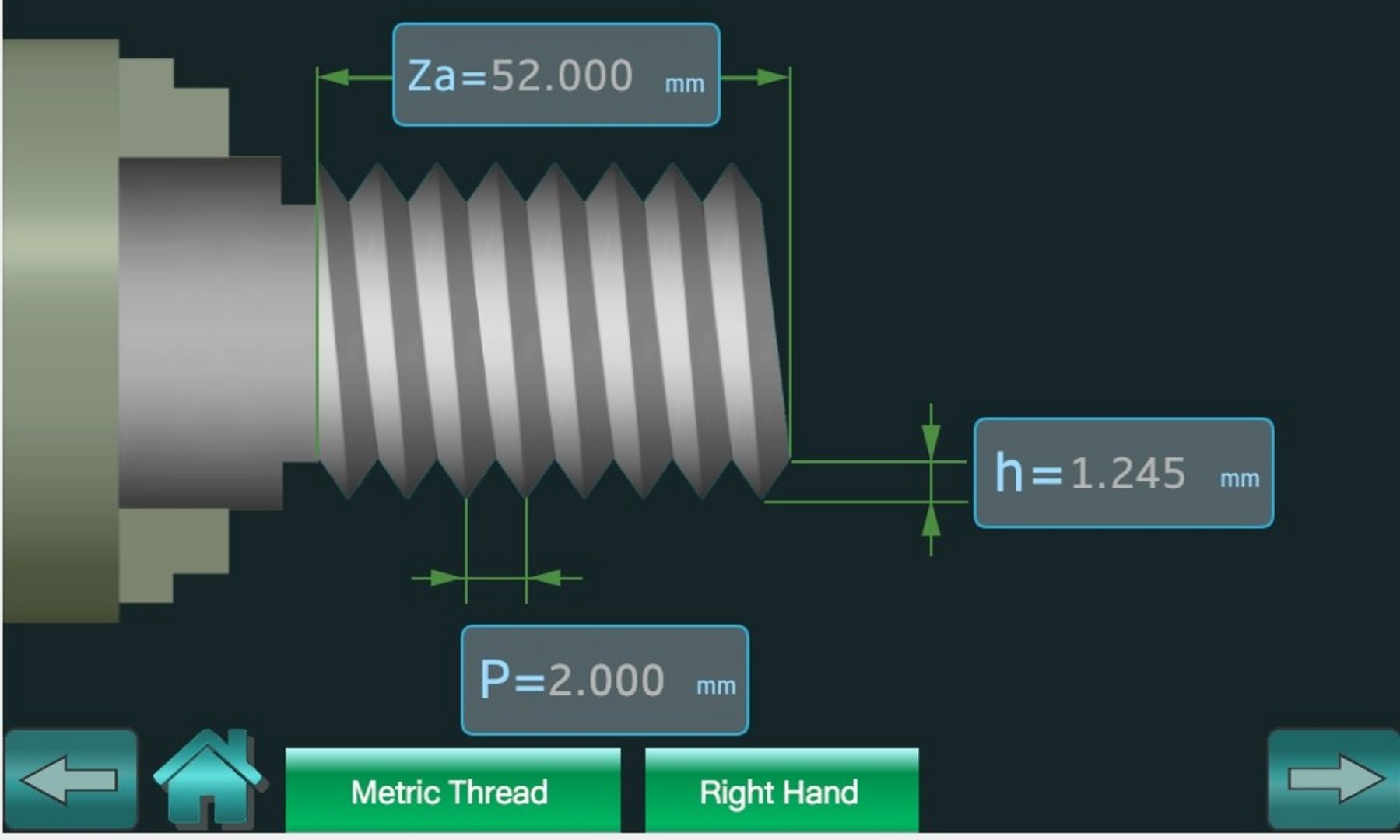

Vorschübe, Gewinde usw. können sowohl mechanisch als auch digital über das Display eingestellt werden.
Der manuelle, automatische und kombinierte Modus erlauft präziseres Arbeiten als mit einer konventionellen Drehmaschine.
Einfacher Übergang von manuellen in automatischen Modus.
Ausrüstung:
Siemens Motor mit Siemens Inverter (3 Getriebestufen)
CNC Steuerung Schneider Magelis
Schnellwechselstahlhalter Amestra Multifix Typ C inkl. 4 Halter (3x Rechteck, 1 Rund)
3-Backenfutter Bison 3204/DIN6350, Ø 250 mm, max. 2500 U/min
Fixer Körner
Kugelumlaufspindeln für Längs- und Querachsen
Kühlmitteleinrichtung
Hintere Spänespritzwand über die gesamte Länge
Spindelabdeckung
Schutz für das Drehfutter
Nivellierbolzen- und Platten
Reitstock mit Schnellklemmung
Maschinenleuchte
Betriebsanleitung
Ausrüstung gemäß „CE“
Weitere Drehlängen:
| 1000 mm | € | 69.800,00 |
| 2000 mm | € | 72.600,00 |
| 3000 mm | € | 75.400,00 |
| 4000 mm | € | 78.400,00 |
| 5000 mm | € | 81.300,00 |
Weitere Informationen
Prospekte
Produktvideo

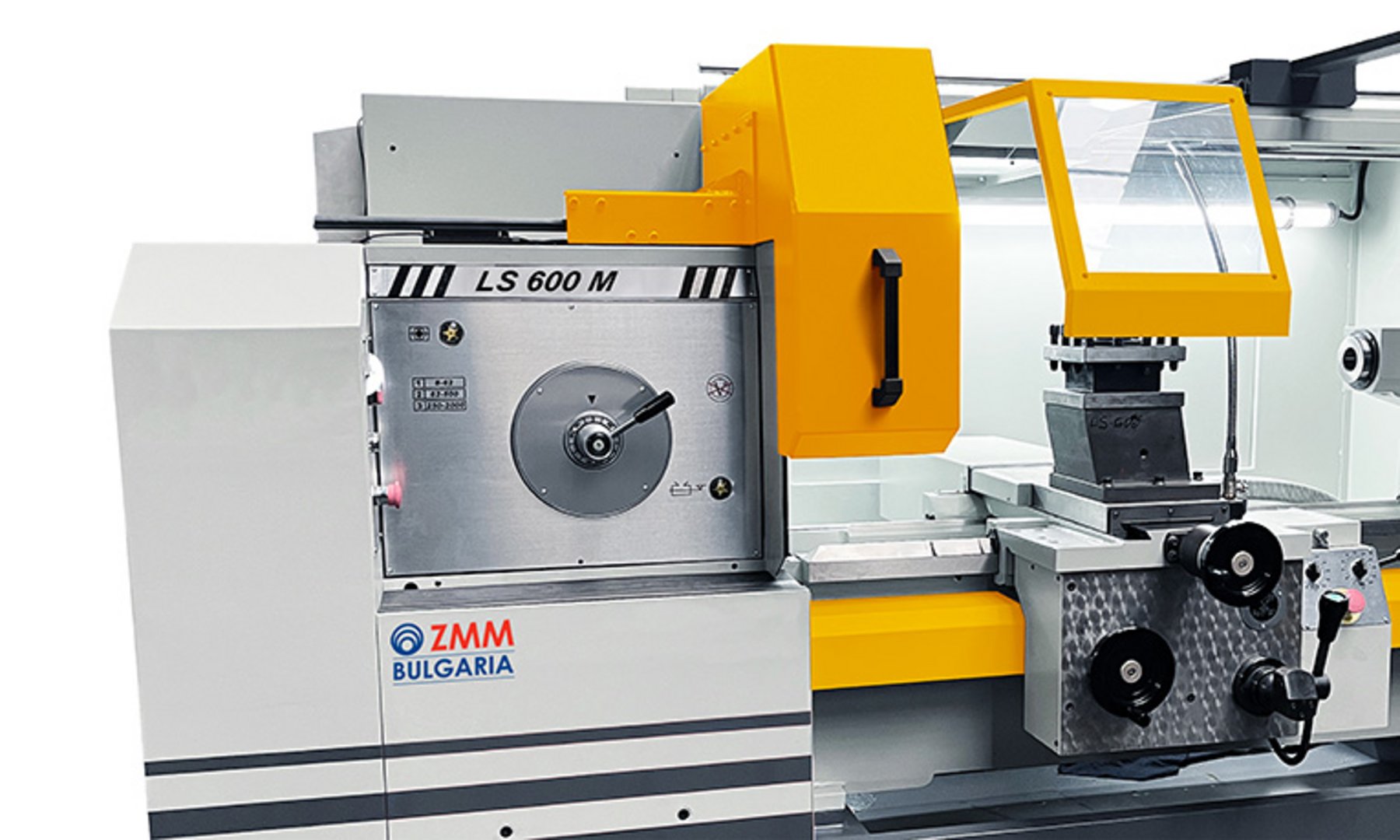

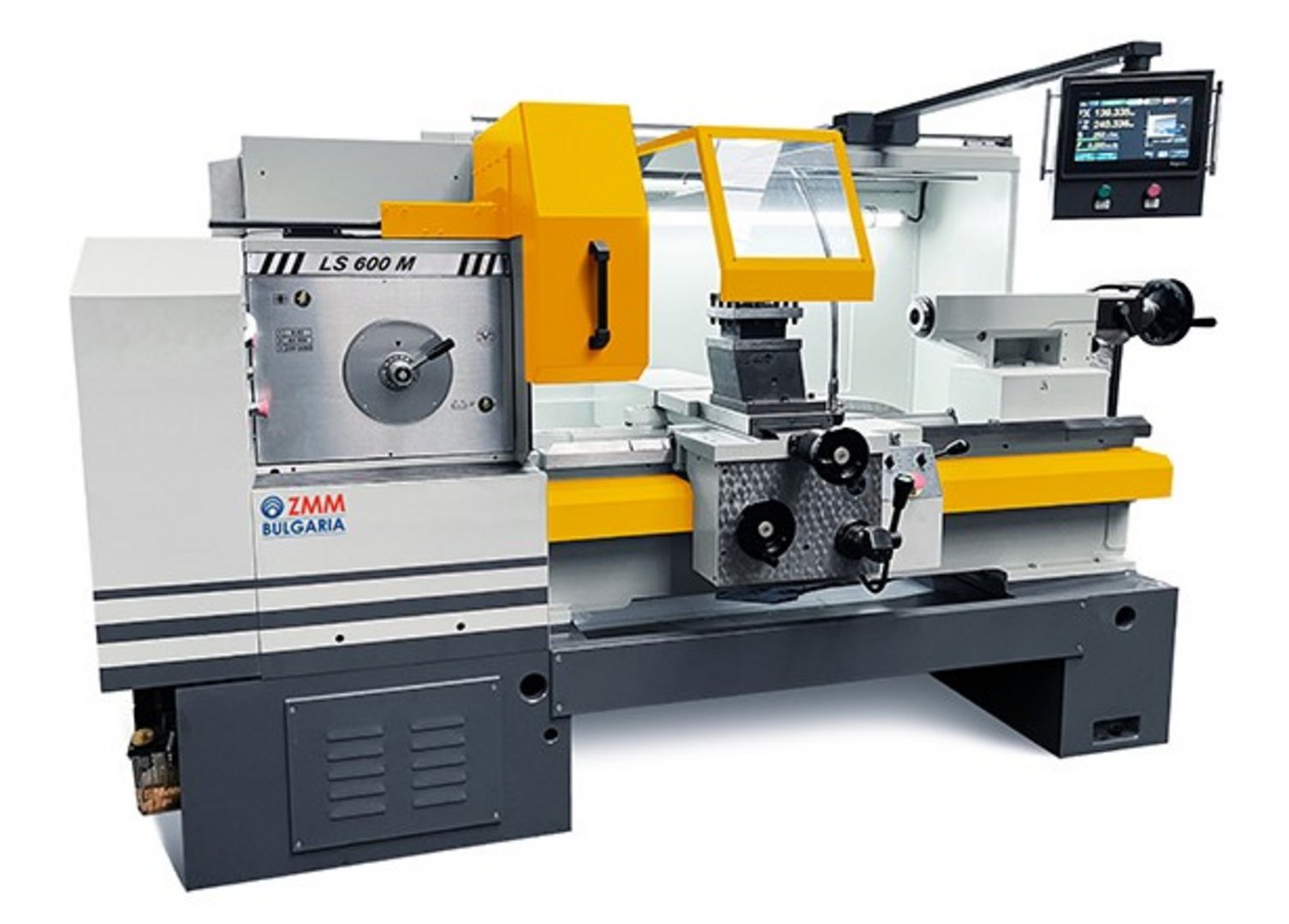

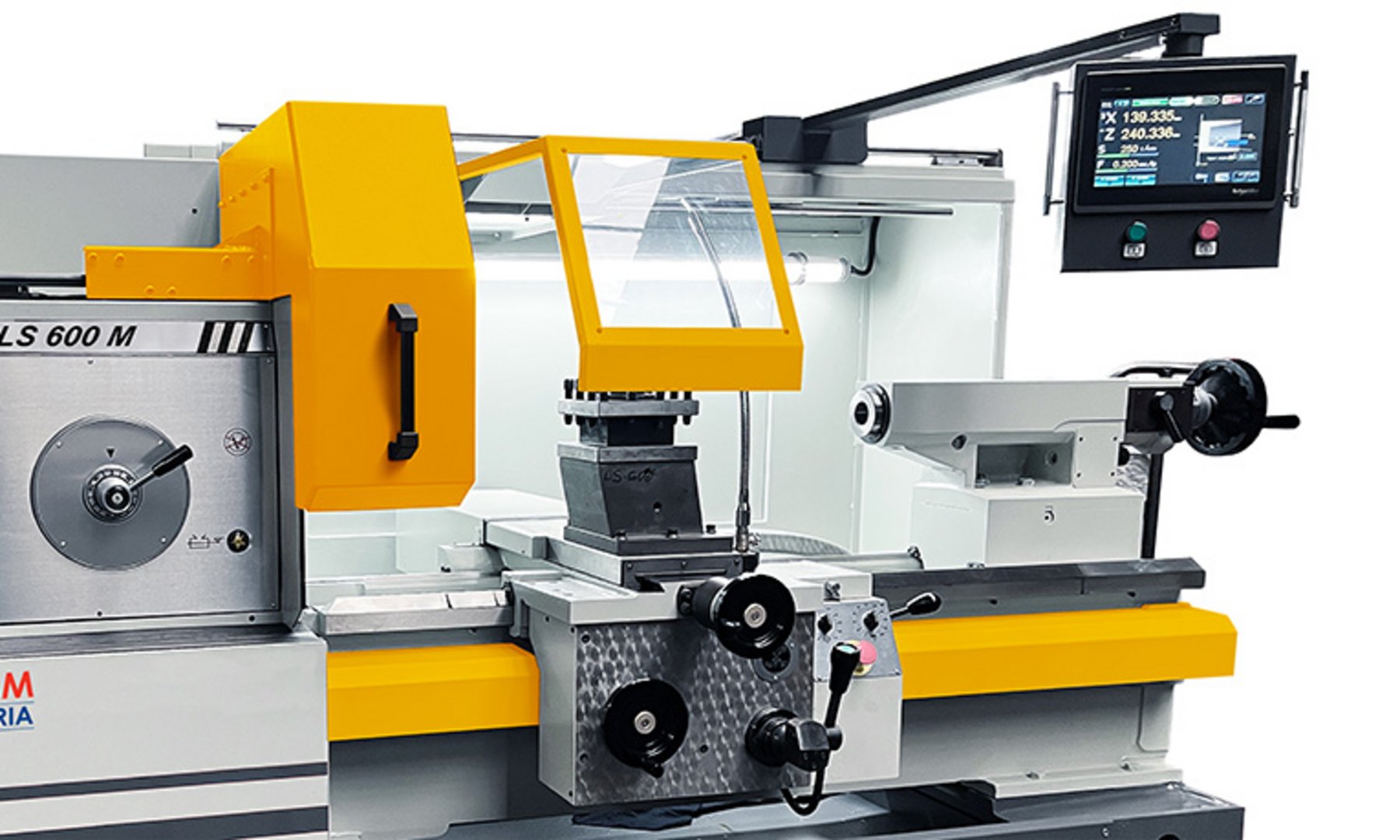

Zyklendrehmaschine LS 600 M
Hinweise
Preise ab Standort, exkl. Mwst.
Es gelten die Allgemeinen Lieferbedingungen des Fachverbandes der Maschinen- und Stahlbauindustrie Österreichs.
Wir verkaufen ausschließlich unter Eigentumsvorbehalt, die Ware bleibt bis zur vollständigen Bezahlung unser uneingeschränktes Eigentum.
Preisänderungen und Irrtum vorbehalten.
