Allgemeine Leistungsdaten
| Schleiflänge | 610 mm |
| Abstand Spindel - Tisch | 590 mm |
| Tisch | 600 x 300 mm |
| Magnetspannplatte | 600 x 300 mm |
| Tischgeschwindigkeit | 0 - 25 m/min |
| Quervorschub | 0 - 4000 mm/min |
| Max. Quervorschub | 350 mm |
| Automatischer Vertikalvorschub | 450 mm |
| Vertikalvorschub | 0 - 3800 mm/min |
| Vertikalvorschub inkrementell | 0.001 mm |
| Spindeldrehzahl | 600 - 3600 1/min |
| Spindelmotor | 11 kW |
| Tischhöhe | 810 mm |
| Max. Werkstückgewicht auf der Magnetspannplatte | 314 kg |
| Max. Werkstückgewicht am Aufspanntisch | 420 kg |
| Schleifscheibenabmessungen | 405 x 50 x 127 mm |
| Servo-Vorschubmotoren Y/Z | 2,4 / 3,9 kW |
| Servo-Vorschubmotor X | 3.9 kW |
Abmessungen und Gewicht
| Länge | 3103 mm |
| Breite | 3933 mm |
| Höhe | 2480 mm |
| Gewicht | 5800 kg |
Beschreibung
Starre Maschinenkonstruktion mit verfahrbarem Ständer
für effektive Stabilität um hohe Schleifleistung und Bearbeitungsgenauigkeit zu gewährleisten
Smart iControlIV Steuerung mit 15“ Touchscreen auf schwenkbarem Panel, mit elektronischem kabelgebundenen Handrad,
PC basierte Steuerung mit grafischer Dialogprogrammierung oder G-Code Programmierung
Stufenlos variable Drehzahl
Flachschleifzyklus, Kreuzschleifzyklus, Einstechschleifzyklus, Mehrfachnutenschleifzyklus, Konturschleifzyklus, Abrichtzyklus
Spindel mit 6 Schrägkugellagern (4 vorne und 2 hinten)
Alle 3 Achsen mit Präzisionskugelumlaufspindeln und AC Servomotoren
Am Spindelgehäuse ist ein Ausgleichssystem angebracht, um die Belastung der Maschinenkonstruktion zu verringern
Volleinhausung mit Beleuchtung
Elektro-Magnetspannplatte
Kühlmitteleinrichtung 200 lt/min mit Trommelpapierfilter und Magnetabscheider
Angetriebene Scheibenabziehvorrichtung am Tisch montiert, 1,5 kW, mit Doppelsupport, Breite 100 mm, Dm. 35 oder 52 mm
Schleifscheibe
Schleifscheibenflansch
Schleifscheibenauswuchtwaage
Wärmetauscher für den Schaltschrank
Maschine und Ausrüstung entsprechend den CE-Vorschriften
Betriebsanleitung auf DEUTSCH oder ENGLISCH
Genauigkeitsstandard ISO 1986-1
Optionen (Preise auf Anfrage):
Linearmeßgeber für Y und Z Achsen
Ölnebelabsaugung
Weitere Informationen
Produktvideo

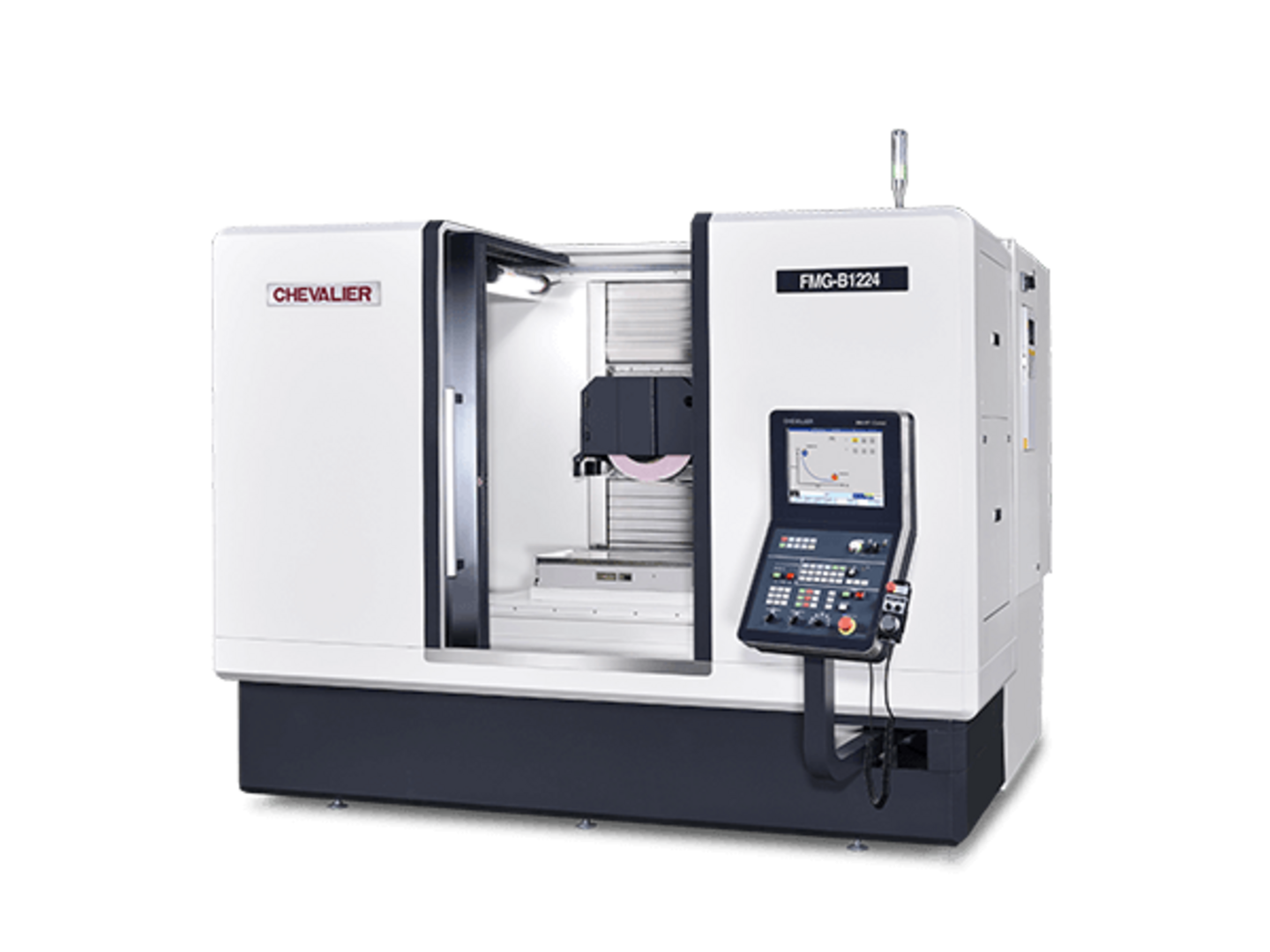

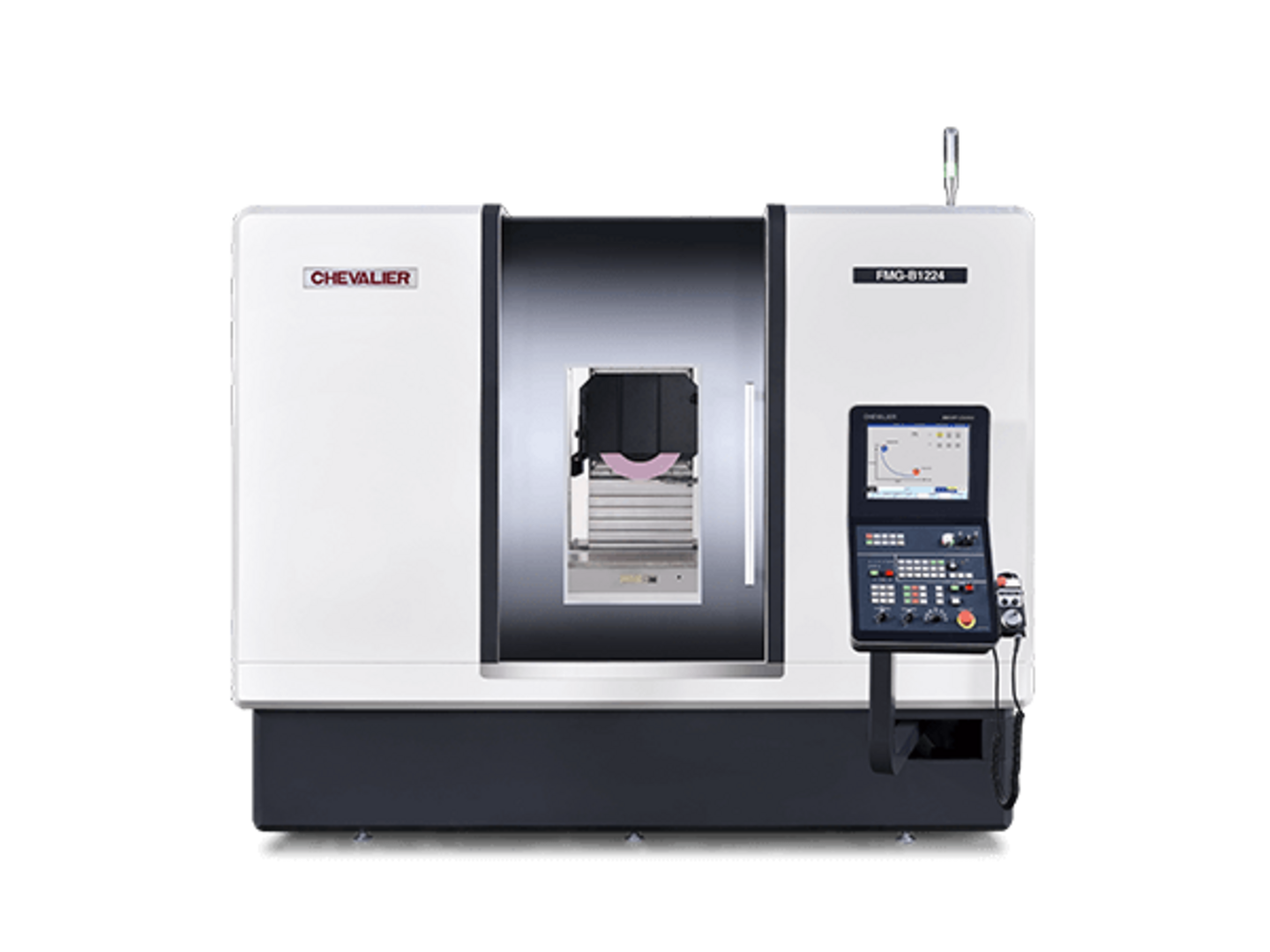

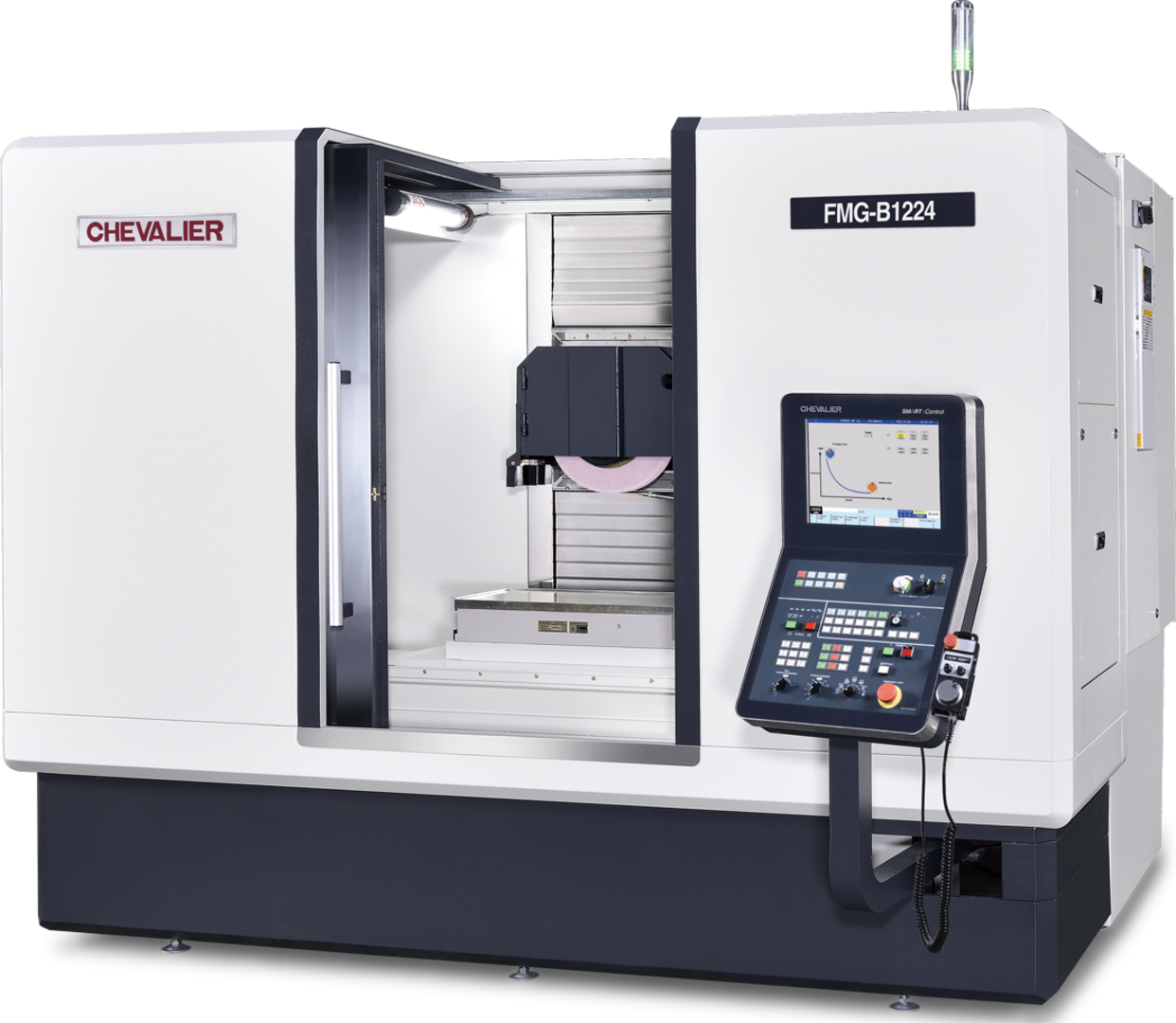

CNC Profilschleifmaschine mit fahrendem Ständer FMG-B1224
