Flachschleifmaschine CHEVALIER FSG-2048ADIV
| Modell | FSG-2048ADIV |
| Marke | CHEVALIER |
| Zustand | neu |
| Tisch | 1.200 x 500 mm |
| Ursprungsland | Taiwan |
Allgemeine Leistungsdaten
| Schleiflänge | 1200 mm |
| Abstand Spindel - Tisch | 730 mm |
| Tisch | 1.200 x 500 mm |
| Magnetspannplatte | 1.200 x 500 mm |
| Tischgeschwindigkeit | max. 30 m/min |
| Hydraulikmotor | 3.7 kW |
| Gesamt-Anschlussleistung | 27 kVA kW |
| Tischhöhe | 990 mm |
| Max. Werkstückgewicht auf der Magnetspannplatte | 930 kg |
| Max. Werkstückgewicht am Aufspanntisch | 1250 kg |
| Schleifscheibenabmessungen | 405 x 50 x 127 mm |
| Spindelgeschwindigkeit | 500 - 2.000 U/min |
| Spindelantrieb | 11 kW |
Abmessungen und Gewicht
| Länge | 4600 mm |
| Breite | 3040 mm |
| Höhe | 2200 mm |
| Gewicht | 6400 kg |
Beschreibung

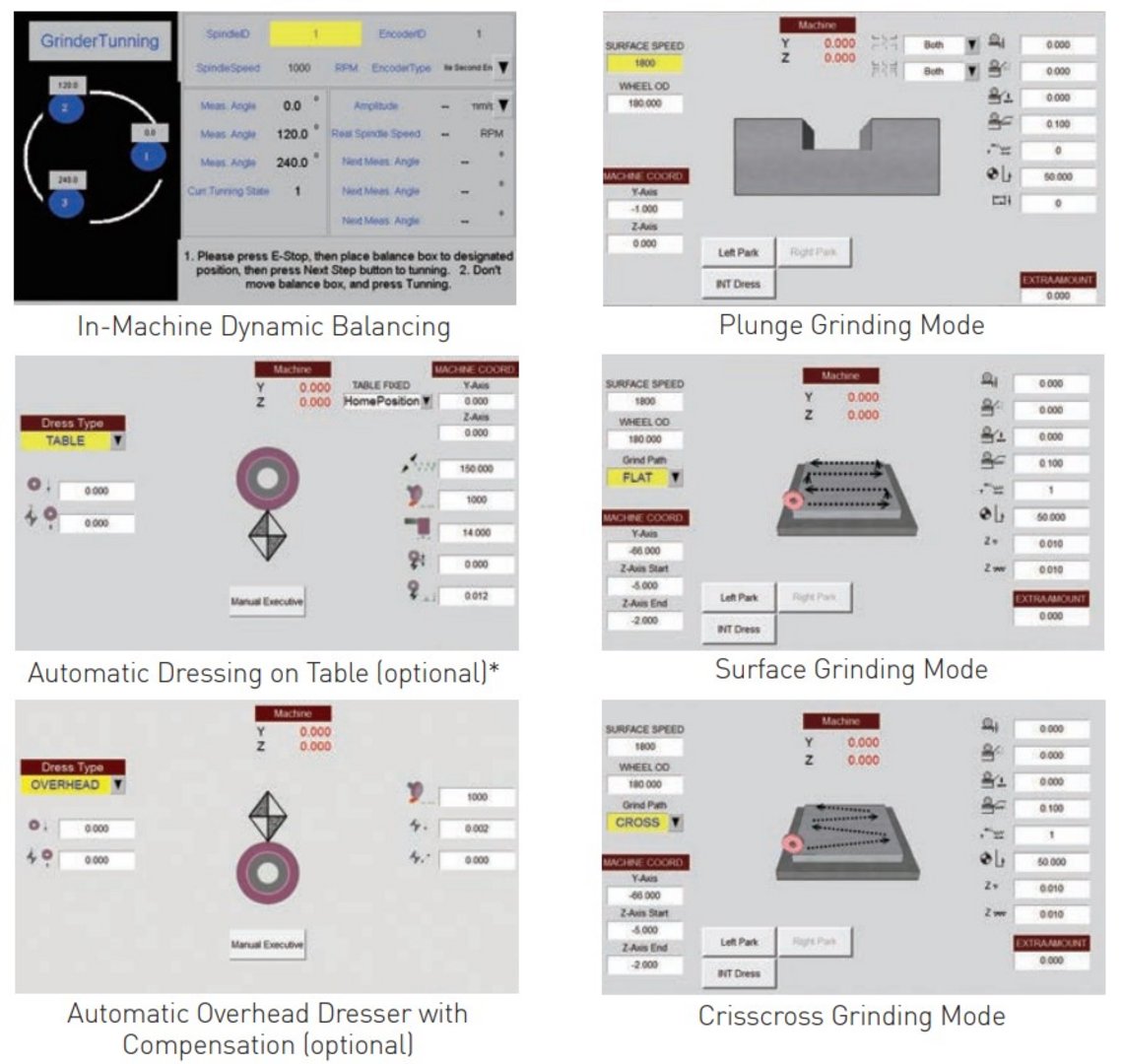

iSurface Steuerung mit 10,4“ Tochscreen für vollautomatische 3-Achsen Flach- und Einstechbearbeitungen
Grober Inkrementialvorschub, Finish-Inkrementalvorschub, Ausfeuern (0- 9 mal) und automatischer Schleifzyklus
Der Schleifkopf fährt am Ende nach oben zur Start- oder Referenzposition, der Tisch parkt am Zyklusende auf der linken oder rechten Seite
Displaygenauigkeit 0,0001 mm
Max. Tischgeschwindigkei 30 m/min
Vertikalzustellung durch Servomotor und Kugelumlaufspindel
Quervorschub durch Servomotor und Kugelumlaufspindel
Doppelte V-Führung (Turcite-B) für die Tisch-Längsbewegung
Schleifscheibenspindel auf 6 hochpräzisen Schrägkugellagern
Elektro-Magnetspannplatte
Kühlmitteleinrichtung mit aut. Papierfilter und Magnetabscheider
automatische Abziehvorrichtung am Tisch montiert, ohne Diamant, mit automatischer Kompensation *
Schleifscheibe
Schleifscheibenflansch
Schleifscheibenauswuchtwaage
Auswuchtdorn
LED Maschinenleuchte
Maschine und Ausrüstung entsprechend den CE-Vorschriften
Betriebsanleitung auf DEUTSCH und ENGLISCH
* die genaue Konfiguration der Abziehvorrichtung muss vor einer Bestellung noch abgeklärt werden
Weitere Informationen
Prospekte
Produktvideo
Flachschleifmaschine FSG-2048ADIV
