Allgemeine Leistungsdaten
| Schleiflänge | 1015 mm |
| Abstand Spindel - Tisch | 600 mm |
| Tisch | 1000 x 400 mm |
| Magnetspannplatte | 1000 x 400 mm |
| Max. Werkstückgewicht | 670 kg |
| Tischbewegung hydraulisch | 1100 mm |
| Tischgeschwindigkeit | 5 - 25 m/min |
| Quervorschub | 0 - 2.250 mm/min |
| Quervorschub inkrementell | 0,001 - 32 mm |
| Max. Quervorschub | 450 mm |
| Automatischer Vertikalvorschub | 440 mm |
| Vertikalvorschub | 0 - 675 mm/min |
| Vertikalvorschub inkrementell | 0.001 - 0.04 mm |
| Spindeldrehzahl | 500 - 2.000 1/min |
| Spindelmotor | 5 kW |
| Hydraulikmotor | 1.5 kW |
| Quervorschubmotor | 1.1 kW |
| Vorschubantrieb Schleifscheibe | 1.1 kW |
| Max. Werkstückgewicht auf der Magnetspannplatte | 423 kg |
| Max. Werkstückgewicht am Aufspanntisch | 670 kg |
| Schleifscheibenabmessungen | 355 x 50 x 127 mm |
Abmessungen und Gewicht
| Länge | 3630 mm |
| Breite | 2682 mm |
| Höhe | 2200 mm |
| Transportabmessungen | 4400 x 2300 x 2400 mm |
| Gewicht | 4800 kg |
Beschreibung

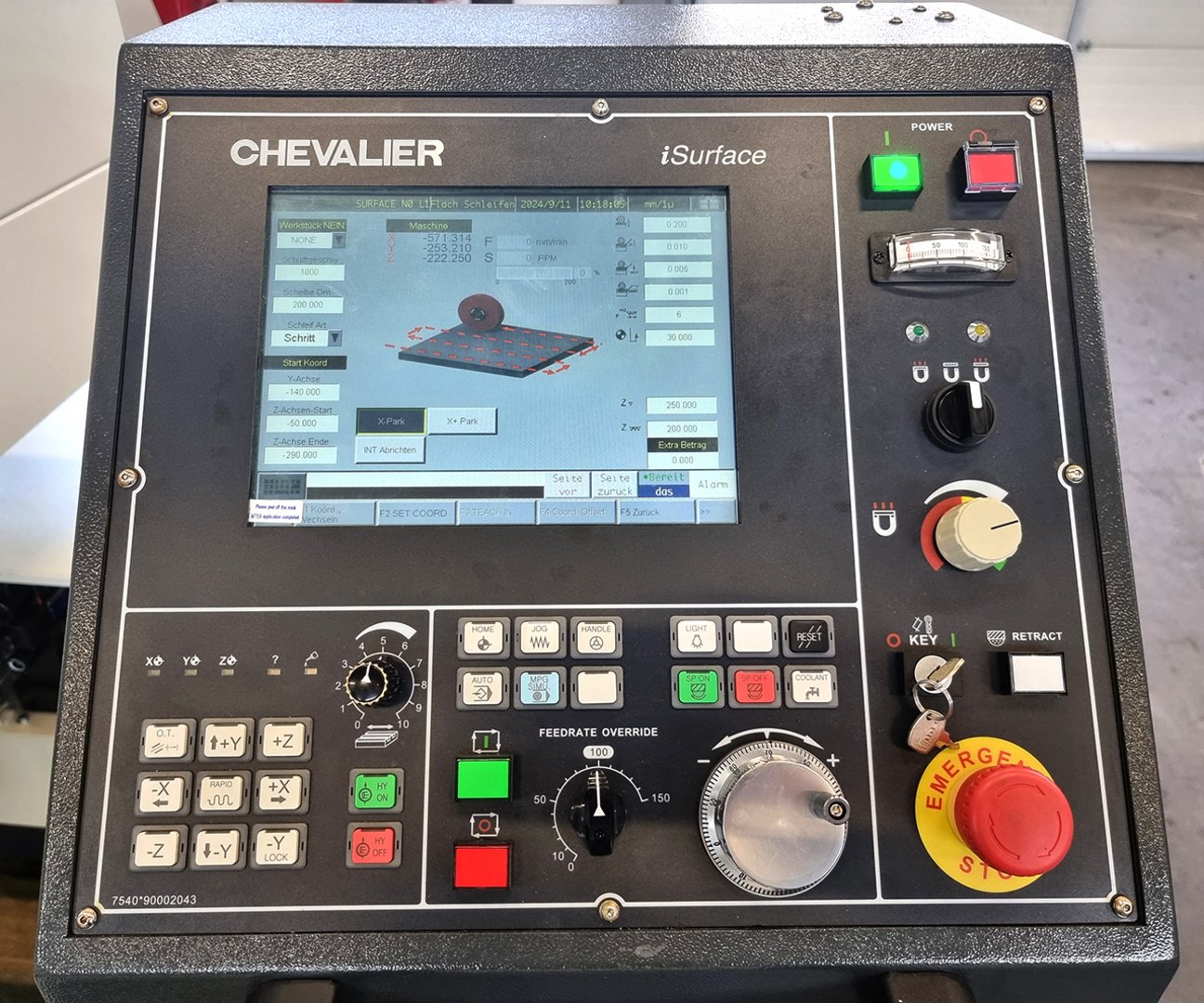

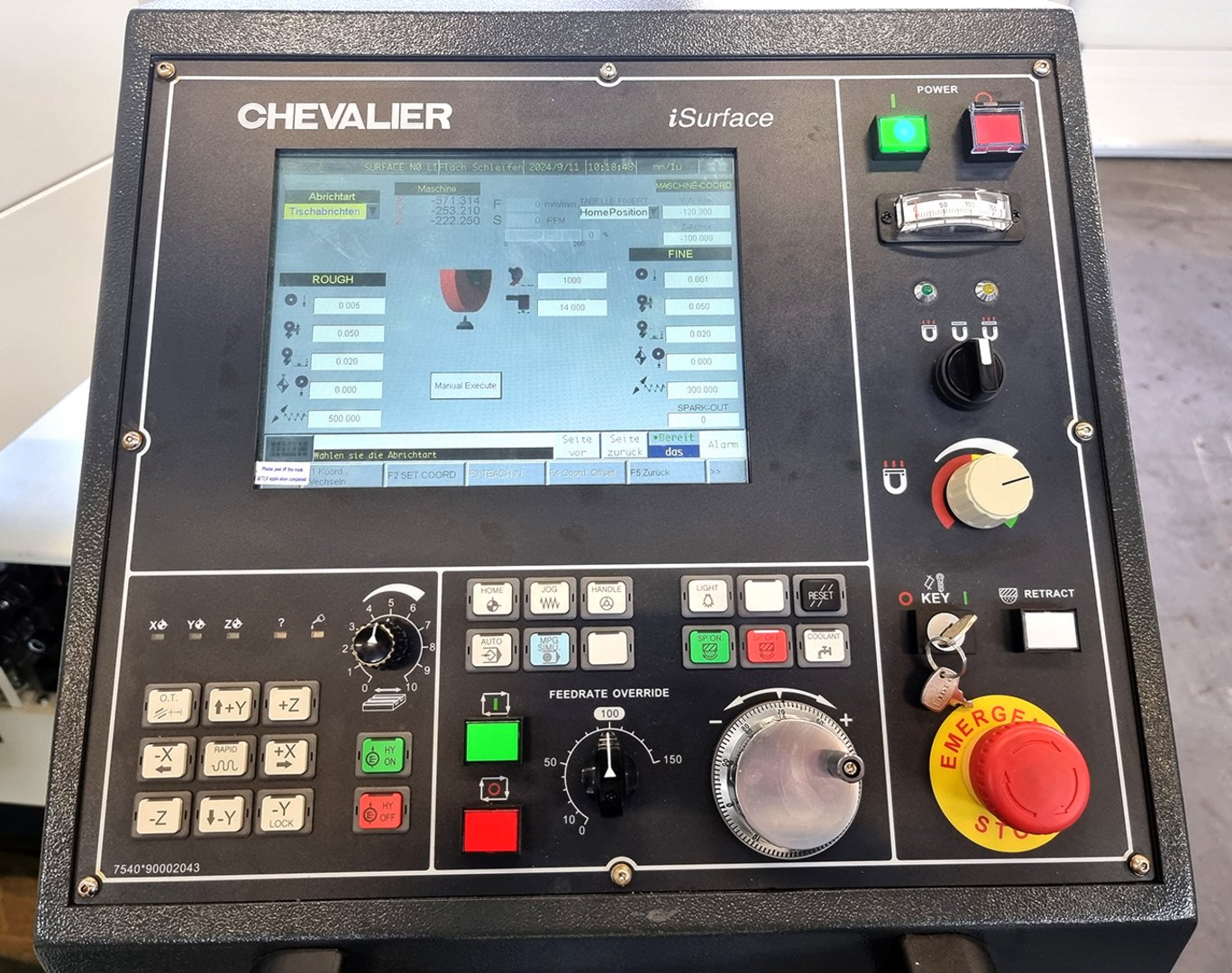

10,4“ Grafik NC-Steuerung auf Schwenkarm mit Touchscreen für:
- Auswahl Betriebsmodus, Programmerstellung, grafische Zustandskontrolle, Alarmliste
aut. Vertikalvorschub

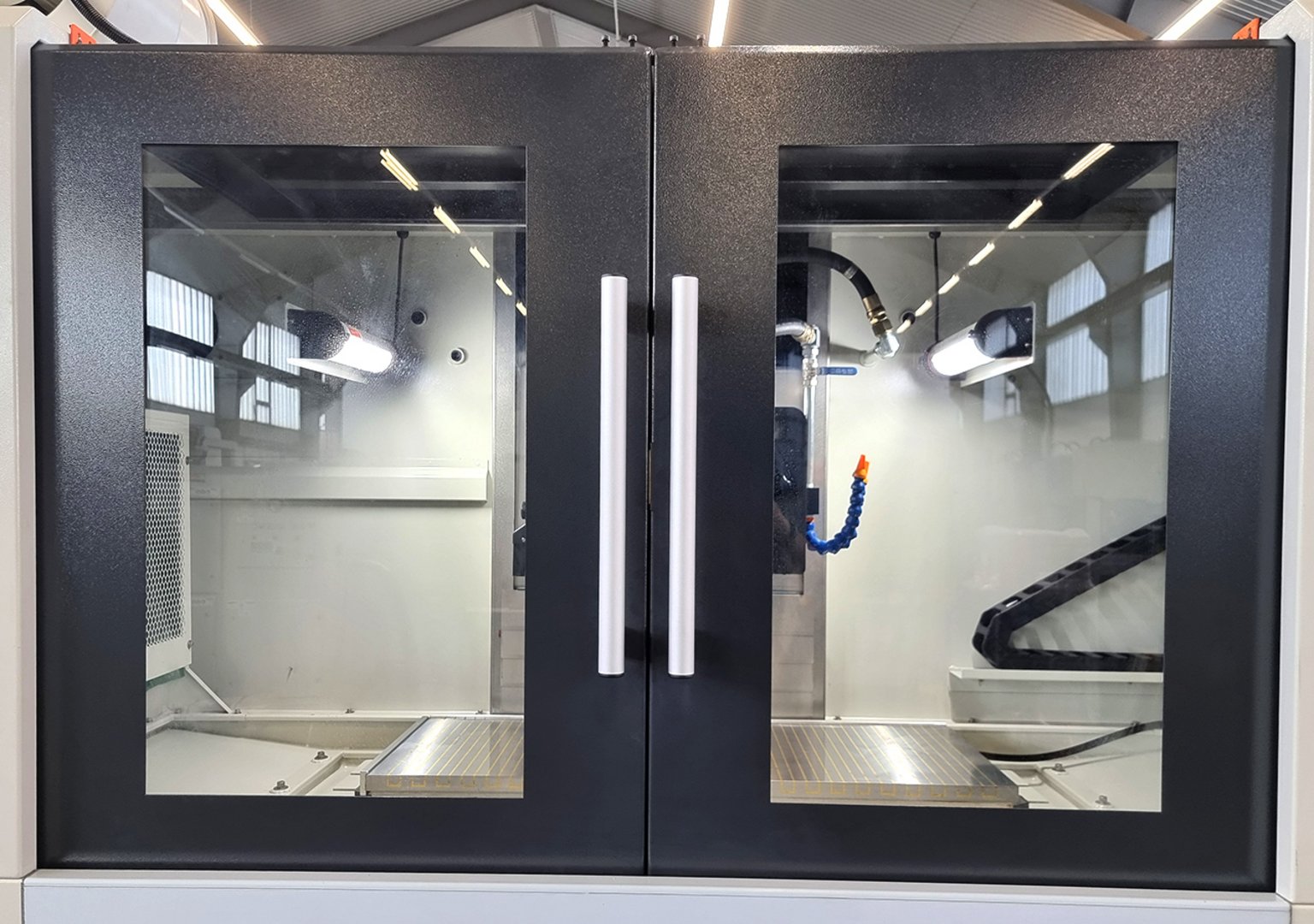

komplette Einhausung des Arbeitsbereiches
Servoantrieb für Schleifscheibenzustellung und Tischquerverstellung
gehärtete Führungsbahnen in allen 3 Achsen mit Naddellagern

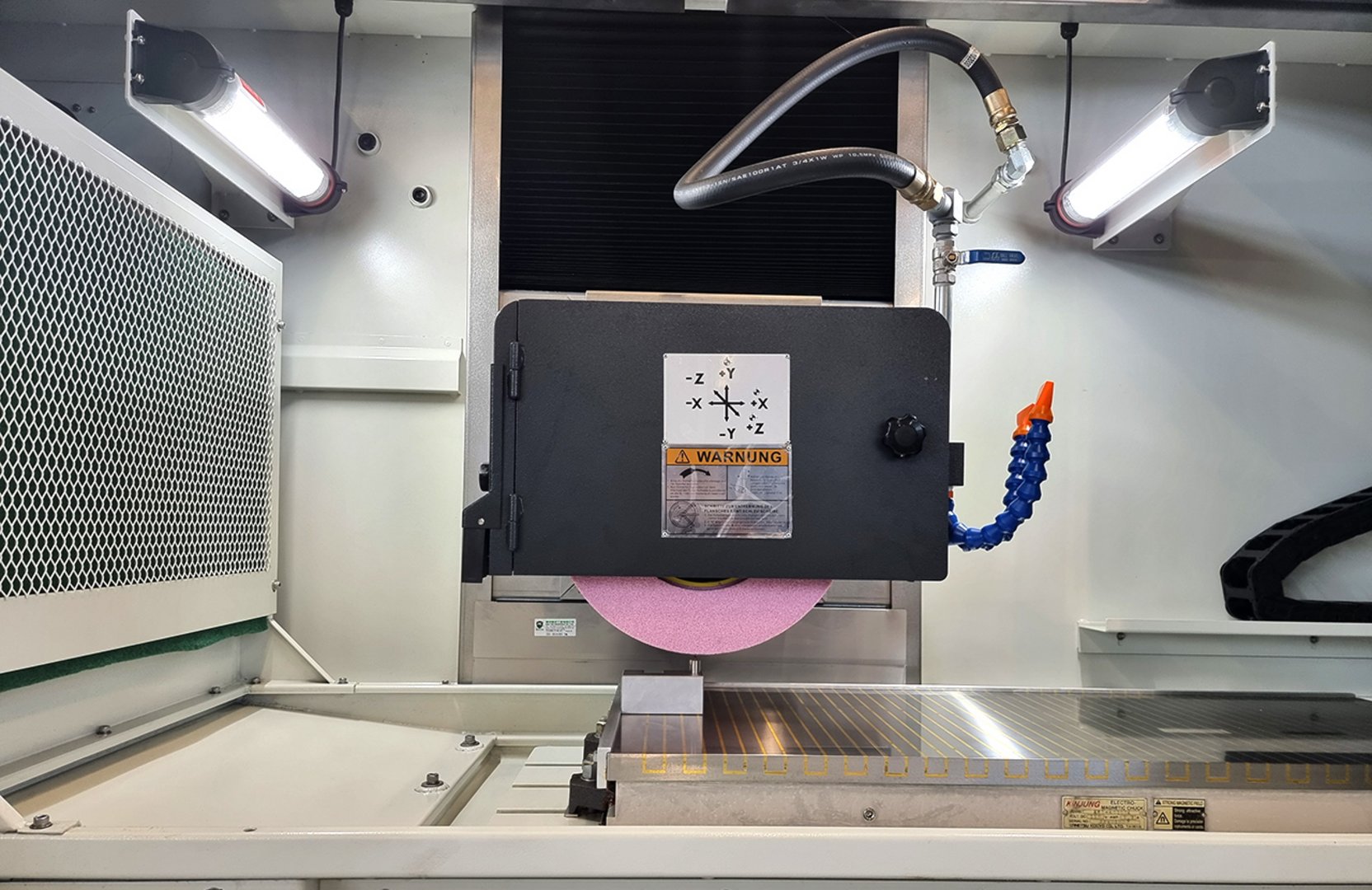

Elektro-Magnetspannplatte

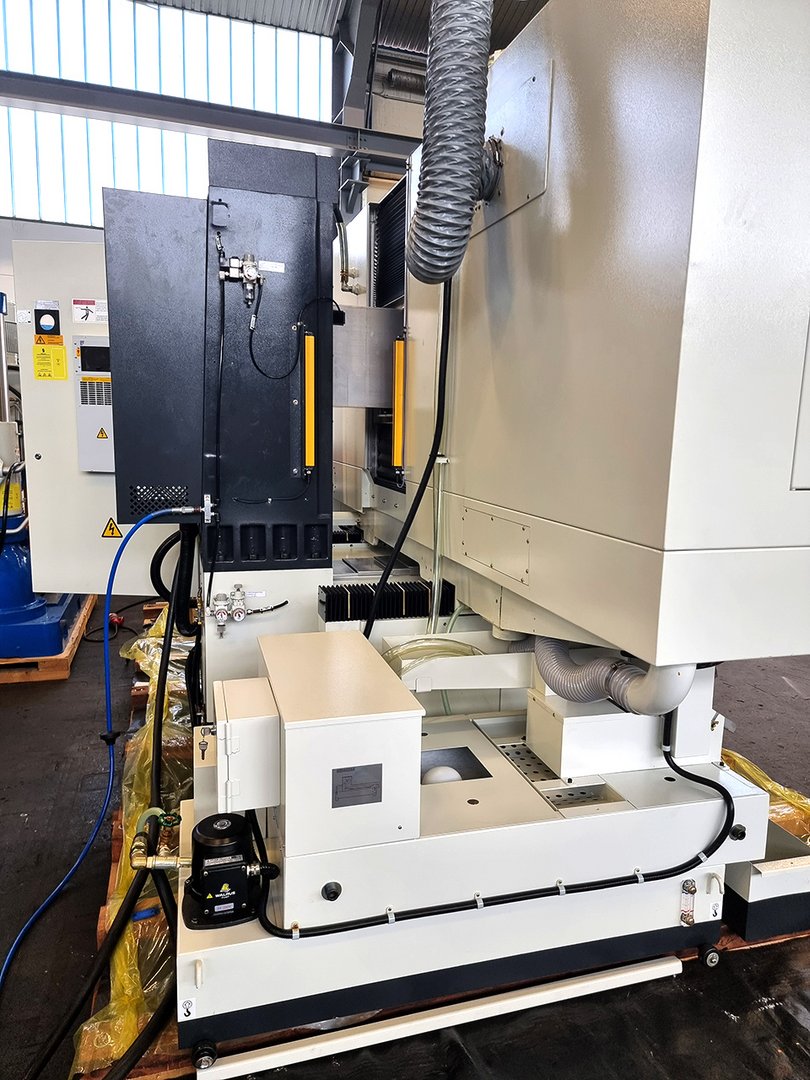

Kühlmitteleinrichtung mit aut. Papierfilter und Magnetabscheider
Ölnebelabsaugung
automatische Abziehvorrichtung am Tisch montiert, ohne Diamant, mit automatischer Kompensation

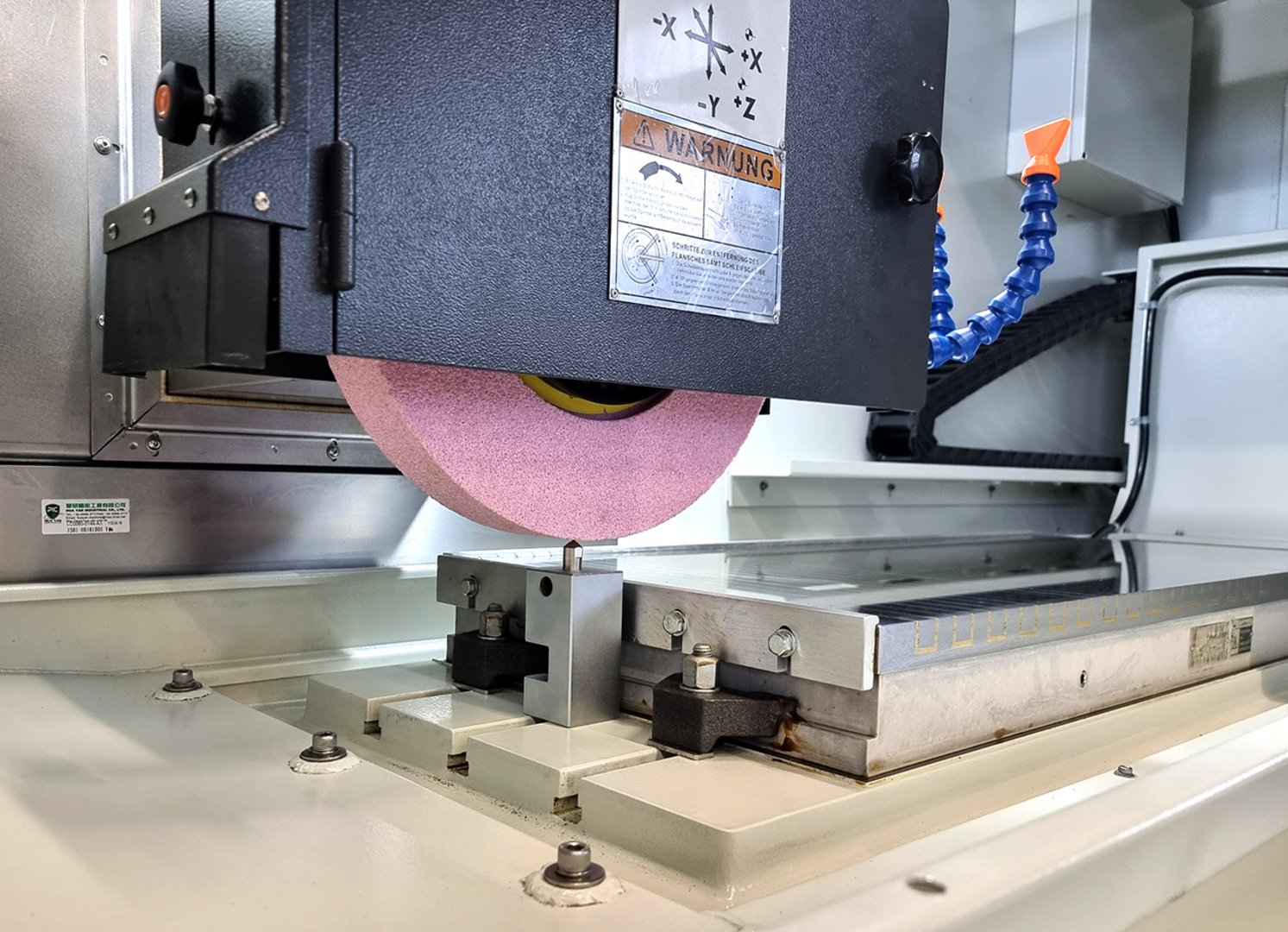

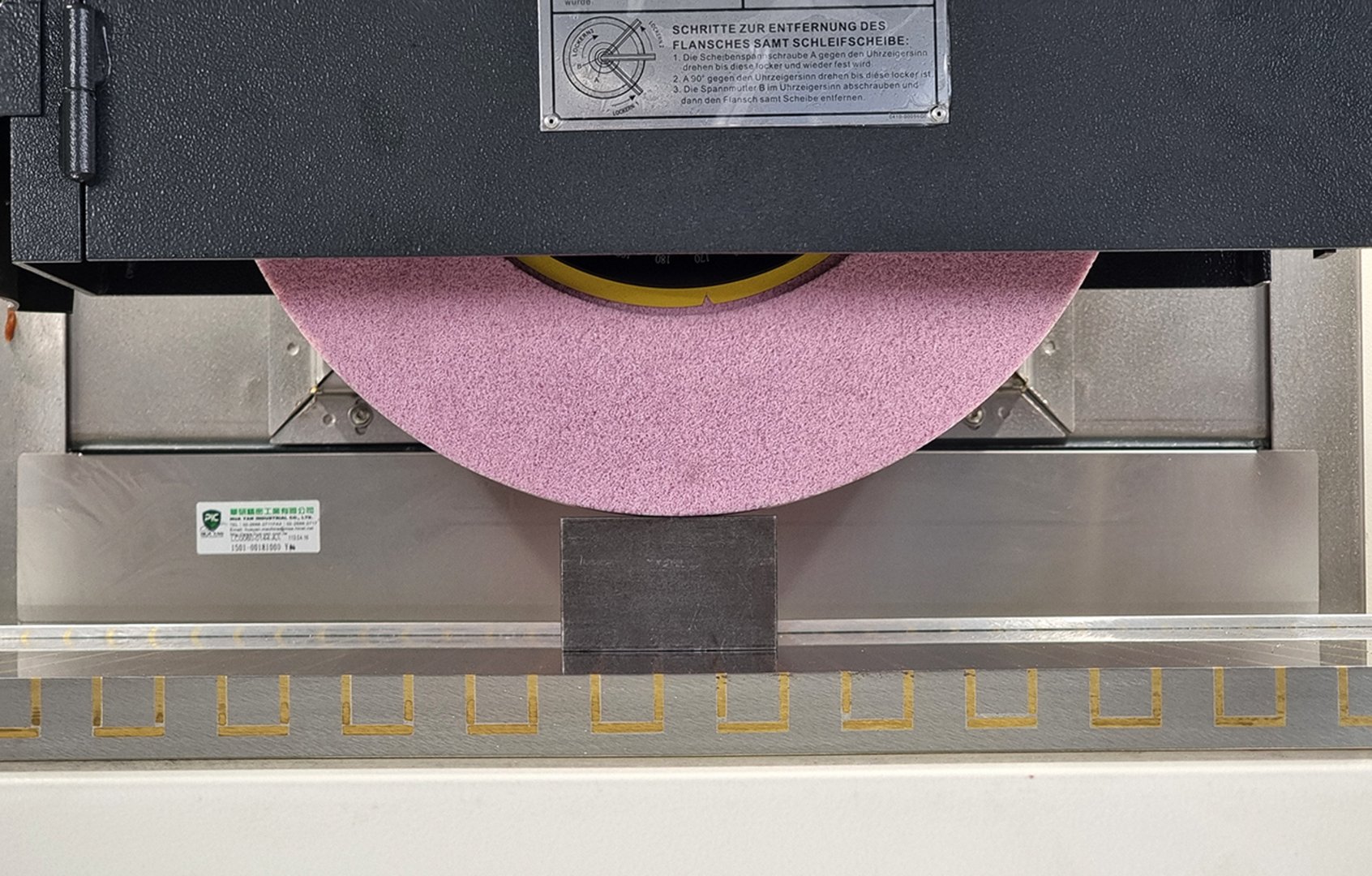

Schleifscheibe
Schleifscheibenflansch
Schleifscheibenauswuchtwaage (Roller Type)
Auswuchtdorn
LED Maschinenleuchte
Maschine und Ausrüstung entsprechend den CE-Vorschriften
Betriebsanleitung auf DEUTSCH und ENGLISCH
Weitere Informationen
Prospekte
Produktvideo

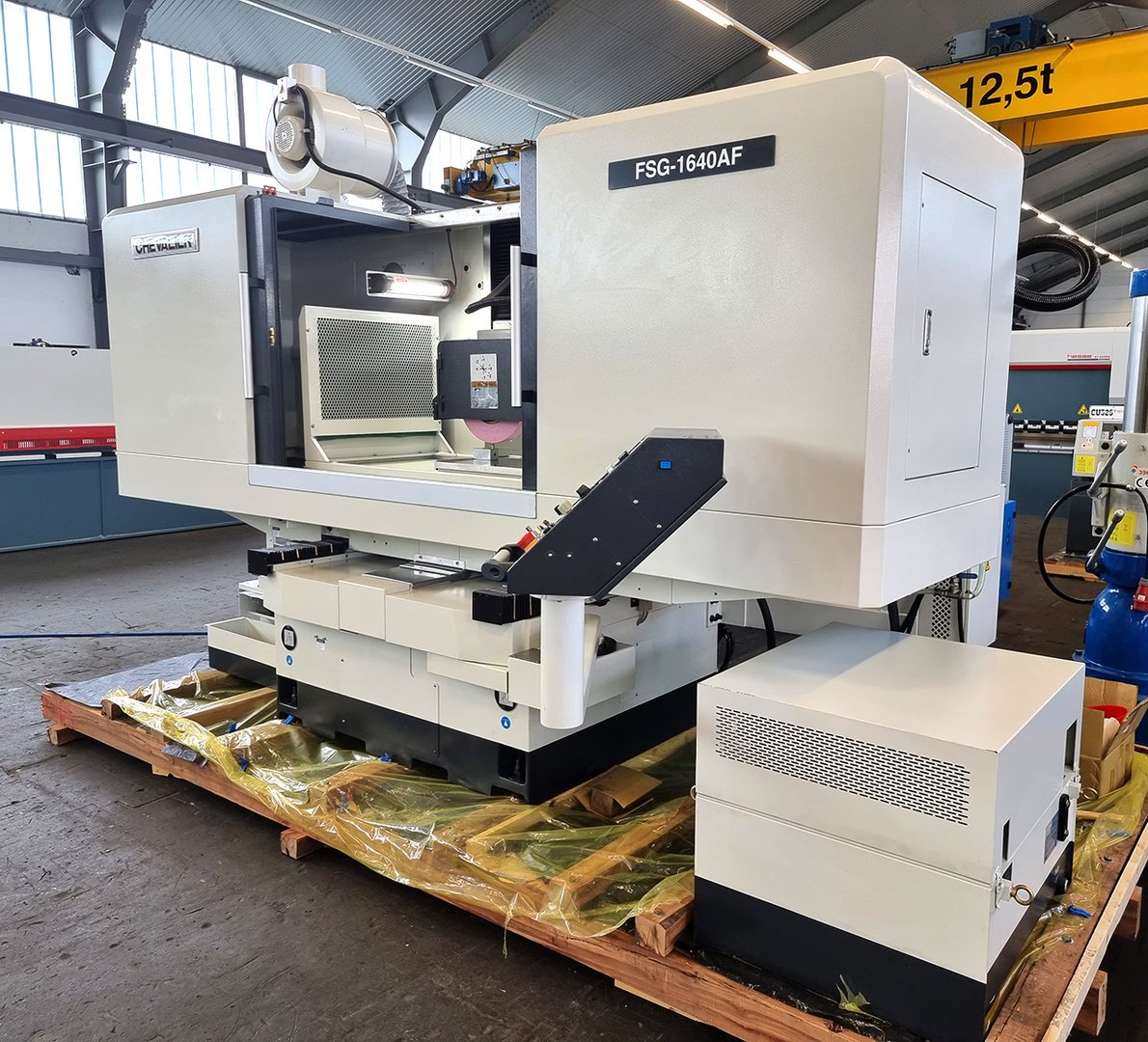

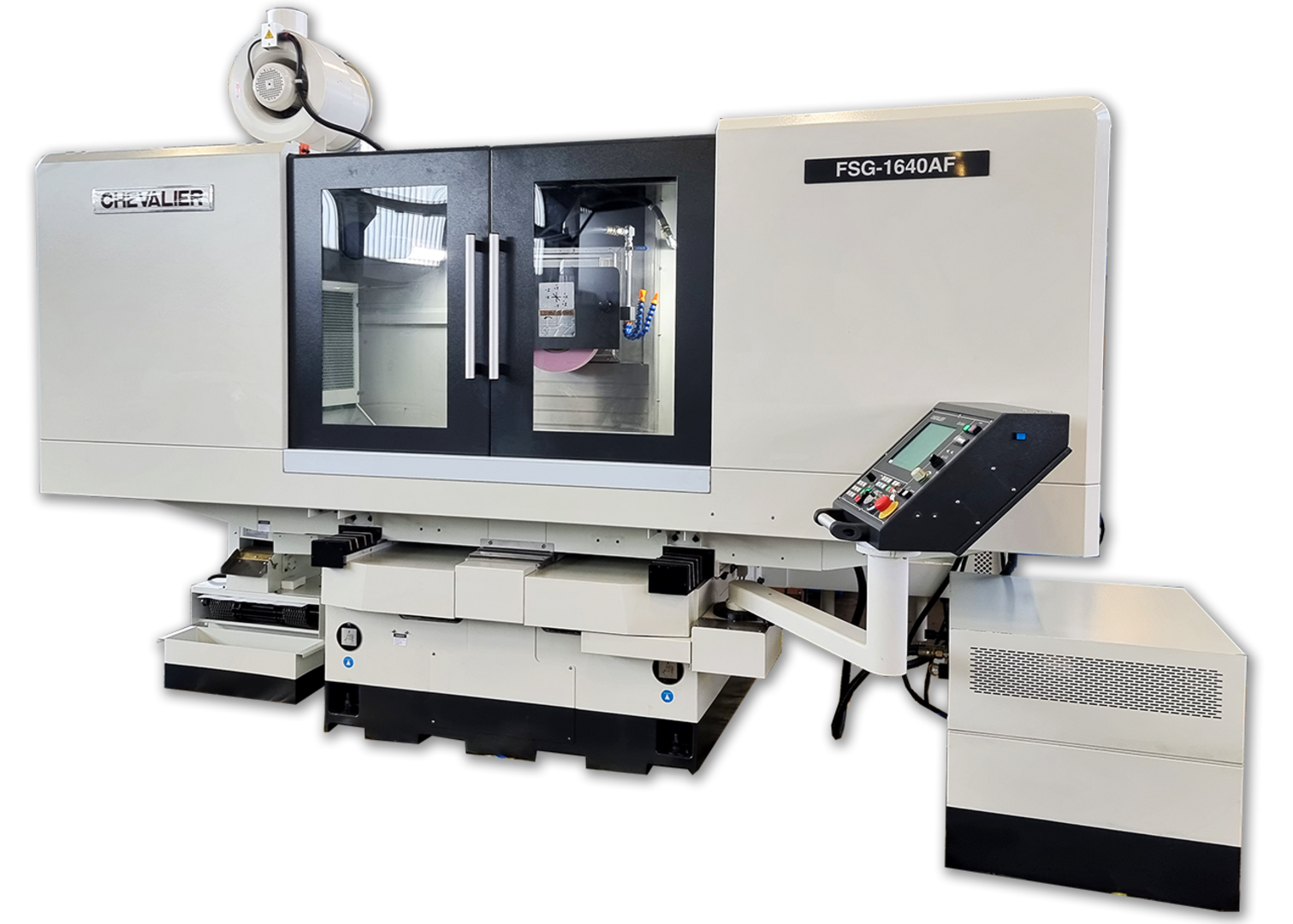

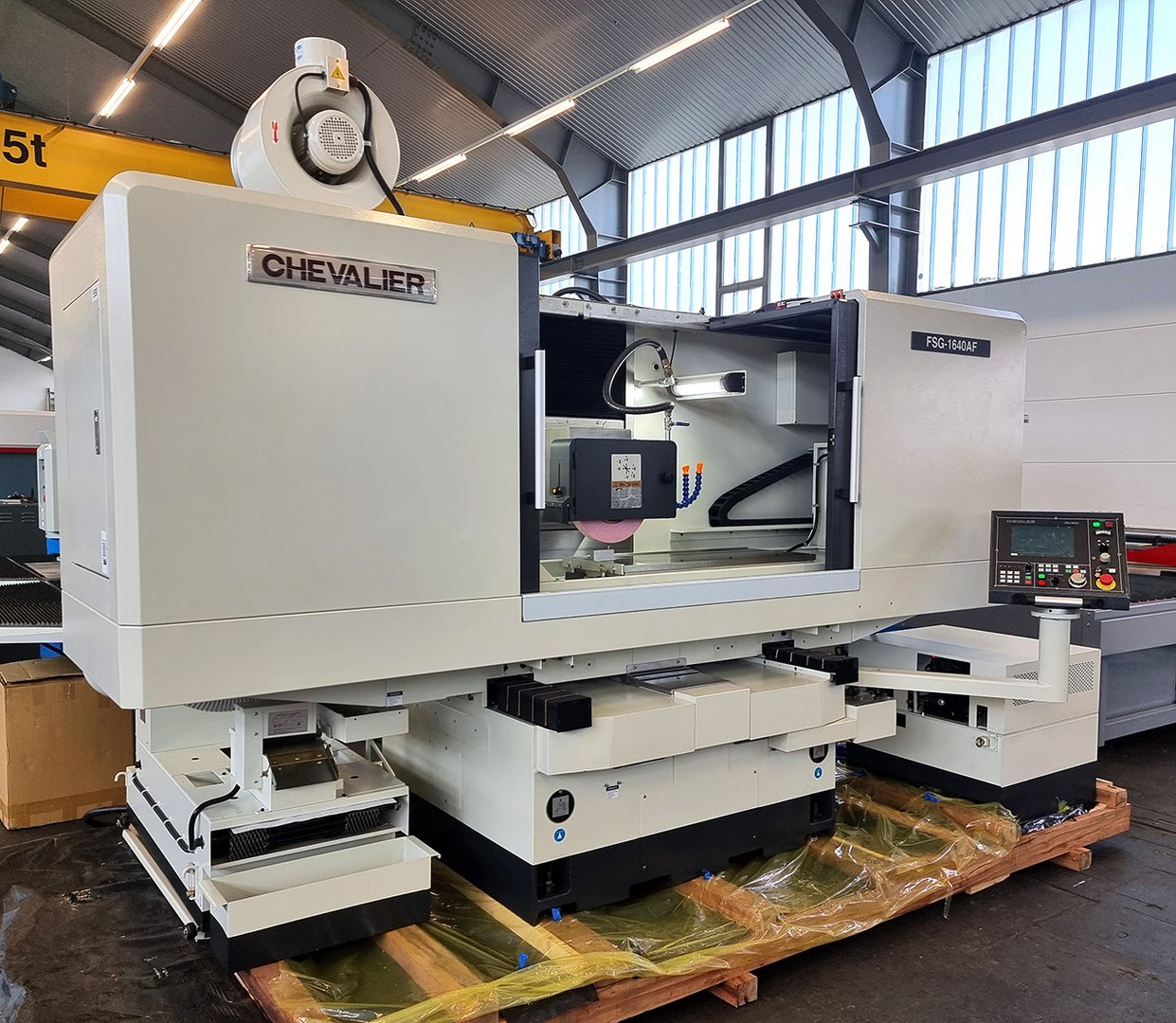

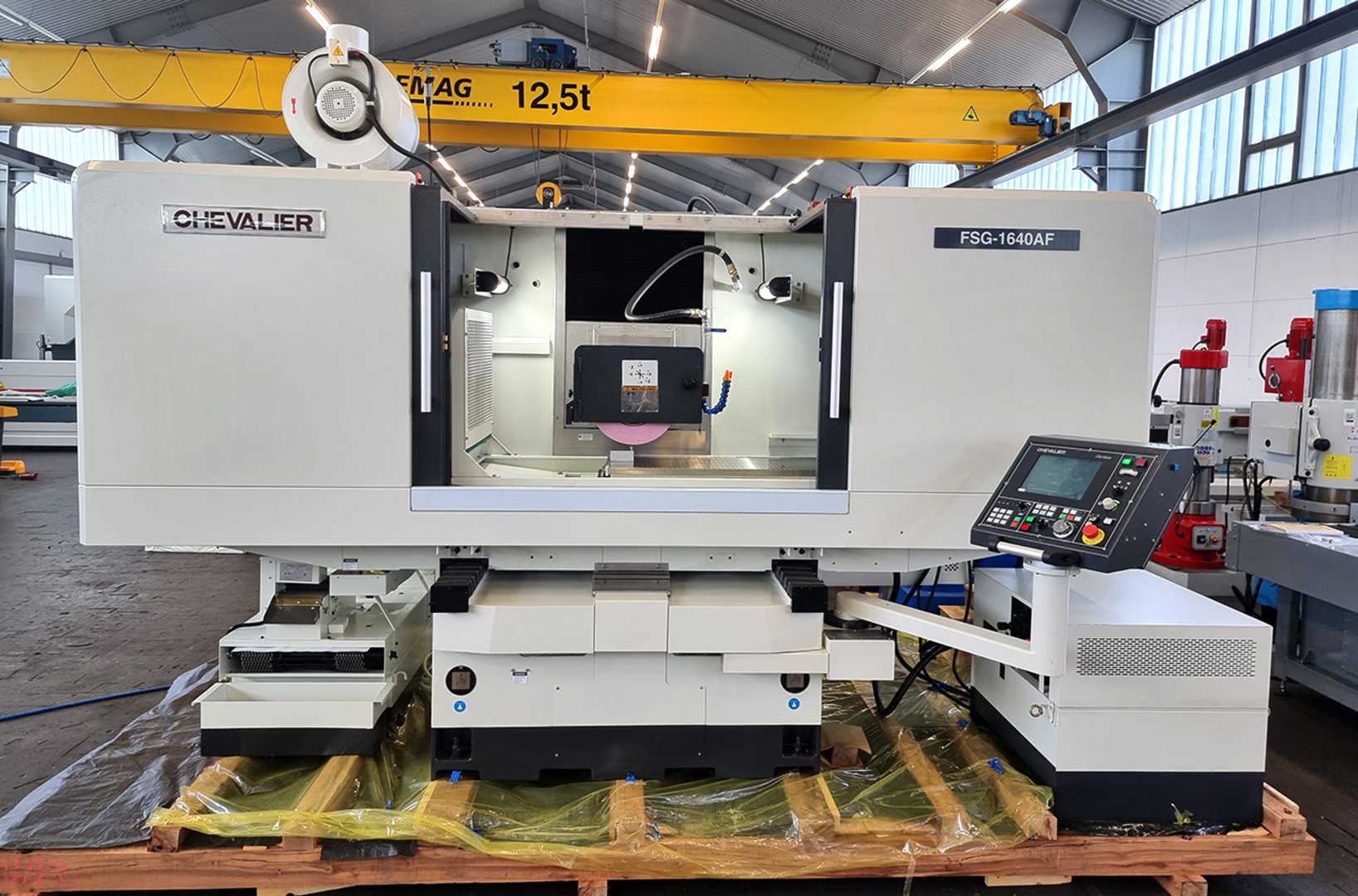

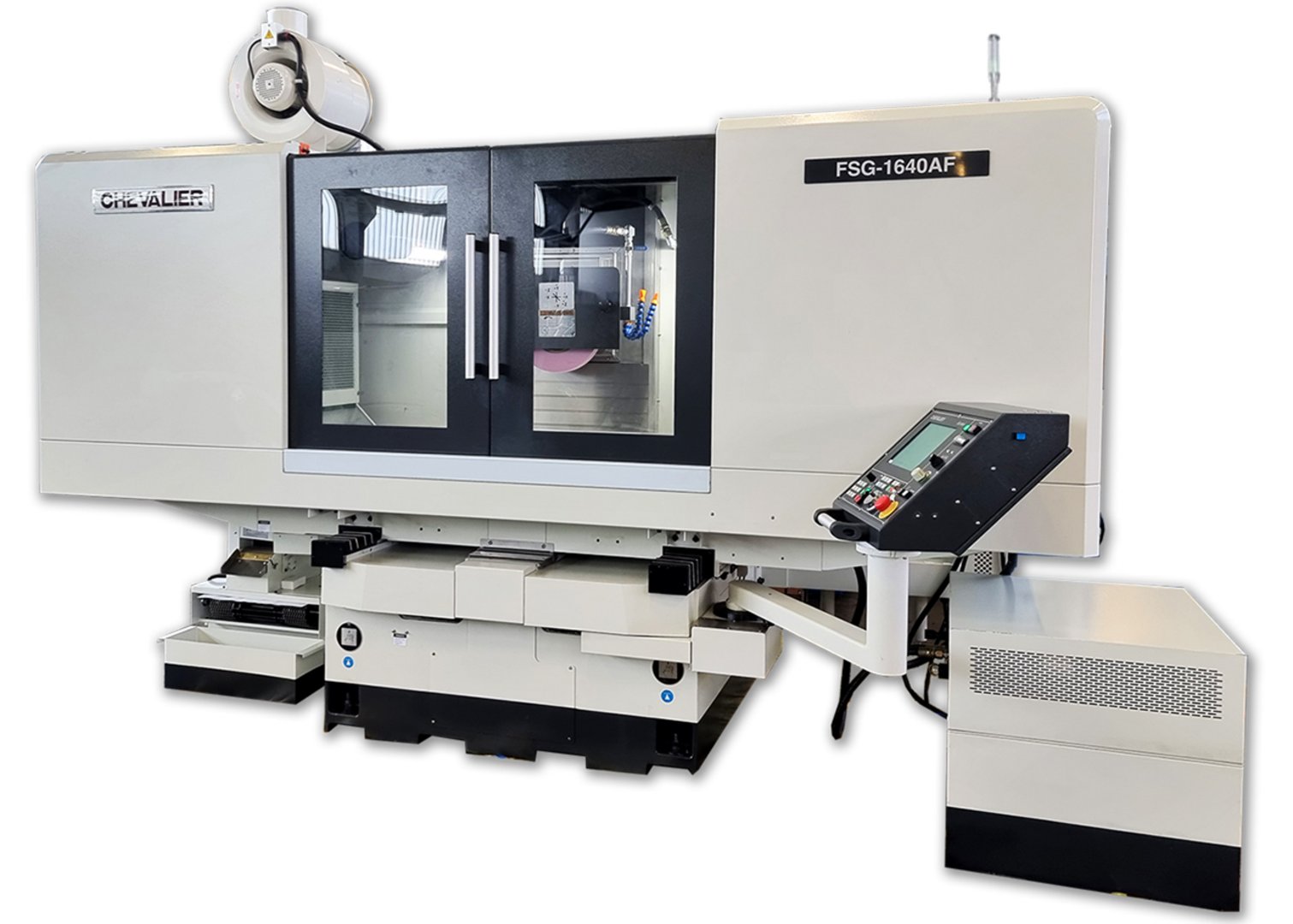

Flachschleifmaschine FSG-1640AF
