Allgemeine Leistungsdaten
| Schleiflänge | 1200 mm |
| Abstand Spindel - Tisch | 730 mm |
| Tisch | 1200 x 600 mm |
| Magnetspannplatte | 1200 x 600 mm |
| Tischbewegung hydraulisch | 1300 mm |
| Tischgeschwindigkeit | 5 - 30 m/min |
| Quervorschub | 0-2250 mm/min |
| Quervorschub inkrementell | 0,001-32 mm |
| Max. Quervorschub | 685 mm |
| Automatischer Vertikalvorschub | 560 mm |
| Vertikalvorschub | 0-675 mm/min |
| Spindeldrehzahl | 500-2200 1/min |
| Spindelmotor | 11 kW |
| Hydraulikmotor | 5.5 kW |
| Quervorschubmotor | 3.1 kW |
| Vorschubantrieb Schleifscheibe | 3.1 kW |
| Max. Werkstückgewicht auf der Magnetspannplatte | 1150 kg |
| Max. Werkstückgewicht am Aufspanntisch | 1600 kg |
| Schleifscheibenabmessungen | 405 x 75 x 127 mm |
Abmessungen und Gewicht
| Länge | 4790 mm |
| Breite | 3207 mm |
| Höhe | 2305 mm |
| Gewicht | 8100 kg |
Beschreibung

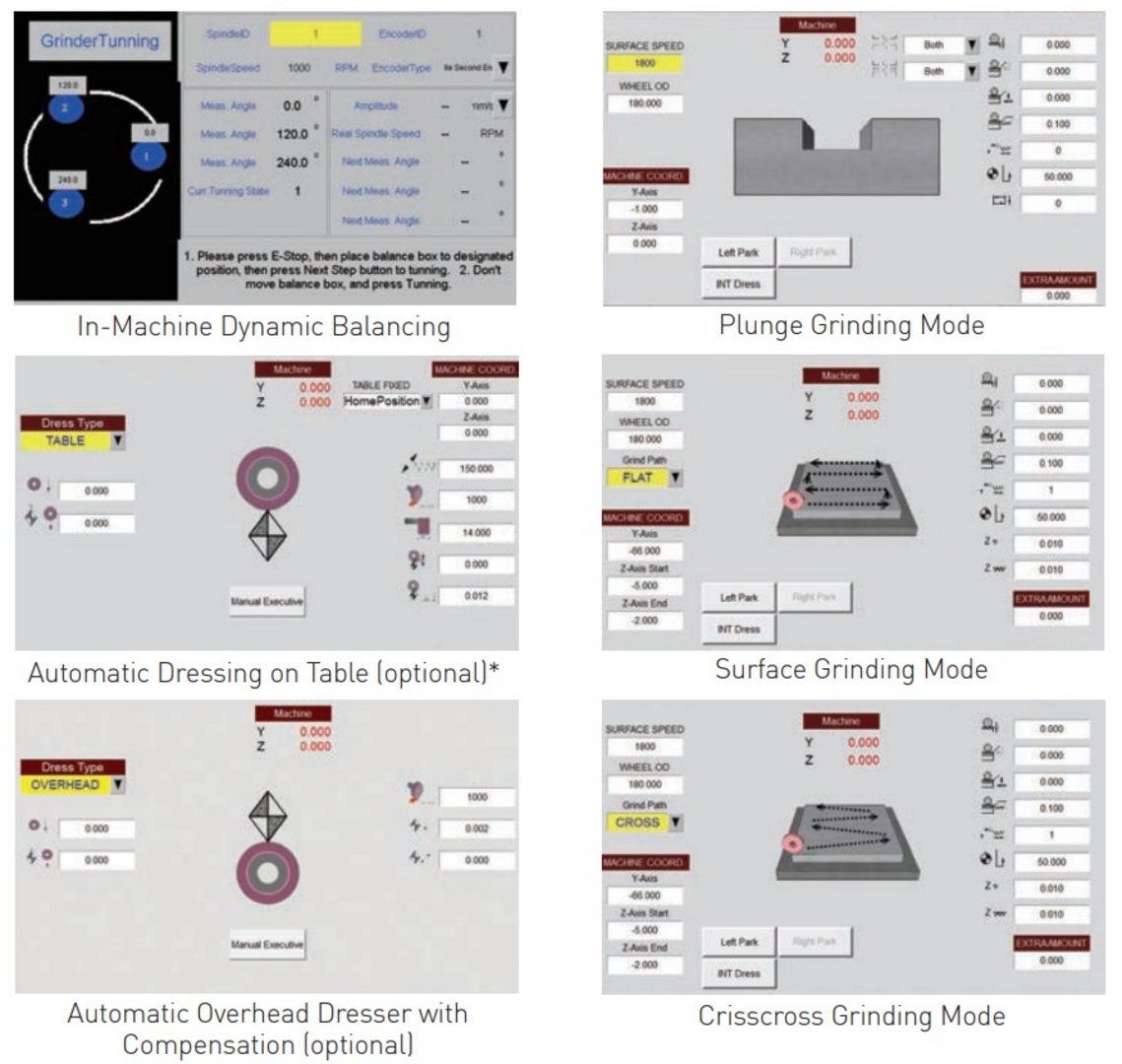

10,4“ iSurface Grafik NC-Steuerung auf Schwenkarm mit Touchscreen für:
Auswahl des Betriebsmodus
Zyklusauswahl und Programmerstellung
Oberflächenschleifen
Kreuzschleifen
Einstechschleifen
Abziehen mit automatischer Kompensation
halbautomatisches Wuchten in der Maschine
automatische Spindeldrehzahl für konstante Oberflächengeschwindigkeit
Visualisierung der Spindellast
Unwuchtkontrolle
grafische Zustandskontrolle
Alarmliste
Max. Tischgeschwindigkei 30 m/min
Integrierte Maschinenkörpertemparaturkontrolle
Turcidbeschichtete Doppel-V-Führungen
Hydraulischer Tischantrieb mit Kühlung
Linearführungen mit Kugelumlaufspindeln und AC Motoren für präzise Positionierung in der X- und Z-Achse
Automatische Schmierung mit einem Druckschalter für automatischen Stopp bei Druckabfall
Elektro-Magnetspannplatte 1200 x 600 mm
Kühlmitteleinrichtung mit aut. Papierfilter und Magnetabscheider
automatische Abziehvorrichtung am Tisch montiert, ohne Diamant, mit automatischer Kompensation *
Schleifscheibenflansch mit 1 Schleifscheibe
Schleifscheibenauswuchtwaage
LED Maschinenleuchte
Maschine und Ausrüstung entsprechend den CE-Vorschriften
Betriebsanleitung auf DEUTSCH oder ENGLISCH
* die genaue Konfiguration der Abziehvorrichtung muss vor einer Bestellung noch abgeklärt werden
Optionen:
| komplette Einhausung des Arbeitsbereiches | € | 15.950,00 |
Weitere Informationen
Prospekte
Produktvideo

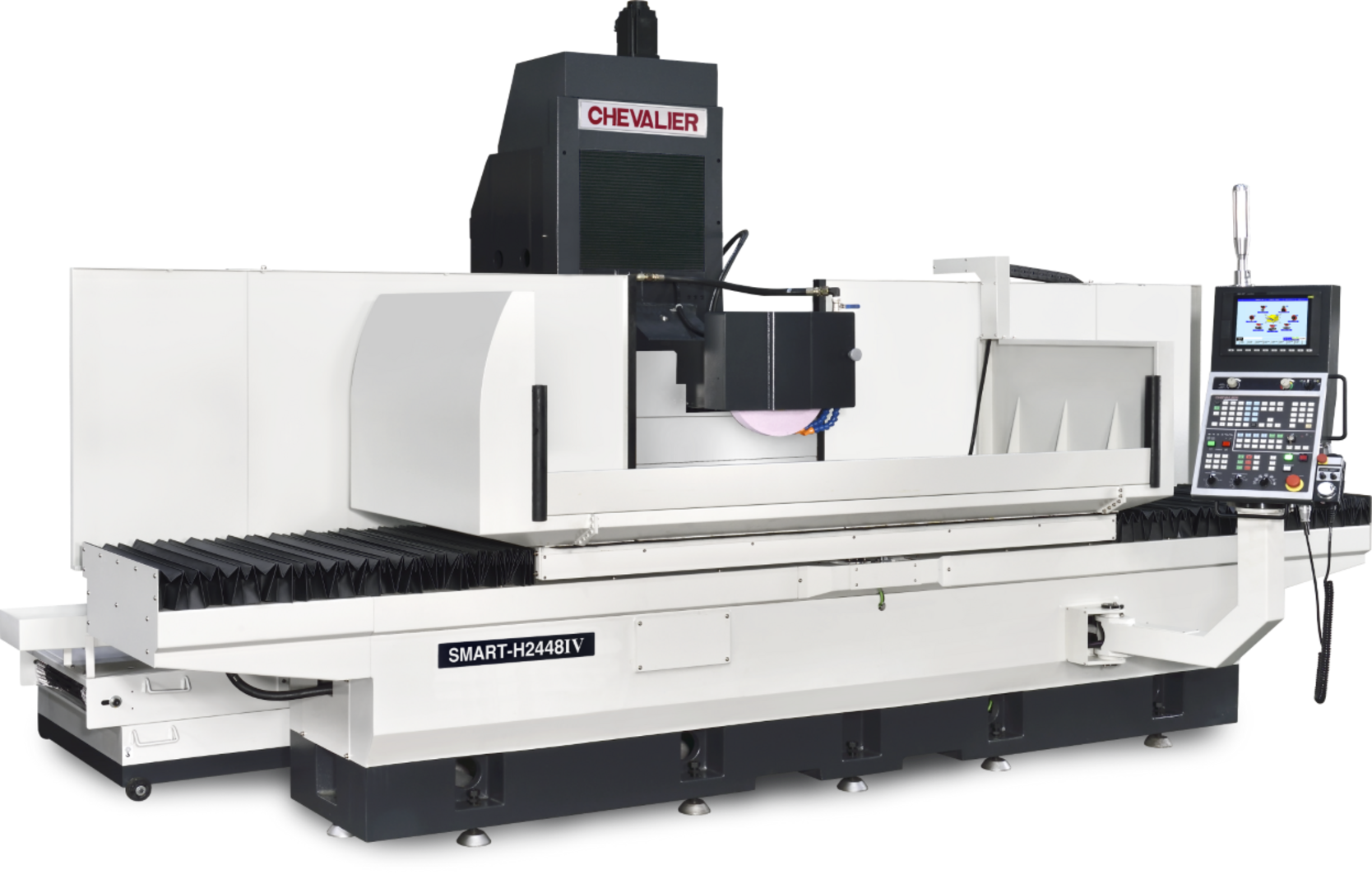

Flachschleifmaschine FSG-2448ADIV
