Allgemeine Leistungsdaten
| Drehzahlen | 65 - 2600 U/min |
| Aufnahme | ISO 40 |
| Arbeitsbereich | 420 x 220 x 380 mm |
| Tisch | 840 x 390 mm |
| Motor | 2.2 kW |

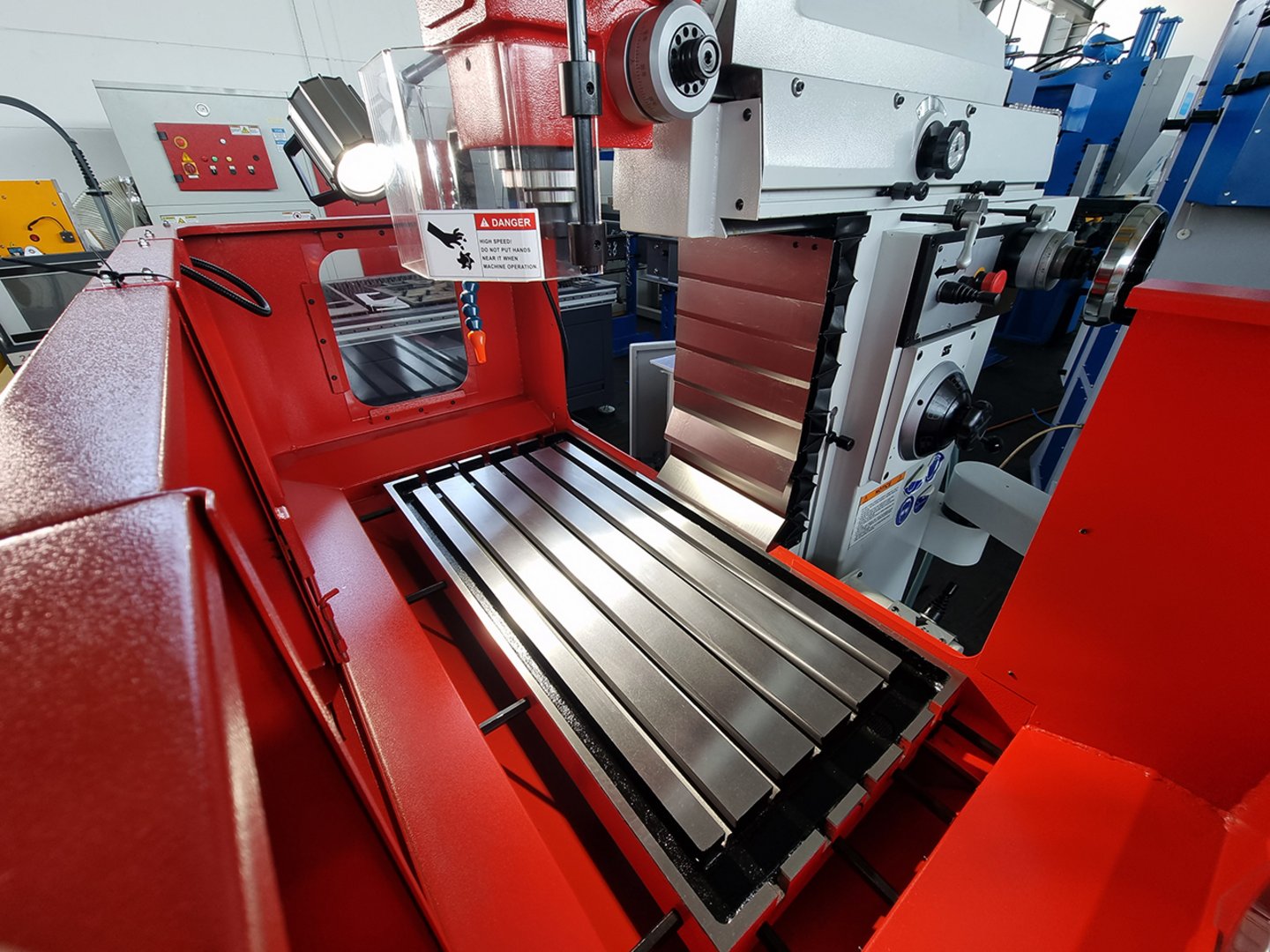

| Arbeitstisch Aufspannfläche | 840 x 390 mm |
| Eilgang/Vorschub in allen 3 Achsen | 1000 mm/min |
| Spannuten | 5 |
| Breite x Abstand | 14 x 63 mm |
| Max. Tischbelastung | 200 kg |
| Verfahrbereich längs | 420 mm |
| Verfahrbereich quer | 220 mm |
| Verfahrbereich senkrecht | 380 mm |
| Vorschübe Stufenlos X,Y Bereich | 0 - 600 mm/min. |
| Vorschübe Stufenlos Z Bereich | 0 - 600 mm/min. |
| Horizontalspindel Getriebestufen | 65 - 2600 |
| Abstand der Spindelachse von der Ständerführung | 90 - 310 mm |
| Vertikalspindel Getriebestufen | 65 - 2600 |
| Spindelschwenkung | +/- 90° ° |
| Pinolenhub | 100 mm |
| Werkzeugspannung | manuell |
| Spindelmotor | 2 kW |
| Vertikaltisch | 950 x 250 mm |
| Abstand Vertikalfrässpindel – Frästisch | 90 - 310 mm |
| Abstand Horizontalfrässpindel – Frästisch | 100 - 480 mm |
Abmessungen und Gewicht
| Länge | 1600 mm |
| Breite | 1700 mm |
| Höhe | 2000 mm |
| Gewicht | 1145 kg |
Beschreibung
Vorführmaschine / neuwertiger Zustand
Schwenkbares Bedienpult

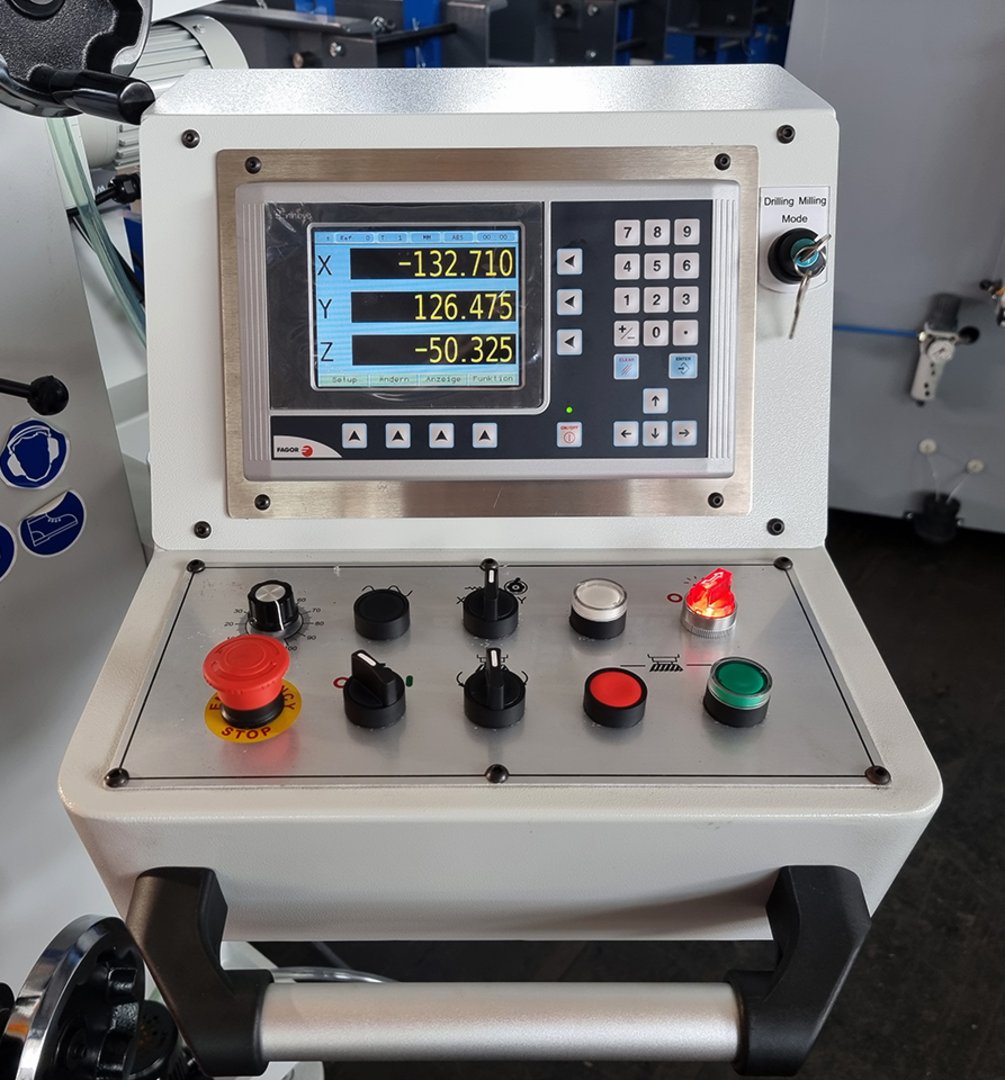

3 Achsen Digitalanzeige Fagor 40i Innova
Motor for Horizontal- und Vertikalspindel: 2,2 kW

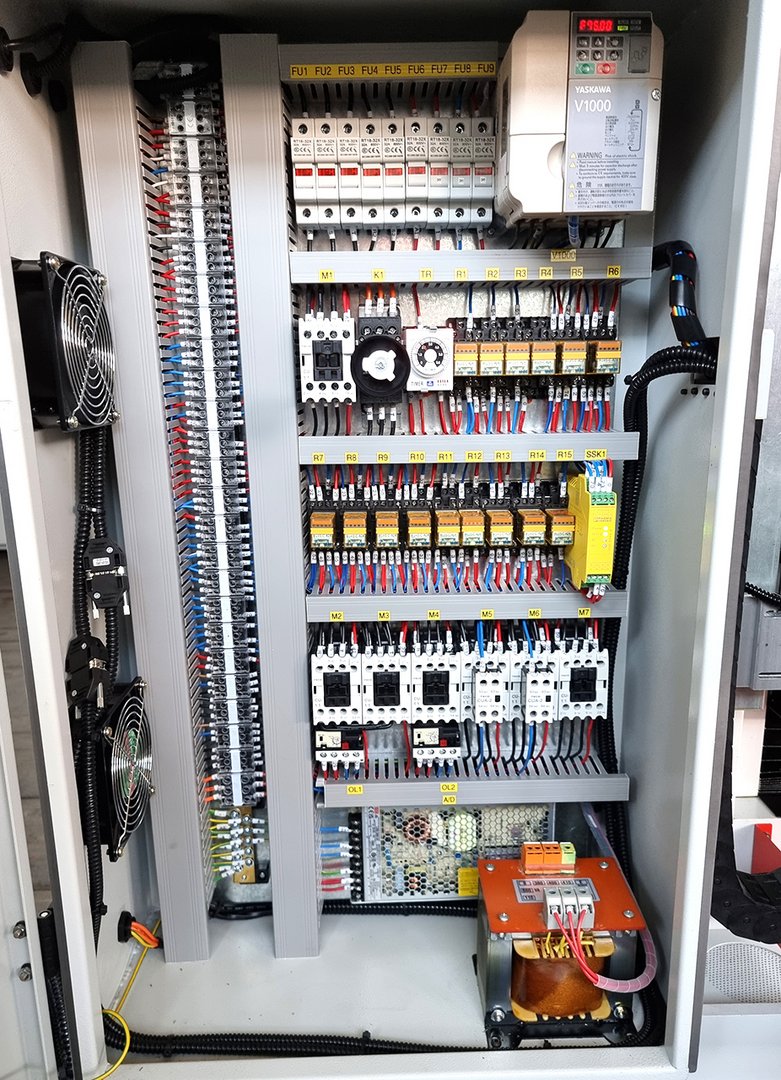

Vorschubmotoren mit Inverter für X/Y/Z: 0,35 / 0,35 / 0,75 kW
Kugelumlaufspindeln für X/Y/Z Achsen
Schaltgetriebe für die Spindeldrehzahlen
1 Stk. langer Fräsdorn 27 mm
3 Stk. Reduzierhülsen (MK1, MK2, MK3)
1 Spannstange ISO40 für Horizontal- oder Vertikalspindel
Spindelschutz mit Sicherheitsschalter

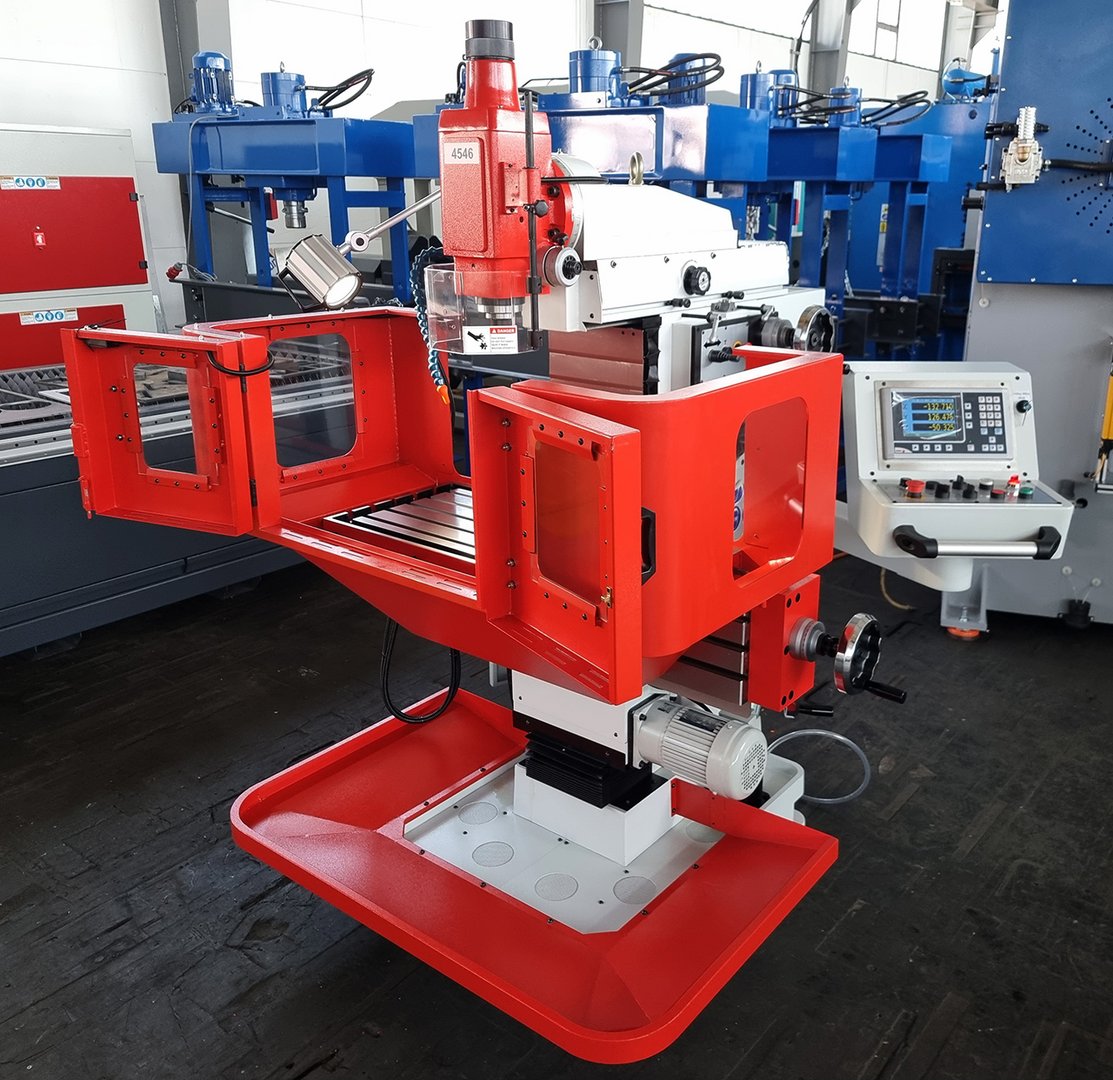

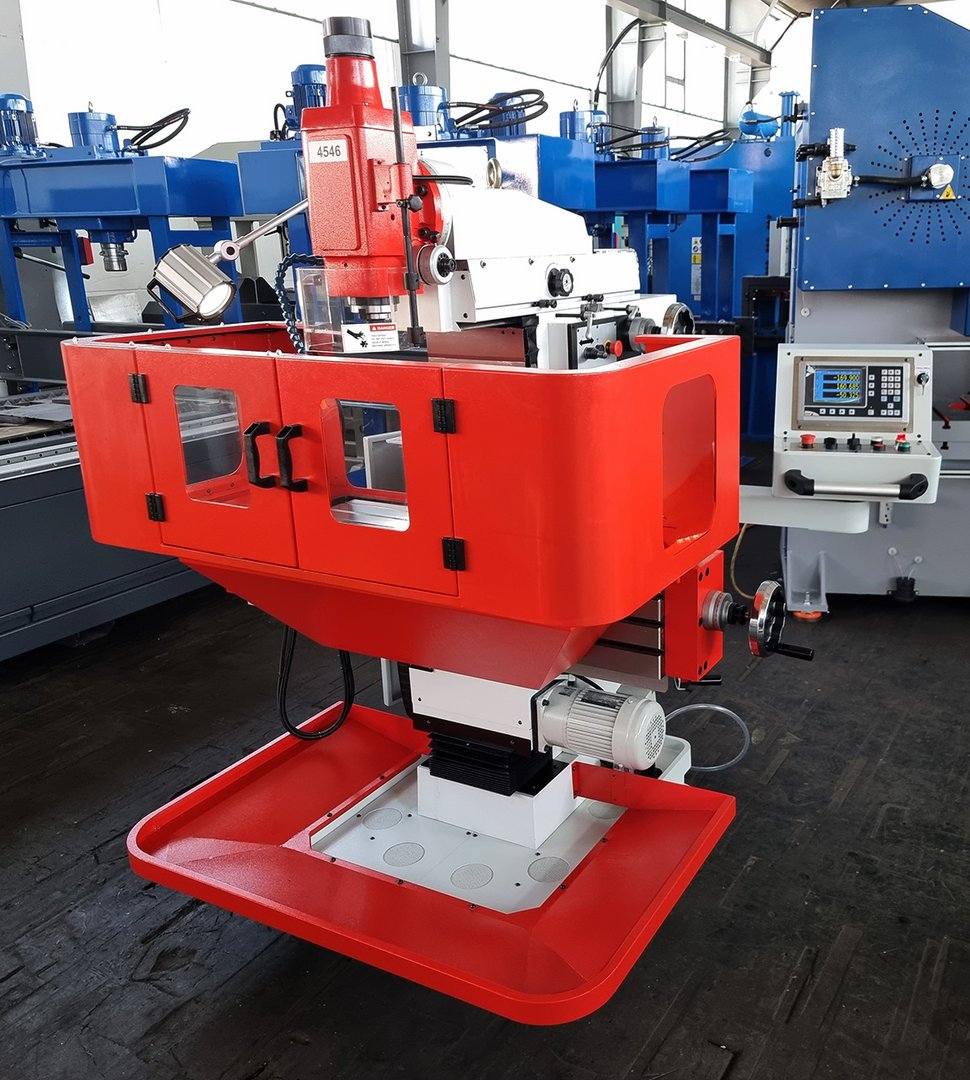

Schutzverkleidung im Arbeitsbereich mit elektrisch gesicherten Türen
Gegenhalter zum Horizontalfräsen
LED Arbeitsleuchte
automatische Schmierung für X/X/Z Führungen

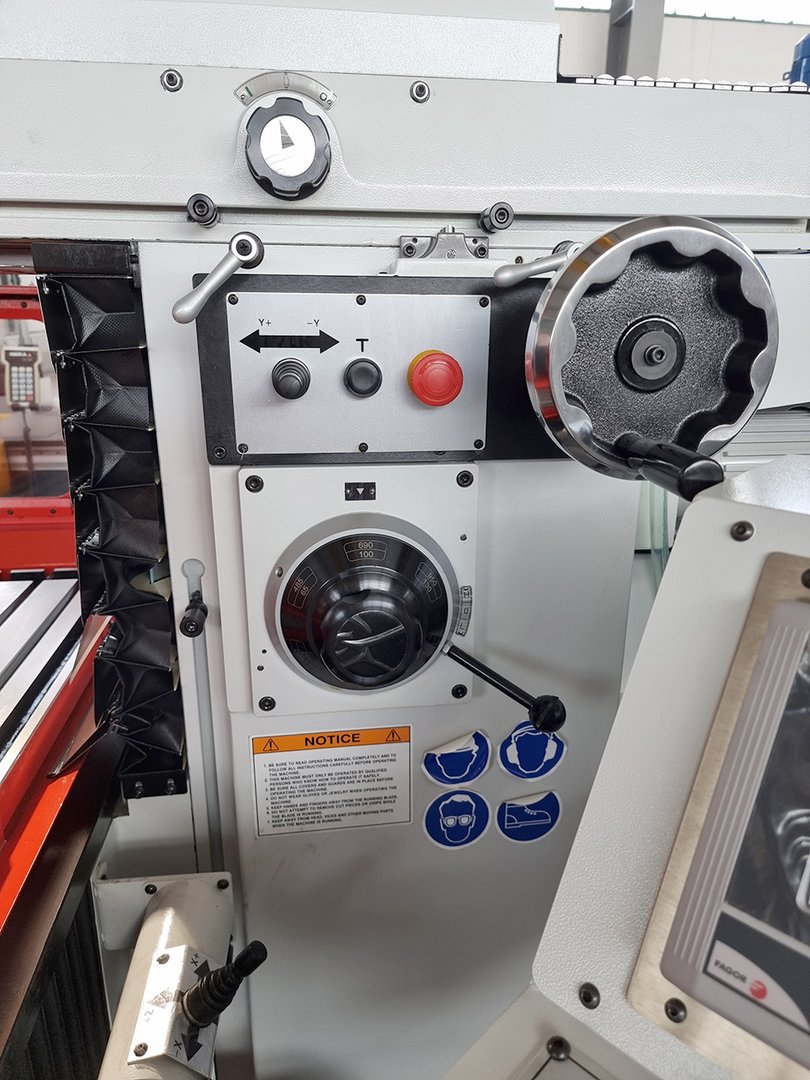

Sicherheits-Handräder für X/Y/Z Achsen
Kühlmitteleinrichtung mit Spänetasse
Abdeckung für X/Z Achsen
Unterlagsplatten und Bolzen
Werkzeugkiste mit Bedienwerkzeug
Betriebsanleitung in Deutsch oder Englisch
Ausrüstung gemäß CE
Weitere Informationen
Prospekte
Produktvideo

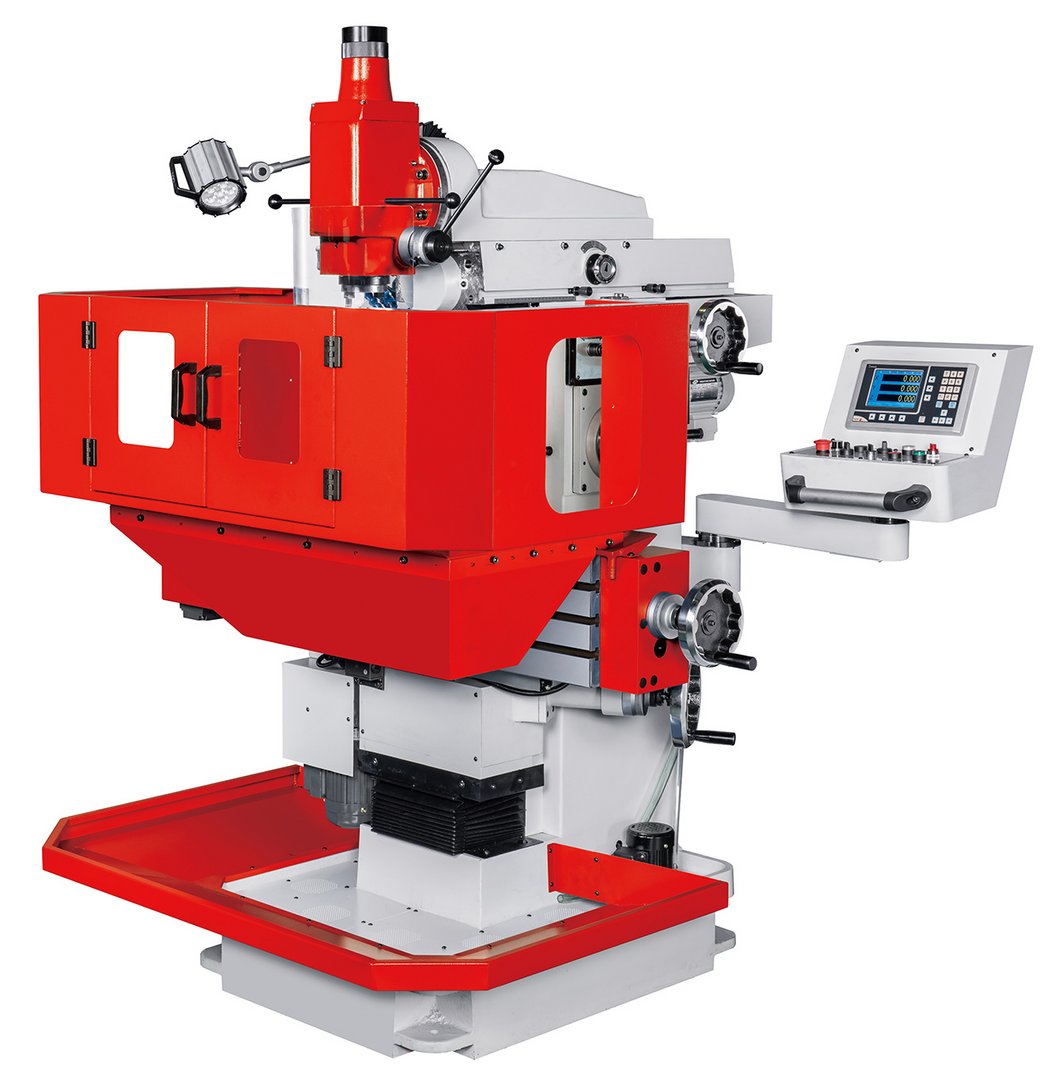

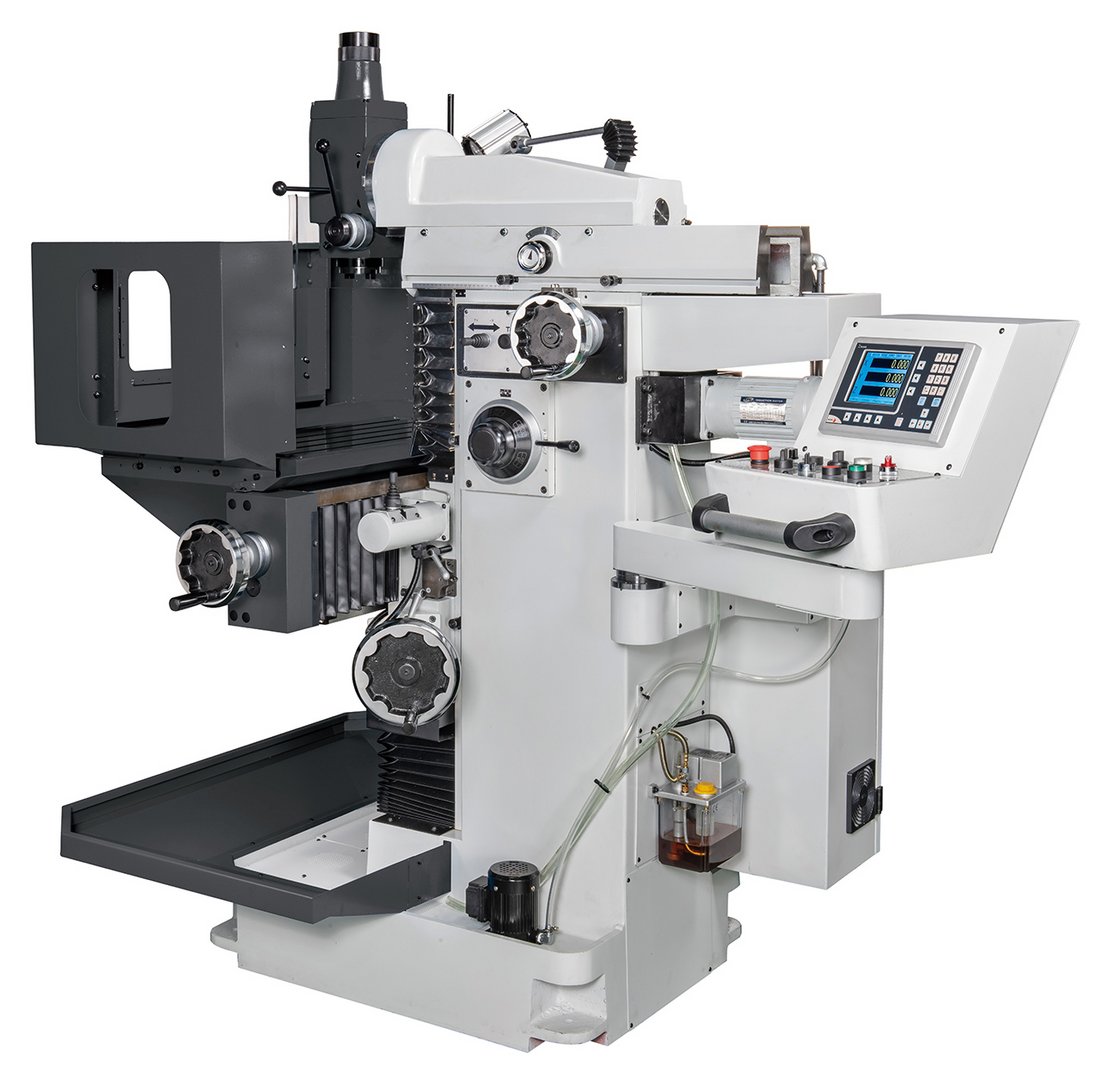

Werkzeugfräsmaschine PMU 40
