Allgemeine Leistungsdaten
| Arbeitsbereich | 3020 x 1520 mm |
| Plasmastromquelle | Kjellberg Smart Focus 300 |
| Max. Blechstärke - Baustahl | 80 mm |
| Max. Blechstärke beim Lochstechen - Baustahl | 40 mm |
| Empfohlene Blechstärke (unlegierter Stahl) | 60 mm |
| Stromstärke | 300 A |
| Stromstärke / Einschaltdauer | 100 % A |
| Positioniergeschwindigkeit | 24 m/min |
| Wiederholgenauigkeit | < 1/10 mm |
| Max. Auflagegewicht | 400 kg/m² |
Abmessungen und Gewicht
Beschreibung

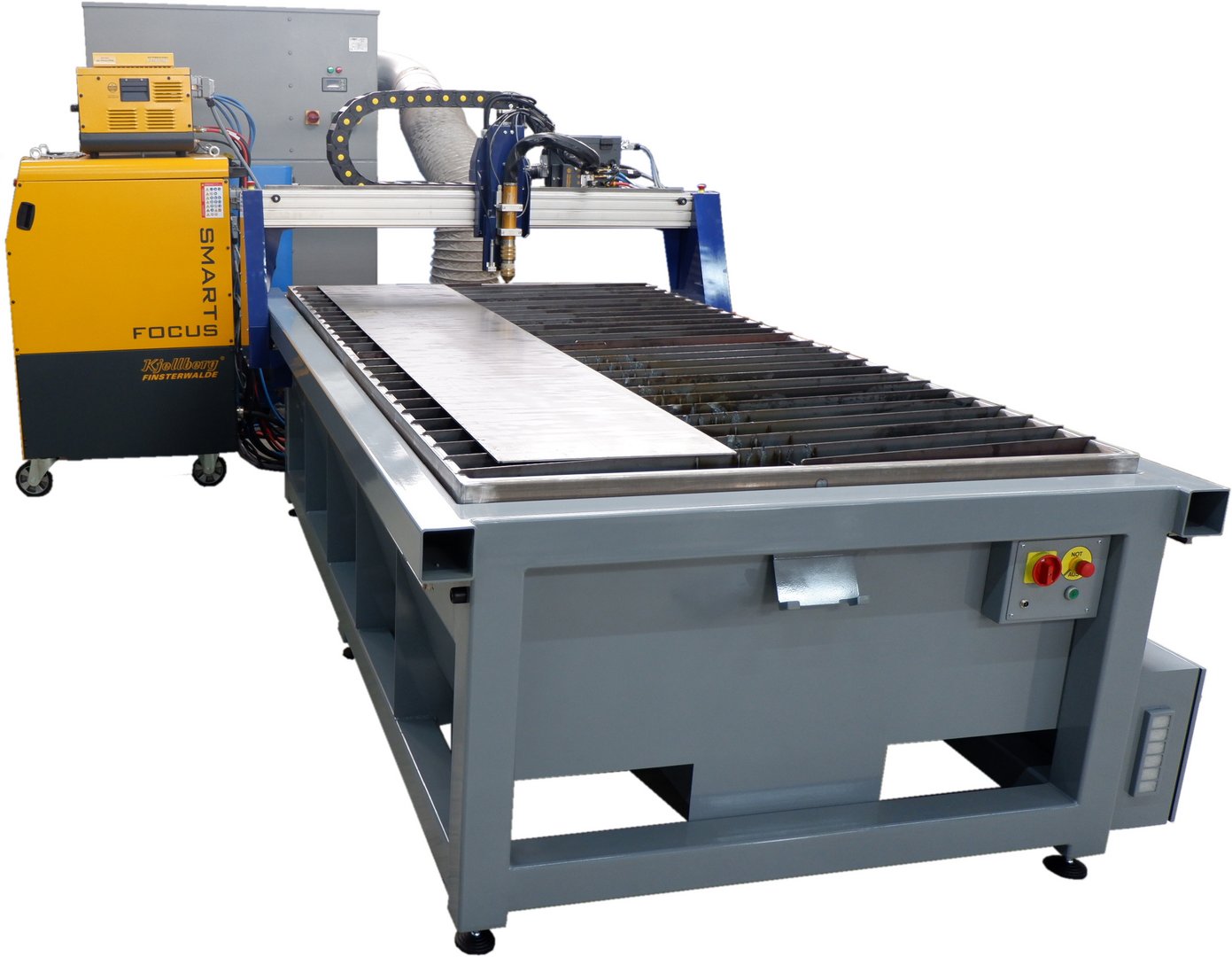

Plasmaquelle KJELLBERG Smart Focus 300
- manuelle Gaskonsole
- Brenner: PerCut 4000
- Prozessgase: Luft und Sauerstoff, Stickstoff, Argon, Wasserstoff, Formiergas F5
- benötigte Schläuche und Anschlusskabel
- inkl. von Kjellberg empfohlener Erstausstattung
CNC-Workbench Software (externer PC nicht inkludiert)

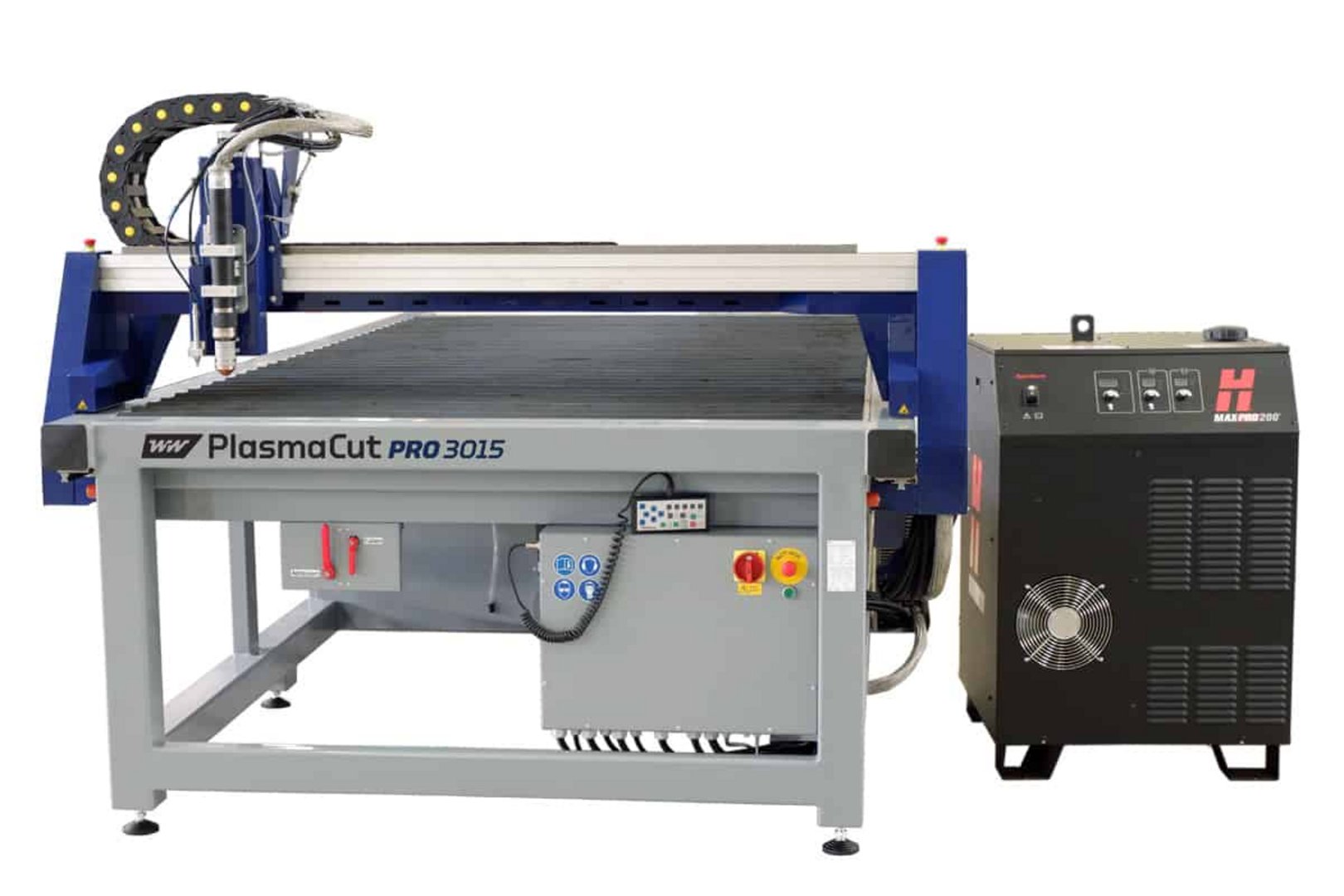

Schneidtisch mit Führungs- und Antriebssystem inklusive
klappengesteuertem Absaugtisch mit Auflagerost
Handbedienteil
CAD-CAM-Steuerungs Software cnc-workbench plasma
Serielles Anschlusskabel
Betriebsanleitung
Führungssystem und Antrieb
- gehärtete Präzisions-Rundstahlführungen mit einstellbaren
V-Laufrollen in der X-Achse
- Profilschienenführungen Bosch-Rexroth in der YAchse
- Antrieb über gehärtete Zahnstangen und Ritzel
- Closed-Loop-Schrittmotorantrieb
- Positioniergeschwindigkeit 24 m/min
- Wiederholgenauigkeit besser 1/10 mm

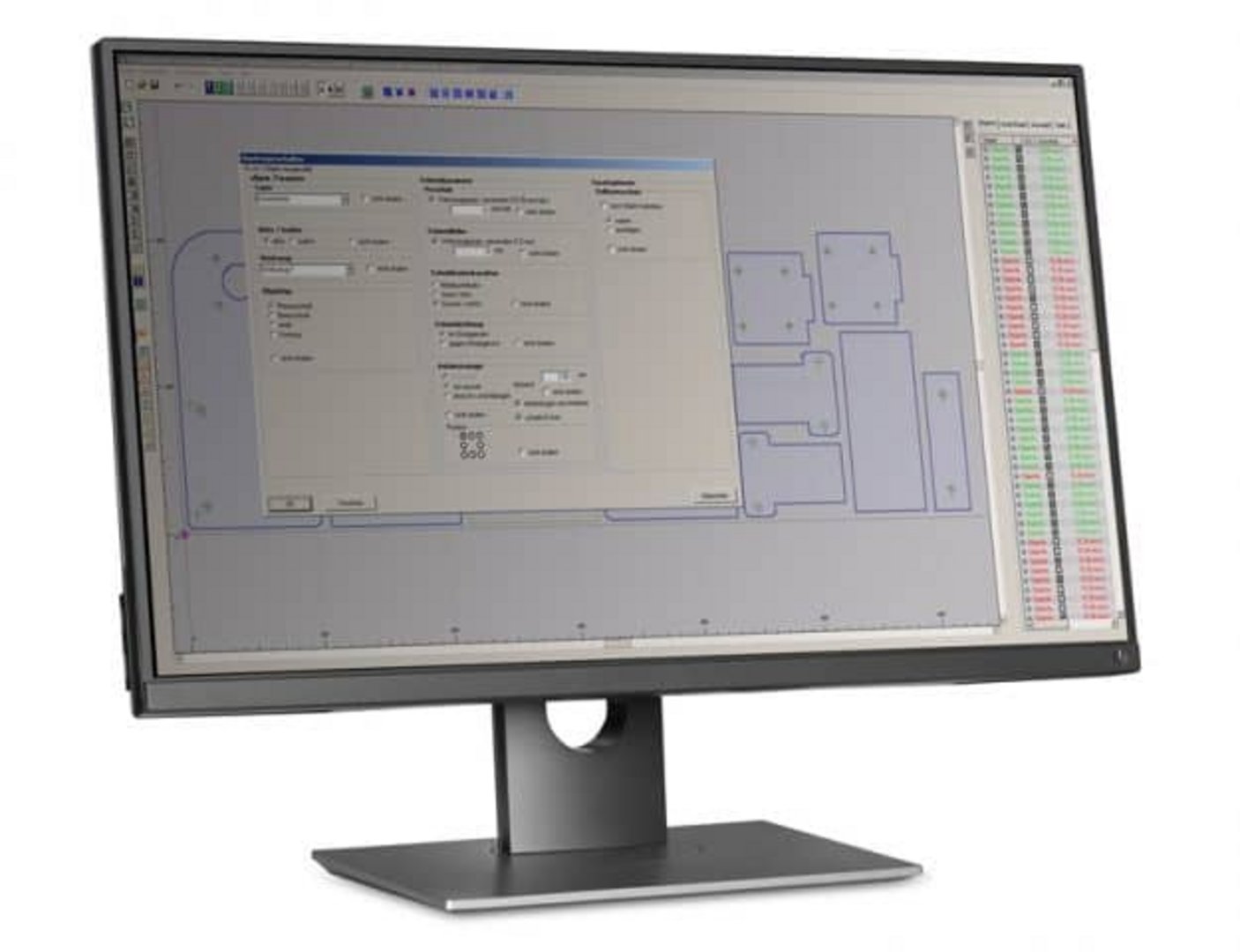

Software
Die All-In-One-Software cnc-workbench Plasma
ermöglicht eine schnell erlernbare und einfache
Bedienung. Änderungen an Maßen und Parametern
sind direkt an der Maschine möglich. Das Programm
kann auf mehreren PCs installiert werden, so dass die
Vorbereitung des Schneidjobs im Büro erfolgen kann.
Wichtigste Funktionen:
- Einlesen von DXF-Dateien
- Erstellen einfacher Geometrien (Kreise, Rechteck, Polylinie...)
- Nachbearbeiten, Korrigieren, Teildefinition, Vervielfältigen
- Schnittbreitenkorrektur, Anschnittbögen
- manuelles Schachteln
- Festlegen der Reihenfolge
- Parameterdatenbank für Schneidparameter
Zum Betrieb wird ein PC mit Windows XP/7/8.1/10/11
benötigt (nicht im Lieferumfang enthalten).
Inkl. folgender optionalen Ausstattung:
Einrichtlaserpointer,
vereinfacht das Einrichten des Werkstücks,
Abfahren der Kontur vor dem Schneiden

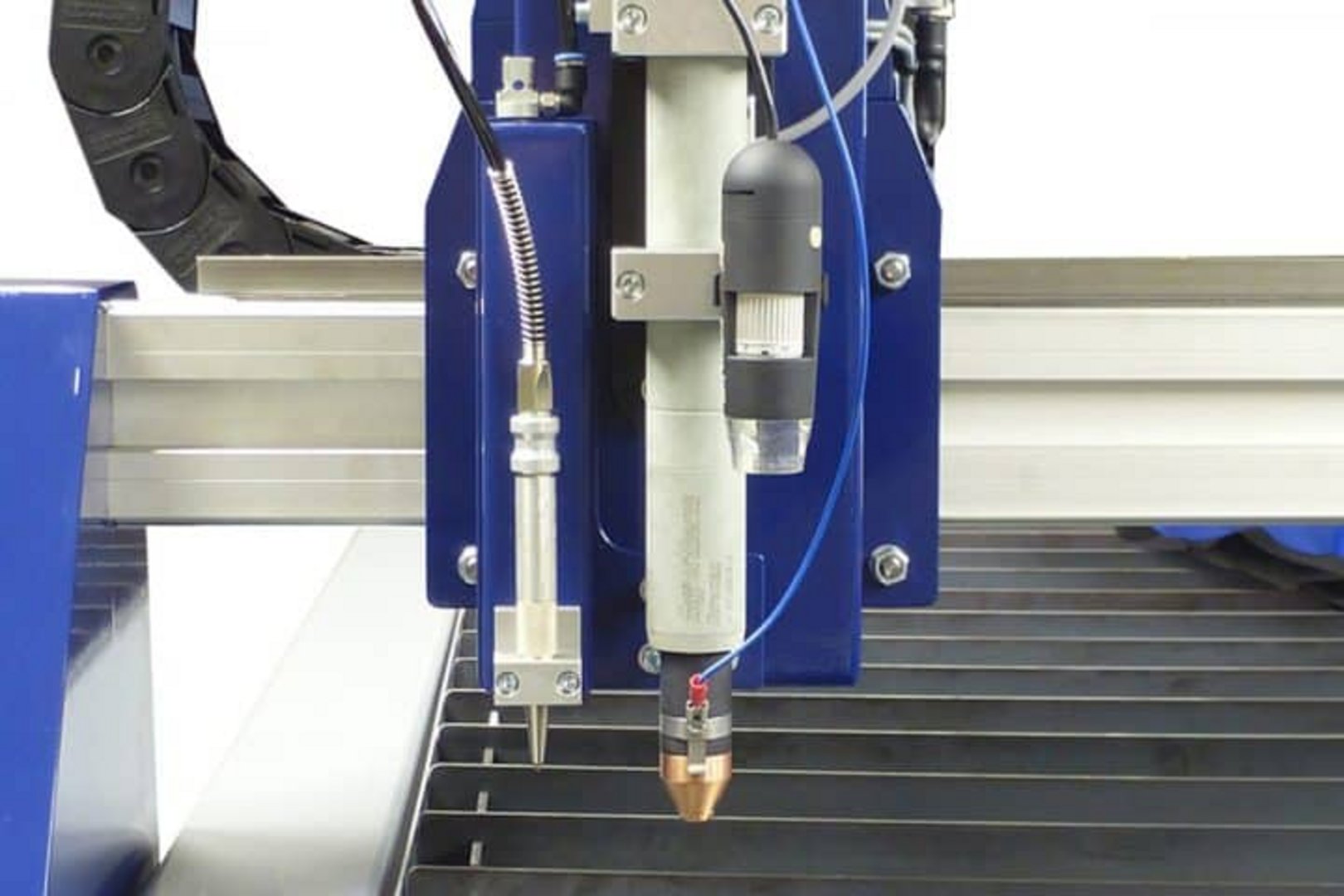

THC Brennerhöhensteuerung,
vollautomatische Regelung des Brennerabstandes über die
Lichtbogenspannung
Option:
Absaugung mit Filteranlage
