Allgemeine Leistungsdaten
| Traglast | 3000 kg |
| Nennschwerpunkt | 150 mm |
| Nennexzentrizität | 150 mm |
| Neigungs-Nennmoment | 135 kgm |
| Spannung / Frequenz | 400 / 50 V / Hz |
| Rotationsmotor | 1.1 kW |
| Hydraulikmotor | 1.1 kW |
| Tischdurchmesser | 1200 mm |
| Höhe des Drehmittelpunktes bei horizontaler Rotation | 700 - 950 mm |
Abmessungen und Gewicht
Beschreibung

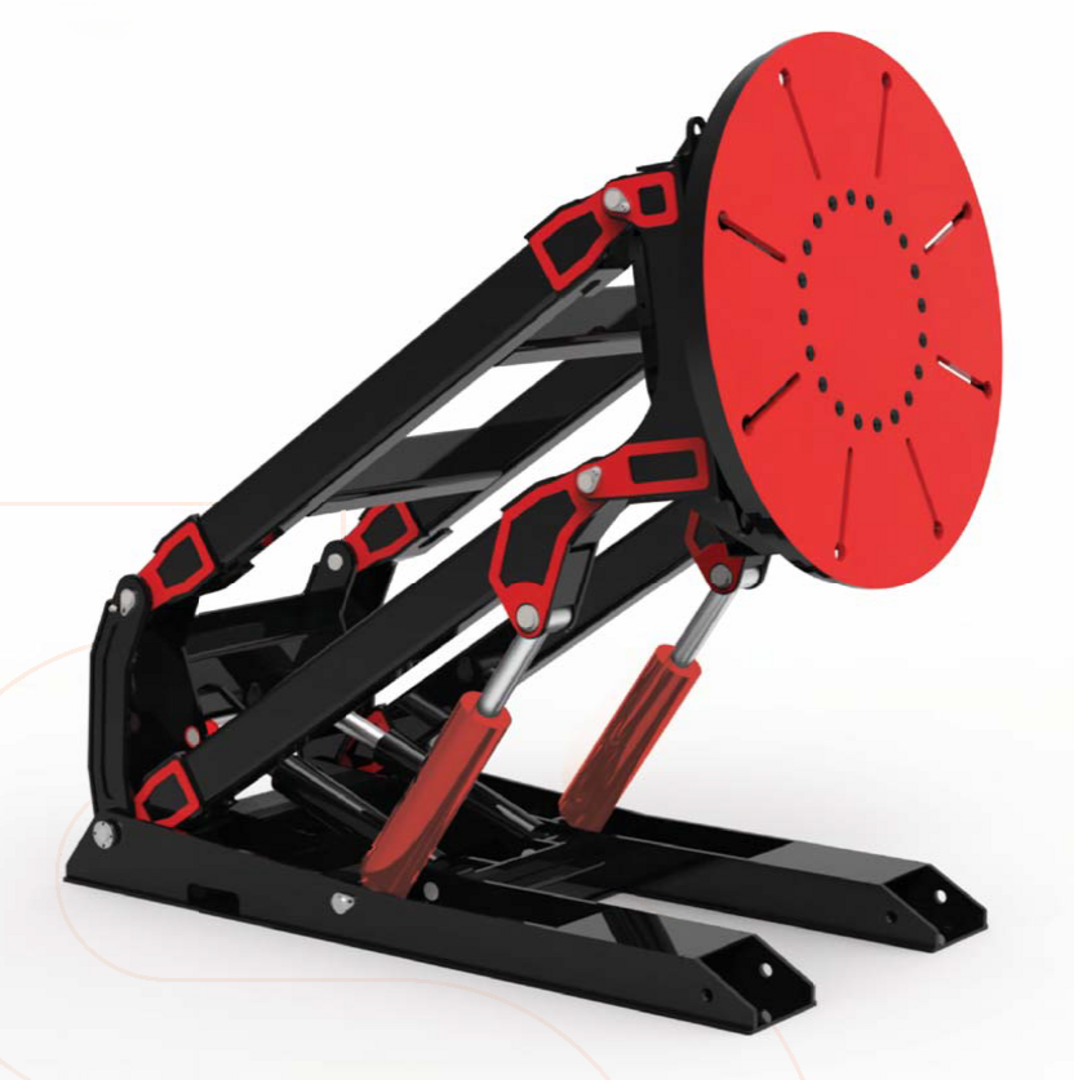

Die hydraulischen Positionierer sind in Standardgrößen für Traglasten von 1.000 kg bis 3.000 kg erhältlich.
Der Rahmen ist optimal für Dreh- und Kippvorgänge ausgelegt.
Die Positionierer bestehen aus Motor, Getriebe, Tischkippsystem, Stahlzahnrädern und Steuerung und sind strukturell optimal geschützt.
Für schwere Werkstücke werden die Positionierer am Boden befestigt.
Kippen und Drehen erfolgt über Stahlzahnräder.
Zur Sicherheit ist der Positionierer mit einem Untersetzungsgetriebe ausgestattet, das den Tisch in der gewünschten Position hält.
Die Drehgeschwindigkeit lässt sich über ein Potentiometer einstellen.
