Beschreibung

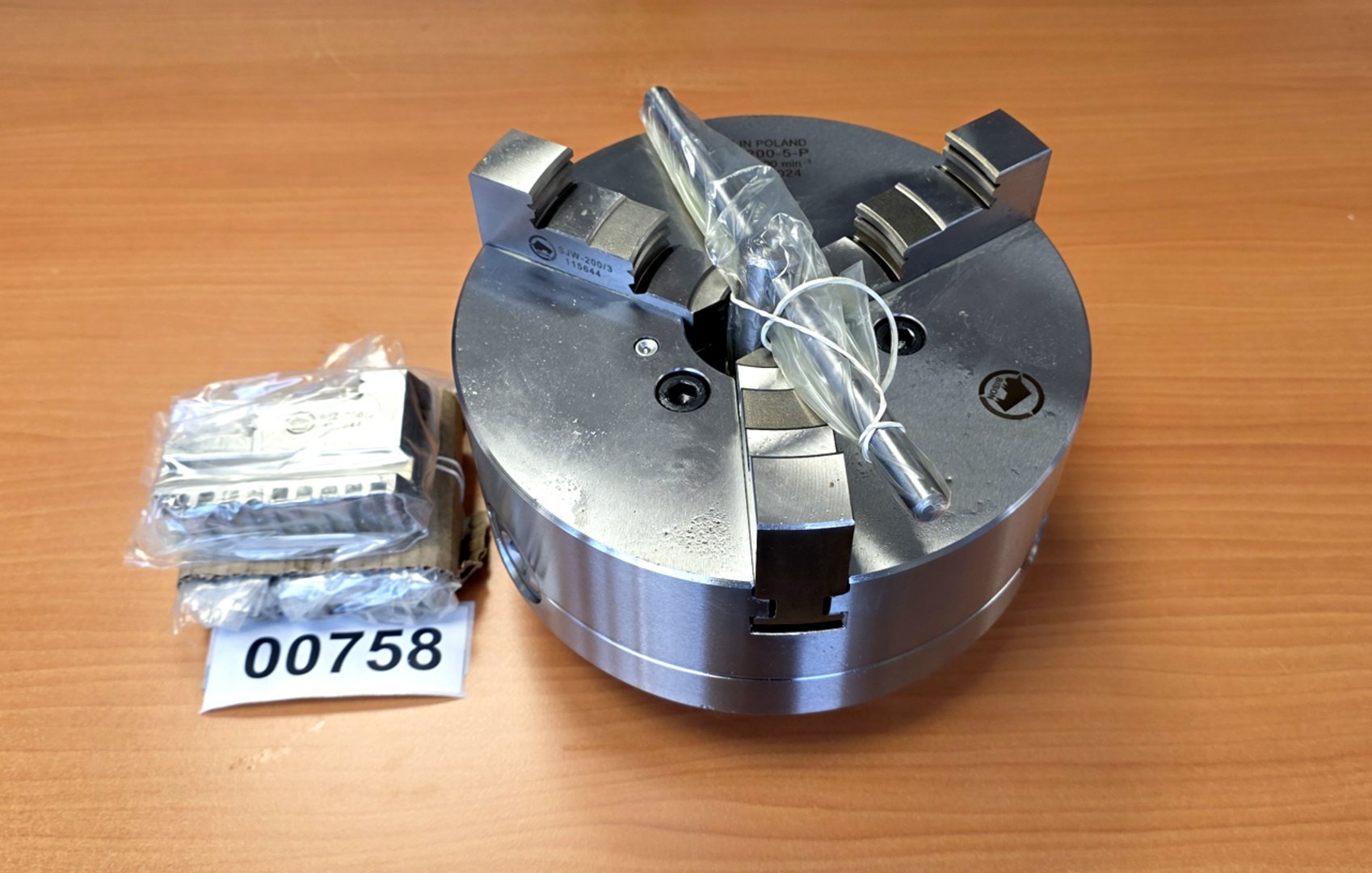

Das Bison 3544-200-5-P ist ein 3-Backen-Präzisions-Planspiral-Drehfutter mit einem Durchmesser von 200 mm (8 Zoll) und einer integrierten Camlock-Kurzkegelaufnahme der Größe 5 nach DIN 55029. Das Suffix „P“ (Premium/Precision) kennzeichnet die Ausführung der höchsten Genauigkeitsklasse (Klasse 1).
Technische Hauptmerkmale
- Futter-Typ: 3-Backen-Zentrierfutter (selbstzentrierend).
- Material des Körpers: Robuster, geschmiedeter Stahl für hohe Drehzahlen und lange Standzeiten.

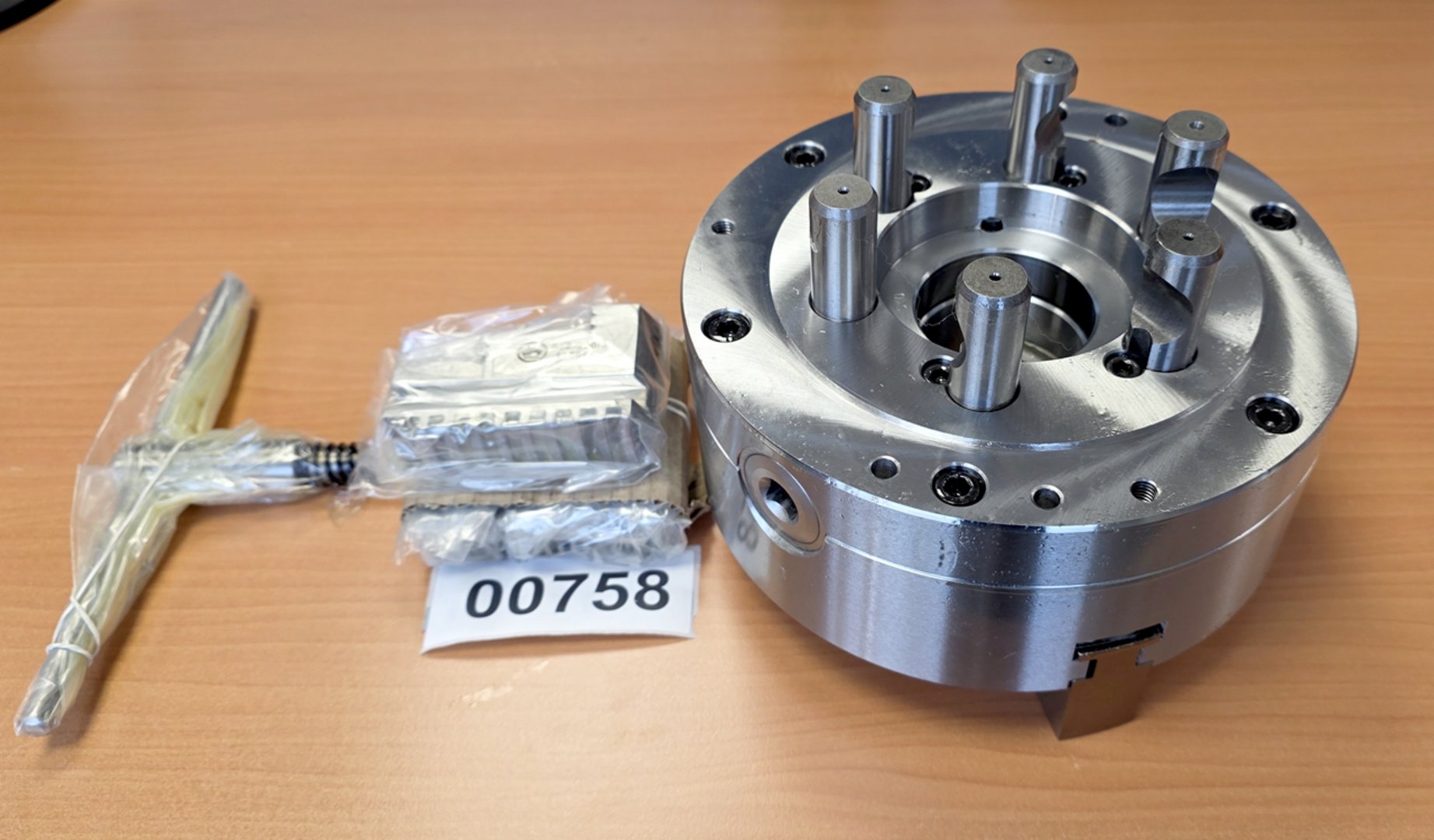

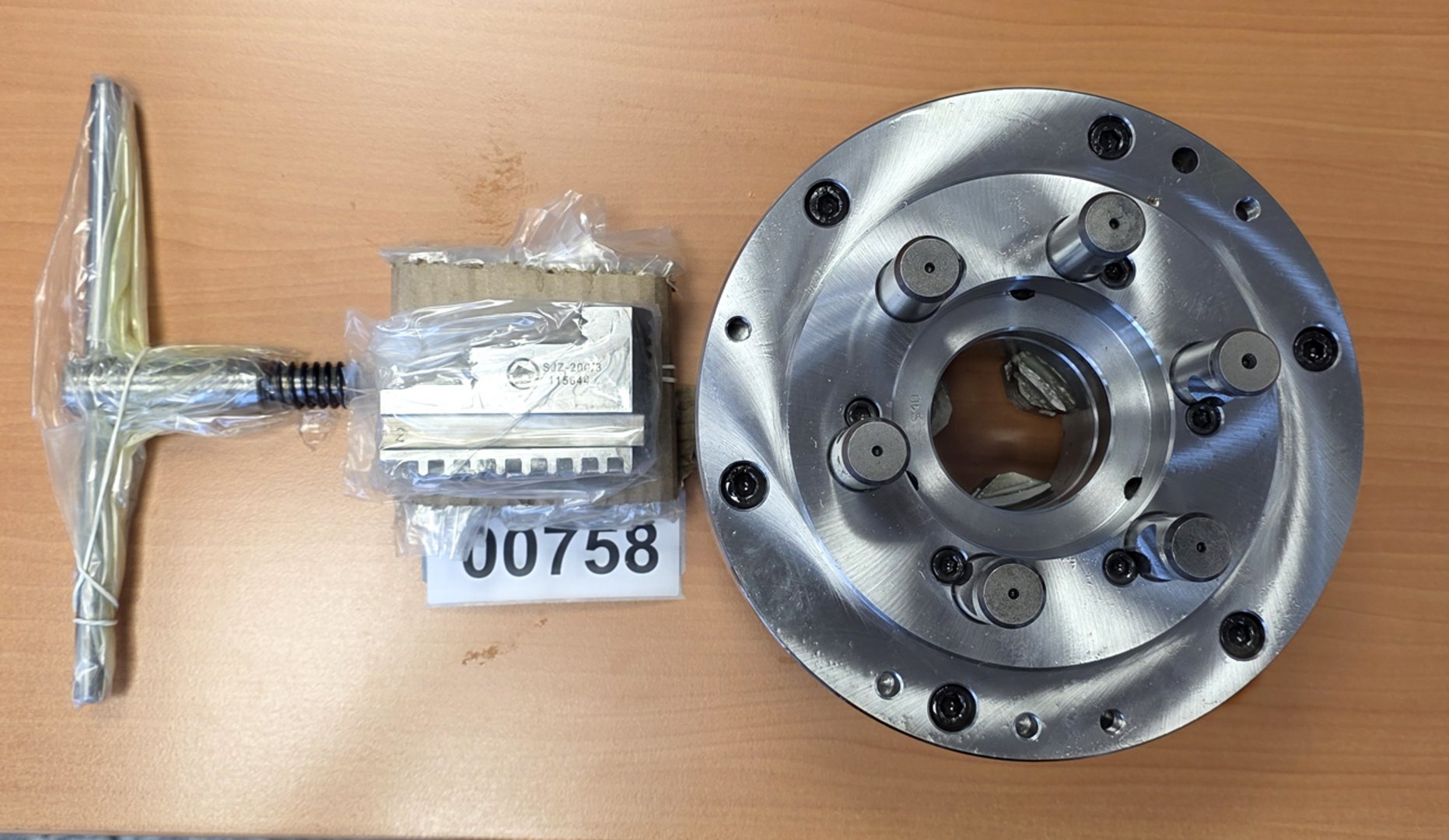

- Aufnahme: Camlock Typ D (DIN 55029), Kegelgröße 5. Die Montage erfolgt direkt über die Stehbolzen auf der Maschinenspindel, ohne dass eine zusätzliche Flanschplatte benötigt wird.
- Genauigkeitsklasse: Präzisionsklasse (First Class Accuracy / Klasse 1).
- Durchgangsbohrung: Ja, mit einem freien Durchlass von 55 mm.

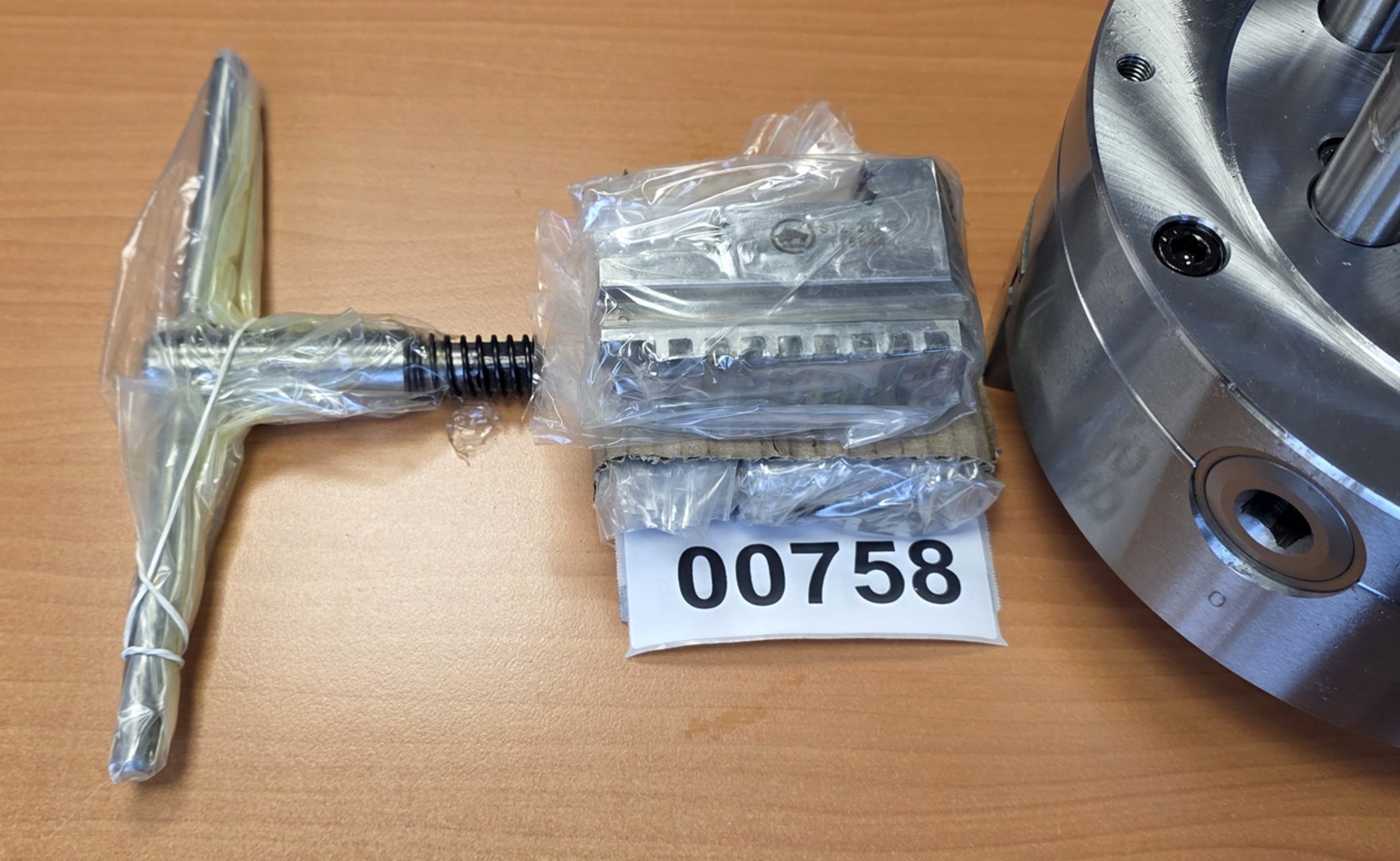

- Backen-Typ: Einstückige, harte Blockbacken (Hard Solid Jaws). Im Lieferumfang sind standardmäßig je ein Satz Bohrbacken und ein Satz Drehbacken enthalten.
Qualitätsmerkmale
- Langlebigkeit: Gehärtete und geschliffene Arbeits- und Führungsflächen sichern die Wiederholgenauigkeit über lange Zeit.
- Laufruhe: Eine gewuchtete Planspirale reduziert Vibrationen bei hohen Drehzahlen auf ein Minimum.
Hinweise
Preise ab Standort, exkl. Mwst.
Es gelten die Allgemeinen Lieferbedingungen des Fachverbandes der Maschinen- und Stahlbauindustrie Österreichs.
Wir verkaufen ausschließlich unter Eigentumsvorbehalt, die Ware bleibt bis zur vollständigen Bezahlung unser uneingeschränktes Eigentum.
Preisänderungen und Irrtum vorbehalten.
