Allgemeine Leistungsdaten
| Schleiflänge | 1015 mm |
| Abstand Spindel - Tisch | 610 mm |
| Tisch | 1.000 x 400 mm |
| Magnetspannplatte | 400 x 1.000 mm |
| Tischbewegung hydraulisch | 1050 mm |
| Tischgeschwindigkeit | 5 - 25 m/min |
| Quervorschub | 0 - 2.250 mm/min |
| Quervorschub inkrementell | 0,001 - 32 mm |
| Max. Quervorschub | 450 mm |
| Automatischer Vertikalvorschub | 480 mm |
| Vertikalvorschub | 0 - 675 mm/min |
| Vertikalvorschub inkrementell | 0.001 - 0.04 mm |
| Spindeldrehzahl | 500 - 1.800 1/min |
| Spindelmotor | 3.75 kW |
| Hydraulikmotor | 1.5 kW |
| Quervorschubmotor | 1.1 kW |
| Vorschubantrieb Schleifscheibe | 1.1 kW |
| Max. Werkstückgewicht auf der Magnetspannplatte | 220 kg |
| Max. Werkstückgewicht am Aufspanntisch | 440 kg |
| Schleifscheibenabmessungen | 355 x 50 x 127 mm |
Abmessungen und Gewicht
| Länge | 4280 mm |
| Breite | 2080 mm |
| Höhe | 2100 mm |
| Gewicht | 3500 kg |
Beschreibung

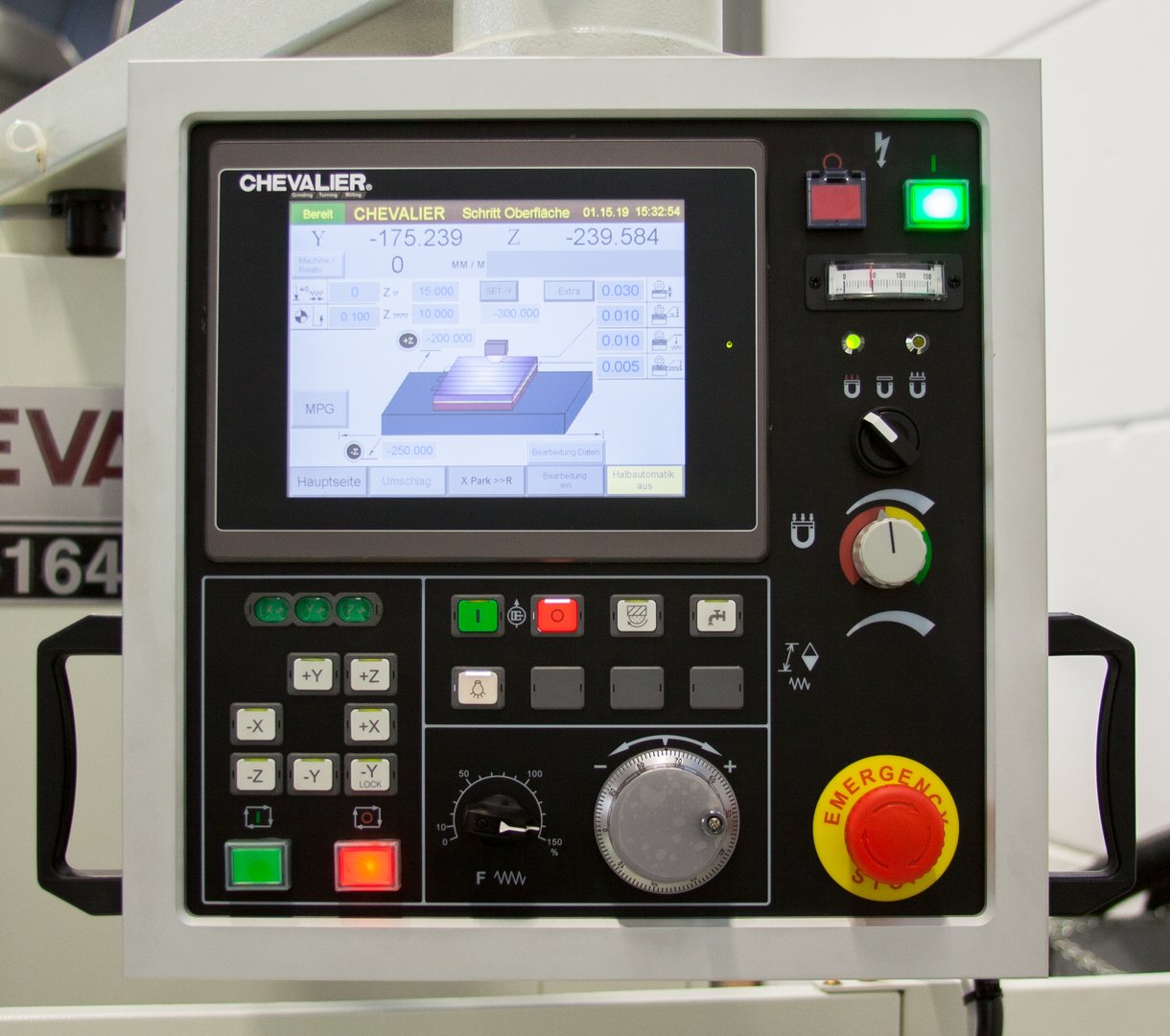

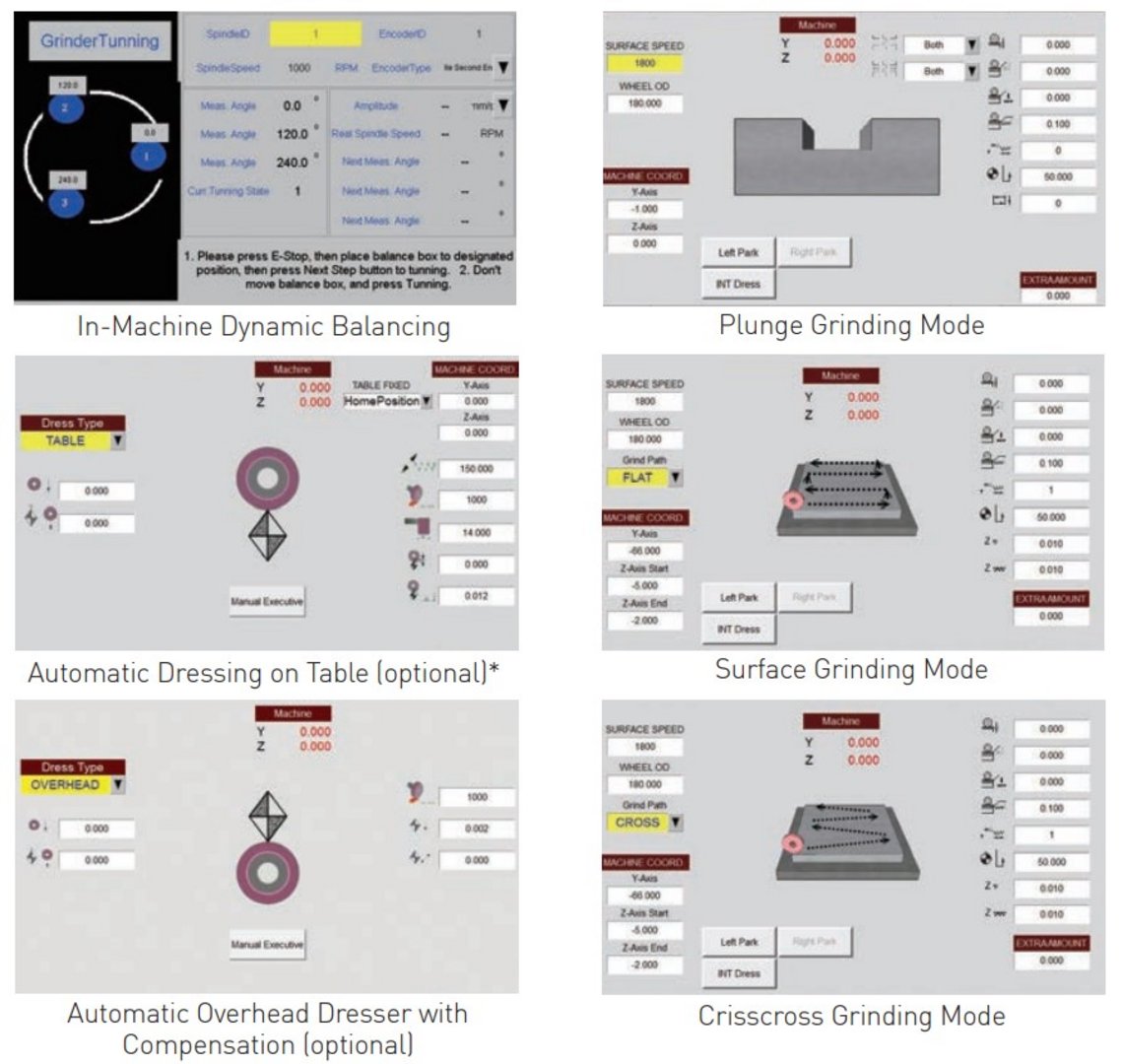

10,4“ iSurface Grafik NC-Steuerung auf Schwenkarm mit Touchscreen für:
Auswahl des Betriebsmodus
Zyklusauswahl und Programmerstellung
Oberflächenschleifen
Kreuzschleifen
Einstechschleifen
Abziehen mit automatischer Kompensation
halbautomatisches Wuchten in der Maschine
automatische Spindeldrehzahl für konstante Oberflächengeschwindigkeit
Visualisierung der Spindellast
Unwuchtkontrolle
grafische Zustandskontrolle
Alarmliste
aut. Vertikalvorschub
Servoantrieb für Schleifscheibenzustellung und Tischquerverstellung

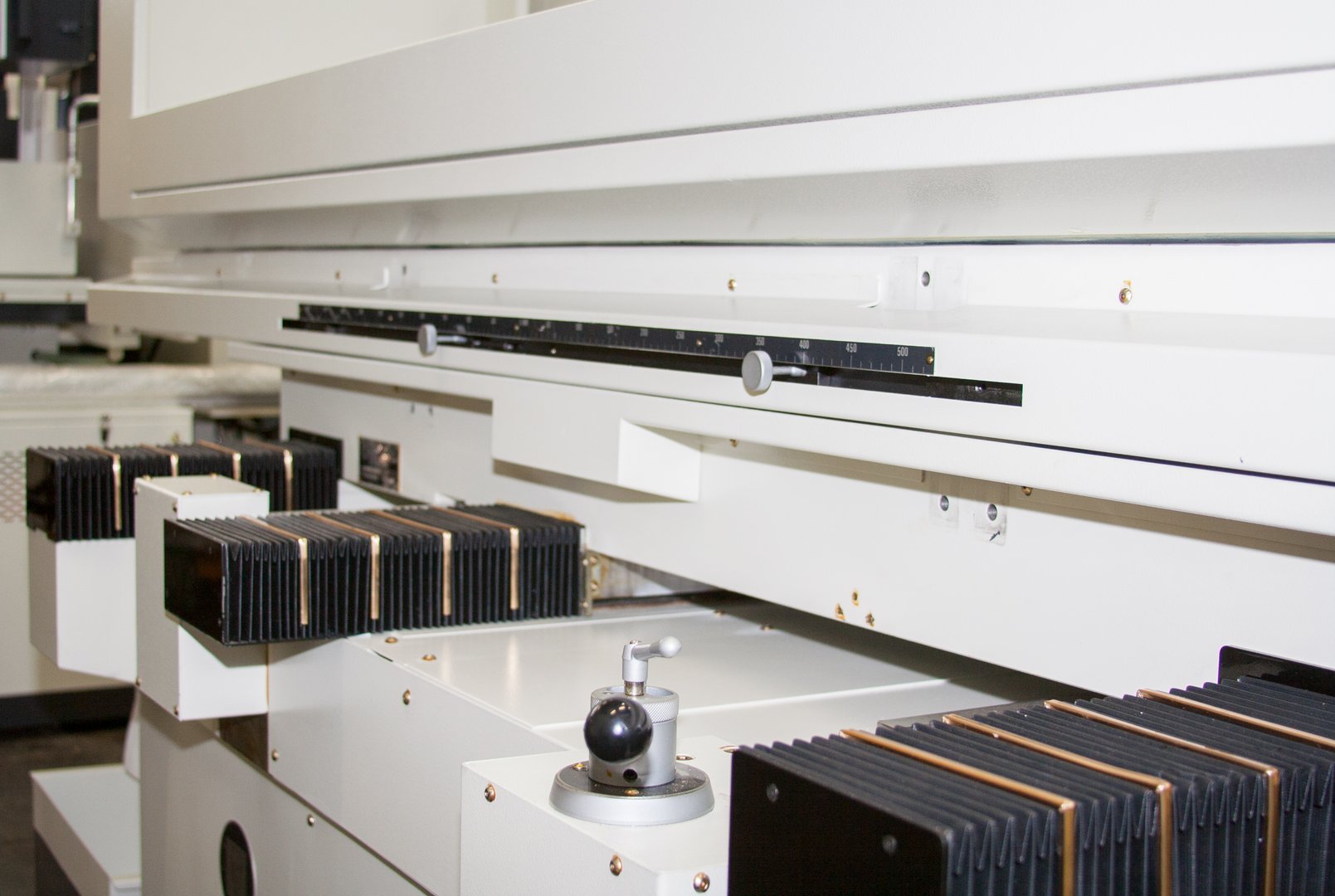

gehärtete Führungsbahnen in allen 3 Achsen mit Naddellagern

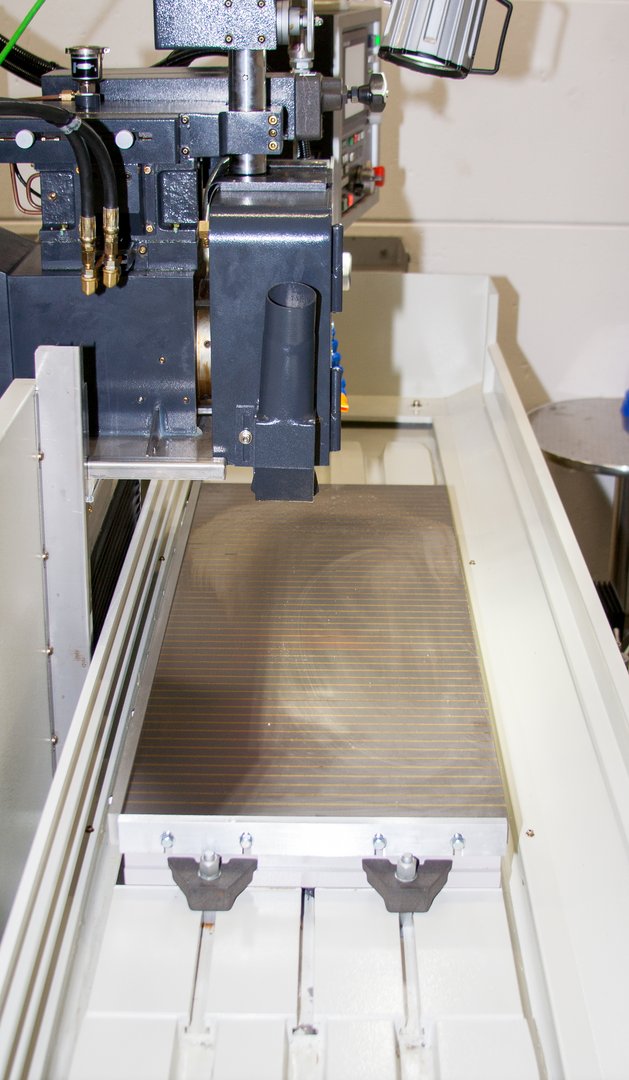

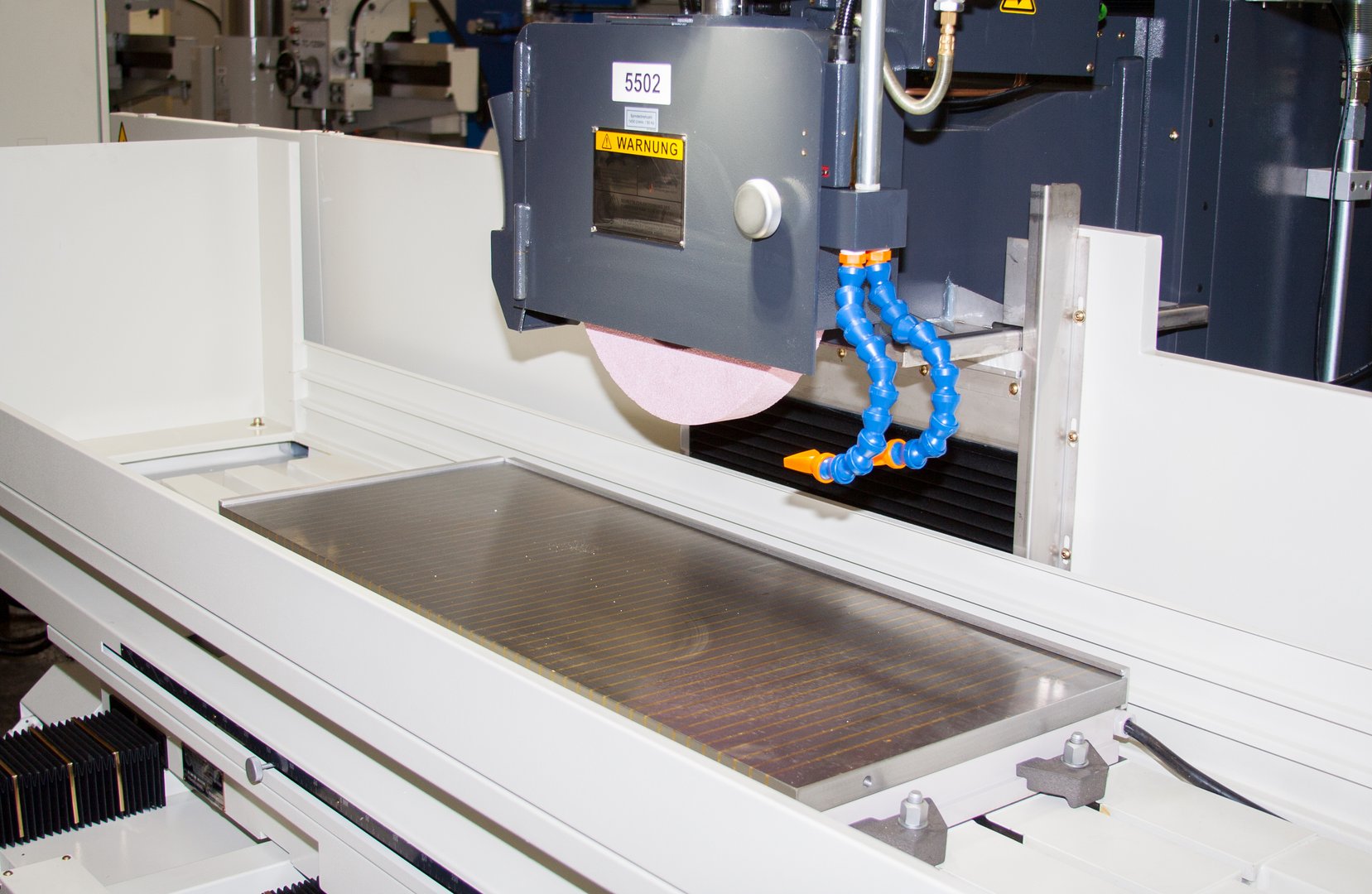

Elektro-Magnetspannplatte
Kühlmitteleinrichtung mit aut. Papierfilter und Magnetabscheider
automatische Abziehvorrichtung am Tisch montiert, ohne Diamant, mit automatischer Kompensation *
Schleifscheibe
Schleifscheibenflansch
Schleifscheibenauswuchtwaage
Auswuchtdorn
LED Maschinenleuchte
Maschine und Ausrüstung entsprechend den CE-Vorschriften
Betriebsanleitung auf DEUTSCH und ENGLISCH
* die genaue Konfiguration der Abziehvorrichtung muss vor einer Bestellung noch abgeklärt werden
Weitere Informationen
Prospekte
Produktvideo

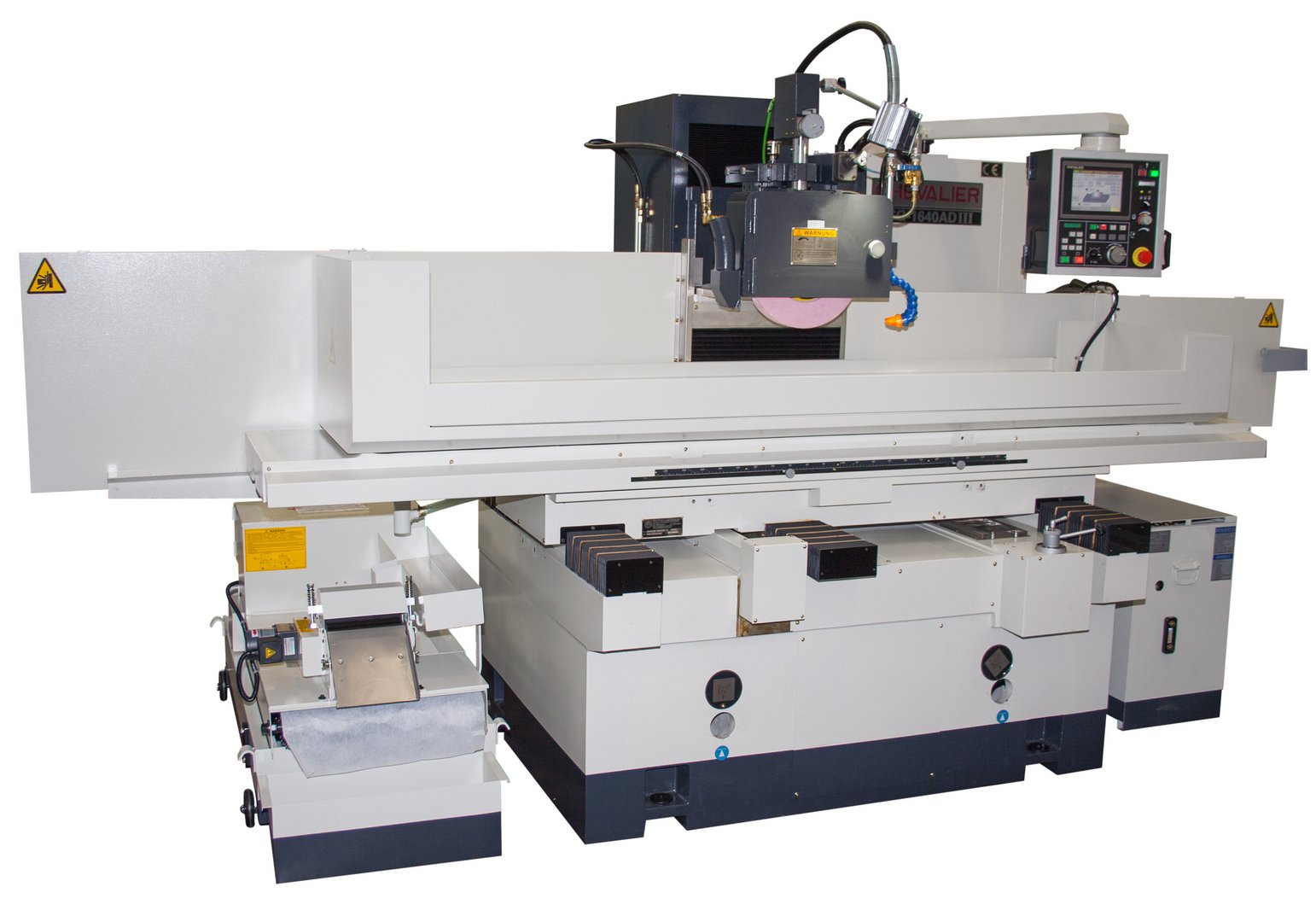

Flachschleifmaschine FSG-1640ADIV
