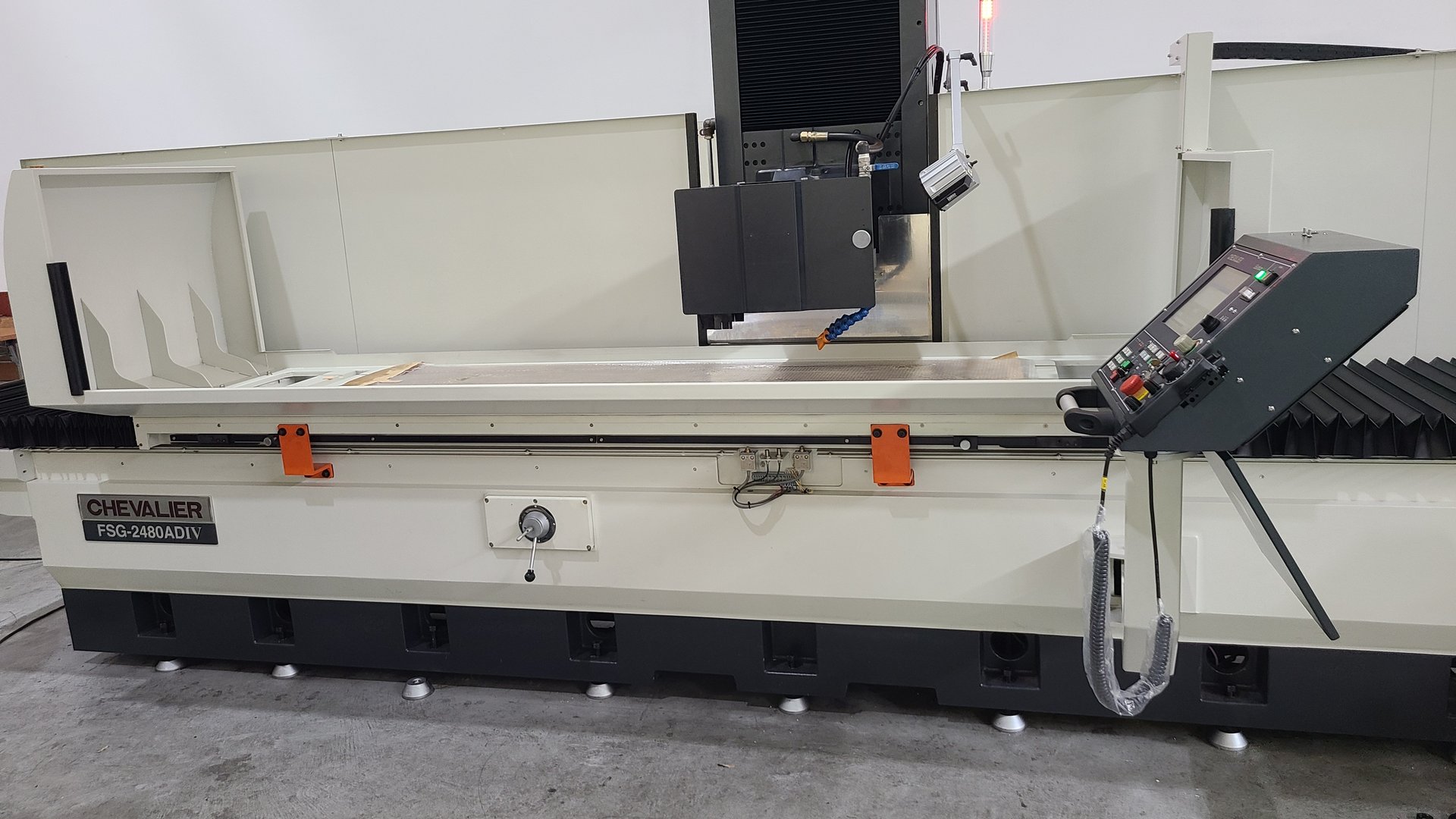

Flachschleifmaschine CHEVALIER FSG-2480ADIV
| Modell | FSG-2480ADIV |
| Marke | CHEVALIER |
| Zustand | neu |
| Tisch | 2000 x 600 mm |
| Ursprungsland | Taiwan |
Allgemeine Leistungsdaten
| Schleiflänge | 2000 mm |
| Abstand Spindel - Tisch | 730 mm |
| Tisch | 2000 x 600 mm |
| Magnetspannplatte | 2x 1000 x 600 mm |
| Tischbewegung hydraulisch | 2100 mm |
| Tischgeschwindigkeit | 5 - 30 m/min |
| Quervorschub | 0 - 2250 mm/min |
| Quervorschub inkrementell | 0,001 - 32 mm |
| Max. Quervorschub | 685 mm |
| Vertikalvorschub | 0 - 675 mm/min |
| Vertikalvorschub inkrementell | 0.001 - 0.04 mm |
| Max. Vertikalvorschub | 560 mm |
| Spindeldrehzahl | 500 - 2200 1/min |
| Spindelmotor | 11 kW |
| Hydraulikmotor | 5.5 kW |
| Max. Tischbelastung | 1600 kg |
| Max. Werkstückgewicht auf der Magnetspannplatte | 1150 kg |
| Max. Werkstückgewicht am Aufspanntisch | 1600 kg |
| Schleifscheibenabmessungen | Dm. 405 x 75 x 127 mm |
| Servo-Vorschubmotoren Y/Z | je 3,1 kW |
Abmessungen und Gewicht
| Länge | 6225 mm |
| Breite | 3207 mm |
| Höhe | 2305 mm |
| Transportabmessungen | 6530 × 3200 ×3350 (brutto 13.500 kg) mm |
| Gewicht | 10200 kg |
Beschreibung

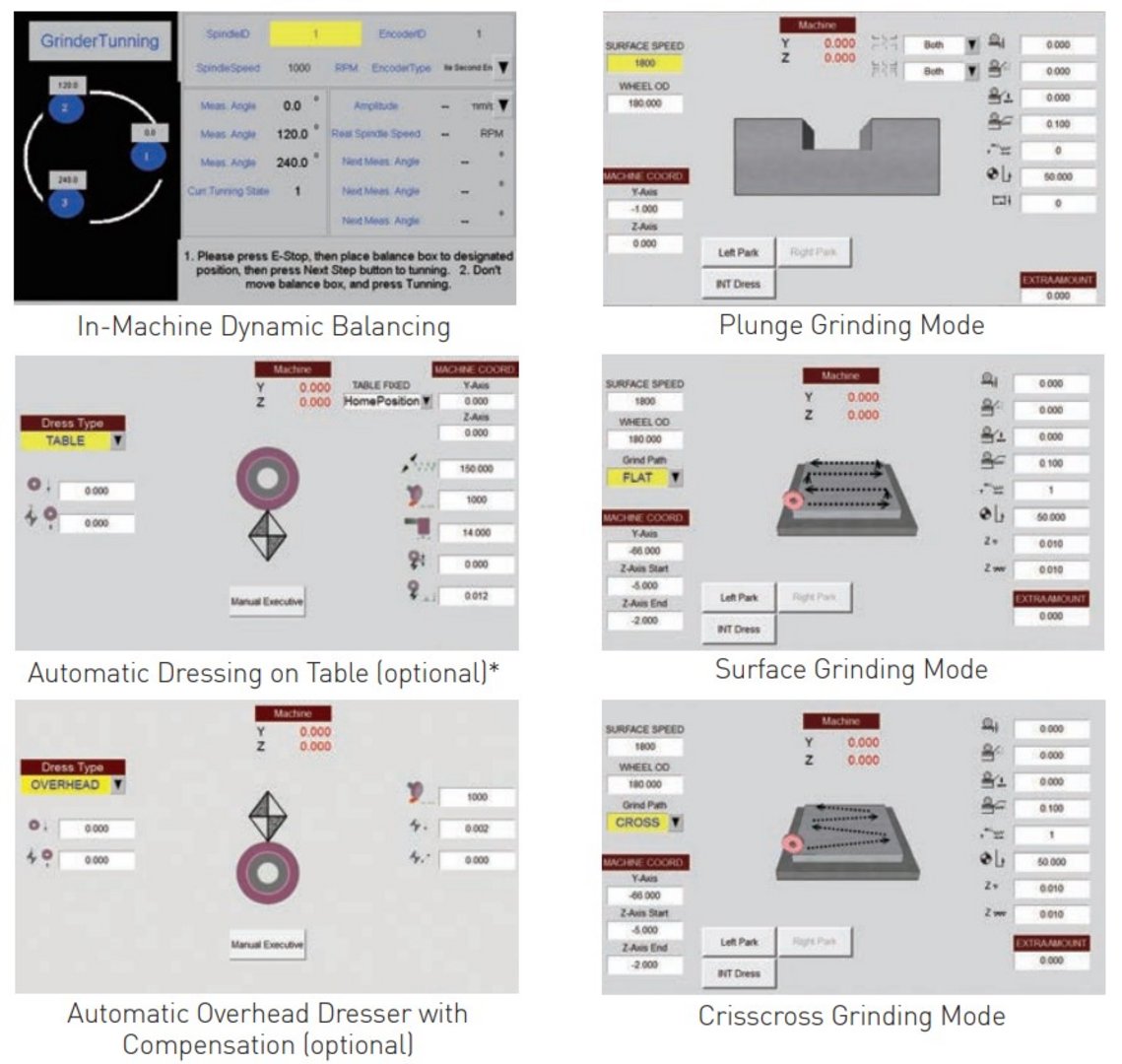

10,4“ iSurface Grafik NC-Steuerung auf Schwenkarm mit Touchscreen für:
Auswahl des Betriebsmodus
Zyklusauswahl und Programmerstellung
Oberflächenschleifen
Kreuzschleifen
Einstechschleifen
Abziehen mit automatischer Kompensation
halbautomatisches Wuchten in der Maschine
automatische Spindeldrehzahl für konstante Oberflächengeschwindigkeit
Visualisierung der Spindellast
Unwuchtkontrolle
grafische Zustandskontrolle
Alarmliste
Max. Tischgeschwindigkei 30 m/min
Integrierte Maschinenkörpertemparaturkontrolle
Turcidbeschichtete Doppel-V-Führungen
Hydraulischer Tischantrieb mit Kühlung
Linearführungen mit Kugelumlaufspindeln und AC Motoren für präzise Positionierung in der X- und Z-Achse
Automatische Schmierung mit einem Druckschalter für automatischen Stopp bei Druckabfall
Elektro-Magnetspannplatte 2x 1000 x 600 mm
Kühlmitteleinrichtung mit aut. Papierfilter und Magnetabscheider (500 lt)
automatische Abziehvorrichtung am Tisch montiert, ohne Diamant, mit automatischer Kompensation
Schleifscheibenflansch mit 1 Schleifscheibe
Schleifscheibenauswuchtwaage
LED Maschinenleuchte
Maschine und Ausrüstung entsprechend den CE-Vorschriften
Betriebsanleitung auf DEUTSCH oder ENGLISCH
Optionen:

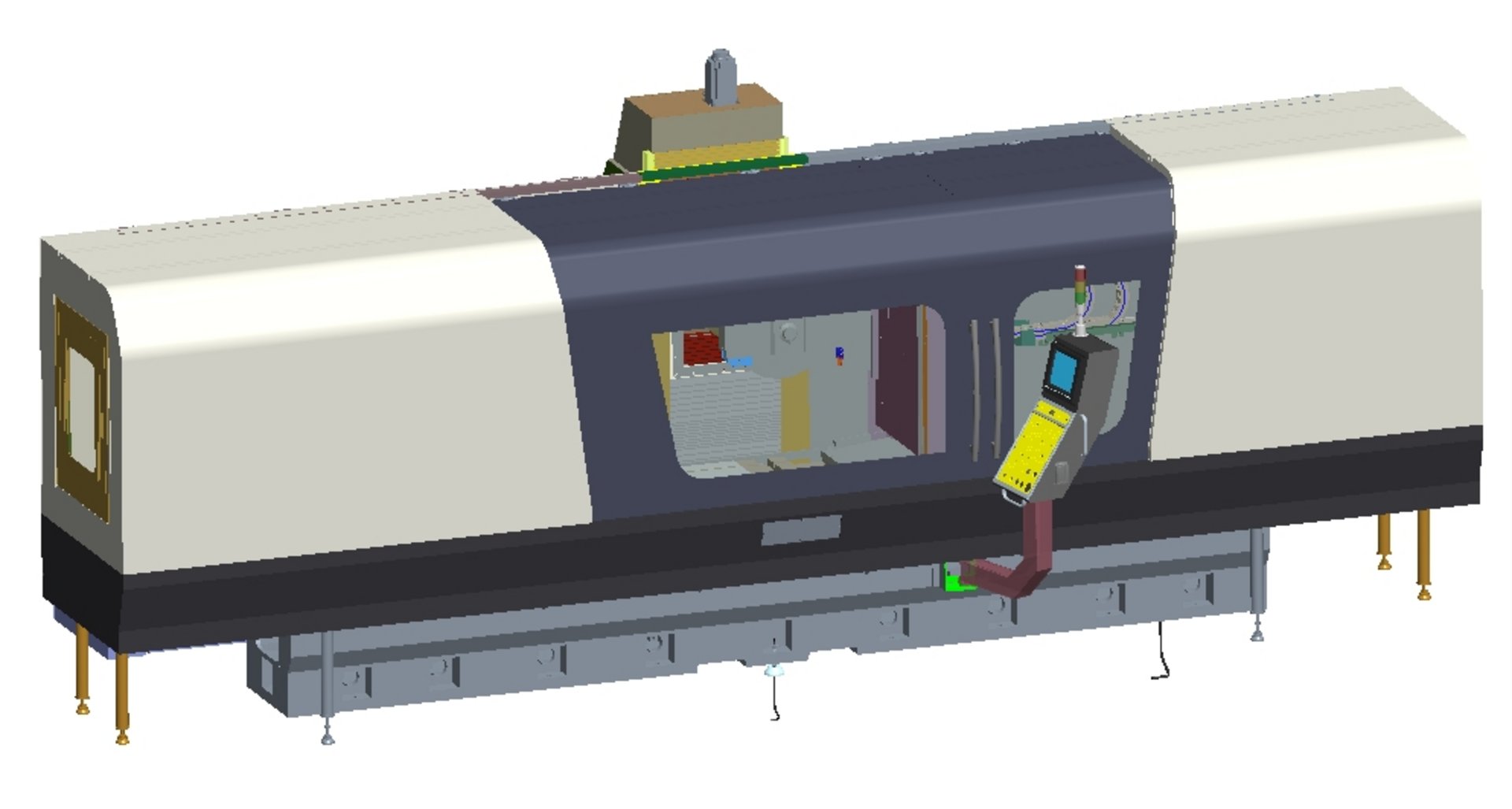

Komplette Einhausung des Arbeitsbereiches
Ölnebelabsaugung
Weitere Informationen
Produktvideo
Flachschleifmaschine FSG-2480ADIV
