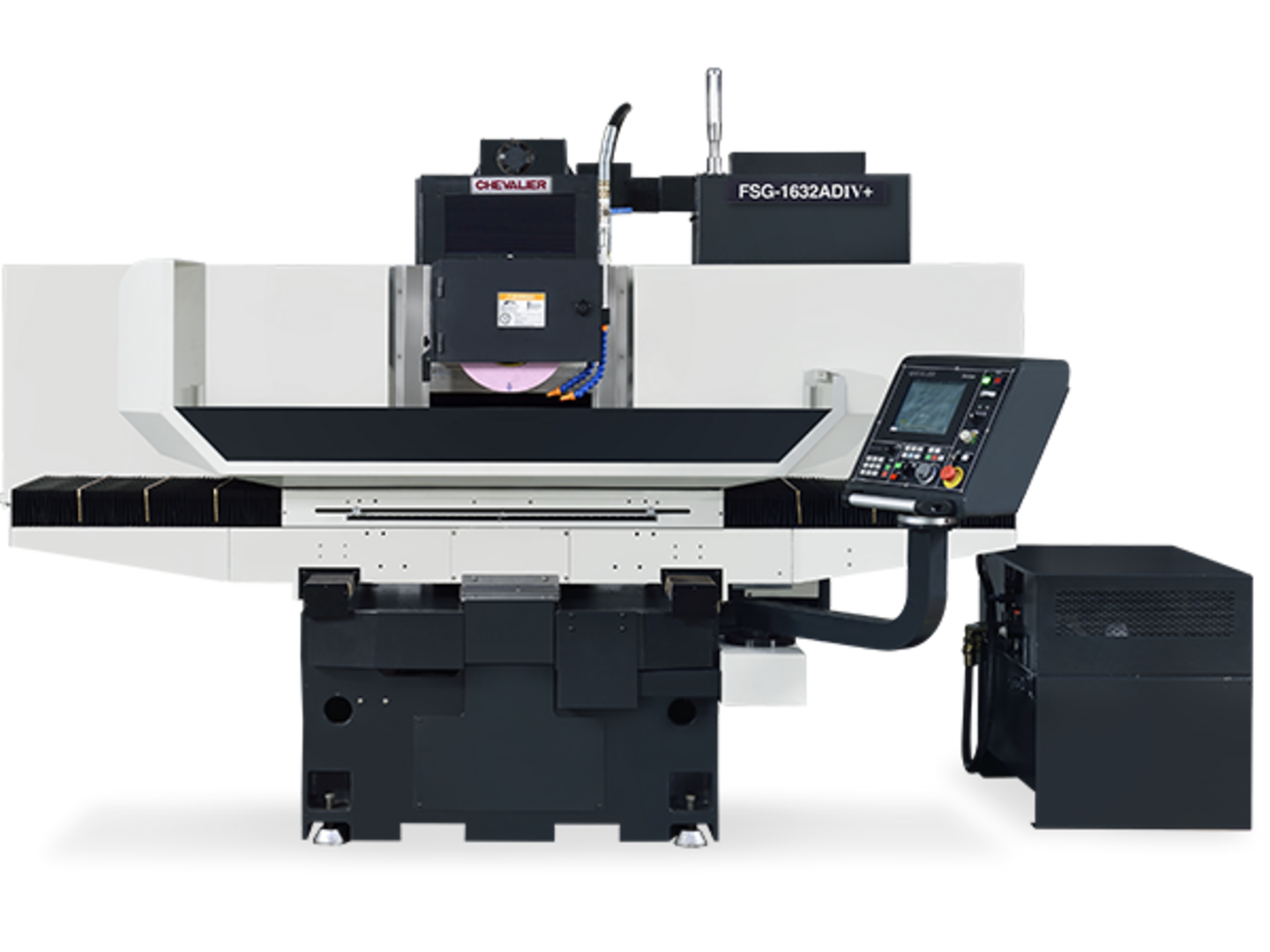

Flachschleifmaschine CHEVALIER FSG-1632ADIV+
| Modell | FSG-1632ADIV+ |
| Marke | CHEVALIER |
| Zustand | neu |
| Tisch | 800 x 400 mm |
| Ursprungsland | Taiwan |
Allgemeine Leistungsdaten
| Schleiflänge | 810 mm |
| Abstand Spindel - Tisch | 610 mm |
| Tisch | 800 x 400 mm |
| Magnetspannplatte | 800 x 400 mm |
| Tischgeschwindigkeit | 5 - 25 m/min |
| Quervorschub | 0 - 2.250 mm/min |
| Max. Quervorschub | 450 mm |
| Vertikalvorschub | 0 - 675 mm/min |
| Max. Vertikalvorschub | 480 mm |
| Spindeldrehzahl | 500 - 2200 1/min |
| Spindelmotor | 3,75 (optional 5,5 / 7,5) kW |
| Hydraulikmotor | 1.5 kW |
| Max. Werkstückgewicht auf der Magnetspannplatte | 175 kg |
| Max. Werkstückgewicht am Aufspanntisch | 350 kg |
| Schleifscheibenabmessungen | 355 x 50 x 127 mm |
| Servo-Vorschubmotoren Y/Z | 1 kW |
Abmessungen und Gewicht
| Länge | 3250 mm |
| Breite | 3075 mm |
| Höhe | 2250 mm |
| Gewicht | 2900 kg |
Beschreibung

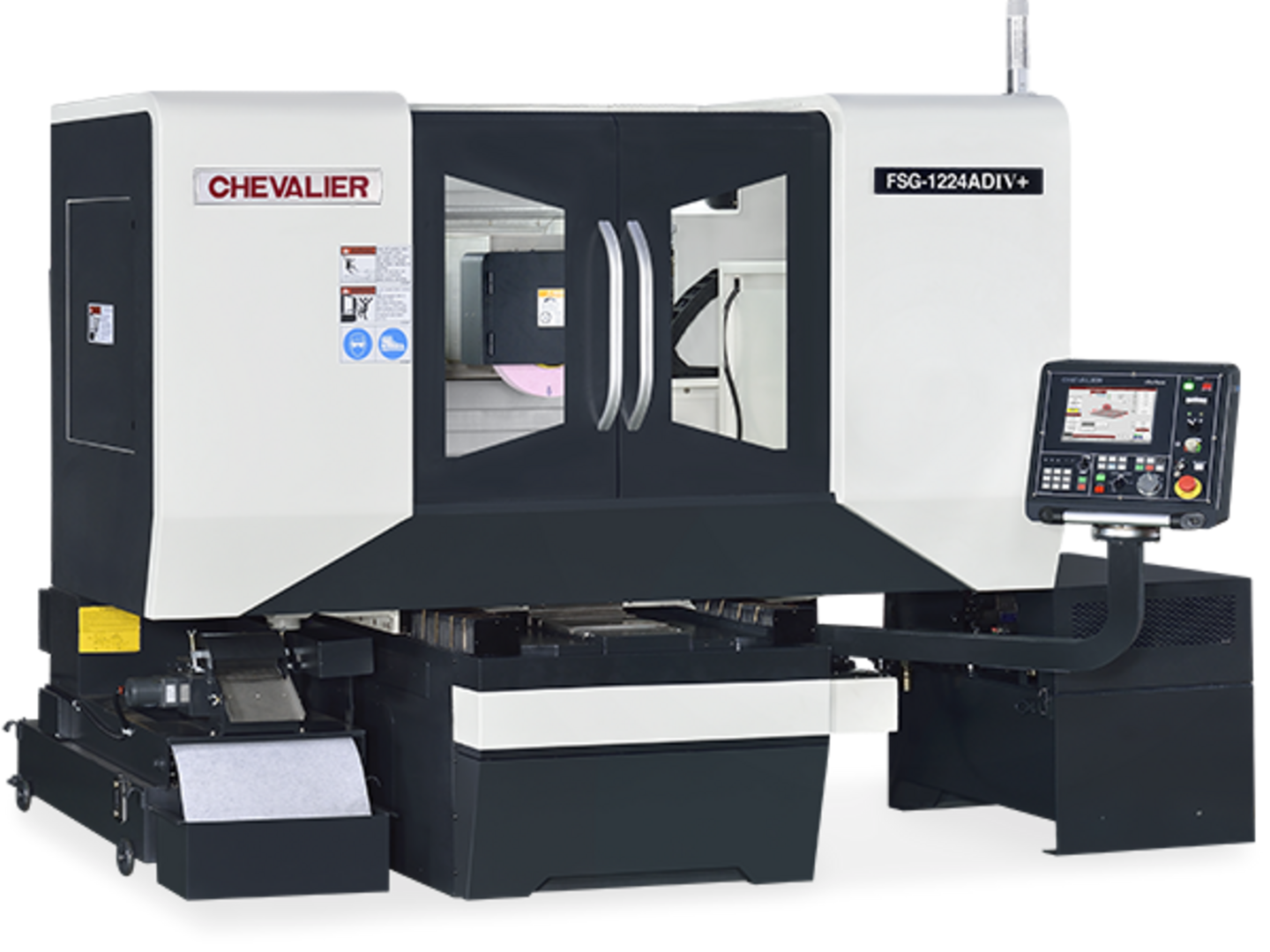

Volleinhausung
10,4“ iSurface Grafik NC-Steuerung auf Schwenkarm mit Touchscreen für:
Auswahl des Betriebsmodus
Zyklusauswahl und Programmerstellung
Oberflächenschleifen
Kreuzschleifen
Einstechschleifen
Abziehen mit automatischer Kompensation
halbautomatisches Wuchten in der Maschine
Automatische Spindeldrehzahl für konstante Oberflächengeschwindigkeit
Visualisierung der Spindellast
Unwuchtkontrolle
grafische Zustandskontrolle
Alarmliste
Aut. Vertikalvorschub
Servoantrieb für Schleifscheibenzustellung und Tischquerverstellung
Hochleistungsspindel mit 2 Sätzen (4) hochpräzisen Schrägkugellagern der Klasse P4
Gehärtete und geschliffene Kugelumlaufspindel der Güteklasse C2 für Quervorschub und Höhenverstellung
Gehärtete Führungsbahnen
Elektro-Magnetspannplatte
Kühlmitteleinrichtung mit aut. Papierfilter und Magnetabscheider
Ölnebelabsaugung
Automatische Abziehvorrichtung am Tisch, mit automatischer Kompensation
Schleifscheibe
Schleifscheibenflansch
Schleifscheibenauswuchtwaage
LED Maschinenleuchte
Maschine und Ausrüstung entsprechend den CE-Vorschriften
Betriebsanleitung auf DEUTSCH und ENGLISCH
Optionen (Preise auf Anfrage):
Abziehvorrichtung über der Schleifscheibe
Ausführung ohne Volleinhausung (Minderpreis)
